工程制图综合复习资料

工程制图(054201)一、单选题1、绘图时常用的图纸分为（）两种。

A.X型和Y型B.A型和B型C.E型和F型D.以上都不对参考答案:A答案解析:无2、直线AB的正面投影反映实长，该直线为（）。

A.水平线B.正平线C.侧平线D.一般位置线参考答案:B答案解析:无3、斜二测图的轴向伸缩系数是()A.p=q=r=1B.p=q=r=0.82C.p=r=1，q=0.5D.p=q=1，r=0.5参考答案:C答案解析:无4、圆锥的四条轮廓素线在投影为圆的视图中的投影位置()A.都在圆心B.在中心线上C.在圆上D.分别积聚在圆与中心线相交的四个交线参考答案:D答案解析:无5、正面斜二测Y向变形系数一般取()。

A.2B.1C.0.8D.0.5参考答案:D答案解析:无6、在体表面取点，首先应()。

A.判定点所在面的位置B.作出辅助直线C.作出辅助圆线D.直接求参考答案:A答案解析:无7、平面与正圆锥面截交，当截交线为椭圆时，截平面的位置为()A.平行于圆锥面上一素线B.平行于圆锥面上两素线C.与圆锥面上所有素线相交D.垂直于圆锥轴线参考答案:C答案解析:无8、用β＝45度—的铅垂面，距球心为1/3半径处截切圆球，所产生截交线的特殊点有()A.6个B.8个C.10个D.12个参考答案:B答案解析:无9、当两圆柱直径相等且轴线垂直相交时，相贯线的空间形状是（）A.直线B.圆C.椭圆D.双曲线参考答案:B答案解析:无10、平面与正圆锥面截交，当平面与锥面上一素线平行时截交线为（）A.椭圆B.双曲线C.抛物线D.直线参考答案:C答案解析:无11、四棱柱的一个视图反映底面实形，另两视图的图形特征是()。

A.三角形B.圆C.矩形D.梯形参考答案:C答案解析:无12、两个视图为矩形的形体是()A.直棱柱B.圆柱C.组合柱D.前三者参考答案:B答案解析:无13、一个正圆柱和一个正圆锥共轴相交，相贯线在轴线所平行的投影面上的投影为()A.圆B.椭圆C.直线D.双曲线参考答案:C答案解析:无14、画侧平面圆的正等测图应选用的轴测轴是()A.X、Y轴B.X、Z轴C.Y、Z轴D.任意两轴参考答案:C答案解析:无15、柱体需要标注的尺寸是()A.两个底面形状尺寸和两底面间的距离B.所有线段的定形尺寸C.一个底面形状尺寸和两底面间的距离D.底面形状尺寸参考答案:C答案解析:无16、轴线垂直H面的圆柱，被正垂面截切柱曲面，截交线的空间形状为()A.圆B.椭圆C.矩形D.一条直线参考答案:B答案解析:无17、台体需要标注的尺寸是()A.两个底面形状尺寸和两底面间的距离B.所有线段的定形尺寸C.一个底面形状尺寸和两底面间的距离D.底面形状尺寸参考答案:A答案解析:无18、两个圆锥相交，交线是两条直线，它们的空间位置是()A.共顶B.轴线垂直不相交C.轴线平行D.轴线交叉参考答案:A答案解析:无19、画图时，粗中细三档实线形的线宽为()。

工程制图复习资料工程制图复习资料工程制图是工程学科中非常重要的一门课程，它是工程设计的基础和核心。

通过工程制图，工程师能够将设计思想和构想转化为具体的图纸，为工程施工提供准确的依据。

因此，掌握好工程制图的知识和技能对于每一个工程学子来说都至关重要。

本文将为大家提供一些工程制图的复习资料，帮助大家更好地准备考试。

一、工程制图的基础知识1. 工程制图的定义和作用：工程制图是一种用图形符号和文字来表示工程设计和施工信息的方法。

它能够准确地传达设计意图，为工程施工提供指导和依据。

2. 工程制图的分类：根据不同的目的和内容，工程制图可以分为平面图、立体图、剖视图等多种类型。

每种类型的图纸都有其特定的用途和表达方式。

3. 工程制图的常用符号：在工程制图中，有许多常用的符号和标记，如尺寸标注、图例、符号图案等。

掌握这些符号的含义和使用方法对于正确理解和绘制图纸至关重要。

二、工程制图的绘制方法1. 平面图的绘制：平面图是工程制图中最常见的一种类型，它用来表示工程的平面布置和结构形式。

在绘制平面图时，需要注意比例尺的选择、图纸的布局和尺寸的准确标注等。

2. 立体图的绘制：立体图是用来表示工程的三维形态和空间布局的图纸。

在绘制立体图时，需要掌握透视原理和投影方法，以及灯光和阴影的处理技巧。

3. 剖视图的绘制：剖视图是将工程结构或部件在某个平面上进行切割，并展示其内部构造和细节的图纸。

在绘制剖视图时，需要注意切割面的选择和标注，以及剖视线的绘制和标注。

三、工程制图的常见问题和解决方法1. 图纸的比例失调：在绘制图纸时，如果比例失调，会导致图纸的尺寸和实际情况不符，给工程施工带来困扰。

解决这个问题的方法是仔细选择比例尺，确保图纸的尺寸准确。

2. 符号标注的错误：在工程制图中，符号标注的准确性至关重要。

如果标注错误，会导致施工方无法正确理解设计意图。

解决这个问题的方法是仔细查阅标准规范，确保符号标注的一致性和准确性。

3. 尺寸标注的缺失：在图纸中，尺寸标注是非常重要的一环，它能够告诉施工方每个构件的具体尺寸和位置。

工程制图复习资料工程制图复习题一、填空题：1、_《技术制图》是工程界重要的技术基础标准，是绘制和阅读机械图样的准则和依据。

2、根据GB规定，A1图纸的幅面尺寸B× L = _594×841_，A2为__420×594_，A3为_297×420_，汉字要求采用_长仿宋体_，汉字字号不能小于号字。

3、一个完整的尺寸，包含三大尺寸要素：_尺寸界线_ 、_尺寸线_和_尺寸数字_。

4、标注垂直方向尺寸时，尺寸数字应__头朝左_，标注角度尺寸时，尺寸数字则_一律水平书写_。

5、定型尺寸是_确定平面图形各组成部分形状和大小的尺寸_，定位尺寸是__确定平面图形各组成部分之间相互位置的尺寸___。

6、尺寸基准是每个方向标注定位尺寸的起点。

一般选择对称中心线、较大圆的中心线或较长的直线边作为尺寸基准。

7、正投影法是__指投射线与投影面相垂直的平行投影法__，其特点是__可真实表达物体____。

8、正投影的三个基本特性是：_显实性_、__积聚性__、__类似性__。

9、三视图的“三等”关系是：__长对正_、__高平齐__、__宽相等_。

主视图反映了物体的_上、下、左、右_位置关系，俯视图反映了物体的_左、右、前、后_位置关系，左视图反映了物体的_上、下、前、后_位置关系。

10、点的投影到投影轴的距离等于__空间点到相应投影面的距离__。

11、正平线倾斜于水平面和侧面，其正面投影反映实长；侧垂线平行于正面和水平面，其侧面投影积聚为一个点。

（水平线、侧平线、铅垂线、正垂线呢）12、侧平面垂直于__水平面和正面，其水平面投影积聚成直线；铅垂面倾斜于_正面和侧面，其水平投影积聚为直线。

（正平面、水平面、正垂面、侧垂面呢）13、点的可见性判断的原则是：_点所在的平面可见，则平面上的点可见，否则不可见。

点所在的平面有积聚性，点的投影不判断可见性。

14、所谓回转面，是由一条母线绕一个固定直线轴旋转而形成的曲面，任意位置的母线称为回转面的素线，素线上每一个点的运动轨迹为圆。

工程制图复习资料一．判断题8分（直线平面相对位置关系and空间直线、面的特殊性）二．填空题12分三．作图题80分①直线平面相交、判断交点及可见性；②已知特殊直线距平面距离，画出未知直线；③两个平面相交，求交线，并判断可见性；④已知平面截切立体，将截面投影画出；⑤平面立体相交；⑥圆锥立体截切，即将已知圆锥截两下，画出剩余立体投影；⑦标高投影，求直线的倾角、平面的等高线and最大斜度线；判断及填空1.投影法一般分为两类：中心投影法and平行投影法；平行投影分类：正投影法and斜投影法。

2.平行投影特性：类似性、全等性、积聚性、从属性、定比性and平行性。

3.工程上常用图示法：正投影、轴测投影图、透视投影and标高投影。

4.组合体的组合形式可分为三种：叠加、切割and综合。

5.组合体各基本体间表面的连接关系：平齐、相错、相切and相交。

6.看图的基本方法：形体分析法and线面分析法7.轴测投影面：将物体连同确定其空间位置的参考直角坐标系，沿不平行于任意坐标平面的方向，用平行投影法将其投射在单一投影面上所得到的具有立体感的图形，称为轴测投影。

8.轴测投影的基本术语：①轴测投影面②轴测轴③轴间角④轴向伸缩系数9.建筑施工图一般包含以下内容：①图样目录及设计总说明②建筑施工图③建筑结构施工图④设备施工图10.道路根据其性质组成可分为以下四类：①公路②城市道路③厂矿道路④农村道路11.道路工程图是以：路线平面图、路线纵断面图and路基横断面图来表示路线线形、空间位置、路基、路面状况和尺寸。

路线平面图：道路工程图是以地形和道路路线图作为平面图，称之为路线平面图；路线纵断面图：以纵向断面展开图作为立面图，称为路线纵断面图；路基横断面图：以横向断面图作为侧面图，称为路基横断面图。

12.公路路线分为：直线、圆曲线and缓和曲线。

13.根据地形起伏情况，为了清晰地表示图样，地形图应采用不同的比例，一般山岭区采用1:2000，丘陵和平原采用1:5000.14.规定，垂直方向采用的比例尺按水平方向采用的比例尺放大10倍（如1:5000放大后为1:500）15.路基断面的形式：填方路基、挖方路基、半填半挖路基16.城市道路横断面的基本形式：一块板、两块板、三块板、四块板P263 P26717.城市道路的交叉可分为两种形式：平面交叉and立体交叉18.桥梁按结构体系分：梁式桥、拱桥、钢架桥、斜拉桥、悬索桥等。

工图复习概要目录第6章工业产品的二维制图基础 (1)6.1投影法的基本知识 (1)6.2三面投影体系与三视图 (2)6.3点的投影 (2)6.4直线的投影 (2)6.5平面的投影 (3)6.6基本立体的投影 (5)6.7立体表面的交线 (5)6.8组合体的作图 (6)第7章轴测图和徒手绘图 (7)7.1轴测图 (7)7.2徒手绘制平面草图 (8)7.3徒手绘制立体草图 (8)第6章工业产品的二维制图基础6.1投影法的基本知识1.投影法是什么？2.投影法的分类：（1）中心投影法（2）平行投影法1）斜投影法2）正投影法是什么？3.正投影的基本性质（1）显实性是什么？（平行）（2）积聚性是什么？（垂直）（3）类似性是什么？（倾斜）6.2三面投影体系与三视图1.三投影面体系是什么？（ＶＨＷ）2.三视图的形成3.三视图的投影规律是什么？（长对正，高平齐，宽相等）6.3点的投影1.点的三面投影规律是什么？1）x：a =a' （长对正）2）z：a'=a''（高平齐）3）y：a =a''（宽相等）Eg已知点的坐标作点的投影图（在轴上量点，作轴的垂直线，得点）2.两点的相对位置3.重影点4.点的辅助投影1）点在两个投影面上的投影可唯一地确定点在空间的位置吗？为什么？（已知点的两个投影可以唯一确定点在空间的位置，因为点的xyz三个坐标已定。

但是若仅有单面投影不能唯一确定几何元素的空间位置及物体的真实形状）【难点】2）辅助投影法是什么？（P67-68）构造怎样的辅助投影面有助于解题？6.4直线的投影1.直线的投影会是什么？（联想6.1.3正投影的性质正投影的基本性质（1）平行有显实性（2）垂直有积聚性（3）倾斜有类似性，直线的投影相应为直线，点，直线）直线相对于投影面位置的三种情况1）投影面垂直线2）投影面平行线3）一般位置直线（什么是特殊位置直线？）2.直线的投影特性（1）投影面垂直线的投影规律是什么？（积聚为一点；反映实长）1）铅垂线2）正垂线3）侧垂线（2）投影面平行线的投影规律是什么？1）水平线2）正平线3）侧平线（3）一般位置直线两直线是否平行的判定：一、若两直线平行，则两直线各投影平行且比例相同）二、一般位置直线只要出现两个面的投影平行，但是特殊位置直线出现两个面的投影平行却未必平行）3.线段的实长和倾角【难点】（1）直角三角形法是什么？（利用直角三角形求线段实长和倾角大小的方法，称为直角三角形法）（实长—斜边，投影—直角边，∆x（y、z）—直角边）eg求线段AB的实长及与投影面的倾角（法一直角三角形法，法二辅助投影法）4.直线上的点（1）直线与点的从属关系有什么特点？1）点在线上则其影亦在线上2）点分线，比相同eg已知点在线上，线的两投影已知，点的一个投影已知，求点的另一投影（法一定比法，法二利用第三个投影法）（定比法还适用于：两直线平行，已知一线的两个投影，另一线的一个投影，求另一线的第二个投影）5.空间两直线的相对位置有哪三种？（平行，相交，交叉）（1）两直线的相对位置及投影规律1）空间两直线平行，其各同面投影必互相平行2）空间两直线相交，其各同面投影必相交，且各同面投影的交点符合点的投影规律（用于判定两直线是否相交；点的投影规律是什么？）3）空间两直线交叉其各同面投影不符合两直线平行或相交的投影规律eg判断两直线是否相交（法一定比法，法二利用第三投影法）（2）重影点是什么？如何判断可见性？6.两直线的夹角投影的三种情况是什么？1）什么情况下反映实形？（当两直线都平行于某投影面，其夹角在该投影面的投影反应实形）2）什么情况下不反映实形？（当两直线都不平行于某平面时，其夹角在该投影面上的投影一般不反应映实形）【重点】3）直角投影定理：当两直线中有一直线平行于某投影面（另一边不垂直于该投影面）时，如果夹角是直角，则它在该投影面上的投影仍然是直角。

《工程制图》复习资料一、填空题1、三视图通常指__主______视图、__俯______视图和____左___视图。

2、在AutoCAD中，快速执行前一个命令，可以按____F4____键或____D____键，执行命令的过程中想退出来可以按___ Esc _______键。

3、左图对应的标注命令分别是_Insert_______、__Update______、__Delete______4、图纸的基本幅面有A0、_、A1、A2、A3、A4_五种。

5、AutoCAD默认环境中，使用转旋命令是，逆时针旋转角度为_____顺时针旋转角度为_______(填正或负)。

6、一个完整的尺寸标注由四部分组成：___尺寸线、尺寸界线、尺寸箭头、尺寸文字____________。

7、正等轴测图的轴间角为___120________°。

二、单项选择题1、要把某条边界外的某一线段修剪掉，首先选择的是：（B ）A、边界B、要修剪的线段C、都不是，而是先定要修剪的方向2、假如不知道某一线段的长度，但想将其定在100的长度，那选择拉长工具的那个选项：（）A、增量B、百分数C、全部D、动态3、用“起点、圆心、角度”方式逆时针绘制一个圆弧时，输入的角度应该为：（ D ）A、正数B、负数C、零D、正数或负数都可以4、往右上角方向做矩形阵列时，输入行间距和列间距应该分别输入：（D ）A、正数、正数B、正数、负数C、负数、正数D、负数、负数5、以下那种图形不能用“分解”工具分解（A ）A、圆B、矩形C、多线D、多段线6、对某个图层进行以下操作后是可以看到图形，但不能进行编辑。

（B ）A、关闭B、锁定C、冻结D、什么操作都不可以7、已知如下三视图，请选出与之对应的立体图（B ）A B C D8、图中矩形阵列的“列间距”指的是：（ B ）A B C DA、A到BB、A到CC、B到CD、A到D9、已知一立体轴测图，按箭头所指的方向的视图是（ C ）A B C D10、能精确捕捉到圆上的四等分点的命令为（A ）A、象限点B、端点C、交点D、切点11、在其他命令执行时可输入执行的命令称为（C ）A、编辑命令B、执行命令C、透明命令D、绘图命令12、__D_____不是[多线段]命令的选项。

点和直线§1-1投影知识1, 中心投影法1、平行投影法（正投影法斜投影法）§1-2点的投影一个形体是由多个侧面所围成，各侧面又相交于多条侧棱，各侧棱又相交于多各顶点，则只要把这些点的投影画出来，再连成线就可作出一个形体的投影。

所以，点是形体的最基本元素。

且点的投影规律是线, 面, 体的投影基础。

一, 点在三投影面体系中的投影1, 点的直角坐标及三面投影的关系”’到W面的距离’”到V面的距离’”到H面的距离2, 三投影面体系中点的投影规律（1）a’a在同一条投影连线上，垂直于X轴。

这两个投影都反映A点的X 坐标。

a’a⊥X轴（2）a’a”在同一条投影连线上，垂直于Z轴。

这两个投影都反映A点的Z 坐标。

a’a”⊥Z轴（3）点的水平投影到X轴的距离等于侧面投影到Z轴的距离。

这两个投影都反映A点的Y坐标。

”二, 两点的相对位置1、对于两个点在空间就有相对位置的问题了。

（1）对V面投影时，靠近V面的为后，远离V面的为前。

H, W面投影可反映出其前后关系。

（2）对H面投影时，靠近H面的为下，远离H面的为上。

V, W面投影可反映出其上下关系。

（3）对W面投影时，靠近W面的为右，远离W面的为左。

V, H面投影可反映出其左右关系。

三, 重影点当空间两点处于特别位置，即两点恰好在同一条投影线上，此时两点在同一投影面上的投影重合，这时称两点为该投影面的重影点。

四, 投影轴和投影面上点的投影小结：1, 作空间一个点的投影①利用坐标值②利用点到投影面的距离③利用两点间的相对位置。

2, 点的投影方向：自上向下, 自前向后, 自左向右3, 推断重影点的可见性：前遮后, 上遮下, 左遮右§1-2直线的投影一, 直线的投影图从几何学知道，直线是无限长的。

直线的空间位置可由线上随意两点的位置确定，即两点定一线，在次要作直线投影只要作两个点的投影即可。

二, 各类直线的投影特性1, 投影面平行线特点：平行某一投影面，倾斜其他投影面。

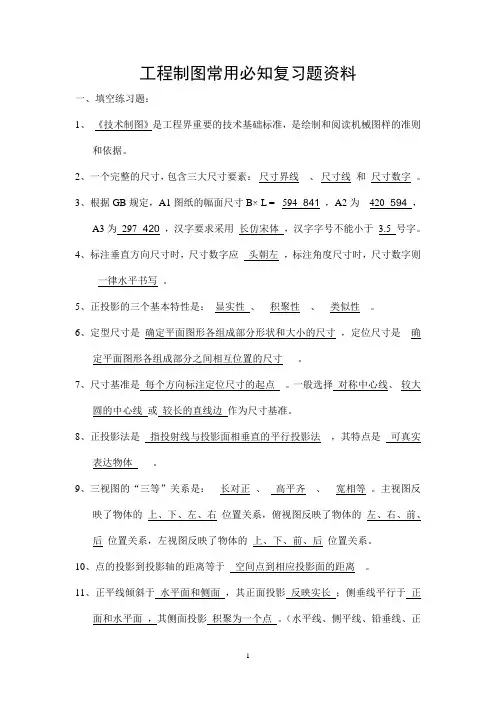

工程制图常用必知复习题资料一、填空练习题：1、_《技术制图》是工程界重要的技术基础标准，是绘制和阅读机械图样的准则和依据。

2、一个完整的尺寸，包含三大尺寸要素：_尺寸界线_ 、_尺寸线_和_尺寸数字_。

3、根据GB规定，A1图纸的幅面尺寸B× L = _594×841_，A2为__420×594_，A3为_297×420_，汉字要求采用_长仿宋体_，汉字字号不能小于_3.5_号字。

4、标注垂直方向尺寸时，尺寸数字应__头朝左_，标注角度尺寸时，尺寸数字则_一律水平书写_。

5、正投影的三个基本特性是：_显实性_、__积聚性__、__类似性__。

6、定型尺寸是_确定平面图形各组成部分形状和大小的尺寸_，定位尺寸是__确定平面图形各组成部分之间相互位置的尺寸___。

7、尺寸基准是每个方向标注定位尺寸的起点。

一般选择对称中心线、较大圆的中心线或较长的直线边作为尺寸基准。

8、正投影法是__指投射线与投影面相垂直的平行投影法__，其特点是__可真实表达物体____。

9、三视图的“三等”关系是：__长对正_、__高平齐__、__宽相等_。

主视图反映了物体的_上、下、左、右_位置关系，俯视图反映了物体的_左、右、前、后_位置关系，左视图反映了物体的_上、下、前、后_位置关系。

10、点的投影到投影轴的距离等于__空间点到相应投影面的距离__。

11、正平线倾斜于水平面和侧面，其正面投影反映实长；侧垂线平行于正面和水平面，其侧面投影积聚为一个点。

（水平线、侧平线、铅垂线、正垂线呢？）12、侧平面垂直于__水平面和正面，其水平面投影积聚成直线；铅垂面倾斜于_正面和侧面，其水平投影积聚为直线。

（正平面、水平面、正垂面、侧垂面呢？）13、点的可见性判断的原则是：_点所在的平面可见，则平面上的点可见，否则不可见。

点所在的平面有积聚性，点的投影不判断可见性。

14、所谓回转面，是由一条母线绕一个固定直线轴旋转而形成的曲面，任意位置的母线称为回转面的素线，素线上每一个点的运动轨迹为圆。

《工程制图》课程综合复习资料一、单项选择题1.下列说法正确的是A 点E在平面ABC上，点E距离V面8mmB 点E不在平面ABC上，点E距离V面8mmC 点E在平面ABC上，点E距离H面8mmD 点E不在平面ABC上，点E距离H面8mm2.四点：A（30,20,15）、B（40,20,15）、C（30,20,10）、D（40,10,15）中,在H投影平面上重影的点是A 点A与点B（点B可见）B 点A与点B（点A可见）C 点A与点D（点A可见）D 点A与点C（点A可见）3.如图平面ABCD为水平面，直线AD与BC的相对位置是A 交叉B 平行C 相交D 无法判断。

4. 图中是已知线段的正面投影和水平投影，关于这四个侧面投影，下面几种说法那一个是正确的5.下列判断正确的是A 点E在AB上，也在CD上B 点E在AB上，不在CD上C 点E不在AB上，在CD上D 无法判断6.下列断面图画法正确的是7.下列关于螺纹连接图中，几个深度的标注，错误的是A 旋合深度B 螺孔深度C 钻孔深度二、多项选择题1.下列图中是铅垂面的有2. 下图中尺寸标注错误的是3.如图所示，说法正确的是A. AB是水平线B. AC是侧垂线C. FG是正垂线D. AD是一般线4. 下列圆弧标注形式正确的有5. 下列键槽尺寸标注正确的是6. 下列内外螺纹连接画法正确的是7. 下列越程槽尺寸标注正确的是8. 下列内螺纹连接画法错误的是三、判断下列立体截切或相贯的三面投影是否正确四、组合体作图题:已知立体主左视图，补画完成俯视图。

五、表达方法作图题：将主视图改画成全剖视图（在原图上改画）,并补画A-A半剖视图。

七、表达方法作图题：根据所给主、俯视图想清立体结构，在指定位置，将主视图画成全剖视图，并画出左视外形图。

九、读零件图，完成读图要求：1．补画主视图和A向视图中的漏线2．尺寸φ30H8中，φ30为___________，H为 _________ _8为_____________3．尺寸G1中，G为_______________________，1为__________________4．说明各图的表达方法：主视图为______剖视图，俯视图为______剖视图，A为_________图。

《工程制图》期末复习资料一、单项选择题1、不属于建筑平面图的是（）A.基础平面图B.底层平面图C.标准层平面图D.屋顶平面图2、两相交的立体的表面的交线称为（）。

A.相交线B.平行线C.相贯线D.垂线3、图样上的尺寸数字代表的是（）A.实际尺寸B.图线的长度尺寸C.随比例变化的尺寸D.其他4、工期索赔中的比例计算法适用于()情况。

A.变更施工顺序B.加速施工C.工程量额外增加D.删减工程量5、一个工厂或一所学校是（）。

A.单位工程B.单项工程C.建设项目D.分部工程6、投影可以分为两大类，中心投影和（）。

A.平行投影B.垂直投影C.水平投影D.正面投影7、下列不属于基本标注类型的标注是( ) 。

A.线性标注B.快速标注C.对齐标注D.基线标注8、在世界银行规定的项目总建设成本中，属于项目直接建设成本的是（）。

A.土地征购费B.开工试车费C.施工管理现场人员的薪金D.生产前的勘测费用9、建筑物外墙以内各层面积之和称为（）。

A.总面积B.室内面积C.建筑面积D.占地面积10、总概算由（）部分组成。

A.编制说明和总概算表B.编制说明和单位工程预算表C.总概算计算书和建安工程计算表D.单项工程概算书和工程量计算书11、填充不得穿越尺寸数字,不可避免时。

应该是（）A.图线断开B.二者重合C.省略标注D.前述均可答案12、建筑施工图上一般注明的标高是( )。

A.绝对标高B.相对标高C.绝对标高和相对标高D.要看图纸上的说明13、在制图中,把光源称为投射中心;表示光源的称为投射线;落影的平面称为( )。

A.投影B.投影面C.投射法D.投影图14、侧面投影和正面投影应满足（）的投影规律。

A.长对正B.高平齐C.宽相等D.长宽高都相等15、详图索引符号为圆圈内的3表示( )。

A.详图所在的定位轴线编号B.详图的编号C.详图所在的图纸编号D.被索引的图纸的编号二、判断题1、要生成用户需要的目标数据，需要对数据进行不断的再加工（）。

复习资料试题一一、已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。

二、完成下列各形体的投影。

1．2．三、根据给出的视图，补画第三视图（或视图所缺的图线）。

1．2．四、在指定位置将主视图画成全剖视图。

五、在指定位置将主视图画成剖视图。

六、补全螺栓连接图中所缺的图线。

七、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。

八、读零件图，并回答问题。

(16分)1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。

，是螺纹（内、外），H是，8复习资料试题答案二一、在平面ABC内作一条水平线，使其到H面的距离为10mm。

(10分)二、作平面△ABC和平面△EFG的交线，并判别可见性。

三、根据给出的视图，补画第三视图或视图中所缺的图线。

1.四、在指定位置将主视图画成剖视图。

五、补画视图中的缺线。

六、指出下列螺纹画法中的错误，并将正确的画在指定位置。

八、解释轴承304的含义，并在图中画出其与孔和轴的装配结构。

304：向心球轴承，04表示滚动轴承内径为20mm，3表示尺寸系列。

九、读零件图，并回答问题。

(18分)1．该零件采用了哪些视图、剖视图或其它表达方法？的含义。

B-B、C-C断面图及D-D局部剖视图。

45孔的轴3.Φ40H7表示：基本尺寸为Φ40的孔，H7为公差带代号，H为基本偏差代号，7为公差等级。

4. M68╳2表示，公称直径为68mm的普通细牙螺纹，M为螺纹代号，2为螺距。

5.左视图外形略6.前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3μm.；后者表示，是由不去除材料的方法获得的零件表面。

复习资料试题二一、在平面ABC内作一条水平线，使其到H面的距离为10mm。

二、作平面△ABC和平面△EFG的交线，并判别可见性。

点和直线§1-1投影知识1、中心投影法1、平行投影法（正投影法斜投影法）§1-2点的投影一个形体是由多个侧面所围成，各侧面又相交于多条侧棱，各侧棱又相交于多各顶点，那么只要把这些点的投影画出来，再连成线就可作出一个形体的投影。

所以，点是形体的最基本元素。

且点的投影规律是线、面、体的投影基础。

一、点在三投影面体系中的投影1、点的直角坐标与三面投影的关系Aa”=a’a z=aay=XA=A到W面的距离A a’=aax=a”az=YA=A到V面的距离A a=a’ax=a”ay=ZA=A到H面的距离2、三投影面体系中点的投影规律（1）a’a在同一条投影连线上，垂直于X轴。

这两个投影都反映A 点的X坐标。

a’a⊥X轴（2）a’a”在同一条投影连线上，垂直于Z轴。

这两个投影都反映A 点的Z坐标。

a’a”⊥Z轴（3）点的水平投影到X轴的距离等于侧面投影到Z轴的距离。

这两个投影都反映A点的Y坐标。

aax=a”a z二、两点的相对位置1、对于两个点在空间就有相对位置的问题了。

（1）对V面投影时，靠近V面的为后，远离V面的为前。

H、W面投影可反映出其前后关系。

（2）对H面投影时，靠近H面的为下，远离H面的为上。

V、W面投影可反映出其上下关系。

（3）对W面投影时，靠近W面的为右，远离W面的为左。

V、H面投影可反映出其左右关系。

三、重影点当空间两点处于特殊位置，即两点恰好在同一条投影线上，此时两点在同一投影面上的投影重合，这时称两点为该投影面的重影点。

四、投影轴和投影面上点的投影小结：1、作空间一个点的投影①利用坐标值②利用点到投影面的距离③利用两点间的相对位置。

2、点的投影方向：自上向下、自前向后、自左向右3、判断重影点的可见性：前遮后、上遮下、左遮右§1-2直线的投影一、直线的投影图从几何学知道，直线是无限长的。

直线的空间位置可由线上任意两点的位置确定，即两点定一线，在次要作直线投影只要作两个点的投影即可。
