钢管杆质量检验规程

.钢管塔架质量检验规程文件编号：JD/GC-0202版次：A/1编制：荣红审核：黄惠聪批准：黄华章使用人：编号：2013年6月30日修订2013年7月1日实施钢管杆质量检验规程1. 检验依据1.1 DL/T646-2012《输变电钢管结构制造技术条件》1.2 GB/T2694-2010《输电线路铁塔制造技术条件》2. 各道工序检验要求2.1原材料2.1.1验证原材料质量合格证明书a）公司直接从钢厂进来的原材料：出厂质量合格证明书必须有炉批号、数量、规格且与实物相一致。

b）对于转供材料：转供材料的质量合格证明书必须清楚，且在质量合格证明书上加盖所转供单位公章。

质量合格证明书上的炉批号、数量、规格必须与实物相一致。

c）采购员负责验证质量证明书，核对正确，在采购合同“货质票款”章的“质”上打“√”。

2.1.2 几何尺寸的检查GB/T709结构用无缝钢管GB8162外形尺寸的取样数量及检测方法：采用合适的量具，每炉批号随机抽取3~4个试样进行检测。

角钢肢宽用游标卡尺在长度方向上每边各测量三点，分别取其算术平均值；角钢厚度用游标卡尺在每边各测量三点，分别取其算术平均值；钢板厚度测量三点，取其算术平均值。

测试时，测试点应均匀分布，离边缘距离不小于10mm。

2.1.3 外观质量检查2.1.3.1钢材表面不得有裂缝、折叠、结疤、夹杂和重皮；表面有锈蚀、麻点、划痕时，其深度不得大于该钢材厚度负允许偏差值的1/2，且累计误差应在负允许偏差范围内。

2.1.3.2型钢不得有大于5mm的毛刺。

型钢的表面缺陷允许清除，但不得进行横向清除，清除处应圆滑无棱角。

清除宽度不得小于清除深度的5倍，清除后的型钢尺寸不得超出钢材尺寸的负允许偏差。

2.1.4 理化试验2.1.4.2取样数量a）钢材成批验收，每批应由同一牌号、同一炉号、同一质量等级、同一品种、同一尺寸、同一交货状态的钢材组成。

进厂材料规格每批重量≤30吨，做1组理化检验；30吨＜进厂重量≤60吨，做2组理化检验；60吨＜进厂重量≤90吨，做3组理化检验。

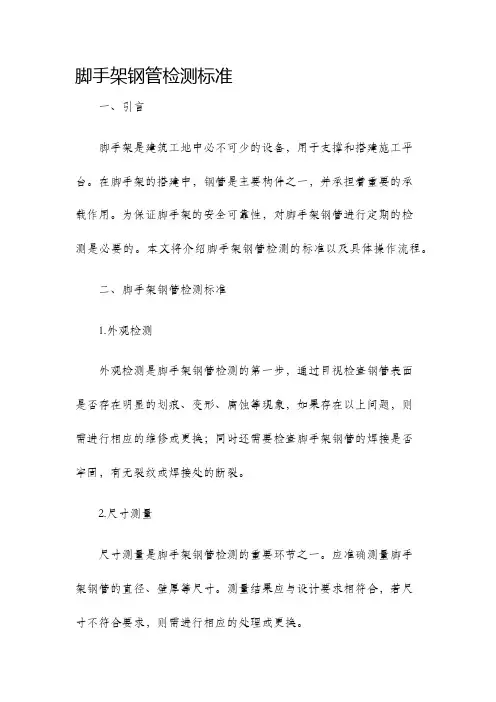

脚手架钢管检测标准一、引言脚手架是建筑工地中必不可少的设备，用于支撑和搭建施工平台。

在脚手架的搭建中，钢管是主要构件之一，并承担着重要的承载作用。

为保证脚手架的安全可靠性，对脚手架钢管进行定期的检测是必要的。

本文将介绍脚手架钢管检测的标准以及具体操作流程。

二、脚手架钢管检测标准1.外观检测外观检测是脚手架钢管检测的第一步，通过目视检查钢管表面是否存在明显的划痕、变形、腐蚀等现象，如果存在以上问题，则需进行相应的维修或更换；同时还需要检查脚手架钢管的焊接是否牢固，有无裂纹或焊接处的断裂。

2.尺寸测量尺寸测量是脚手架钢管检测的重要环节之一。

应准确测量脚手架钢管的直径、壁厚等尺寸。

测量结果应与设计要求相符合，若尺寸不符合要求，则需进行相应的处理或更换。

3.力学性能测试力学性能测试是脚手架钢管检测的关键步骤之一。

通过对钢管进行拉伸、弯曲等力学试验，以评估其承载能力、抗弯能力和韧性等性能。

根据设计要求，测试结果应满足相应的标准。

4.材质分析材质分析是脚手架钢管检测的另一个重要环节。

通过对钢管进行化学成分分析，以确定其材质合格性。

对于脚手架钢管常用的材质有Q235、Q345等，其化学成分应符合相应的标准要求。

5.表面处理脚手架钢管的表面处理也是常见的检测项目之一。

表面处理包括防锈处理和防腐处理。

针对不同用途的脚手架，要求的表面处理也有所不同。

三、脚手架钢管检测操作流程1.确定检测方法和仪器根据脚手架钢管检测的具体要求，确定检测所需的方法和仪器设备。

可采用目视检查、测量仪器、力学试验仪器和化学分析仪器等。

2.外观检测对脚手架钢管进行全面的外观检测，检查是否存在损伤、腐蚀或焊接问题，并记录检测结果。

3.尺寸测量使用合适的测量仪器对脚手架钢管的直径、壁厚等尺寸进行准确测量，并与设计要求进行比对，记录测量结果。

4.力学性能测试根据脚手架钢管的设计要求，采用相应的力学试验仪器对钢管进行拉伸、弯曲等测试，记录测试结果。

钢管杆基础验收标准《钢管杆基础验收标准：为稳固撑起一片天》嘿，你知道吗？在建筑的奇妙世界里，钢管杆就像是英勇的卫士，而它的基础则是卫士的根基所在！要是这个根基不牢固，那可就像是在狂风暴雨中的纸房子，随时都有倒塌的危险呀！所以说，这钢管杆基础验收标准那可是超级重要的呀，不搞懂它，建筑可能就会变成一场“灾难大片”啦！一、基础尺寸要精准：别做“马大哈”在尺寸的领域里，可不能做个“马大哈”呀！“基础尺寸就像是给钢管杆定制的超级合身西装，要是尺寸不对，那可就成了小丑的奇装异服啦！”这基础的尺寸必须要精确到毫米级别，长、宽、高都得符合设计要求，不能有丝毫的偏差。

就好比是给巨人量体裁衣，稍有不慎就会闹出笑话。

比如说，如果基础的深度不够，那钢管杆就像个站不稳的小孩，摇摇晃晃随时可能摔倒；要是宽度不够，那它又像是个单脚站立的杂技演员，惊险万分呐！二、混凝土质量要过硬：打造“钢铁堡垒”混凝土可是基础的核心呀，它得像个“钢铁堡垒”一样坚固！“混凝土质量就是建筑的生命线，可不能是‘豆腐渣工程’哟！”这混凝土的配合比要恰到好处，水、水泥、砂石等材料得像最佳拍档一样完美组合。

如果配合比不对，那混凝土可能就会变得脆弱不堪，就像是用沙子堆起来的城堡，一触即溃。

而且，在浇筑混凝土的时候，一定要振捣密实，不能有气泡和空洞，否则就成了“空心大萝卜”啦。

我们要让混凝土像钢铁一样坚硬，为钢管杆提供最坚实的支撑！三、地脚螺栓要稳固：坚守“阵地”地脚螺栓可是连接钢管杆和基础的关键呀，它们得像坚守阵地的士兵一样稳固！“地脚螺栓就是那紧紧抓住大地的手，可不能轻易松开哟！”这些螺栓的位置、数量和规格都必须严格按照要求来，不能有丝毫差错。

要是螺栓松动了，那钢管杆就像是失去了根基的大树，随时可能倒下。

而且，螺栓的预埋深度和垂直度也得保证，就像是射击比赛中的瞄准，要精确无误。

只有这样，才能让钢管杆稳稳地矗立在大地上，为我们的生活和工作保驾护航！四、基础外观要良好：拒绝“丑八怪”基础的外观也不能忽视呀，可不能是个“丑八怪”！“基础外观就像是建筑的脸面，得漂漂亮亮的才行！”不能有裂缝、蜂窝、麻面等缺陷，这些就像是脸上的痘痘和疤痕，可不好看哟。

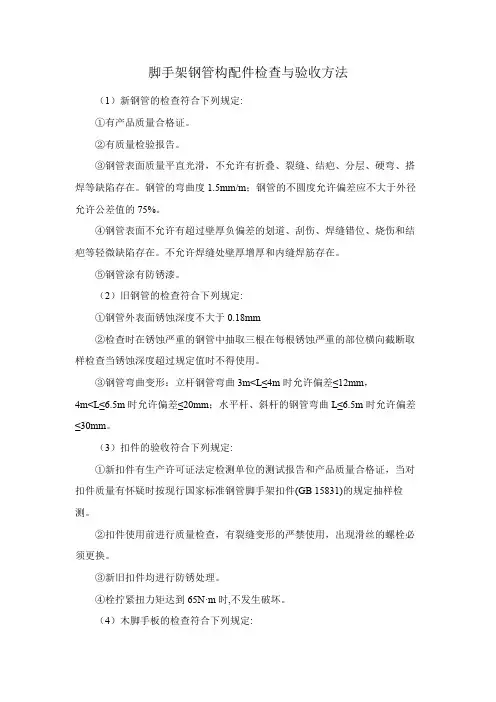

脚手架钢管构配件检查与验收方法（1）新钢管的检查符合下列规定:①有产品质量合格证。

②有质量检验报告。

③钢管表面质量平直光滑，不允许有折叠、裂缝、结疤、分层、硬弯、搭焊等缺陷存在。

钢管的弯曲度1.5mm/m；钢管的不圆度允许偏差应不大于外径允许公差值的75%。

④钢管表面不允许有超过壁厚负偏差的划道、刮伤、焊缝错位、烧伤和结疤等轻微缺陷存在。

不允许焊缝处壁厚增厚和内缝焊筋存在。

⑤钢管涂有防锈漆。

（2）旧钢管的检查符合下列规定:①钢管外表面锈蚀深度不大于0.18mm②检查时在锈蚀严重的钢管中抽取三根在每根锈蚀严重的部位横向截断取样检查当锈蚀深度超过规定值时不得使用。

③钢管弯曲变形：立杆钢管弯曲3m<L≤4m时允许偏差≤12mm，4m<L≤6.5m时允许偏差≤20mm；水平杆、斜杆的钢管弯曲L≤6.5m时允许偏差≤30mm。

（3）扣件的验收符合下列规定:①新扣件有生产许可证法定检测单位的测试报告和产品质量合格证，当对扣件质量有怀疑时按现行国家标准钢管脚手架扣件(GB 15831)的规定抽样检测。

②扣件使用前进行质量检查，有裂缝变形的严禁使用，出现滑丝的螺栓必须更换。

③新旧扣件均进行防锈处理。

④栓拧紧扭力矩达到65N·m时,不发生破坏。

（4）木脚手板的检查符合下列规定:木脚手板的宽度300mm，厚度50mm，腐朽的脚手板不得使用。

（5）可调托撑:可调托撑螺杆外径36mm；螺杆与支托板焊接应牢固，焊缝高度6mm；可调托撑螺杆与螺母旋合长度不得少于5扣，螺母厚度不得小于30mm；可调托撑受承压载力设计值40KN，支托板厚5mm。

（6）设备要求：木工圆锯、木工平刨、压刨、手提电锯、手提压刨、打眼电钻、线坠、靠尺板、方尺、铁水平、撬棍等各种设备机具均准备到位，正式使用前试用调整，并及时保养维修。

钢管产品验收规则1 检查和验收钢管的质量由制造厂技术质量监督部门进行检查和验收。

供方应保证交货钢管符合相应产品标准的规定。

需方有权按相应产品标准进行检查和验收。

2 组批规则钢管应成批提交验收，组批规则应符合相应产品标准的规定。

3 检验项目、取样数量、取样方法和试验方法钢管的检验项目、取样数量、取样方法和试验方法，应符合相应产品标准的规定。

4 冲击试验结果的判定4.1当产品标准无规定时，单根抽样钢管冲击试验应采用一组3个试样，一组3个试样的平均值应不小于规定值（最小平均值），允许其中有1个试样的值（单个值）低于规定值，但应不低于规定值的70%。

4.2若单根抽样钢管的一组3个试样的结果没有满足上述规定，但低于规定值的试样不超过2个，且低于规定值70%的试样不超过1个时，制造厂可从同一抽样钢管上再取一组3个试样进行试验。

在第二组试样试验后，如果同时满足下列条件，该抽样钢管判为合格，否则该抽样钢管应判为不合格：a） 6个试样的平均值不小于规定值；b）低于规定值的试样不超过2个；c）低于规定值70%的试样不超过1个。

5 复验和判定5.1代表一批钢管的试验结果，某一项不符合产品标准的规定时，制造厂可从同一批剩余钢管中，任取双倍数量的试样，进行不合格项目的复验。

每根复验钢管冲击试验的试验要求和判定原则应符合4.4的规定。

若所有复验结果（包括该试验项目所要求的任一指标）均符合产品标准的规定，则除最初检验的不合格钢管外，该批钢管判为合格。

5.2初验不合格时，下列检验项目不准许进行复验：a) 低倍组织缺陷中有白点；b) 金相检验中的显微组织、晶粒度、脱碳层。

5.3若复验结果不合格或初验金相检验不合格，制造厂可将该批剩余钢管逐根检验或整批重新进行热处理。

重新热处理的钢管，应作为新的一批重新检查和验收。

钢管重新热处理的次数应不超过2次。

6 化学成分的验收如产品标准未作特殊规定，钢管的化学成分按熔炼成分验收。

7 数字修约当需要评定试验结果是否符合规定值时，试验结果应修约到与规定值末位数字所标识的数位相一致，其修约方法应符合GB/T 8170的规定。

钢管杆施工及验收规范
1、模板工程作业高度在2m及以上时，应根据高处作业安全技术规范的要求进行操作和防护，在4m以上或两层及两层以上周围应设安全网和防护栏杆。

2、支模应按规定的作业程序进行，模板未固定前不得进行下一道工序。

严禁在连接件和支撑件上攀登上下，并严禁在上下同一垂直面安装、拆模板。

3、支设高度在3m以上的柱模板，四周应设斜撑，并应设立操作平台，低于3m的可用马凳操作。

4、支设悬挑形式的模板时，应有稳定的立足点。

支设临空构筑物模板时，应搭设支架。

模板上有预留洞，应在安装后将洞盖没。

混凝土板上拆模后形成的临边或洞口，应按规定进行防护。

5、操作人员上下通行时，不许攀登模板或脚手架，不许在墙顶、独立梁及其他狭窄而无防护栏的模板面上行走。

6、模板支撑不能固定在脚手架或门窗上，避免发生倒塌或模板位移。

7、在模板上施工时，堆物不宜过多，不宜集中一处，大模板的堆放应有防倾措施。

8、冬季施工，应对操作地点和人行通道的冰雪事先清除；雨季施工，对高耸结构的模板作业应安装避雷设施；5级以上大风天气，不宜进行大块模板的拼装和吊装作业。

扩展资料
模板工程简介
制作、组装、运用及拆除在混凝土施工中用以使混凝土成型的构造设施的工作。

使混凝土成型的构造设施称为模板。

其构造包括面板体系和支撑体系。

钢管杆技术质量作业指导书Q/GD.Z02-2003.A钢管杆制造通用工艺规程ZG-15南京盖迪电力器材有限公司Q/GD.Z02-2003.A钢管杆制造通用工艺规程ZG-15一、总则：1、为了规范我公司的钢管杆生产工艺，提供生产过程中工艺技术管理依据，结合有关标准，特制定本规程。

2、本规程适用于我公司钢管杆及其附件的生产制造。

3、本规程与设计图纸、技术文件和标准等有关技术文件同时使用，如本规程与设计图纸、技术文件发生冲突时，按设计图纸、技术文件执行。

二、下料工艺规定：1、执行材料领用制度。

2、下料前要移植材料标识，做好材料追踪记录。

3、筒体下料一头放工艺余量，划线与切头都以筒体小头边为基准。

4、当筒体直径小于等于400mm时，料厚小于等于8mm时，不开坡口；料厚大于等于10mm时，开外坡口。

当筒体直径大于400mm时，料厚小于等于18时，不开坡口；料厚大于等于20时，开内坡口。

5、下料时根据板厚和筒体直径决定是否切出坡口角度β（当10≤δ≤12时，β为25°±2°；当14≤δ≤18时，β为20°±2°；当20≤δ≤25时，β为15°±2°），钝边由清渣打磨时磨出P值（2～4）mm。

（见图一、图二）Q/GD.Z02-2003.AZG-156、切割完后，气割工必须清除割渣、补焊、打磨切割缺陷。

7、筒体下料检验要求：（1）切割表面不得有裂纹，分层夹渣等缺陷。

（2）筒体坯料尺寸要求小头宽度B1-3，大头宽度B2+3，对角线L ±3（见图三）（3）坡口面角度应该符合2.5规定。

8、板材厚度δ≤12mm时，可以采用剪板机下料，下料后须校直、去毛刺。

9、型材下料可以锯割或冲剪。

角钢端部垂直度P≤3（图a），钢管端面垂直度P≤3。

（图b）10、法兰尺寸内径允许偏差值勤3～-6，外径允许念偏差值±3。

11、气割规范：（见表一；表二）ZG-15表二三、卷圆：1.在W11-25×2000三辊卷板机或W12-25×2000四辊卷板机上拖头（预弯头）。

钢管测试规范标准最新钢管作为工业和建筑领域中常用的材料，其质量直接关系到工程的安全性和可靠性。

为了确保钢管的性能满足使用要求，制定一套科学、合理的钢管测试规范标准至关重要。

以下是最新的钢管测试规范标准的内容：# 钢管测试规范标准1. 适用范围本规范适用于各类工业用钢管，包括但不限于无缝钢管、焊接钢管、螺旋缝钢管等。

2. 材料要求钢管应使用符合国家或行业标准的材料制造，材料成分、力学性能等应满足设计要求。

3. 尺寸检验钢管的外径、壁厚、长度等尺寸应按照相关标准进行测量，确保尺寸精度符合规定要求。

4. 表面质量检验钢管表面应无裂纹、折叠、结疤、划痕等缺陷，必要时应进行磁粉检测或超声波检测。

5. 力学性能测试根据钢管的用途和材料特性，进行拉伸试验、硬度测试、冲击试验等，以验证其力学性能。

6. 化学成分分析对钢管进行化学成分分析，确保其化学成分符合标准要求，以保证钢管的耐腐蚀性和焊接性能。

7. 无损检测对钢管进行无损检测，包括但不限于X射线检测、超声波检测、涡流检测等，以发现内部缺陷。

8. 压力试验钢管应进行压力试验，以验证其在工作压力下的密封性和强度。

9. 腐蚀试验根据使用环境，对钢管进行腐蚀试验，评估其耐腐蚀性能。

10. 环境适应性测试钢管应进行环境适应性测试，包括温度、湿度、盐雾等环境因素对钢管性能的影响。

11. 包装与标识钢管在出厂前应进行适当的包装，并在包装上明确标识钢管的规格、材质、生产日期等信息。

12. 质量记录所有测试结果应详细记录，并保存相应的质量记录，以备查询和追溯。

13. 质量保证钢管生产企业应建立完善的质量管理体系，确保钢管产品的质量稳定可靠。

结语钢管测试规范标准的制定和执行，对于提高钢管产品的整体质量，保障工程安全具有重要意义。

各相关企业和检测机构应严格按照本规范执行，不断优化测试方法，提升检测水平，以满足市场的高标准要求。

本规范标准将根据技术进步和市场需求的变化，定期进行更新和修订，以确保其持续符合行业发展的需要。

AMPS-02中国石化集团江汉石油管理局沙市钢管厂螺旋钢管检试验规范编制：审核：批准：二OO八年二月螺旋钢管检试验规范编号：AMPS－02－01 主题：第1页共23页目录1 范围 22 检试验工艺流程 33 超声波探伤工艺 4带钢超声波探伤 4螺旋埋弧焊钢管水压前焊缝及母材分层超声波探伤工艺 6螺旋埋弧焊钢管水压后超声波探伤工艺94焊缝X射线检测工艺13 水压前X射线工业电视系统探伤13水压后焊缝X射线拍片145 磁粉探伤工艺166 焊缝噘嘴测量工艺177 管端切斜测量工艺188 检试验计划19备注螺旋钢管检试验规范编号：AMPS－02－02 主题：第2页共23页范围本文包括螺旋双面埋弧焊钢管的检试验规范。

仅适用于“美国螺旋双面埋弧焊钢管”。

1 规格和材质ф914×11.4 X70ф914×13.7 X702 参考标准钢板标准：《φ914×11.4和13.7 X70螺旋双面埋弧焊钢管用钢带订货技术条件》（以下简称《钢带条件》）焊丝标准：GB/T5293-1999标准及订货技术条件焊剂标准：GB/T5293-1999标准及订货技术条件焊条标准：GB/T5118-1995标准及订货技术条件钢管标准：API SPEC 5L《管线钢管规范》第43版美国螺旋缝双面埋弧焊管线钢管规范（ETC-HSMAW-Line Pipe）（以下简称《钢管规范》）。

备注螺旋钢管检试验规范编号：AMPS－02－03 主题：第3页共23页螺旋钢管检试验工艺流程1原料入厂验收2带钢超声波探伤3成型焊接检验4在线连续超声波自动探伤5力学性能试验6 水压前手动超声波探伤7水压前X射线检查8修补、修磨及磁粉检验9静水压试验10水压后连续超声波探伤11水压后X射线检验12水压后手动超声波探伤13剩磁检验14成品检验15钢管称重备注螺旋钢管检试验规范编号：AMPS－02－04－01主题：带钢超声波探伤第4页共23页1. 带钢探伤工艺流程项目检测方式检测范围A.带钢体中(固定扫查)脉冲反射法1.带钢体中进行100%超声波自动探伤。

钢管检验规则范文一、检验目的和范围1.检验目的：确保钢管的质量和安全性，以满足工程需求和相关标准。

2.检验范围：涵盖钢管的原材料、生产过程和成品品质的检验。

二、原材料检验1.钢板检验：-外观检查：检查表面是否平整、无缺陷和腐蚀。

-尺寸检查：测量钢板的厚度、宽度和长度是否符合标准要求。

-化学成分分析：进行化学成分测试以确认钢板的成分符合标准要求。

2.焊材检验：-检查焊材的外观和包装是否符合标准要求。

-化学成分分析：进行化学成分测试以确认焊材的成分符合标准要求。

三、生产过程检验1.焊接检验：-焊缝外观检查：检查焊缝的外观是否均匀、无明显缺陷和气泡。

-焊缝尺寸检查：测量焊缝的宽度和高度是否符合标准要求。

-焊缝强度测试：进行拉伸试验以确认焊缝的强度是否达到标准要求。

2.加工检验：-检查钢管表面的加工质量，如抛光、喷漆等。

-测量钢管的尺寸、长度和重量是否符合标准要求。

四、成品检验1.外观检验：-检查钢管表面是否平整、无缺陷、划痕和腐蚀。

-检查钢管的形状和尺寸是否符合标准要求。

2.物理性能测试：-强度测试：进行拉伸试验以确认钢管的抗拉强度是否符合标准要求。

-冲击韧性测试：进行冲击试验以确认钢管的耐冲击性能是否符合标准要求。

3.化学成分检验：-进行化学成分分析以确认钢管的成分是否符合标准要求。

4.其他检验：-测试钢管的硬度、韧性等其他物理性能。

-进行非破坏性检测，如超声波探伤、X射线检测等。

五、检验记录和报告1.检验记录：对每个检验项目的结果进行记录，包括检验员的签字和日期。

2.检验报告：根据检验记录生成检验报告，并将其提供给相关方。

六、检验标准和要求1.钢管检验应符合国家标准和工程要求。

2.如钢管用于特殊工程需求，应参照相关行业标准和客户要求进行检验。

七、检验设备和人员1.检验设备：确保检验设备的准确性和完好性。

2.检验人员：具备相应专业知识和技能的合格检验员执行检验工作。

八、异常处理和认证1.发现异常情况时，应记录并采取相应的纠正措施。

钢管的检查流程
钢管的检查
钢管的检查一般包括:几何尺寸、表面质量的检查；化学成分、力学性能、工艺性能、高低倍组织的检验；无损探伤检验；某些特殊性能的检验和测长称重等。

（1）钢管的几何尺寸检查
钢管外径、壁厚和弯曲度、长度可在检查台上用外卡规、千分尺和弯曲度靠尺、长度卷尺进行检查。

对外径、壁厚和长度也可以采用自动尺寸检测装置（例如自动测径、测厚、测长装置）进行连续检测。

20世纪80年代后期投产的钢管生产厂一般都有在线的自动测径、测厚装置，在精整区设有测长称重设备。

对于OCTG钢管还需要对螺纹参数进行检查。

（2）钢管的内、外表面检查
一般采用目测进行内外表面检查，而内表面除了采用目测外，也可利用反射棱镜进行检查。

有些特殊用途的钢管还要求通过无损探伤，包括涡流、漏磁、超声波、磁粉探伤等对钢管内、外表面质量进行检查。

（3）力学性能和工艺性能检查
为了验证钢管的力学性能满足标准的要求，需要对钢管抽样作力学性能检验。

力学性能检验主要包括抗拉强度、屈服强度、伸长率、冲击功等。

工艺性能检验主要包括压扁试验、扩口试验、水压试验、卷边试验、冷弯试验、射孔试验等。

这些检验项目根据标准的不同和钢管用途的差别而有所选择。

（4）无损探伤
无损探伤是指在不损坏钢管的情况下，直接进行其内部和表面缺陷检查。

目前，漏磁探伤、超声波探伤、涡流和荧光磁粉探伤等已经广泛在钢管企业中使用。

近年来无损探伤法有很大发展，最近又出现了声发射全息照相、超声波频谱分析探伤、超声波显像探伤以及超声波高温探伤等新技术。

钢管检验规则一、钢管检查内容1.检查台作用：在成品检查台上，对称品钢管要逐支进行管径、壁厚的测量，同时进行内外表面质量的检查。

2.尺寸偏差的计算方法；1）外径偏差的计算；正偏差=（D大-D公）/D公×100%负偏差=（D小-D公）/D公×100%外径公差范围=正偏差+负偏差式中：Dmax—钢管最大外径（mm）Dmin—钢管最小外径（mm）D公—钢管公称外径（mm）2）壁厚偏差计算正偏差（+△S）=公公S SmaxS-×100%负偏差（-△S）=公公S SmaxS-×100%壁厚公差范围=正偏差+负偏差3）钢管椭圆度计算：椭圆度（p）=（D大-D小）/[0.5（D大+D小）]×100%式中：S大-钢管最大壁厚（mm）S小-钢管最小壁厚（mm）3.钢管和尺寸的测量。

1）壁厚和外径的测量。

（1）外径测量方法是：用卡尺测量钢管外径（测量位于对称且不小于4点）若有一点超过外径正负偏差即判为不合格品。

（2）壁厚测量方法是：用千分尺在钢管的同一截面上对称地测量8点以上，若有一点壁厚超过壁厚超过壁厚正负正负偏差，即判为不合格品。

（3）钢管弯曲度的测量：用平尺和塞尺测量钢管弯曲度，若钢管弯曲度大于所规定的弯曲度值，即判为不合格。

国际中规定的玩气度规定值：壁厚：≤15mm1.5mm/m＞15~30mm2.0mm/m4.钢管内外质量检查1）检查方式：钢管内外表面质量检查是用肉眼来判定。

2）缺陷类型：外表面常见缺陷：外折叠、发纹、结疤、划伤、外螺旋、裂纹、离层、麻面、凹坑、矫凹等。

内表面常见缺陷：定心内折、内折、内轧疤、内螺旋。

3）个中缺陷特征和判定方法（1）发纹缺陷特征：在钢管外表面上呈连续，或不连续的发状细纹，发纹螺旋方向与穿孔钢管选装方向相反，检查判定：钢管表面不允许在肉眼可见的发纹、若有发纹应清理干净、清除后钢管的壁厚与外径均不得超过负偏差。

（2）外折叠：缺陷特征：在钢管外表面上呈现片状折叠，有的分布有规律，有的无规律。

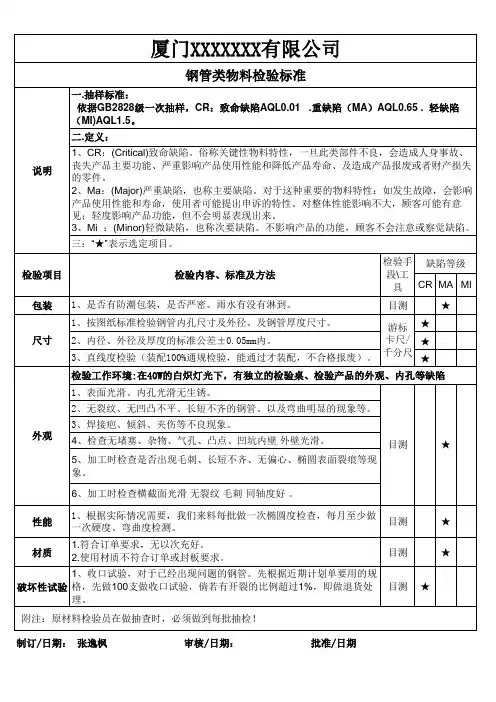

钢管类原材料检验规范（含5篇）第一篇：钢管类原材料检验规范钢管类原材料检验规范1：目的通过对钢管原材料的检验确保本厂生产的产品符合生产工艺及客户的质量技术要求。

2：范围适用于本厂生产用的所有钢管类原材料。

3：验收规则3.1钢管类的质量由供方技术部门检查和验收。

3.2 供方必须保证交货的钢管符合有关规定，并出具理化检测报告单，本厂将按批次选取样块，送理化室进行复查。

3.3 钢管到厂应附有证明该批钢管符合标准要求和订货合同的质量证明书。

4：外观质量4.1 钢管内、外表面不得有裂缝、折叠、分层、龟裂、裂纹、轧折和结疤缺陷存在，这些缺陷必须完全清除掉，清除不得超过其边长和壁厚的负偏差。

4.2 划痕允许深度不大于0.1mm。

4.3 钢管内、外表面应光滑，允许有深度不超过0.08的少量凹坑、擦伤和细小的划道，但这些缺陷必须在壁厚的公差范围内。

4.4 表面镀层的钢管其质量判定可参照《电镀件检验标准》执行。

第二篇：钢板类原材料检验规范（最终版）钢板类原材料检验规范目的通过对钢板类原材料的检验确保本厂生产的产品符合生产工艺及顾客的要求。

范围适用于本厂生产用的冷轧钢板、热轧钢板、不锈钢板、电解钢板。

验收规则3.1 钢板的质量由供方技术监督部门进行检查和验收；3.2 供方必须保证交货的钢板符合有关标准的规定，本厂有权按照相应标准的规定进行复查。

3.3 钢板到厂应附有证明该批板材符合标准要求和订货合同的质量证明书。

外观质量4.1 钢板表面不得有气泡、裂纹、结疤、拉裂和夹杂，钢板不得有分层。

4.2 钢板表面上的局部缺陷应用修磨方法清除，但不得使钢板厚度小于最小允许厚度。

4.3 冷轧钢板两面允许有厚度公差一半范围内不大于钢板最小厚度的下列缺陷：轻微麻点及局部的深麻点、小气泡、小拉裂、划伤、轻微划痕及轧辊压痕。

允许有局部的蓝色氧化色，反面允许有厚度公差范围内。

不大于钢板最小厚度的下列缺陷：轻微麻点、小气泡、小拉裂、轻微划痕和轧辊压痕。

钢管脚手架连接件质检实施细则一、引言本文档旨在规定钢管脚手架连接件的质检实施细则，以保证连接件的质量和安全性。

本文档适用于所有涉及钢管脚手架连接件的生产、销售和使用环节。

二、质检要求1. 连接件材质应符合相关标准要求，且不得存在明显的生产瑕疵和变形。

2. 连接件的表面应经过除锈处理，并涂有防腐涂层，确保连接件的耐久性。

3. 连接件的尺寸和重量应符合设计要求，不得存在明显的尺寸偏差和重量超标情况。

4. 连接件的螺纹应完整、清晰，并符合相关标准要求，确保连接件的连接性能。

5. 连接件应具备足够的承载能力，经受住相应的静载荷和动载荷。

三、质检方法1. 对连接件材质的质检应采用化学成分分析、金相检测等可靠方法，确保材质的合格性。

2. 对连接件表面的质检应采用目视检查、触摸检查等方法，确保表面的光滑、无锈蚀和防腐涂层的附着性。

3. 对连接件尺寸和重量的质检应采用测量工具进行准确测量，确保尺寸和重量的合格性。

4. 对连接件螺纹的质检应采用螺纹规等工具进行检查，确保螺纹的完整性和规格的符合性。

5. 对连接件承载能力的质检应采用静载试验和动载试验等方法，确保连接件能够承受相应的荷载。

四、质检记录1. 对每批次连接件进行质检，记录质检时间、质检人员、质检结果等信息。

2. 对不合格的连接件应立即予以标识，并进行隔离处理，以防止误用。

3. 质检记录应储存并保留一定的时间，以备查证和追溯。

五、质检责任1. 生产企业应建立质检制度，并明确质检人员的职责和权限，确保质检工作的严谨性和有效性。

2. 销售企业应按照本文档的要求进行质检，并承担相应的质量责任。

3. 使用单位应按照质检结果选择符合要求的连接件，以确保施工安全。

4. 监管部门应加强对钢管脚手架连接件质量的监督和抽查，维护市场的公平竞争和用户的权益。

六、总结本文档对钢管脚手架连接件的质检实施细则进行了规定，内容涵盖了质检要求、质检方法、质检记录和质检责任等方面。

通过严格质检，将确保钢管脚手架连接件的质量和安全性，促进行业的可持续发展。

钢管脚手架固定件质检实施细则1. 引言本文档旨在规定钢管脚手架固定件的质检实施细则，以确保施工过程中的安全性和质量。

本细则适用于所有钢管脚手架项目，包括新建、维修和拆除阶段。

2. 质检要求钢管脚手架固定件的质检应符合以下要求：2.1 标准检验所有钢管脚手架固定件应符合国家或行业相关标准的要求，并持有合格证明。

2.2 尺寸检查对钢管脚手架固定件的尺寸进行检查，包括直径、长度、厚度等各项指标，确保符合设计要求。

2.3 表面检验对钢管脚手架固定件的表面进行检查，排除因锈蚀、破损或其他表面不良情况而导致的使用隐患。

2.4 强度检验通过强度测试，确保钢管脚手架固定件的承载能力符合设计要求。

2.5 安装检查对已安装的钢管脚手架固定件进行检查，确保固定件的安装位置、方式与设计要求相符，并能够保证整体结构的稳定性和安全性。

3. 质检过程钢管脚手架固定件的质检过程应包括以下步骤：3.1 材料验收对购买的钢管脚手架固定件进行材料验收，检查合格证明、标准符合情况以及外观质量。

3.2 制造过程检查对制造过程中的钢管脚手架固定件进行检查，确保在制造过程中的各项指标符合标准要求。

3.3 成品检验对成品的钢管脚手架固定件进行全面检验，包括尺寸、表面质量、强度等各项指标。

3.4 安装验收对已安装的钢管脚手架固定件进行验收，确保固定件的安装位置、方式与设计要求相符，并能够保证整体结构的稳定性和安全性。

3.5 报告备案对所有质检过程进行记录和报告备案，以备查验。

4. 质检责任和追责在钢管脚手架固定件的质检过程中，相关责任和追责机制应明确，确保质检人员和相关责任人履行职责，并对质检过程中出现的问题进行追责处理。

5. 附则本细则的具体实施以相关标准和要求为准，对于特殊情况需要进行调整的，应按照程序进行审批和备案。

以上为钢管脚手架固定件质检实施细则的主要内容，希望能为钢管脚手架项目的质量和安全提供有效的指导和保障。

*以上为文档内容，不作为法律依据。

江苏翔宇电力装备制造有限公司文件发放号：使用者：钢管结构检验规程钢管结构检验规程一、适用范围本标准适用于输电线路钢管杆及变电构支架制造检验规程。

二、引用标准DL/T646-2006 《输变电钢管结构制造技术条件》JG/J 03-2004 《输变电钢管结构制造内控技术条件》JB/T7949-1999 《钢结构焊缝外形尺寸》GB50205-2001 《钢结构工程施工及验收规范》GB11345-89 《钢焊缝手工超声波探伤方法和探伤结果分级》GB/T13912-2002 《金属覆盖层钢铁制品热浸镀锌技术要求》三、检验工具检验工具：直角尺、直尺、水平尺、塞尺、卷尺、游标卡尺、角度尺、焊逢检验尺、测厚仪、套模、拉线。

四、职责4.1 质检员负责公司的产品质量检验，确保公司质量目标的实现。

4.2 构件热浸镀锌由镀锌专职质检员检验。

4.3 检查车间各道工序操作者首检记录。

4.4 探伤检查由探伤专职质检员检验。

4.5 质检员应定期、准确向安全质量和相关部门提供有关质量检验信息，为公司质量管理决策提供信息支持。

4.6 完成质量工程师交办的其他工作任务。

要严格按照标准、工艺文件、图样和质量检验指导书对产品质量进行检验，并作出符合性的判定。

五、检验内容5.1外观检验钢材外观检验：表面不得有裂纹、折叠、结疤、夹渣和重皮；表面有锈蚀、麻点和划痕时，其深度不得大于该钢材负允许偏差值的1/2，且钢材表面局部缺陷，累计大于该钢材面积的1% ，应作退货处理。

钢材端边或断口处不应有分层、夹渣等缺陷。

5.2 下料5.2.1原材料检验：其质量合格证明，规格尺寸，外观质量，符合使用要求。

5.2.2划线符合图纸、样板及小图的要求。

5.2.3切割：按照图纸要求尺寸用钢卷尺测量板的长度、宽度，及用游标卡尺测量板厚度。

（见表1）。

测量对角线是否相等。

测量板于直角尺之间的距离。

（见表2）测量板于直角尺之间的距离。

（见表3）5.3.1用钢卷尺测量法兰内径、外径、符合小图要求。

钢管脚手架固定件质检实施细则1. 引言本文档旨在规范钢管脚手架固定件的质检实施细则，以确保脚手架的安全和质量。

通过严格的质检程序，保证固定件的符合规定要求，并降低事故风险。

2. 质检流程2.1 材料检验在采购钢管脚手架固定件时，需要进行材料检验，确保所购买的材料符合相关标准和要求。

材料检验应包括以下内容：- 材料证明文件的查验；- 规格、尺寸和重量的测量与核对；- 材料的外观质量检查。

2.2 结构检验在安装钢管脚手架固定件前，需要进行结构检验，确认固定件的结构完整、牢固。

结构检验应包括以下内容：- 检查固定件的连接处是否完好，无裂纹和变形；- 检查固定件的焊接质量，确保焊缝无缺陷；- 检查固定件的表面处理，如防锈处理、涂装等是否符合要求。

2.3 功能检验安装完钢管脚手架固定件后，需要进行功能检验，确保固定件能够正常使用，满足使用要求。

功能检验应包括以下内容：- 确认固定件的定位和安装位置是否正确；- 确认固定件的调整和锁定功能是否正常；- 确认固定件与其他脚手架组件的配合是否良好。

2.4 检测记录每一次质检都应有相应的检测记录，记录质检过程中的观察、测量和测试结果。

检测记录应详细、准确，包括检测时间、检测人员、检测方法和结果等信息。

3. 质检要求3.1 标准与规范钢管脚手架固定件的质检应依据国家相关标准和规范进行，确保符合安全和质量要求。

3.2 质检人员质检人员应具备相关专业背景和资质，并接受过相关培训，熟悉质检流程和方法。

3.3 设备和工具质检过程中需要使用适当的设备和工具，如测量仪器、检测设备等，确保质检结果的准确性和可靠性。

4. 总结本文档提供了钢管脚手架固定件质检的实施细则，规范了质检流程和要求。

质检实施的严格执行将有助于确保脚手架的安全使用和质量可靠。

质检记录的建立和保存是质检过程中重要的一环，有助于追溯和问题解决。
