Arriflex SR2 16MM电影摄影机说明书

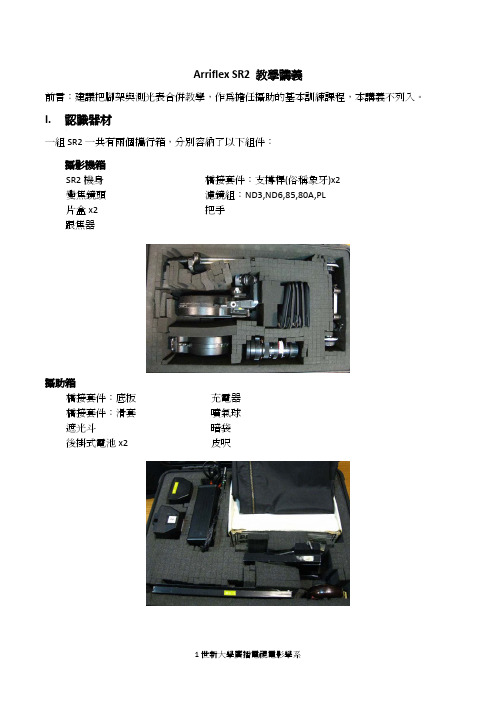

Arriflex SR2 教學講義前言：建議把腳架與測光表合併教學，作為擔任攝助的基本訓練課程，本講義不列入。

I. 認識器材一組SR2一共有兩個攜行箱，分別容納了以下組件：攝影機箱SR2機身 橋接套件：支撐桿(俗稱象牙)x2變焦鏡頭 濾鏡組：ND3,ND6,85,80A,PL片盒x2 把手跟焦器攝助箱橋接套件：底板 充電器橋接套件：滑套 噴氣球遮光斗 暗袋後掛式電池x2 皮呎SR2也可使用外接電源，系上提供12V外接電池(俗稱彈包)可借用。

系上的SR2相關規格如下：片門規格：Super 16※ 鏡頭規格：12mm~120mm，T2.3？鏡頭接環系統：54mm PL mount快門開角：180度，固定拍攝格速：每秒24格，固定Video監視器：BNC端子輸出黑白視訊(NTSC)※ 機掛電池：可持續拍攝多久？II. 器材功能介紹，使用方法右面：取景器(可旋轉)，把手接點，把手鎖孔正面：PL mount接口，鎖定環背面：片盒接合導孔，片門，過片抓勾，電池座左面：皮尺零點勾(焦平面記號)，取景器(可旋轉)，Video監視器，手動過片旋鈕，單格過片測試鈕，快門桿，快門鎖定撥鈕A：電源SR2可透過機掛電池運作，或是使用外接電池(彈包)。

安裝電池時，請先確認快門桿與Video監視器在Off狀態。

先將電池座接頭向後扳，裝上之後再推向前。

←Video監視器開關 →拆卸電池時，以雙手大拇指頂住機身，其他手指抱住電池，大拇指輕推即可取下，切勿硬拔導致電池座損壞！如果要使用外接電源，則將電池座螺絲旋鬆後取下，即可接上。

系上有12V外接電池，可供SR2拍攝8小時以上。

需注意SR2與SR3外接電源插座規格不同，無法混用。

充電器* 如何判斷電池已經充電完成？B：內部機構/取景器SR2是使用16mm底片的攝影機，它採用與單眼相機相同的構造來取景，內部有一片半圓形的反光鏡，同時兼有快門的功能，稱做鏡快門(Mirror Shutter)。

當鏡快門遮住片門時，攝影師可以從取景器看到來自鏡頭的影像；而鏡快門旋轉至另一側，進入鏡頭的光線通過片門在底片上曝光，而取景器中將看不到影像。

經由這樣的構造，取景器的進光量跟每格底片上的曝光量是一樣的，所以測光測到多少，光圈就開到多少，不需要調整。

如果鏡快門上有刮痕，並不會影響拍攝結果，但請立即向系辦工作人員回報。

攝影師領到SR2後，必須先對眼焦。

這個動作的用意在調整取景器到鏡快門的影像焦距，讓眼睛所見為清晰影像，才不會因為看不清楚去調鏡頭焦距導致拍攝影像失焦。

對眼焦的判斷依據是毛玻璃上的安全框。

調整黑白相間的粗環，直到安全框清晰為止。

對眼焦的時候最好不裝鏡頭，避免鏡頭本身有焦造成誤判。

如果已經裝上鏡頭，則先把鏡頭放到最長焦段(zoom in到底)，焦距定在最遠焦，使鏡頭內影像為最模糊再對眼焦。

SR2取景器有防漏光的設計，眼睛貼住眼罩才會看到影像。

如果發現不需貼住也能看到影像，則請洽系辦工作人員調整。

領取攝影機後，攝影師應使用酒精清潔眼罩，避免感染眼疾。

片門片門是一個窗型開口，與底片幾乎零距離，片門規格會影響影像的長寬比例。

系上兩台SR2都已經改成超16 (Super 16)片門，會在底片上紀錄長寬比例為1.66的影像。

清理片門(Check Gate)因為片門非常接近底片，一旦任何物體沾黏在片門上，會直接在底片上形成陰影，非常難以挽救，故每次裝卸鏡頭或片盒，都務必要清理片門。

步驟如下：1.以手電筒逆光照射片門，檢查是否黏有毛屑異物2.如發現則以噴氣球從鏡頭側吹氣清除。

請注意持噴氣球的姿勢為反手，由下往上吹氣；機身要向前傾斜，異物才會掉出。

3.若一直無法清除異物，請洽系辦工作人員處理。

4.也要檢查鏡快門是否有損傷或異物，鏡頭側朝下，先移除電池，快門桿設在Off，才能轉動手動過片旋鈕，一邊旋轉一邊觀察，並以噴氣球吹氣清除。

※攝助每次更換片盒或鏡頭時，如果不能馬上替換，要立即蓋上片門蓋跟接口蓋，更換前再做一次清理片門的動作。

C：鏡頭系上的SR2使用PL mount鏡頭接環系統，鏡頭由一個可左右旋轉的鎖定環固定。

因為教學上的規劃，SR2只會搭配變焦鏡頭。

安裝鏡頭時，先將鎖定環逆時針鬆開，鏡頭上的光圈/焦距標線朝向機身左右面，將鏡頭接環上的小缺口對準機身接口的突起，確認鏡頭已經與機身密合，再將鎖定環順時針鎖上即完成。

一旦鬆開鎖定環，鏡頭就與機身脫離，所以拆卸鏡頭時，攝助務必緊握鏡頭以防掉落。

D：功能控制SR2沒有電源開關，只要裝上電池就能開始運作。

它的功能控制都在機身左側，由上至下分別是1.手動過片旋鈕：旋轉它會同時帶動過片抓勾以及旋轉鏡快門。

2.TEST(單格過片測試鈕)：鏡快門旋轉一圈，同時帶動底片移動一格。

3.快門桿：為三段式，最上方為Off，撥到最下方Start即開始攝影。

中間為Stand‐by，需配合把手使用。

4.快門鎖定撥鈕：只有其中一台有，可將快門桿鎖定於Stand‐by到Start兩段，或將快門桿鎖定於Off。

SR2可以安裝把手，左右皆可，但只有機身右側有接點。

橋接套件(見F:上腳架)與把手無法同時使用。

使用把手時，必須將快門桿撥至Stand‐by，才能透過把手啟動／停止攝影。

安裝前，請確認把手上的按鈕在Off狀態（長度較長），再插上把手接點，避免誤Roll底片。

E：片盒背側：機械式呎數表(部分片盒無法作用)頂側：安裝導桿，片盒安全扣左側/右側(外)：片盒開關，安全鈕右側(內)：鐵片心，順片桿左側(內)：塑膠片心，片心卡榫，順片桿，驅動齒輪前側：接合卡榫，導鉤，底片壓板，驅動齒輪底側：片圈長度指示線SR2使用的是400呎片盒。

片盒分成兩大部分，將呎數表面對自己，右側是生片區(Feed Side)，左側是熟片區(Take‐up Side)。

呎數表跟生片區的順片桿連動，順片桿在最外側時，呎數表指針停在最頂，表示生片區是全滿。

底片的帶動完全仰賴驅動齒輪，如果驅動齒輪依指示方向轉動不順暢，請立刻向系辦工作人員報修。

安裝底片安裝底片分成四階段。

在開始之前，請確實清除片盒內的底片殘屑，確認鐵片心與塑膠片心都在片盒內。

準備動作：把片盒的生片區朝上(壓板朝右)，與已拆封底片連同鐵盒裝入暗袋。

第一階段：生片區裝片。

1.先按住安全鈕，再依箭頭方向轉動片盒開關，打開片盒。

2.將順片桿撥到最外側固定。

3.將底片從鐵盒黑袋取出，摸索片頭，撕掉固定貼紙後把它貼在鐵盒上。

4.生片應依逆時針方向，齒孔朝下(BWinding)，5.拉出一段底片塞入右邊的縫隙中，緩緩推入，6.直到底片從壓板上方穿出一小段。

7.右手將穿入底片撥開避免壓折，左手將底片片心套至鐵片心，壓到底固定8.接著將順片桿扣上底片，注意順片桿是騎在底片上，才能確實順片9.即可關閉片盒，將片盒取出暗袋。

第二階段：預留片圈長度。

1.將片盒前側(壓板)面向自己，底側(指示線)朝前2.一手拉住露出的片頭，另一手依指示方向轉動齒輪3.把底片拉到指示線，保持適當鬆緊，如果太短則繼續拉出，太長則從對齊指示線的齒孔撕開4.接著把片頭塞入壓板另一邊的凹槽中，緩緩推入直到驅動齒輪開始轉動5.底片務必保持平整無折痕，如果發現有阻礙感，把底片抽出重新塞入，一旦有折痕則撕去，重新對齊指示線再裝第三階段：熟片區裝片。

1.驅動齒輪開始轉動後，依指示方向轉四到五次，將壓板朝左2.按住安全鈕後打開片盒開關。

3.先將順片桿撥到最外側，打開片心卡榫，4.把片頭從片心縫隙塞入，扣上卡榫，5.手指伸入片心空隙，依指示方向轉數圈，直到底片捲緊6.扣上順片桿，同樣注意要騎在底片上，再關閉片盒。

第四階段：做出片圈1.壓板面向自己，底側朝右，把底片塞入導鉤之間2.平行移動底片，直到右邊導鉤向左數三格齒孔都是透空3.左邊導鉤向左數應該可以看到三格齒孔4.右邊導鉤向右數應該可以看到三到四格齒孔到此裝片全部完成。

這時把片盒頂側朝上來看的話，就是上面三格下面四格，口訣念作上三下四，這是最適合的鬆緊程度，底片不會摩擦到片盒，也不會因過緊而拉斷。

裝好底片的片盒要裝上攝影機才能進行拍攝。

每組SR2都配有兩個片盒，可隨時替換不同感光度與片類的底片。

前置動作：先清理片門(Check Gate)，完成後，轉動過片旋鈕，讓兩隻抓勾不要突出，即可開始上片盒。

上片盒：一手握住頂側，食指壓住接合卡榫的柄，另一手扶住片盒下緣，向下稍微傾斜，先將卡榫插入導孔，確認導孔上側緊貼卡榫後，才把片盒放下，將安全扣撥到lock，完成上片盒動作。

卸除底片一捲400呎底片約可拍攝11分鐘，但一般不會把底片拍到用完(Roll Out)，而會蓋上鏡頭Roll 數秒，稱作Roll黑。

這個動作可以避免最後一個鏡頭被刮花或是受到不必要的感光。

前置動作Roll黑之後，將片盒從機身上取下，從壓板處撕斷底片，把熟片區朝上(壓板朝左)，準備兩個黑袋跟底片鐵盒，一起放入暗袋。

卸除熟片1.按住安全鈕，轉動開關打開片盒2.手指伸入片心順時針轉動數圈，直到撕斷的片尾被捲出。

3.將順片桿撥到最外側，打開片心卡榫，手指貼住片心內側，將底片向上提起。

注意不要將塑膠片心一起取出！遺失本零件將導致高額賠償！4.將底片依序裝入黑袋及鐵盒，取出暗袋後以電工膠帶封住鐵盒，清楚標示片類與拍攝捲號後儘速送沖。

卸除生片請一定要在暗袋中完成下列動作：1.把生片區朝上，開啟片盒。

依順時針旋轉底片，直到撕斷的片頭被捲出。

2.打開順片桿，雙手拇指壓住鐵片心，其餘手指伸入底片下方，將底片連同塑膠片心向上提起取出。

3.將底片依序裝入黑袋及鐵盒，取出暗袋後以電工膠帶封住鐵盒，並標示片類，特別註明為生片，以免搞混。

如果底片不易取出，可以將鐵片心中間的固定卡榫合上，連鐵片心一同提起，再以拇指將鐵片心推出，千萬不要把價格昂貴的鐵片心也裝進底片鐵盒！F：上腳架只要完成A至E的指示，SR2便能開始手持攝影。

如果需要上機拍攝，SR2不能直接使用系上腳架的雲台快拆板，而須使用橋接套件滑套+底板。

方向判別滑套一端有兩個孔洞，可以安裝支撐桿(俗稱象牙)，此端為前，與鏡頭同向。

底板一邊有按下後會自動彈回的防滑脫安全鈕，軌道有斜面的此側為尾端，朝向自己。

安裝方式1.將腳架油壓頭調整為水平。

2.先將雲台快拆板鎖在底板的底側。

底板有多組鎖孔，靠頭端開始鎖，才有調整重心的空間。

3.把滑套鎖上機身，把鎖定桿扳開(朝鏡頭方向推)4.壓住底板尾端的安全鈕，5.鏡頭面對底板軌道的斜面，再把滑套推入軌道，直到安全鈕彈回，將鎖定桿拉回即可固定。

拆卸方式一手握住機身把手，另一手扳開鎖定桿後，按住安全鈕，將機身往後拉出軌道。

G：其他配件SR2的配件還有跟焦器、遮光斗以及濾鏡組。

濾鏡要安裝在遮光斗上，遮光斗可直接鎖在鏡頭上，也可以安裝於支撐桿上；跟焦器一定要配合支撐桿使用。

G‐1：跟焦器 跟焦器由兩個組件構成：本體與驅動臂安裝方式 將驅動臂伸直裝上本體，稍微鎖緊螺絲之後，將本體ARRI的商標朝前，套入支撐桿至適當位置，鎖上固定螺絲，再將驅動臂的齒輪咬合鏡頭上的輪齒，鎖上驅動臂螺絲，轉動對焦環，確認可以帶動鏡頭對焦環，即安裝完成。
