Y型密封圈和规格及原理

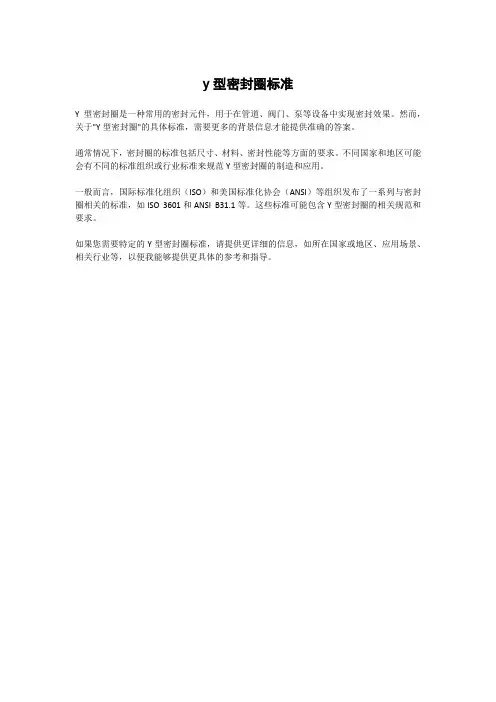

y型密封圈标准
Y型密封圈是一种常用的密封元件，用于在管道、阀门、泵等设备中实现密封效果。

然而，关于"Y型密封圈"的具体标准，需要更多的背景信息才能提供准确的答案。

通常情况下，密封圈的标准包括尺寸、材料、密封性能等方面的要求。

不同国家和地区可能会有不同的标准组织或行业标准来规范Y型密封圈的制造和应用。

一般而言，国际标准化组织（ISO）和美国标准化协会（ANSI）等组织发布了一系列与密封圈相关的标准，如ISO 3601和ANSI B31.1等。

这些标准可能包含Y型密封圈的相关规范和要求。

如果您需要特定的Y型密封圈标准，请提供更详细的信息，如所在国家或地区、应用场景、相关行业等，以便我能够提供更具体的参考和指导。

Ｙ形圈的概述、特点、分类、密封原理及应用Y形圈概述Y形圈密封形式是唇形密封，属于唇形密封圈的一种。

唇形密封圈是指将密封圈的受压面制成唇形并具有压力强化密封作用的一类密封件，结构形式有V 形、U形、Y形、L形、J形及各种特殊形状。

Y形密封圈的界面呈Y形，其摩擦系数较小，安装简单，广泛应用于高、低液压机械，水压、气动机械的往复运动活塞或活塞杆密封。

Y形圈可以通过改变断面结构和尺寸来适应压力和密封性能的要求。

Y形圈的特点Y形密封圈的特点是压力为15—25MPa，往复运动速度为0.15—0.5m/s时密封性能较好，动摩擦阻力较小。

下图所示为Y形密封圈的工作压力范围，工作压力和运动速度变化较大的场合应用时加挡圈，以免在工作过程中密封圈扭转而引起密封失效。

Y形圈的优、缺点如下（1）密封效果好，尤其用于解决低压、泄漏。

（2）结构简单、成本低、空间小。

（3）可靠性较差，关键部位要慎重选择，底部加挡圈可以提高抗压力。

（4）Y形圈作往复式活塞密封时，容易出现密封圈移位和“反转”现象，内压过高时，也可能发生“胶料挤出”现象。

Y形圈的分类按有无油分：液压Y形圈和气动Y形圈；按密封性质分：轴用Y形圈和孔用Y形圈；按截面形式分：等高Y形圈和高低唇Y形圈；按有无骨架分：无骨架Y形圈和有骨架Y形圈。

Y形密封圈密封原理Y形密封圈依靠其张开的唇边贴于密封副偶合面。

无内压时，仅仅因唇尖的变形而产生很小的接触压力。

在密封的情况下，与密封介质接触的每一点上均有与介质压力相等的法向压力，所以唇形圈底部将受到轴向压缩，唇部受到周向压缩，与密封面接触变宽，同时接触应力增加。

当内压再升高时，接触压力的分布形式和大小进一步改变，唇部与密封面配合更紧密，所以密封性更好，这就是Y形圈的“自封作用”。

由于这种自封作用，一个Y 形圈能有效的封住32MPa的高压。

压力赋能型密封的有效密封压力等于预压力与流体压力之和。

Y形密封圈通过唇边的作用将流体压力有效作用于密封，其预压力可以降到很小值，并且流体压力越高，预压力的效用越小，在高压场合，预压力的作用可以忽略不计。

Y型密封圈沟槽加工尺寸1. 密封圈的作用和分类密封圈是一种用于填充或覆盖机械设备或构件之间的缝隙，以防止液体、气体或粉尘的泄漏。

它们通常用于汽车、工业设备、液压系统等领域。

密封圈根据其形状和材料的不同，可以分为多种类型，其中包括O型圈、U型圈、Y型圈等。

2. Y型密封圈的特点Y型密封圈是一种特殊形状的密封圈，其横截面呈Y形。

Y型密封圈具有以下特点：•优异的密封性能：Y型密封圈的特殊形状使其在压缩时能够产生较大的密封力，从而提供出色的密封性能。

•良好的耐压性能：Y型密封圈能够承受较高的压力，在高压环境下依然能够保持良好的密封效果。

•适应性强：Y型密封圈可以适应不同形状和尺寸的密封槽，具有较好的适应性。

3. Y型密封圈沟槽加工尺寸的重要性Y型密封圈沟槽加工尺寸的准确性对于密封圈的密封性能和使用寿命具有重要影响。

如果沟槽加工尺寸不合适，可能会导致以下问题：•密封圈的安装困难：如果沟槽尺寸过小，密封圈安装时会受到较大的压力，导致安装困难甚至无法安装。

•密封圈的泄漏：如果沟槽尺寸过大，密封圈在工作时可能无法完全填充沟槽，导致泄漏问题。

•密封圈的寿命缩短：如果沟槽尺寸不合适，密封圈可能会受到额外的磨损和损坏，从而缩短其使用寿命。

因此，正确确定Y型密封圈沟槽的加工尺寸非常重要，可以确保密封圈的良好密封性能和较长的使用寿命。

4. Y型密封圈沟槽加工尺寸的确定方法确定Y型密封圈沟槽的加工尺寸需要考虑以下几个因素：4.1 密封圈尺寸首先，需要确定Y型密封圈的尺寸。

根据具体的应用需求和设备参数，选择合适的Y型密封圈尺寸。

4.2 沟槽尺寸沟槽尺寸的确定需要考虑密封圈的压缩量和材料的弹性。

一般而言，沟槽的宽度应略大于Y型密封圈的厚度，以确保密封圈能够完全填充沟槽并产生足够的密封力。

沟槽的深度应根据密封圈的压缩量和工作环境的要求进行确定，以保证密封圈在工作时能够达到合适的压缩程度。

4.3 沟槽形状Y型密封圈沟槽的形状应与Y型密封圈的横截面形状相匹配。

y形密封圈用在什么地方吗？导读：东晟密封圈告诉您：y形密封圈 y-rings，一般采用丁腈橡胶、天然橡胶、氯丁橡胶、乙丙橡胶、氟橡胶、硅橡胶以及共混胶制造。

除了O型外还有三角型、矩型、D型、T型、方型、心型、X型、五棱型、橄榄型等。

y形密封圈 y-rings一、密封圈性质的分类根据密封圈所用材质不同，性质上就产生不同的分类。

1.耐高温密封圈；2.耐高压密封圈；3.耐腐蚀密封圈；4.耐磨损密封圈；二、各类密封圈的作用1.y型密封圈是一种轴向作用的弹性橡胶密封圈，用作转轴无压密封。

密封唇有较好的活动性和适应性，可补偿较大的公差和角度偏差，可防止内部油脂或油液向外漏泄，也可防止外界的溅水或尘埃的侵入。

2.y形密封圈主要用于静密封和往复运动密封。

用于旋转运动密封时，仅限于低速回转密封装置。

V型密封圈一般安装在外圆或内圆上截面为矩形的沟槽内起密封作用。

3.y形密封圈广泛应用于往复动密封装置中。

说明：另外，还有弹簧张力（弹簧蓄能）密封圈，是在PTFE密封材料之中加入一个弹簧，有O型弹簧，V型弹簧，U型弹簧。

二、孔用YX型密封圈简单描述：1.产品用途：用于往复运动液压油缸中活塞的密封。

适用范围：TPU：一般液压缸、通用设备液压缸。

2.CPU：工程机械用液压缸及高温、高压用油缸。

材质：聚氨酯TPU、CPU、橡胶。

3.产品硬度：HS85±2°A 工作温度：TPU：- 40～+80℃ CPU：-40～+120℃工作压力：≤32Mpa 工作介质：液压油、乳化液。

三、YX型孔用挡圈简单描述：1.产品用途:本标准适用于油缸工作压力大于16MPa时配合YX型密封圈使用,或油缸偏心受力时,起保护密封圈的作用. 工作温度:-40～+100℃。

2.工作介质:液压油、乳化液、水产品硬度：HS 92±5A 材质：聚四氟乙烯。

四、轴用YX型密封圈简单描述：1.产品用途:用于往复运动液压油缸中活塞杆的密封适用范围:TPU:一般液压缸、通用设备液压缸。

机械部标准轴用Y型圈Yxd y形密封圈的基本参数及材料、应用、介质来源于：广东东晟密封件科技有限公司dshmf 机械部标准轴用Y型圈Yxd y形密封圈y型密封件密封件厂导读：广泛应用于往复运动密封装置中。

另外，还有弹簧张力（弹簧蓄能）密封圈，是在PTFE密封材料之中加入一个弹簧，有O型弹簧，V型弹簧，U型弹簧。

关键词：y形密封圈 y型密封圈密封件厂y形密封圈材料：天然橡胶（温度0-80）适用于饮用水、热水、无油空气等，不适用于石油类介质。

y形密封圈应用与耐介质性：材料弹性模量大，强度高，其他性能同上。

-30～80℃，用于制作“O”形圈、“Y”形圈、防尘圈等，应用于工程机械及高压液压系统的密封。

机械部标准轴用Y型圈Yxdy形密封圈产品详情参数说明：一、技术参数> Technical Data1、压力>Pressure[Mpa]：40mpa2、温度>Temperature(℃>)：-35至+100℃3、速度Sliding speed(m/s)：1m/s4、介质>Medium:液压油、阻燃油、水、气Mineral oil based hydraulic fluids,barely flammable hydraulic fluids, water,air and others.二、材料Material1、标准件Standard：PU(shore90-95A)2、特殊Special(on request)：FKM三、设计标准或互换件Standard or can fit the groove1、JB/ZQ 42652、GYI四、工作需求准备1、工作压力Pressure：160bar—200bar—400bar2、最大挤出间隙Max Gap E：E≤0.6mm—E≤0.4mm—E≤0.4mm ————————————————————————————订货范例 Order Example for standard version:缸径 Diameter D=100mm订货号 Order Code Yxd100*112*14Installation Dimension table based on Metric Size——————————————————————。

Y型密封圈规格型号及密封原理
1.Y型密封圈1/4''×1/2''
2.Y型密封圈1/2''×5/8''
3.Y型密封圈5/8''×3/4''
4.Y型密封圈3/4''×1''
5.Y型密封圈1''×1-1/4''
密封原理的具体过程如下：
1.压缩预紧：将Y型密封圈装置于两个密封面之间，通过预紧力使密封面紧密贴合，封闭间隙。

2.密封效应：在受到内外压力的作用下，Y型密封圈的斜圆锥面会形成一个凸起，增加密封间隙的贴合度。

密封圈的背面则会弯曲一小段，进一步增加密封效果。

3.密封气囊效应：当发生压力差的情况下，Y型密封圈的背面会产生密封气囊效应，进一步增强密封性能。

总结
Y型密封圈通过其特殊的结构和工作原理，实现了可靠的密封效果。

在工业生产和机械设备上广泛应用，用于密封液体、气体等介质的泄漏。

选择合适的规格型号和材料，能够满足不同工作条件下的密封需求，确保设备的正常运行和生产的顺利进行。

y型密封圈国家标准Y型密封圈国家标准。

Y型密封圈是一种常用的密封元件，广泛应用于机械设备、汽车、航空航天等领域。

Y型密封圈国家标准是对Y型密封圈的设计、材料、尺寸、性能等方面进行规范，旨在保障产品质量，提高产品性能，促进行业发展。

本文将对Y型密封圈国家标准进行详细介绍，以便相关行业从业者和用户了解和应用。

一、标准范围。

Y型密封圈国家标准主要包括以下内容，Y型密封圈的分类、命名规则、材料要求、尺寸和公差、性能要求、试验方法、标志、包装、运输和贮存。

这些内容涵盖了Y型密封圈的设计、制造、使用和管理全过程，是保证产品质量和性能的重要依据。

二、标准意义。

Y型密封圈国家标准的制定和实施，对行业发展和产品质量具有重要意义。

首先，标准的实施可以统一产品的设计、制造和使用要求，提高产品的互换性和通用性，降低生产成本，促进资源共享和合作发展。

其次，标准可以规范产品的质量和性能，提高产品的可靠性和安全性，保障用户的利益，树立行业形象，提升市场竞争力。

再次，标准可以推动技术创新和进步，促进行业技术水平的提高，推动产业升级和转型，促进行业可持续发展。

三、标准内容。

Y型密封圈国家标准的内容主要包括以下几个方面：1. 分类和命名规则，对Y型密封圈按照其结构、材料、用途等进行分类，并规定相应的命名规则，以便用户正确选择和应用。

2. 材料要求，规定Y型密封圈所采用的材料种类、性能指标、加工工艺等要求，以保证产品的耐磨、耐腐蚀、耐高温等性能。

3. 尺寸和公差，规定Y型密封圈的尺寸范围、公差要求，以保证产品的装配和使用要求。

4. 性能要求，规定Y型密封圈的密封性能、耐压性能、耐磨性能、耐腐蚀性能等要求，以保证产品的可靠性和安全性。

5. 试验方法，规定Y型密封圈的检验方法、试验项目、试验条件等要求，以保证产品符合标准要求。

6. 标志、包装、运输和贮存，规定Y型密封圈的标志标识、包装要求、运输和贮存条件，以保证产品的追溯性和完好性。

四、标准应用。

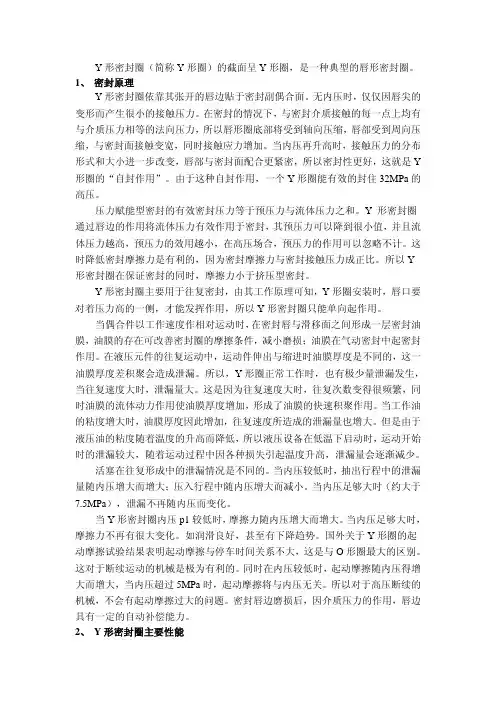

Y形密封圈（简称Y形圈）的截面呈Y形圈，是一种典型的唇形密封圈。

1、密封原理Y形密封圈依靠其张开的唇边贴于密封副偶合面。

无内压时，仅仅因唇尖的变形而产生很小的接触压力。

在密封的情况下，与密封介质接触的每一点上均有与介质压力相等的法向压力，所以唇形圈底部将受到轴向压缩，唇部受到周向压缩，与密封面接触变宽，同时接触应力增加。

当内压再升高时，接触压力的分布形式和大小进一步改变，唇部与密封面配合更紧密，所以密封性更好，这就是Y 形圈的“自封作用”。

由于这种自封作用，一个Y形圈能有效的封住32MPa的高压。

压力赋能型密封的有效密封压力等于预压力与流体压力之和。

Y 形密封圈通过唇边的作用将流体压力有效作用于密封，其预压力可以降到很小值，并且流体压力越高，预压力的效用越小，在高压场合，预压力的作用可以忽略不计。

这时降低密封摩擦力是有利的，因为密封摩擦力与密封接触压力成正比。

所以Y形密封圈在保证密封的同时，摩擦力小于挤压型密封。

Y形密封圈主要用于往复密封，由其工作原理可知，Y形圈安装时，唇口要对着压力高的一侧，才能发挥作用，所以Y形密封圈只能单向起作用。

当偶合件以工作速度作相对运动时，在密封唇与滑移面之间形成一层密封油膜，油膜的存在可改善密封圈的摩擦条件，减小磨损；油膜在气动密封中起密封作用。

在液压元件的往复运动中，运动件伸出与缩进时油膜厚度是不同的，这一油膜厚度差积聚会造成泄漏。

所以，Y形圈正常工作时，也有极少量泄漏发生，当往复速度大时，泄漏量大。

这是因为往复速度大时，往复次数变得很频繁，同时油膜的流体动力作用使油膜厚度增加，形成了油膜的快速积聚作用。

当工作油的粘度增大时，油膜厚度因此增加，往复速度所造成的泄漏量也增大。

但是由于液压油的粘度随着温度的升高而降低，所以液压设备在低温下启动时，运动开始时的泄漏较大，随着运动过程中因各种损失引起温度升高，泄漏量会逐渐减少。

活塞在往复形成中的泄漏情况是不同的。

当内压较低时，抽出行程中的泄漏量随内压增大而增大；压入行程中随内压增大而减小。

密封圈规格型号大全密封圈是一种常见的机械密封元件，广泛应用于各种机械设备中，用于防止液体、气体、粉末等介质的泄漏。

密封圈的规格型号种类繁多，不同的机械设备需要使用不同规格型号的密封圈，以确保其密封性能和使用寿命。

本文将为大家介绍密封圈的规格型号大全，希望能对大家的工作和生活有所帮助。

1. O型圈。

O型圈是一种圆形的密封圈，其截面呈圆形，被广泛应用于静态密封和动态密封中。

O型圈的规格型号通常以直径和截面直径为单位，常见的规格有，102、152.5、203等。

O型圈适用于各种密封场合，具有安装方便、密封可靠等特点。

2. Y型圈。

Y型圈是一种特殊结构的密封圈，其截面呈Y形，适用于高压密封场合。

Y型圈的规格型号通常以直径和截面直径为单位，常见的规格有，254、305、406等。

Y型圈具有耐高压、耐磨损等特点，适用于液压设备、高压管路等场合。

3. 方圈。

方圈是一种截面呈方形的密封圈，适用于各种密封场合。

方圈的规格型号通常以边长和截面直径为单位，常见的规格有，20203、30304、40405等。

方圈具有密封性能好、耐高温等特点，适用于高温密封场合。

4. V型圈。

V型圈是一种截面呈V形的密封圈，适用于轴向密封场合。

V型圈的规格型号通常以直径和截面直径为单位，常见的规格有，203、254、305等。

V型圈具有密封性能好、耐磨损等特点，适用于各种轴向密封场合。

5. U型圈。

U型圈是一种截面呈U形的密封圈，适用于各种密封场合。

U型圈的规格型号通常以直径和截面直径为单位，常见的规格有，255、306、408等。

U型圈具有耐油、耐磨损等特点，适用于各种密封场合。

6. 梅花圈。

梅花圈是一种特殊结构的密封圈，其截面呈梅花形，适用于高温高压密封场合。

梅花圈的规格型号通常以直径和截面直径为单位，常见的规格有，305、406、508等。

梅花圈具有耐高温、耐高压等特点，适用于锅炉、换热器等设备的密封。

以上就是密封圈的规格型号大全，不同的密封圈适用于不同的密封场合，选择合适的规格型号对于机械设备的密封性能至关重要。

yx密封圈规格1. 引言本文档旨在介绍yx密封圈的规格信息，包括材料、尺寸和应用。

yx密封圈是一种常用于工业领域的密封件，广泛应用于液压系统、气动系统和机械设备中。

通过了解yx密封圈的规格，用户能够选择适合自己需求的产品，并确保其在实际使用中具有优异的性能和可靠的密封效果。

2. yx密封圈材料yx密封圈可使用多种材料制造，常见的材料包括：•橡胶：橡胶密封圈具有良好的弹性和耐磨性，适用于多种介质和工作条件。

常见橡胶材料包括丁腈橡胶（NBR）、氟橡胶（FKM）和硅橡胶（VMQ）等。

•聚氨酯：聚氨酯密封圈具有较高的耐磨性和耐油性，适用于液压系统等高压工作环境。

•聚四氟乙烯（PTFE）：PTFE密封圈具有优异的耐腐蚀性和低摩擦系数，适用于化学工业领域。

•金属：一些程度上，金属密封圈可以提供更高的压缩强度和耐高温性能，常见材料包括不锈钢、铜和铝等。

3. yx密封圈尺寸yx密封圈的尺寸因用途而异，以下是一些常见的尺寸规格参考：•内径（ID）：指密封圈内部的直径，通常以毫米（mm）为单位。

•外径（OD）：指密封圈外部的直径，通常以毫米（mm）为单位。

•截面宽度（CS）：指密封圈在截面上的宽度，通常以毫米（mm）为单位。

yx密封圈的尺寸可以根据实际需求进行定制，确保在特定应用中达到最佳的密封效果。

4. yx密封圈应用yx密封圈广泛应用于各种领域和行业，包括但不限于以下几个方面：•液压系统：yx密封圈用于密封液压缸、阀门和管道连接，确保液压系统的正常运行和密封效果。

•气动系统：yx密封圈用于密封气动缸、气动阀门等部件，保证气动系统的稳定性和可靠性。

•机械设备：yx密封圈在各类机械设备中用于防止润滑油、液体或气体泄漏，提升设备的性能和寿命。

•汽车工业：yx密封圈被广泛应用于汽车发动机、传动系统等关键部位，确保汽车的安全性和可靠性。

5. 结论yx密封圈是一种常用的密封件，具有多种材料和尺寸可选。

通过了解yx密封圈的规格，用户可以选择适合自己需求的产品，并确保其具备良好的性能和可靠的密封效果。

Y型密封圈和规格及原理
Y型密封圈的规格可以根据具体的使用条件和要求进行定制，一般包
括内径（ID）、外径（OD）、厚度（T）等。

由于密封圈需要与密封的零
件进行配合，所以其规格必须与零件的尺寸相适应。

除了常见的标准尺寸外，根据特定的要求还能够定制非标准尺寸的Y型密封圈。

Y型密封圈的原理主要是通过其特殊的截面形状实现密封效果。

Y型
截面具有良好的适应性和弹性，能够在受力时产生压力，从而与密封的零
件形成紧密的配合，阻止介质的泄漏。

Y型密封圈的截面形状类似于一个
由三个曲线组成的Y字形，其中两条曲线位于上半部分，一条曲线位于下
半部分。

这种特殊的形状使得Y型密封圈具有较高的密封性能。

1.将Y型密封圈安装在密封的零件上，使其内径与轴或孔配合。

2.当环境中存在一定的压力时，Y型密封圈的上半部分受到压力作用，产生一定的压力力在密封零件上。

3.密封零件受到压力力作用后，会与Y型密封圈形成紧密的配合，并
产生一定的摩擦力。

4.密封零件与Y型密封圈之间的摩擦力能够有效地阻止介质的泄漏。

需要注意的是，Y型密封圈的密封性能受到许多因素的影响，如安装
过程中的误差、密封零件的表面质量等。

为了确保Y型密封圈的正常工作，需要正确地选择尺寸，保证安装的质量，同时要对其进行定期的检查和更换。

总结起来，Y型密封圈是一种常用的密封元件，具有良好的密封性能。

它的规格可以根据具体需求进行定制，工作原理是通过特殊的截面形状产
生压力力和摩擦力，阻止介质的泄漏。

在使用过程中需要注意选择合适的尺寸，正确安装，并定期进行检查和更换，以保证其正常工作。

Y型密封圈规格型号及密封原理
Y型密封圈的规格型号有很多，根据不同的应用场合和要求，可以选
择不同材料和尺寸的密封圈。

最常用的材料有橡胶，比如丁腈橡胶（NBR）、氟橡胶（FKM）、硅橡胶（VMQ）等。

除了橡胶材料，还可以使
用一些金属材料，比如不锈钢。

根据具体的工艺要求，密封圈的尺寸也有
不同的选择，一般根据密封口的直径和厚度来确定。

1.基于压缩变形：当Y型密封圈安装在密封孔中时，外部的压力作用
在密封唇上，密封唇会受到压缩变形，从而填充密封间隙，保证密封效果。

2.基于侧壁摩擦力：由于Y型密封圈的特殊形状，它可以通过与密封
孔的侧壁产生摩擦力来增强密封效果。

密封圈的密封唇与密封孔的侧壁接触，形成摩擦力，提高密封性能。

3.基于弹性恢复：Y型密封圈的材料通常具有较好的弹性，可以在外
力作用下发生变形，并在力释放后恢复到原来的形状。

这种弹性恢复特性
使得Y型密封圈能够适应不同的工作状态并保持良好的密封性能。

总之，Y型密封圈通过压缩变形、壁摩擦力和弹性恢复等原理来实现
密封效果。

它具有结构简单、密封可靠、耐磨耐油等特点，在工业设备中
广泛应用。

y型密封圈的设计标准
一、规格尺寸
1.按照相关标准进行设计，根据实际使用需求进行选择。

2.对于内径、外径、线径等尺寸，应当符合标准规格，同时考虑安装空间和配合要求。

二、材料选择
1.根据使用环境和使用寿命等因素，选择耐腐蚀、耐磨损、耐老化等性能较好的材料。

2.材料应具有较好的加工性能，易于进行切削、成型和焊接等加工操作。

三、硬度要求
1.根据使用要求，选择合适的硬度等级，以保证密封圈具有较好的弹性和密封性能。

2.硬度应符合相关标准规定，避免过低或过高影响密封效果和使用寿命。

四、耐磨损性
1.选择具有较好耐磨损性能的材料，以降低密封圈在使用过程中的磨损速度。

2.设计时考虑提高密封圈的耐磨性能，如增加耐磨层、涂覆耐磨涂层等。

五、耐腐蚀性
1.根据使用环境选择具有较好耐腐蚀性能的材料，以延长密封圈的使用寿命。

2.考虑采用表面处理技术提高材料的耐腐蚀性能，如镀锌、喷塑等。

六、压缩永久变形
1.设计时考虑控制密封圈的压缩永久变形量，以保证密封圈在使用过程中的密封性能。

2.通过优化结构设计、选用高弹性材料等措施降低压缩永久变形量。

七、抗老化性能
1.选择具有较好抗老化性能的材料，以延长密封圈的使用寿命。

2.通过优化材料配方、添加抗老化助剂等措施提高材料的抗老化性能。

八、安装要求
1.根据实际使用情况，设计合适的安装方式和安装尺寸，以保证密封圈能够正确安装和使用。

2.安装过程中应避免划伤、扭曲等损伤密封圈的情况发生。

Y型密封圈的作用|Y型密封圈各规格的优缺点在密封产品中有很多密封圈适合用于液压系统，其中Y型密封圈就是其中的一种密封圈，Y型密封圈经常用于汽车的液压系统内对于活塞起的密封，还有其他的一些液压装置和液压缸等。

密封圈的产品质量直接影响到设备的性能，由于密封的介质的不同可以使用不同的材质的y型密封圈，经常用到的两种是nbr和epdm的。

Y型密封圈在机构上属于唇边密封圈的范畴，有低唇和高唇之分。

对传统密封圈生产工艺以模压为主，目前较为先进的工艺是采用车削设备，工艺流程简单，成品率高，这也是目前最先进的手法，可以生产出非常精密的Y形的密封圈。

各种规格的Y型密封圈与其它类型密封装置相比有以下优缺点:1、密封性能可靠;2、摩擦阻力小，运动平稳;3、耐压性好，使用压力范围广;4、结构简单，价格低廉;5、安装方便。

Y型密封圈主要缺点是只能单向起作用，活塞类的双向密封需使用一对Y型密封圈，增加了轴向尺寸;普通Y形密封圈的断面尺寸大于O型密封圈，所以安装沟槽尺寸较大，为了便于安装有时需使用分割式沟槽。

现在许多国家开发了小断面尺寸Y 型圈，尺寸与安装问题正在逐步改善。

Y型密封圈的作用主要体现在液压缸中活塞杆或是活塞密封中，Y型圈的密封可分为两种压力情况，在没有介质压力的时候仅靠唇口的预压缩量来贴近密封圈起到密封的作用，在具有介质压力的时候，介质会填充到内唇好外唇之间的沟槽当中，分别对两个唇其到压力推动作用，使两唇涨的更开，然后贴近滑动零件，所以在Y型密封圈安装的时候腔体要面向介质安装。

资深密封圈工程师提示,Y型圈能够承受的最大工作压力在20Mpa左右，当压力超过这个值的时候可以辅助支撑环来固定使承受压力增大。

Y型圈还具有一定的自补偿能力，应对在使用中逐渐磨损的情况。

所以Y型密封圈适合作用于中、低压往复运动的密封。

如活塞与缸筒、活塞杆与活塞盖等。

它主要依靠唇部紧贴于被密封表面，而起密封作用。

所以，密封唇尖易于磨损和发热变形。

y型密封圈的选用内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.密封材料的种类广泛性，增加Y型密封圈性能特征的普遍采用，同时密封结构设计经过东晟设计员的巧手出现各类型号密封形成机械设备工业的追求。

根据液压密封的工作设备条件选择正确的密封圈材料，液压Y型密封圈常用的橡胶材料有丁晴橡胶（NBR），以及耐热性强、耐油性好的氟橡胶（FKM）；对于有耐磨性和耐压性能要求的选用聚氨酯橡胶材质。

除了考虑密封材料的性能优势和价格状况，还要考虑哪些哪些基础条件？（密封圈,Y 型密封圈,丁晴橡胶（NBR）,密封圈材料）1、Y型密封圈的工作温度：适用的橡胶、塑料密封适用温度范围差异较大，选用材料时要确切掌握密封件的工作温度，；或根据材料工作温度范围，控制元件、系统、密封件的溫升。

2、密封圈结构型式：密封件结构型式与密封工作原理本不相同，必然对材料的弹性、强度、变形率等多项力学性能要求不同。

3、Y型密封圈工作介质类型：Y型密封圈工作介质是液体还是气体，如果是液体要考虑液体与材料的相容性；气体也要考虑材料与润滑剂、润滑脂的相容性；气体和负压密封还要注意透气性。

如果密封材料和密封流体相容，会导致密封件膨胀或收缩，发生故障。

膨胀引起摩擦阻力增加，同使密封件滚动。

4、Y型密封圈的工作压力：工作压力是液压、气动系统的主要工作参数，可在1～400MPa范围之间变动，材料的耐压能力应考虑应用环境是否承受得了。

5、动密封或静密封：动密封对材料的摩擦、磨损性能有相应要求，应根据运动速度大小选择摩擦系数合适的材料。

使用寿命需根据运动速度和选择材料的耐磨性。

低速要求时，应特别注意材料摩擦系数的大小以及动、静摩擦系数之差。

6、Y型密封圈的工作环境有无污染：如果工作环境有粉尘污染，会加剧材料磨损，应提高材料的耐磨性。

Y形密封圈的特性Y形圈正常工作时，也有极少量泄漏发生。

这是由于活塞运动时油膜积聚造成的。

研究表明，活塞在往复行程中的泄漏情况是不同是。

当内压较低时，抽出行程中的泄漏量随内压增大而增大；压入行程中则随内压增大而减小。

当内压足够大时（约大于7.5MPa）,泄漏量不再随内压而变化。

图5-24是国外的试验结果。

此结果是在保持11.25MPa的高压而使低压变化的情况下得到的，当低压侧的压力上升到接近高压侧时，泄漏接近于常数。

由图5-24还可看出，泄漏与往复运动速度的关系。

当往复速度大时，泄漏量增大。

这的因为往复速度大时，往复次数变得很频繁，油膜的流体动力作用使用油膜厚度增大，形成了油膜的快速积聚作用。

应指出，当工作油的粘度越大，油膜厚度的增大越大，因此往复速度所造成的泄漏量也越大。

Y形密封圈摩擦特性当Y形密封圈内压Pi较低时，摩擦力随内压增大而增大。

当内压足够大时，摩擦力不再有很大变化。

若润滑良好，甚至有下降趋势。

图5-25为国外关于Y形密封圈的起动摩擦试验结果。

由图看出，起动摩擦与停车时间关系不大，这是与O形圈最大的区别。

这对于断续运动的机械是极为有利的。

同时，在内压较低时，起动摩擦随内压的增大而增大，但内压超过5MPa时，起动摩擦将与内压无关。

所以对于高压断续运动的机械，不要担心有起动摩擦过大的问题。

图5-26为国外对U形密封所做的试验结果。

因为U形圈与Y形圈的特性相差不大，故在这里引用。

密封圈的胶料硬度为90绍尔A。

途中曲线表示不同的滑动速度V。

由试验知，摩擦力的大小与橡胶的硬度和滑动速度有关。

硬度大的U形圈，摩擦阻力小；往复速度大时，摩擦阻力也小。

由于有多种因素影响U形圈的摩擦，使得U形圈的摩擦系数在整个往复行程中不是一个常数。

1—v=1.52m/min；2—v=3.05m/min3—v=6.10m/min；4—v=9.14m/min19)Y形密封圈撕裂、挤出和反转现象U形密封圈在高压下唇的内侧作用有很高的压力。

Y型密封圈规格型及密封原理Y型密封圈是一种常用的密封件，它的形状呈“Y”字型，因此得名。

该密封圈主要由两个交叉的弹性圆环组成，能够提供双向密封。

Y型密封圈广泛应用于液压系统、气动系统、汽车工业、机械制造等领域，具有密封性好、耐磨损、寿命长等优点。

1.Y1型密封圈：适用于通径较小的密封要求，一般用于液体介质。

2.Y2型密封圈：适用于通径较大的密封要求，一般用于气体介质。

3.Y3型密封圈：适用于耐高温、耐压要求较高的场合，一般用于特殊介质。

4.Y4型密封圈：适用于密封要求高、抗压能力强的场合，一般用于工程机械等领域。

Y型密封圈的密封原理主要是通过其特殊的结构来实现。

当压力作用在Y型密封圈的密封面上时，圆环受到挤压变形，使接触面间产生预压，并将密封面与被密封部件之间的间隙密封起来。

由于Y型密封圈的两个交叉台面相互配合，能够产生较大的接触力，并具有良好的密封效果。

1.静止密封：当被密封部件相对静止时，Y型密封圈在其剖面处与密封面接触，通过预压力将间隙密封起来，实现静止密封。

2.动态密封：当被密封部件相对运动时，Y型密封圈在接触面上形成切向梯形密封区，动密封过程中压缩变形产生摩擦力，使密封面间的间隙变窄，达到动态密封效果。

Y型密封圈优点很多。

首先，它具有良好的密封性能，能够有效防止介质的泄漏。

其次，Y型密封圈具有较长的使用寿命和较好的耐磨性能，能够承受较大的压力和温度。

此外，Y型密封圈结构简单，安装方便，成本较低。

因此，Y型密封圈被广泛应用于各行各业的密封领域。

总而言之，Y型密封圈是一种重要的密封件，其规格型号多样，密封原理简单有效。

作为一种双向密封器件，Y型密封圈具有良好的密封性能、耐磨损性能和可靠的工作原理，应用广泛。

对于不同的应用要求，可以选择不同规格型号的Y型密封圈，以满足不同的密封需求。
