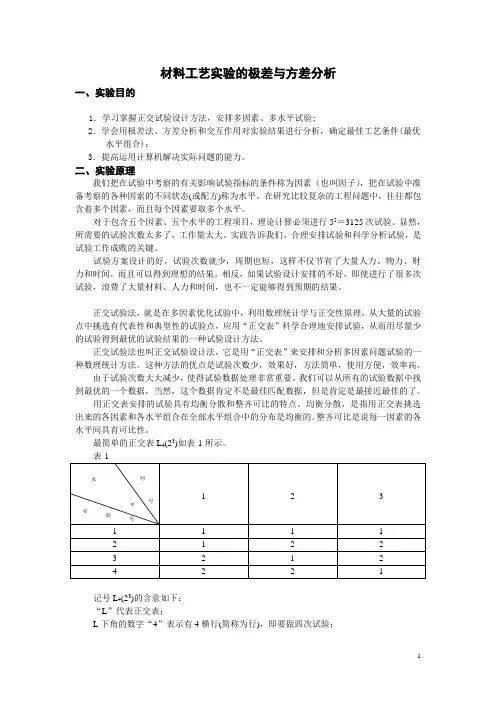

材料工艺实验的极差与方差分析一、实验目的1．学习掌握正交试验设计方法，安排多因素、多水平试验;2．学会用极差法、方差分析和交互作用对实验结果进行分析，确定最佳工艺条件(最优水平组合)；3．提高运用计算机解决实际问题的能力。
二、实验原理我们把在试验中考察的有关影响试验指标的条件称为因素（也叫因子），把在试验中准备考察的各种因索的不同状态(或配方)称为水平。
在研究比较复杂的工程问题中，往往都包含着多个因素，而且每个因素要取多个水平。
对于包含五个因素、五个水平的工程项目，理论计算必须进行55＝3125次试验。
显然，所需要的试验次数太多了，工作量太大。
实践告诉我们，合理安排试验和科学分析试验，是试验工作成败的关键。
试验方案设计的好，试验次数就少，周期也短，这样不仅节省了大量人力、物力、财力和时间，而且可以得到理想的结果。
相反，如果试验设计安排的不好，即使进行了很多次试验，浪费了大量材料、人力和时间，也不一定能够得到预期的结果。
正交试验法，就是在多因素优化试验中，利用数理统计学与正交性原理，从大量的试验点中挑选有代表性和典型性的试验点，应用“正交表”科学合理地安排试验，从而用尽量少的试验得到最优的试验结果的一种试验设计方法。
正交试验法也叫正交试验设计法，它是用“正交表”来安排和分析多因素问题试验的一种数理统计方法。
这种方法的优点是试验次数少，效果好，方法筒单，使用方便，效率高。
由于试验次数大大减少，使得试验数据处理非常重要。
我们可以从所有的试验数据中找到最优的一个数据，当然，这个数据肯定不是最佳匹配数据，但是肯定是最接近最佳的了。
用正交表安排的试验具有均衡分散和整齐可比的特点。
均衡分散，是指用正交表挑选出来的各因素和各水平组合在全部水平组合中的分布是均衡的。
整齐可比是说每一因素的各水平间具有可比性。
最简单的正交表L4(23)如表-1所示。
表-1记号L4(23)的含意如下：“L”代表正交表；L下角的数字“4”表示有4横行(简称为行)，即要做四次试验；括号内的指数“3”表示有3纵列(简称为列)，即最多允许安排的因素个数是3个；括号内的数“2”表示表的主要部分只有2种数字，即因素有两种水平l与2，称之为l 水平与2水平。
正交设计助手II 3.1 软件介绍及使用实例说明
一、软件各模块介绍
1.软件简介
正交设计助手II 3.1 是一款针对正交实验设计及结果分析而制作的专业软件。
正交设计方法是我们常用的实验设计方法，它让我们以较少的实验次数得到科学的实验结论。
但是我们经常不得不重复一些机械的工作，比如填实验安排表，计算各个水平的均值等等。
正交设计助手可以帮助您完成这些繁琐的工作。
此款软件支持混合水平实验，支持结果输出到RTF、CVS、HTML页面和直接打印。
2.创建与管理工程
打开软件后，在文件菜单项下可以“新建工程”或“打开工程”，工程文件以lat作为扩展名。
如下图所示
注意：在"实验项目树"区域，右键点击当前的工程名，可修改工程名称。
3.设计实验
新建实验：在当前工程文件中新增一个实验项目，一个工程可包含多个实验项目。
每个实验项目包括有
（1）实验名称、实验描述（实验编号及简要说明）、选用的正交表类型(是标准正交表还是混合水平表)
（2）选用的正交表（如L27_3_13或x_L2-3_8等）
（3）表头设计结果（每个实验因素的名称、所在列及各水平的描述）。
单击实验—新建实验，如下图所示
该软件支持混合水平实验设计，你将可以选择一个更为合适您的实验的混合水平表(使用工具blend.exe - 混合水平表编辑器 - 改造系统提供的标准正交表)。
如果是混合水平实验，要注意每列所能支持的最大水平数。
注意：右键点击当前的实验名称，可以修改实验信息或删除当前实验。
4.分析实验结果
（1）直观分析：根据所选用的正交表对当前实验数据作出基本的直观分析表。
（2）因素指标：以直观分析表的结果，作出当前的因素指标图（即效应曲线图）。
（3）交互作用：选择两个因素进行交互作用分析，作出交互作用表。
（4）方差分析：设定数据中的误差所在列，并选择所要采用的F检验临界值表。
计算出偏差平方和（S值）和F比。
并给出显著性指标。
注意：如果实验数据未正确输入，系统不能进行分析操作。
5.输出结果
（1）保存RTF:将当前选择的实验页，即当前打开工程的当前选定实验项目的当前结果页（如实验设计表或直观分析表等）输出成RTF文件，可以用Word打开阅览。
（2）保存CVS:同上述，将当前选定的实验项目的当前结果页（只能是表格）保存成CVS文件，可以用Excel打开阅览。
（3）保存HTML:同上述，将当前表格存成HTML文件。
（4）直接打印:同上述，将当前表格以草稿方式输出到打印机，适用于快速打印结果。
保存图形：将当前选择的实验因素指标图保存为BMP图形文件。
6.改造正交表
为了满足混合正交实验设计的需要，本软件提供了一个正交表改造工具-混合水平表编辑器：blend.exe。
可以对标准正交表进行合理的改造以适应用于特殊的实验设计要求。
文件-创建：以系统提供的多个标准正交表为源，通过两种方式来改造正交表。
(1)合并法-适用于在较少水平数的正交表中安排更多水平数的实验。
操作如下：选择一个正交表，并选择要合并的列，从菜单或工具栏上点“合并”，即可。
(2)拟水平法-适用于在较多水平数上的正交表中安排较少水平数的实验。
操作如下：先选择一个正交表，在右边表格里，选择一个要替换的单元格，点鼠标右键，会
弹出一个菜单，列出当前列的所有水平数，选一个水平数来替换当前选中的单元格的水平数。
完成编辑后，从菜单或工具栏执行“保存”，将改动被保存下来以供正交设计助手使用。
如果对改动不满意，可以点击“恢复”，将恢复到正交的初始状态。
文件-管理：可以删除保存的混合水平表。
如果对某个表不满意或是不再使用，请删除它。
系统为区分标准正交表与混合水平表，自动为每个生成的混合表加上了x_的前缀，请不要手工修改它。
二、正交设计助手使用实例
下面以分析某化合物合成实验中温度、配比、反应时间等对实验结果的影响为例详细介绍了正交设计助手的使用实例，该实验是3因素2水平，不考虑交互影响。
详细过程如下：
1.新建工程
2.选择新建实验项目，会出现设计向导。
依次填写实验名称及描述，选择正交表，因素（即影响因素）与水平（即每个因素下选的变化数值），最后点击确定。
3.点击工程前的“+”，就会出现你设置好的实验计划表4．输入实验结果
5．再选择分析按钮在其中选择所需分析方法，或者选择相应的分析方法的快捷键。
（1）点击直观分析，出现
（2）点因素指标，出现下图
这个结果说明120 ℃比100 ℃好，配比1:1比1:0.5 好，反应时间对实验结果没什么影响。
6．如需输出该效应曲线图，点击输出—保存图形，即可将此图形文件保存至指定目录。
7．如需保存工程可点<文件>选择<保存工程>或者点击快捷键。
注：该实验是3因素2水平，不考虑交互影响。
若考虑交互影响可参阅课堂课件中正交实验的表头设计的相关内容，然后选取合适的正交表即可。
若实验为混合正交，则需先借助混合水平表编辑器（blend.exe）改造标准正交表，然后再将将改动被保存下来以供正交设计助手使用即可。
