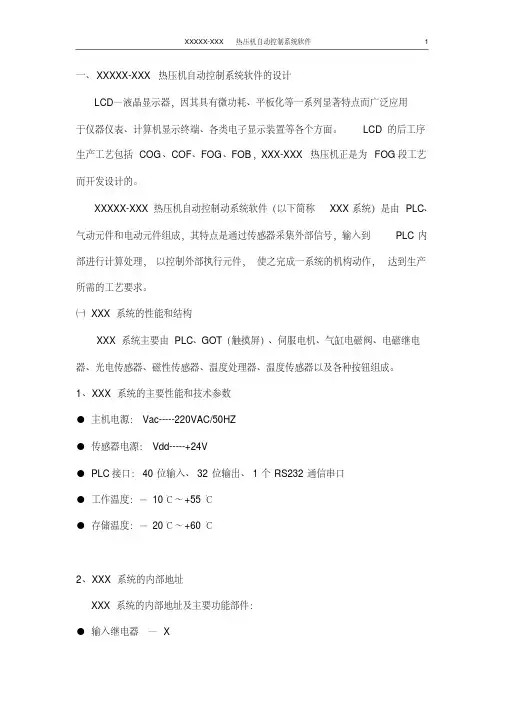

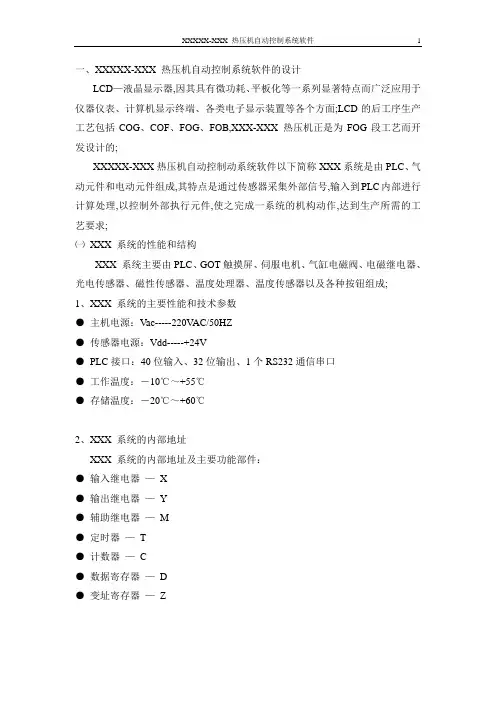

一、XXXXX-XXX 热压机自动控制系统软件的设计
LCD—液晶显示器，因其具有微功耗、平板化等一系列显著特点而广泛应用于仪器仪表、计算机显示终端、各类电子显示装置等各个方面。LCD的后工序生产工艺包括COG、COF、FOG、FOB，XXX-XXX 热压机正是为FOG段工艺而开发设计的。
XXXXX-XXX热压机自动控制动系统软件（以下简称XXX系统）是由PLC、气动元件和电动元件组成，其特点是通过传感器采集外部信号，输入到PLC内部进行计算处理，以控制外部执行元件，使之完成一系统的机构动作，达到生产所需的工艺要求。
㈠ XXX 系统的性能和结构
XXX 系统主要由PLC、GOT（触摸屏）、伺服电机、气缸电磁阀、电磁继电器、光电传感器、磁性传感器、温度处理器、温度传感器以及各种按钮组成。
1、XXX 系统的主要性能和技术参数
●主机电源：Vac-----220VAC/50HZ
●传感器电源：Vdd-----+24V
● PLC接口：40位输入、32位输出、1个RS232通信串口
●工作温度：－10℃～+55℃
●存储温度：－20℃～+60℃
2、XXX 系统的内部地址
XXX 系统的内部地址及主要功能部件：
●输入继电器— X
●输出继电器— Y
●辅助继电器— M
●定时器— T
●计数器— C
●数据寄存器— D
●变址寄存器— Z
3、XXX 系统的外部引线功能定义
XXX 系统共有82根引脚，具体定义如下：
㈡指令描述
XXX 系统主要有如下指令：
㈢人机界面（GOT）
1、参数设置
人机界面(GOT)可用于参数设置和数据的显示(如图所示)
2、手动操作
人机界面亦可制作手动调试所需的各种按键，以替代繁琐的按钮(如图)
3、生产信息
人机界面还可用于显示生产时的各种数据以及PLC内部的信息，比如外部引脚的通断
信息、生产时产生的报警信息等(如下图)
㈣ XXX 系统的接口及编程
1、硬件接口
XXX系统与电脑的接口可以有两种方式：直接控制方式和间接控制方式。直接控制方式就是将PLC的RS232接口直接与电脑的RS232接口对接(如图1-1)；间接控制方式就是将PLC的RS232接口与触摸屏的RS232接口对接，然后将电脑的RS232接口与触摸屏的RS422接口对接，然后对该外设进行间接操作而实现控制(如图1-2)。
2、程式流程方框图
A、系统回原点流程图
B
C
3、程式代码编写
XXX 系统有的程式编写是能过GX Developer以语句表的形式写入，经编译成C++代码后，再写入PLC内部EEPROM。期形式如下：
LD M426
AND M431
LD M1151
AND M427
ORB
OR M1220
OR M1226
OR M301
AND M400
ANI M302
OUT M301
PLS M303
DMOVP D662 D8340
LD M466
AND M470
LD M1160
AND M467
ORB
OR M1410
OR M320
AND M400
ANI M323
OUT M320
PLS M323
DMOVP D680 D8350
LD M466
AND M471
LD M1161
AND M467
ORB
OR M1420
OR M1426
OR M321
AND M400
ANI M323
OUT M321
PLS M323
DMOVP D682 D8350
LD M8000
MUL D8340 K2 D100 MUL D8350 K2 D110 LDI M8340
AND M139
MPS
AND M300
DMOV D8340 D660
MPP
AND M301
DMOV D8340 D662
LDI M8350
AND M139
MPS
AND M320
DMOV D8350 D680
