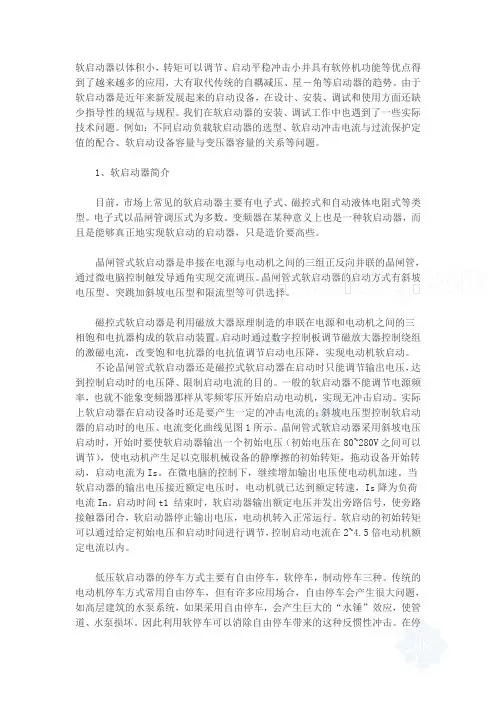

软启动技术

软启动器以体积小，转矩可以调节、启动平稳冲击小并具有软停机功能等优点得到了越来越多的应用，大有取代传统的自耦减压、星－角等启动器的趋势。

由于软启动器是近年来新发展起来的启动设备，在设计、安装、调试和使用方面还缺少指导性的规范与规程。

我们在软启动器的安装、调试工作中也遇到了一些实际技术问题。

例如：不同启动负载软启动器的选型、软启动冲击电流与过流保护定值的配合、软启动设备容量与变压器容量的关系等问题。

1、软启动器简介目前，市场上常见的软启动器主要有电子式、磁控式和自动液体电阻式等类型。

电子式以晶闸管调压式为多数。

变频器在某种意义上也是一种软启动器，而且是能够真正地实现软启动的启动器，只是造价要高些。

晶闸管式软启动器是串接在电源与电动机之间的三组正反向并联的晶闸管，通过微电脑控制触发导通角实现交流调压。

晶闸管式软启动器的启动方式有斜坡电压型、突跳加斜坡电压型和限流型等可供选择。

磁控式软启动器是利用磁放大器原理制造的串联在电源和电动机之间的三相饱和电抗器构成的软启动装置。

启动时通过数字控制板调节磁放大器控制绕组的激磁电流，改变饱和电抗器的电抗值调节启动电压降，实现电动机软启动。

不论晶闸管式软启动器还是磁控式软启动器在启动时只能调节输出电压，达到控制启动时的电压降、限制启动电流的目的。

一般的软启动器不能调节电源频率，也就不能象变频器那样从零频零压开始启动电动机，实现无冲击启动。

实际上软启动器在启动设备时还是要产生一定的冲击电流的；斜坡电压型控制软启动器的启动时的电压、电流变化曲线见图1所示。

晶闸管式软启动器采用斜坡电压启动时，开始时要使软启动器输出一个初始电压（初始电压在80~280V之间可以调节），使电动机产生足以克服机械设备的静摩擦的初始转矩，拖动设备开始转动，启动电流为Is。

在微电脑的控制下，继续增加输出电压使电动机加速。

当软启动器的输出电压接近额定电压时，电动机就已达到额定转速，Is降为负荷电流In。

软启动的工作原理软启动是一种常见的电气控制技术，它用于控制大功率电动机的启动过程，以减少启动时的电流冲击和机械冲击，保护设备和延长使用寿命。

本文将详细介绍软启动的工作原理，包括其基本原理、工作流程、优点和应用。

一、软启动的基本原理1.1 电压调制原理软启动通过改变电压的波形来实现电动机的平稳启动。

它通过调制电源电压，使电动机在启动阶段逐渐加速，从而减小了启动时的电流冲击。

1.2 脉宽调制原理软启动采用脉宽调制技术，通过调整开关器件的导通时间和关闭时间来控制输出电压的大小。

在启动过程中，软启动逐渐增加脉冲宽度，从而实现电动机的平稳启动。

1.3 控制电路原理软启动通过控制电路来实现电压和脉冲宽度的调节。

控制电路根据电动机的负载情况和启动阶段的需求，动态调整输出电压和脉冲宽度，以实现电动机的平稳启动。

二、软启动的工作流程2.1 启动阶段在启动阶段，软启动会逐渐增加输出电压和脉冲宽度，使电动机逐渐加速。

这样可以减小启动时的电流冲击，保护电动机和其他设备。

2.2 运行阶段一旦电动机达到额定转速，软启动会保持输出电压和脉冲宽度的稳定，以保证电动机的正常运行。

在这个阶段，软启动再也不起作用，电动机由直接供电驱动。

2.3 故障保护软启动还具有故障保护功能，可以监测电动机的运行状态，并在浮现故障时及时住手电动机的运行，以保护设备和人员的安全。

三、软启动的优点3.1 减小电流冲击软启动可以减小电动机启动时的电流冲击，降低了电网的负荷，减少了电动机和其他设备的损坏风险。

3.2 降低机械冲击软启动通过逐渐加速电动机，减小了机械冲击，延长了设备的使用寿命。

3.3 节能减排软启动在启动过程中逐渐调整输出电压和脉冲宽度，减少了能耗，达到了节能减排的效果。

四、软启动的应用4.1 电动机启动软启动广泛应用于大功率电动机的启动过程，如空调、水泵、风机等设备。

4.2 电网稳定软启动可以减小电动机启动时的电流冲击，降低了电网的负荷波动，提高了电网的稳定性。

高压软启动装置技术附件二、技术规格及有关要求1用途本设备用于S02风机软启动2.工艺条件（见下表）S02风机电动机参数3.符合的标准1、GB∕T3906-1991《3-35KV交流金属封闭开关设备》2、GB/T3797-1989《电控设备，第2部分:装有电子器件的电控设备》3、GB191-2000《包装储运图示标志》4、GB4208-1993《外壳防护等级（IP代码）》5、GBT14549-1993《电能质量公用电网谐波》4.技术要求4.1技术总要求应符合中国环境保护产品认定技术条件和相关产品技术规范。

4.1.1本技术标书提出的是最低限度的要求，并未对切细节做出规定，也未充分引述有关标准和规范的条文，卖方应保证提供功能完整、性能优良并符合本技术标书和有关国际最新工业标准的优质产品。

4.1.2本技术标书所使用的标准如与卖方所执行的标准发生矛盾时，按较高标准执行，但制造工艺和设备应达到国际先进水平。

4.1.3方对所供的生产设备应逐项予以说明，包括设备功能组成、特点、技术性能、有关参数等。

4.2技术要求4.2.1电动机启动时变压器二次母线电压降落不超过额定电压的15%,软启动采用天津市先导倍尔电气有限公司产品。

4.2.2操作方式:就地远程操作4.2.3预留计算机接口4.2.4继电保护带养动保护的微机保护4.2.5操件及控制电源220V DC由免维护直流屏提供4.2.6产品技术参数额定软起动电压380V, 6KV, IOKV额定软起动功率100-20000KW限流范围2.5-3.5倍起动时间5-60秒控制电源电压3AC380V连续起动次数3-5次5技术特点5.1本装置通过对电机的控制，实现恒流起动，减小电机起动对电网的影响。

5.2对电机和起动器的热过载保护，对传动机械的机械保护，消除转矩浪涌并降低冲击电流。

5.3对于大多数应用来说，出厂设置即可满足要求，而不需要作任何调整。

5.4可以通过调整设定参数优化起动曲线。

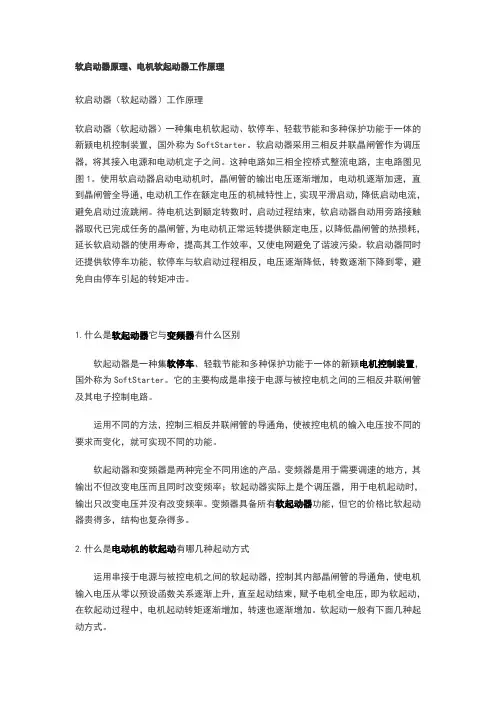

软启动器原理、电机软起动器工作原理软启动器（软起动器）工作原理软启动器（软起动器）一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，国外称为SoftStarter。

软启动器采用三相反并联晶闸管作为调压器，将其接入电源和电动机定子之间。

这种电路如三相全控桥式整流电路，主电路图见图1。

使用软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避免启动过流跳闸。

待电机达到额定转数时，启动过程结束，软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转提供额定电压，以降低晶闸管的热损耗，延长软启动器的使用寿命，提高其工作效率，又使电网避免了谐波污染。

软启动器同时还提供软停车功能，软停车与软启动过程相反，电压逐渐降低，转数逐渐下降到零，避免自由停车引起的转矩冲击。

1.什么是软起动器它与变频器有什么区别软起动器是一种集软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，国外称为SoftStarter。

它的主要构成是串接于电源与被控电机之间的三相反并联闸管及其电子控制电路。

运用不同的方法，控制三相反并联闸管的导通角，使被控电机的输入电压按不同的要求而变化，就可实现不同的功能。

软起动器和变频器是两种完全不同用途的产品。

变频器是用于需要调速的地方，其输出不但改变电压而且同时改变频率；软起动器实际上是个调压器，用于电机起动时，输出只改变电压并没有改变频率。

变频器具备所有软起动器功能，但它的价格比软起动器贵得多，结构也复杂得多。

2.什么是电动机的软起动有哪几种起动方式运用串接于电源与被控电机之间的软起动器，控制其内部晶闸管的导通角，使电机输入电压从零以预设函数关系逐渐上升，直至起动结束，赋予电机全电压，即为软起动，在软起动过程中，电机起动转矩逐渐增加，转速也逐渐增加。

软起动一般有下面几种起动方式。
