单层工业厂房的结构设计目录一、设计条件3二、计算简图的确定5三、荷载计算7四、力计算10五、最不利荷载组合19六、柱截面设计25七、牛腿设计29八、柱的吊装验算32九、基础设计35一、设计条件1.1项目概述某厂装配车间为单跨钢筋混凝土厂房，跨度24m ，长66m ，柱顶标高12.4m ，轨顶标高10.0m ，厂房设有天窗，使用两台5~20t 中间作业吊车。
防水层采用聚氨酯防水胶，维护墙采用240mm 厚双面砖墙，钢门窗，混凝土地面，室外高差150mm 。
建筑剖面见图1。
1.2结构设计数据自然条件：基本风压值为20.55/KN m 。
地质条件：天然地面下1.2米处为老土层，修正后的地基承载力为2120/KN m ，地下水位在地面下2.5米。
1.3 吊车使用情况车间设有两台200/50KN 中级工作制吊车，轨顶标高为10.0米，吊车的注：min max p ()/2G Q p =+-1.4车间标准件的选择屋顶板采用1.5X6m 预应力钢筋混凝土屋面板，标注其自重(含填缝)。
该值必须为1.4kN/m2。
1.4.2沟板天沟板标准重量为17.4KN/块(含积水重量)。
天窗框架门窗用钢筋混凝土天窗框架的自重荷载标准，以及每个天窗框架到屋顶框架的支柱 该值为36KN 。
屋顶桁架采用预应力钢筋混凝土折线屋架，标准重量106KN/跨。
屋架支撑屋架支撑自重标准值为0.05kN/m2。
吊车梁起重机为预应力钢筋混凝土吊车梁，高度为1200mm，自重标准值为44.2kN/根。
轨道部件重量的标准值为1kN/m，轨道垫层的高度为200毫米。
1.4.6连续梁和过梁均为矩形截面，尺寸见图集。
基础梁基础梁的尺寸；基础梁截面为梯形，顶部宽300mm，底部宽300mm。
200毫米，高度500毫米。
1.5材料选择1.5.1栏混凝土:C20 ~ C30；钢筋:采用HRB335级钢。
1.5.2基础混凝土:C20；钢筋:采用HRB335级钢。
结构设计原理1设计资料某多层⼯业⼚房的建筑平⾯如图1所⽰，拟采⽤现浇砼单向板肋梁楼盖。
设计使⽤年限50年，结构安全等级为⼆级，环境类别为⼀类。
楼⾯做法：35mm⽔泥砂浆⾯层及磨⽯⼦地⾯，钢筋混凝⼟现浇板，12mm厚纸筋灰板底粉刷，L1*L2=6000*6600。
楼⾯荷载：均匀可变荷载标准值q k=6KN／m2，准永久值f系数ψq=0.8。
材料：砼强度等级C25，梁内受⼒纵筋为HRB335，其他为HPB235级钢筋。
试对板、次梁和主梁进⾏设计。
图1楼盖建筑平⾯2 结构布置主梁延横向布置，跨度为6.6m；次梁延纵向布置，跨度为6.0m。
主梁每跨内布置两根次梁，板的短边⽅向跨度为6.6m/3=2.2m，长边与短边⽅向的跨度⽐为3，故按单向板设计。
楼盖的结构平⾯布置图见附图1所⽰。
按⾼跨⽐条件，板厚h≧2200mm/40=55mm，对⼯业建筑的楼盖板，要求h≧70mm，考虑到楼⾯可边荷载⽐较⼤，取板厚h=80mm。
次梁截⾯⾼度应满⾜h=l/18～l/12=6000mm/18~6000mm/12=367～550mm，取h=500mm；截⾯宽度系数取b==200mm。
主梁的截⾯⾼度应满⾜h=l/15～l/10=6600m/15-6600mm/10= 440～690mm，取h=650mm；截⾯宽度系数取b=300mm。
3 板的设计3.1 板荷载计算板的永久荷载标准值：永久荷载分项系数1.2；因楼⾯均布可变荷载标准值⼤于4.0KN/m2，可变荷载分项系数应取1.3.于是板的荷载基本组合值：3.2 板计算简图次梁截⾯为200mm*500mm，现浇板在墙上的⽀承长度不⼩于100mm，取板在墙上的⽀承长度为120mm。
承载⼒按内⼒重分布设计，板的计算跨度：l01=l n1+h/2=2200mm-200mm/2-120mm+80mm/2=2020mm<1.025l n1=2030 mm，取l01=2020mm，中间跨l02=2200mm-200mm=2000mm因跨度相差⼩于10%。
结构设计任务书钢筋砼现浇梁板结构钢筋砼排架结构单层厂房河北工程大学土木工程学院建筑工程系王晓虹2012年8月（一）单向板肋梁楼盖设计一、设计资料：1、某多层工业用仓库，标准层楼盖平面总尺寸（轴线尺寸）如图所示，B、L取值见数据表。
外围以370mm 砖墙承重，不设内墙。
由于空间较大，内部需设钢筋混凝土柱，柱截面尺寸可假定为500×500mm。
楼梯间在此范围之外，不予考虑。
（取值见数据表）。
2、楼面活荷载标准值为qk3、建筑作法：楼面面层为20mm厚水泥砂浆抹面（20kN/m3)。
梁板的天花抹灰为15mm厚混合砂浆（17kN/m3)4、材料选用：混凝土：采用C30级。
=360N/mm2）；钢筋：梁中受力纵筋采用HRB400级钢筋（fy梁箍筋和板中钢筋可采用HPB300级钢筋（f=270N/mm2），也可采用HRB335级。
y二、设计要求：1、选定合宜的单向板肋形楼盖结构方案（确定柱网、梁格、梁截面尺寸及板厚）。
2、进行板、次梁和主梁的内力及配筋计算，并写出完整的设计计算说明书。
板和次梁可采用塑性法计算内力，主梁应采用弹性法计算。
计算书中应有主梁弯矩包络图和抵抗弯矩图（也称作“材料图”、“抗弯承载力图”）。
3、绘制结构施工图一张（建议采用A2或A2加长）。
内容包括梁板结构布置，板、次梁和主梁的配筋图及钢筋表等。
要求板配筋采用弯起式。
钢筋表中列出板和次梁的钢筋，主梁钢筋画出抽筋图。
4、施工图绘制应符合《建筑结构制图标准》中关于线型、字体、图例等各项规定。
其他要求详见任务书附件。
(二）单层工业厂房设计一、设计项目：某地某厂金工车间（不设天窗）单跨单层厂房，总长60m，总宽（跨度）18m、21m、24m，设两台A5级工作制桥式软钩吊车（单闸），吊车吨位及轨顶标高见数据表。
厂房位于郊区。
二、设计资料：1、自然条件：基本风压：见数据表基本雪压：200N/m2=200kPa地基承载力特征值：fak2、建筑资料：①屋面作法：防水层、找平层、保温层、隔气层累计1.25kN/m2②围护墙：240mm厚实心砖墙，内墙面为石灰砂浆抹面，纸筋灰罩面，外墙为清水砖墙，墙体单位面积总重5.24kN/m2。

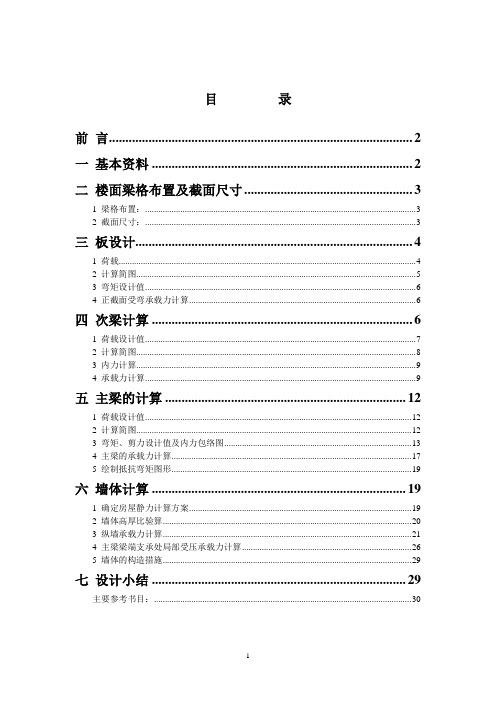

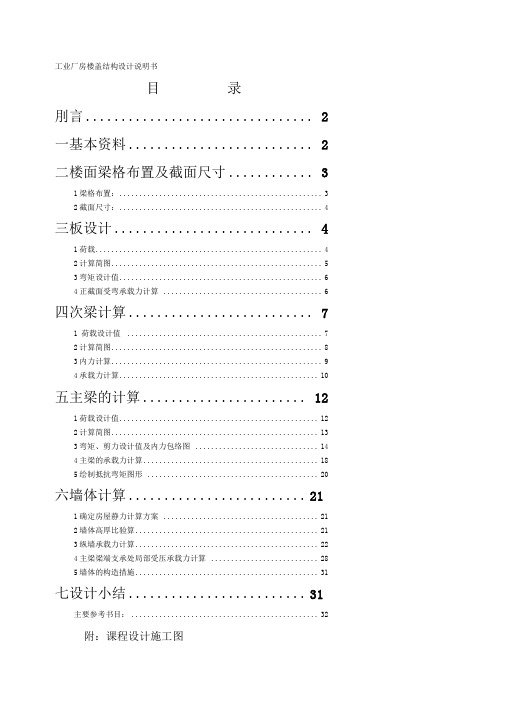

工业厂房楼盖结构设计说明书目录刖言 (2)一基本资料 (2)二楼面梁格布置及截面尺寸 (3)1梁格布置： (3)2截面尺寸： (4)三板设计 (4)1荷载 (4)2计算简图 (5)3弯矩设计值 (6)4正截面受弯承载力计算 (6)四次梁计算 (7)1 荷载设计值 (7)2计算简图 (8)3内力计算 (9)4承载力计算 (10)五主梁的计算 (12)1荷载设计值 (12)2计算简图 (13)3弯矩、剪力设计值及内力包络图 (14)4主梁的承载力计算 (18)5绘制抵抗弯矩图形 (20)六墙体计算 (21)1确定房屋静力计算方案 (21)2墙体高厚比验算 (21)3纵墙承载力计算 (22)4主梁梁端支承处局部受压承载力计算 (28)5墙体的构造措施 (31)七设计小结 (31)主要参考书目： (32)附：课程设计施工图工业厂房楼盖结构设计说明书本次设计的题目是某多层工业厂房中间层楼盖。
其采用现浇钢筋混凝土单向板肋梁楼盖，并要求对墙体进行计算。
设计时间从2007年1月到2004月完成。
指导老师是四川省江油市江汇水利电力建筑勘察设计所副所长谭兵工程师。
—一基本资料本次设计题目是某多层工业厂房，楼盖平面如附图1 （题号1）。
采用现浇钢筋混凝土单向板肋梁盖。
根据设计任务书，本说明书只是设计了中间层楼盖。
附图1建筑平面尺寸为18x 30m,房屋层高为4.2m,女儿墙高度为800mm;楼梯在室外单独设置，与主体结构脱开。
楼面可变荷载标准值为5.0kN/m2;屋面永久荷载标准值为5.3kN/m2;可变荷载标准值为0.7kN/m2;墙体厚度为370mm;墙面为双面抹灰砖墙。
混凝土强度等级为C20;主梁、次梁受力主筋采用H级，板及梁内其他钢筋采用I级。
二楼面梁格布置及截面尺寸1梁格布置:布置见附图2 （未标出的尺寸单位为mm,下同）。
主梁、次梁的跨度分别为6m和5.0m。
板的跨度为2m,跨长均较适宜。
主梁沿横向布置，梁上承受两个由次梁传来的集中力，梁的弯矩图比较平缓。
厂房建筑方案1. 引言厂房建筑是工业生产的重要根底设施，其设计和施工必须考虑到生产过程的需求以及平安性和环境友好性。
本文将介绍一个典型的厂房建筑方案，包括建筑结构、布局设计、环境控制以及工程施工等方面。
2. 建筑结构厂房建筑的结构设计是保证建筑平安稳固的关键。
一般来说，厂房建筑采用框架结构，以便能够承受重载设备和机械的负荷。
框架结构的主体采用钢材料，具有较高的强度和稳定性。
框架结构可分为主体骨架和次要槽条。
主体骨架由立柱、横梁和屋面构成。
这些构件要采用足够稳固的钢材料，以确保建筑的稳定性和耐久性。
次要槽条那么用于支撑建筑外墙和屋顶的装饰材料。
3. 布局设计厂房建筑的布局设计需要考虑到生产过程的流程和设备的布置。
一般来说，厂房的主要区域包括生产车间、仓库、办公区和设备房。
这些区域之间需要合理布置，以便减少人员和货物的运输距离，提高工作效率。
生产车间是厂房的核心区域，需要合理安排设备的摆放位置，以便便于操作和维护。
在布局设计过程中，还要考虑到平安通道、消防设备和紧急出口的合理设置。
办公区的设计需要考虑到员工的工作环境和舒适度。
办公区应该配备舒适的座椅和办公设备，以提高员工的工作效率和生产积极性。
4. 环境控制厂房建筑的环境控制是为了确保生产过程的顺利进行和员工的健康与平安。
环境控制主要包括通风系统、温度控制和噪音控制。
通风系统要保证厂房内空气的流通和新鲜度，以排除有害气体和防止工业污染。
采用适宜的通风设备和过滤器能够有效净化空气，改善员工的劳动条件。
温度控制是为了保持厂房内的舒适温度。
在工业生产过程中，一些设备和机械会产生大量的热量，导致室温上升。
因此需要合理安排冷却设备和调控温度的设备。
噪音控制是为了减少生产过程中产生的噪音对员工和周围环境的影响。
采用隔音材料和隔音设备能够有效减少噪音的传播，保护员工的听力健康。
5. 工程施工工程施工是厂房建筑的重要环节，需要做好施工过程中的平安管理和施工质量控制。
工业仓库楼盖课程设计一、课程目标知识目标：1. 让学生掌握工业仓库楼盖的结构特点、功能及分类。
2. 使学生了解工业仓库楼盖的施工工艺、材料及设备。
3. 引导学生掌握工业仓库楼盖的设计原理和计算方法。
技能目标：1. 培养学生运用所学知识，分析工业仓库楼盖工程案例的能力。
2. 提高学生运用CAD等软件绘制工业仓库楼盖图纸的技能。
3. 培养学生针对工业仓库楼盖进行结构计算和优化的能力。
情感态度价值观目标：1. 培养学生热爱工程学科，关注工业建筑发展，增强职业责任感。
2. 培养学生团队协作、沟通交流的能力，提高工程素养。
3. 引导学生树立安全意识、环保意识和质量意识，培养良好的职业道德。
课程性质分析：本课程为工业与民用建筑专业课程，以工业仓库楼盖为研究对象，旨在培养学生的工程设计能力和实践操作技能。
学生特点分析：学生具备一定的建筑基础知识，具有较强的学习兴趣和动手能力，但部分学生对工程实践缺乏了解。
教学要求：1. 注重理论联系实际，提高学生的实践操作能力。
2. 案例教学，增强学生的工程意识。
3. 强化课堂互动，激发学生的学习兴趣。
4. 关注学生个体差异，因材施教，提高教学质量。
1. 熟悉工业仓库楼盖的结构类型、功能及施工工艺。
2. 能够运用CAD等软件绘制工业仓库楼盖图纸。
3. 掌握工业仓库楼盖的设计原理和计算方法，具备一定的结构优化能力。
4. 增强团队协作、沟通交流的能力，提高工程素养。
5. 树立安全意识、环保意识和质量意识，培养良好的职业道德。
二、教学内容1. 工业仓库楼盖概述- 仓库楼盖的定义、分类及功能- 常见工业仓库楼盖结构类型及特点2. 工业仓库楼盖结构设计原理- 结构设计基本原理- 工业仓库楼盖结构设计要求- 荷载作用及组合3. 工业仓库楼盖施工技术- 施工工艺流程- 常用施工材料及设备- 施工质量控制与验收标准4. 工业仓库楼盖案例分析- 国内外典型工业仓库楼盖工程案例介绍- 案例分析：结构设计、施工技术及优化5. 教学实践与操作- CAD软件绘制工业仓库楼盖图纸- 结构计算与优化方法- 模拟施工现场，进行实践操作6. 教学内容进度安排- 工业仓库楼盖概述（1课时）- 工业仓库楼盖结构设计原理（2课时）- 工业仓库楼盖施工技术（2课时）- 工业仓库楼盖案例分析（2课时）- 教学实践与操作（3课时）教学内容依据课程目标，结合教材章节进行组织，注重理论与实践相结合，提高学生的实际操作能力。
第二部分框架结构设计指导书2.1工程概况：本工程建设地点在保定，为五层工业厂房。
建筑面积平方米。
建筑物结构形式为钢筋混凝土框架结构，钢筋混凝土独立基础。
地上五层，底层层高可与其他层层高相同，也可稍高，标准层层高自定。
建筑总高米。
框架结构承重方案：楼盖建议采用双向板肋梁楼盖，竖向荷载的传力途径为：楼板的均布活载和恒载经次梁间接或直接传至框架梁，再由框架梁传至框架柱，最后传至地基。
根据以上楼盖的平面布置及竖向荷载的传力途径，本框架的承重方案为纵横向框架承重方案。
材料：混凝土强度等级：C35～C50；钢筋种类：I，II，III级钢筋。
陶粒空心砌块填充墙，外墙200厚，内墙200厚。
工程水文地质条件：地基承载力标准值f k=180kPa，无软弱下卧层。
冬季冰冻层厚度为0.6米；地下水位在12米以下。
•建筑结构安全等级和设计使用年限：二级、50年。
环境类别：一类。
•建筑抗震设防分类：丙类（地震作用和抗震措施均应符合本地区抗震设防烈度的要求）框架结构抗震等级：三级。
现浇钢筋混凝土房屋的抗震等级：风荷载0.4KN/m2 ，雪荷载0.35 KN/m2 。
工程做法：参考华北建筑标准设计图集1 屋面做法：2 楼面做法：3 墙体及内、外墙面做法，顶棚做法。
门窗：外墙，塑钢门窗；内墙，木门窗。
2.2 结构平面布置2.2.1原则：•应满足工艺流程要求；－见建筑设计指导书•满足建筑要求（生活、采光照明、防火、节能等）；－见建筑设计指导书•满足、受力合理、计算简单、施工方便、经济、可靠的要求。
