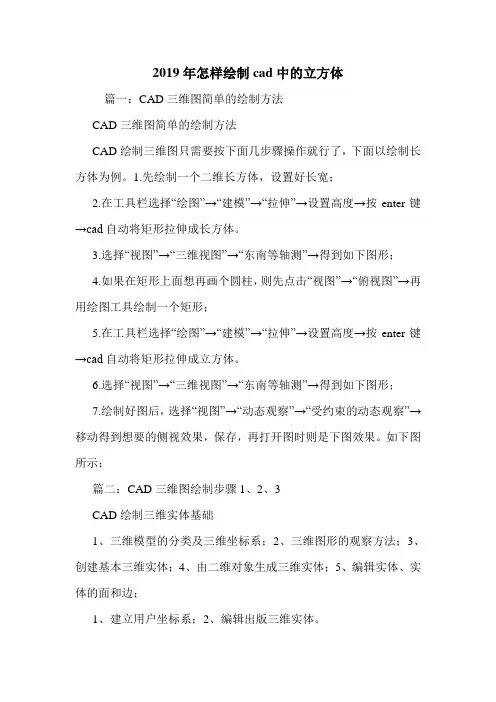

2019年怎样用cad绘制简单的三维图篇一：CAD三维图简单的绘制方法CAD三维图简单的绘制方法CAD绘制三维图只需要按下面几步骤操作就行了，下面以绘制长方体为例。
1.先绘制一个二维长方体，设置好长宽；2.在工具栏选择“绘图”→“建模”→“拉伸”→设置高度→按enter键→cad自动将矩形拉伸成长方体。
3.选择“视图”→“三维视图”→“东南等轴测”→得到如下图形；4.如果在矩形上面想再画个圆柱，则先点击“视图”→“俯视图”→再用绘图工具绘制一个矩形；5.在工具栏选择“绘图”→“建模”→“拉伸”→设置高度→按enter键→cad自动将矩形拉伸成立方体。
6.选择“视图”→“三维视图”→“东南等轴测”→得到如下图形；7.绘制好图后，选择“视图”→“动态观察”→“受约束的动态观察”→移动得到想要的侧视效果，保存，再打开图时则是下图效果。
如下图所示；篇二：CAD三维图的绘制教程实例一、工字型的绘制步骤一：设置好绘图单位、绘图范围、线型、图层、颜色，打开捕捉功能。
从下拉菜单View→Display→UCSIcon→On关闭坐标显示。
步骤二：根据图1所示尺寸绘制图形，得到如图1－1所示封闭图形。
步骤三：创建面域。
在命令栏Command：输入Region，用框选方式全部选中该图形，回车。
出现提示：1loopextracted，1Regioncreated，表示形成了一个封闭图形，创建了一图1－2三维效果图图1－1平面图个面域。
步骤四：对该面域进行拉伸操作。
Draw→Solids→Extrude，选中该面域的边框，回车。
在命令栏提示：Specifyheightofextrusionor[Path]：30，回车，再回车。
三维工字形实体就生成了。
步骤五：观察三维实体。
View→3DViews→SWIsometric，再从View→Hide进行消除隐藏线处理，观察，最后进行着色渲染，View→Shade→GouraudShaded，如图1－2所示。
二、二维五角形到三维五角星的绘制步骤一：设置好绘图单位、绘图范围、线型、图层、颜色，打开捕捉功能。
步骤二：绘制一个矩形，以矩形中心为圆心，作一个圆及一个椭圆，修整直线。
步骤三：阵列直线，创建光图2－1图2－2线效果。
将直线段在360度范围内阵列72个，形成光线效果步骤。
步骤四：修整直线。
以椭圆为边界，将直线每隔一条修剪至椭圆；同时以矩形为边界，将矩形外的线条全部修剪至矩形；矩形内没修的剪线条延伸至矩形。
步骤五：绘制五角形。
在上图的旁边绘制一个圆，再绘制这个圆的内接正五边形。
将五边形的五个端点连成直线，修剪掉每边的中间部分就得到五角形。
步骤六：绘制五角星。
先用交叉窗口选择的方法将五角形图2－4图2－3做成面域，再将其拉伸成高度为30、角度为30的五角星。
步骤七：移动图形。
将五角星移到步骤四所绘的图形中，删除绘图用到的辅助图形，如矩形、椭圆、大小圆、正五边形。
图2－5图2－6三、汤勺主视图、纵截面轮廓线图和横截面图的尺寸，进行实体造型。
图3－1步骤一：绘图准备。
新建一个图形文件，选择公制，设置适当的图层、线型、颜色、绘图范围和绘图对象捕捉方式。
步骤二：绘制汤勺主视图。
先分析汤勺的造型特点，上下可由一个椭圆经修剪得到，上椭圆尺寸是20×40，下椭圆尺寸是8×30，两椭圆中心距是65。
步骤三：修改完善主视图。
中间联接处由直线组成，两直线一端点分别过上椭圆中心，另一端点分别相切于下椭圆轮廓两边。
修剪直线和上下椭圆。
再将上椭圆与直线联接处两边倒圆角R10。
图3－2步骤四：绘制汤勺纵截面轮廓线。
汤勺的纵截面轮廓线是一条光滑曲线，构图时可选用多义线，根据坐标值或栅格点绘出。
在缺少精确尺寸时，可任选若干点拟合，用多义线Spline命令绘出其基本轮廓形状。
步骤五：修改完善汤勺纵截面轮廓线。
如图所示用小圆标记的交点1、2、3、4、5、6、7处，用Spline 来绘制成所需要的曲线。
注意：1处要比汤勺主视图的勺尖长些。
图3－3步骤六：绘制汤勺横截面图。
汤勺横截面是由两段圆弧和两段直线组成，可通过两个圆修剪而成。
步骤七：做成面域。
将汤勺主视图和汤勺横截面图做成面域，在西南轴测方向观测。
步骤八：做成三维实体。
图3－4先将汤勺主视图拉伸成三维，再调整汤勺纵截面轮廓线方向及横截面方向。
步骤九：拉伸成曲面实体。
先将横截面移到纵截面轮廓线一端，再把纵截面轮廓线作为路径，拉伸成三维实体。
步骤十：三维实体求交运算。
先将图的截面体分二次移到图平面体中部，再执行求交运算，注意两图要完全重叠，否则结果不完整。
图3－5步骤十一：整理图形。
上下棱边倒圆角。
步骤十二：出效果图，渲染着色显示。

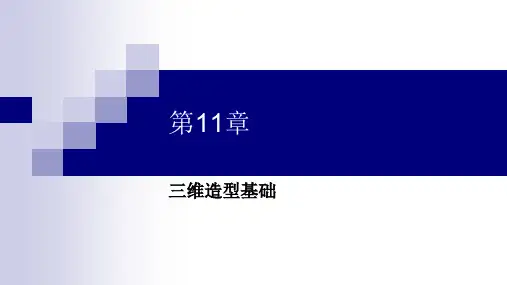

图3－7图3－6CAD绘制三维实体基础1、三维模型的分类及三维坐标系；2、三维图形的观察方法；3、创建基本三维实体；4、由二维对象生成三维实体；5、编辑实体、实体的面和边；1、建立用户坐标系；2、编辑出版三维实体。
讲授8学时上机8学时总计16学时AutoCAD除具有强大的二维绘图功能外，还具备基本的三维造型能力。
若物体并无复杂的外表曲面及多变的空间结构关系，则使用AutoCAD可以很方便地建立物体的三维模型。
本章我们将介绍AutoCAD三维绘图的基本知识。
11.1三维几何模型分类在AutoCAD中，用户可以创建3种类型的三维模型：线框模型、表面模型及实体模型。
这3种模型在计算机上的显示方式是相同的，即以线架结构显示出来，但用户可用特定命令使表面模型及实体模型的真实性表现出来。
11.1.1线框模型(WireframeModel)线框模型是一种轮廓模型，它是用线（3D空间的直线及曲线）表达三维立体，不包含面及体的信息。
不能使该模型消隐或着色。
又由于其不含有体的数据，用户也不能得到对象的质量、重心、体积、惯性矩等物理特性，不能进行布尔运算。
图11-1显示了立体的线框模型，在消隐模式下也看到后面的线。
但线框模型结构简单，易于绘制。
11.1.2表面模型（SurfaceModel）表面模型是用物体的表面表示物体。
表面模型具有面及三维立体边界信息。
表面不透明，能遮挡光线，因而表面模型可以被渲染及消隐。
对于计算机辅助加工，用户还可以根据零件的表面模型形成完整的加工信息。
但是不能进行布尔运算。
如图11-2所示是两个表面模型的消隐效果，前面的薄片圆筒遮住了后面长方体的一部分。
图11-1线框模型图11-2表面模型11.1.3实体模型实体模型具有线、表面、体的全部信息。
对于此类模型，可以区分对象的内部及外部，可以对它进行打孔、切槽和添加材料等布尔运算，对实体装配进行干涉检查，分析模型的质量特性，如质心、体积和惯性矩。
对于计算机辅助加工，用户还可利用实体模型的数据生成数控加工代码，进行数控刀具轨迹仿真加工等。
如图11-3所示是实体模型。
篇三：CAD三维图绘制步骤1、2、3CAD绘制三维实体基础1、三维模型的分类及三维坐标系；2、三维图形的观察方法；3、创建基本三维实体；4、由二维对象生成三维实体；5、编辑实体、实体的面和边；1、建立用户坐标系；2、编辑出版三维实体。
讲授8学时上机8学时总计16学时AutoCAD除具有强大的二维绘图功能外，还具备基本的三维造型能力。
若物体并无复杂的外表曲面及多变的空间结构关系，则使用AutoCAD可以很方便地建立物体的三维模型。
本章我们将介绍AutoCAD三维绘图的基本知识。
11.1三维几何模型分类在AutoCAD中，用户可以创建3种类型的三维模型：线框模型、表面模型及实体模型。
这3种模型在计算机上的显示方式是相同的，即以线架结构显示出来，但用户可用特定命令使表面模型及实体模型的真实性表现出来。
11.1.1线框模型(WireframeModel)线框模型是一种轮廓模型，它是用线（3D空间的直线及曲线）表达三维立体，不包含面及体的信息。
不能使该模型消隐或着色。
又由于其不含有体的数据，用户也不能得到对象的质量、重心、体积、惯性矩等物理特性，不能进行布尔运算。
图11-1显示了立体的线框模型，在消隐模式下也看到后面的线。
但线框模型结构简单，易于绘制。
11.1.2表面模型（SurfaceModel）表面模型是用物体的表面表示物体。
表面模型具有面及三维立体边界信息。
表面不透明，能遮挡光线，因而表面模型可以被渲染及消隐。
对于计算机辅助加工，用户还可以根据零件的表面模型形成完整的加工信息。
但是不能进行布尔运算。
如图11-2所示是两个表面模型的消隐效果，前面的薄片圆筒遮住了后面长方体的一部分。
图11-1线框模型图11-2表面模型11.1.3实体模型实体模型具有线、表面、体的全部信息。
对于此类模型，可以区分对象的内部及外部，可以对它进行打孔、切槽和添加材料等布尔运算，对实体装配进行干涉检查，分析模型的质量特性，如质心、体积和惯性矩。
对于计算机辅助加工，用户还可利用实体模型的数据生成数控加工代码，进行数控刀具轨迹仿真加工等。
如图11-3所示是实体模型。
图11-3实体模型11．2三维坐标系实例——三维坐标系、长方体、倒角、删除面AutoCAD的坐标系统是三维笛卡儿直角坐标系，分为世界坐标系（WCS）和用户坐标系（UCS）。
图11-4表示的是两种坐标系下的图标。
右手定则判定。
图中“X”或“Y”的剪头方向表示当前坐标轴X轴或Y轴的正方向，Z轴正方向用世界坐标图11-4表示坐标系的图标缺省状态时，AutoCAD的坐标系是世界坐标系。
世界坐标系是唯一的，固定不变的，对于二维绘图，在大多数情况下，世界坐标系就能满足作图需要，但若是创建三维模型，就不太方便了，因为用户常常要在不同平面或是沿某个方向绘制结构。
如绘制图11-5所示的图形，在世界坐标系下是不能完成的。
此时需要以绘图的平面为XY坐标平面，创建新的坐标系，然后再调用绘图命令绘制图形。
用户坐标系任务：绘制如图11-5。
