31脱扣电流,额定电流,分断能力,壳架电流的区别

塑壳断路器各种分断能力关系额定短路分断能力Icn：在规定条件下，断路器能保证正常开断的最大短路电流。

额定极限短路分断能力Icu：在规定的使用和性能条件下，开关在闭合位置所能耐受的额定短时耐受电流第一个大半波的峰值电流。

额定运行短路分断能力Ics：在额定电压以及规定使用和性能条件下，开关能保证正常关合的最电大短路峰值电流。

额定短时耐受电流Icw：在规定的使用和性能条件下，在确定的短时间内，开关在闭合位置所能承载的规定电流有效值。

分断能力分断能力是指断路器开关的一种特殊功能。

目前有36KA、50KA等规格，断路器的分断能力是指该断路器安全切断故障电流的能力（往往也是价格的决定因素），如同空调分为1P、2P。

与其额定电流无必然联系。

电器开关的分断能力一般分为极限分断能力Icu和运行分断能力Ics（很多微断不分），假如Icu=60KA，那么当线路中发生60KA的故障电流，断路器可以安全切断电路，而不发生触头熔接、爆炸等异常状况。

注意做过极限分断的断路器不允许再用（往往失效了），必须更换。

而如果Ics=60KA，分断该电流后，断路器允许合闸再使用，但应急后也须更换。

现在很多好的断路器可以做到Icu=Ics。

当然，对于Icu与Ics，国家有严格的定义与相关的试验，以上只是简单说说。

一些大的系统的短路电流往往会很大，现在很多断路器的Icu都可达100KA以上。

断路器的极限短路分断能力、运行短路分断能力和短时耐受电流额定极限短路分断能力(Icu)，是指在一定的试验参数(电压、短路电流、功率因数)条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，不再继续承载其额定电流的分断能力。

它的试验程序为0—t(线上)CO(“O”为分断，t为间歇时间，一般为3min，“CO”表示接通后立即分断)。

试检后要验证脱扣特性和工频耐压。

额定运行短路分断能力(Ics)，是指在一定的试验参数(电压、短路电流和功率因数)条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，还要继续承载其额定电流的分断能力，它的试验程序为O—t（线上）CO—t(线上)CO。

额定电流，分断能力，壳架电流的区别1 .先说你所谓的脱扣时的额定电流，这个就叫脱扣电流，不叫脱扣额定电流；脱扣电流是指断路器所控制的线路发生过载时，能够引起断路器产生过载脱扣动作的电流，一般在断路器上标注为5-10ln，即5-10倍的额定电流。

2.额定电流，是指断路器能在厂家所规定的环境温度下长期稳定工作所能承受的电流，这也是断路器选用的首要标准，一般要求断路器的额定电流要稍大于电路的最大稳定电流。

3.分断能力，是指断路器在所控制电路发生短路事故时，能够起到短路保护分断作用，但是断路器自身又不会被过大的短路电流所烧毁时所能承受的最大短路电流。

4.对于壳架电流，同一尺寸外形的断路器外壳，可以用来生产不同额定电流和分断能力的断路器，这是出于工业效益的考虑，我们也能经常看到，几个额定电流不同的断路器，外观看起来一模一样。

而壳架电流就是针对不同额定电流的同一外形的断路器外壳而言的，它是指某一类型断路器外壳在稳定工作时不发生热变形而所能承受的最大电流，它规定了这一类型的外壳所能用来生产的不同规格的断路器其额定电流不能高于壳架电流.5、电器开关的分断能力一般分为极限分断能力Icu和运行分断能力Ics（很多微断不分），假如Icu=60KA，那么当线路中发生60KA的故障电流，断路器可以安全切断电路，而不发生触头熔接、爆炸等异常状况。

注意做过极限分断的断路器不允许再用（往往失效了），必须更换。

而如果Ics=60KA，分断该电流后，断路器允许合闸再使用，但应急后也须更换。

现在很多好的断路器可以做到Icu=Ics。

当然，对于Icu与Ics，国家有严格的定义与相关的试验，以上只是简单说说。

一些大的系统的短路电流往往会很大，现在很多断路器的Icu都可达100KA以上。

断路器的极限短路分断能力、运行短路分断能力和短时耐受电流额定极限短路分断能力(Icu)，是指在一定的试验参数(电压、短路电流、功率因数)条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，不再继续承载其额定电流的分断能力。

几个断路器参数的含义-塑壳断路器参数含义是什么塑壳断路器能够在电流超过跳脱设定后自动切断电流。

塑壳指的是用塑料绝缘体来作为装置的外壳，用来隔离导体之间以及接地金属部分。

塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。

其脱扣单元分为：热磁脱扣与电子脱扣器。

常用的，额定电流共有以下几种 16 25 30 40 50 60 75 80 100 125 160 200 225 250 315 350 400 500 630 A。

塑壳断路器的主要参数⑴额定电压塑壳断路器铭牌上的额定电压是指断路器主触头的额定电压，是保证接触器触头长期正常工作的电压值。

（2）额定电流接触器铭牌上的额定电流是指路器主触头的额定电流，是保证接触器触头长期正常工作的电流值。

⑶脱扣电流脱扣电流是使过电流脱扣器动作的电流设定值，当电路短路或负载严重超载，负载电流大于脱扣电流时，断路器主触头分断。

⑷过载保护电流、时间曲线过载保护电流、时间曲线，为反时限特性曲线，过载电流越大，热脱扣器动作的时间就越短。

⑸欠电压脱扣器线圈的额定电压欠电压脱扣器线圈的额定电压一定要等于线路额定电压。

⑹分励脱扣器线圈的额定电压分励脱扣器线圈的额定电压一定要等于控制控制电源电压。

⑺额定极限短路分断能力Icu塑壳断路器的分断能力指标有两种：额定极限短路分断能力Icu和额定运行短路分断能力Ics。

额定极限短路分断能力Icu，是断路器分断能力极限参数，分断几次短路故障后，断路器分断能力将有所下降。

额定运行短路分断能力Ics，是断路器的一种分断指标，即分断几次短路故障后，还能保证其正常工作。

对塑壳式断路器而言， Ics只要大于25%Icu就算合格，目前市场上断路器的Ics大多数在（50%—75%）Icu之间。

⑻限流分断能力限流分断能力是指电路发生短路时，断路器跳闸时限制故障电流的能力。

电路发生短路时，塑壳断路器触头快速打开，产生电弧，相当于在线路中串入1个迅速增加的电弧电阻，从而限制了故障电流的增加，降低了短路电流的电磁效应、电动效应和热效应对断路器和用电设备的不良影响，延长断路器的使用寿命。

断路器上面的各种符号都代表什么？看看就知道NM1-100S/3300N 表示企业代号M 表示塑壳式断路器1 表示设计序号100 表示额定电流S 表示分断能力特征代号（S:标准型；H：较高型；R限流型）3300：第一个数：3表示3极开关，如果是4表示4极开关。

第二个数：3表示热磁脱扣器，如果是2就表示是电磁脱扣器；如果是1就表示无脱扣。

第三、四数：00表示无附件。

如果是：则表示08、报警触头10、分励脱扣器20、辅助触头30、欠电压脱扣器40、分励脱扣器、辅助触头50、分励脱扣器、欠电压脱扣器60、两组辅助触头70、辅助触头、欠电压脱扣器18、分励脱扣器、报警触头28、辅助触头、报警触头38、欠电压脱扣器、报警触头48、欠电压脱扣器、辅助触头、报警触头58、分励脱扣器、欠电压脱扣器、报警触头68、两组辅助触头、报警触头78、辅助触头、报警触头、欠电压脱扣器In 额定电流Ui 额定绝缘电压Ue 额定工作电压Uimp 额定冲击耐受电压Ii=10In 10倍额定电流、50Hz 频率Icu 额定极限短路分断能力Ics 额定运行短路分断能力学习者在阅读【全套】建筑电气施工工艺【全套】防雷与接地施工工艺【全套】建筑给排水及采暖施工工艺【全套】智能建筑施工工艺【全套】通风与空调施工工艺【全套】自动扶梯、自动人行道安装工程【全套】电力驱动的曳引式或强制式电梯安装工程【全套】建筑电气安装技术交底【全套】建筑给排水、采暖与卫生设备安装技术交底【全套】消防安装技术交底【全套】建筑通风与空调工程技术交底【全套】电气质量通病与治理措施【全套】给排水及采暖质量通病治理措施【全套】通风与空调质量通病与治理措施【全套】防雷接地质量通病与治理措施。

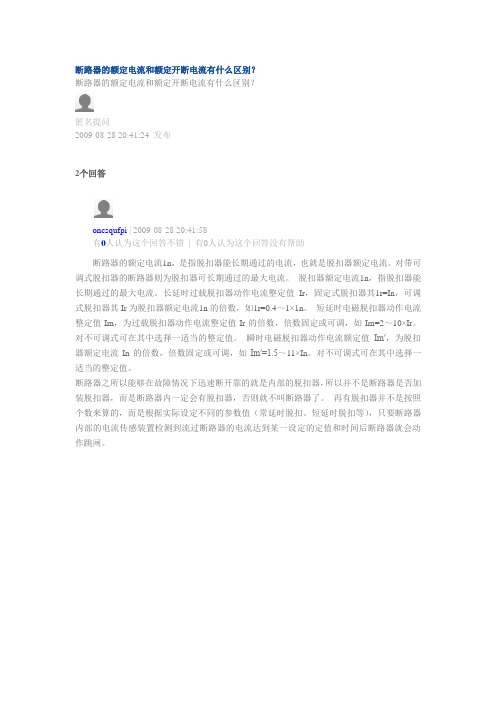

断路器的额定电流和额定开断电流有什么区别？
断路器的额定电流和额定开断电流有什么区别？
匿名提问
2009-08-28 20:41:24 发布
2个回答
oncsqufpi | 2009-08-28 20:41:58
有0人认为这个回答不错| 有0人认为这个回答没有帮助
断路器的额定电流1n，是指脱扣器能长期通过的电流，也就是脱扣器额定电流。

对带可调式脱扣器的断路器则为脱扣器可长期通过的最大电流。

脱扣器额定电流1n，指脱扣器能长期通过的最大电流。

长延时过载脱扣器动作电流整定值Ir，固定式脱扣器其1r=In，可调式脱扣器其Ir为脱扣器额定电流1n的倍数，如1r=0.4～1×1n。

短延时电磁脱扣器动作电流整定值Im，为过载脱扣器动作电流整定值Ir的倍数，倍数固定或可调，如Im=2～10×Ir。

对不可调式可在其中选择一适当的整定值。

瞬时电磁脱扣器动作电流额定值Im′，为脱扣器额定电流In的倍数，倍数固定或可调，如Im′=1.5～11×In。

对不可调式可在其中选择一适当的整定值。

断路器之所以能够在故障情况下迅速断开靠的就是内部的脱扣器，所以并不是断路器是否加装脱扣器，而是断路器内一定会有脱扣器，否则就不叫断路器了。

再有脱扣器并不是按照个数来算的，而是根据实际设定不同的参数值（常延时脱扣、短延时脱扣等），只要断路器内部的电流传感装置检测到流过断路器的电流达到某一设定的定值和时间后断路器就会动作跳闸。

塑壳断路器各种分断能力关系额定短路分断能力Icn：在规定条件下，断路器能保证正常开断的最大短路电流。

额定极限短路分断能力leu：在规定的使用和性能条件下，开关在闭合位置所能耐受的额定短时耐受电流第一个大半波的峰值电流。

额定运行短路分断能力les：在额定电压以及规定使用和性能条件下, 开关能保证正常关合的最电大短路峰值电流。

额定短时耐受电流lew：在规定的使用和性能条件下，在确定的短时间内，开关在闭合位置所能承载的规定电流有效值。

分断能力分断能力是指断路器开关的一种特殊功能。

目前有36KA、50KA等规格，断路器的分断能力是指该断路器安全切断故障电流的能力（往往也是价格的决定因素），如同空调分为IP、2P O与其额定电流无必然联系。

电器开关的分断能力一般分为极限分断能力leu和运行分断能力les （很多微断不分），假如Icu=60KA,那么当线路中发生60KA的故障电流，断路器可以安全切断电路，而不发生触头熔接、爆炸等异常状况。

注意做过极限分断的断路器不允许再用（往往失效了），必须更换。

而如果Ics=60KA,分断该电流后，断路器允许合闸再使用，但应急后也须更换。

现在很多好的断路器可以做到levies。

当然，对于leu与les,国家有严格的定义与相关的试验，以上只是简单说说。

一些大的系统的短路电流往往会很大，现在很多断路器的leu都可达100KA以上。

断路器的极限短路分断能力、运行短路分断能力和短时耐受电流额定极限短路分断能力（leu）,是指在一定的试验参数（电压、短路电流、功率因数）条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，不再继续承载其额定电流的分断能力。

它的试验程序为0—t （线上）C0（“0”为分断，t为间歇时间, 一般为3min, “CO”表示接通后立即分断）。

试检后要验证脱扣特性和工频耐压。

额定运行短路分断能力（les）,是指在一定的试验参数（电压、短路电流和功率因数）条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，还要继续承载其额定电流的分断能力，它的试验程序为0—t （线上）co—t （线上）co。

断路器脱扣方式及含义断路器脱扣方式与含义电气常识2010-05-26 09:13:48 阅读623 评论1 字号：大中小订阅断路器的脱扣方式分为B\C\D等方式，其含义和用途说明如下：一、B-保护电子类负载。

C-保护常规负载和配电线缆。

D-保护启动电流大的冲击性负荷（电动机、变压器等）。

二、C型是5-10倍，保护常规负载和配电线缆D型是10-20倍，保护启动电流大的冲击性负荷。

三、B: 脱口电流3-5In,适用于无感或微感电路;C: 脱口电流5-10In,适用于照明或阻性电路；D: 脱口电流10-20In,适用于动力或感性电路；四、B型对低感性和无冲击电流的配电系统提供保护C型对感性负荷和高干照明系统提供保护D型对高感性负荷和有较大冲击电流产生的配电系统提供保护五、漏电断路器型号4300A和4300B的区别：A型是N极不安装过电流脱扣器，且N极始终连通，不与其它三极一起合分；B型是N极不安装过电流脱扣器，且N极与其它三极一起合分。

六、FAM2-100L/4300 -100A (0.3A,0.4S)这个断路器的型号的意思：FAM2----厂家命名型号+系列号，沈阳金钟宏特电器有限公司产品，塑壳断路器100L----100A壳架（塑壳断路器），L表示带漏电脱扣功能4300----4表示4极，300指脱扣器类型，热磁脱扣0.3A----简略表示，漏电动作电流为0.3A0.4S----漏电脱扣动作时间为0.4秒FAP-----沈阳金钟宏特电器有限公司产品，微型断路器类别中的隔离开关125A/3----125A，3极七、断路器型号EZD-100E/3300 100A的含义：这是一个错误的型号书写方式。

EZD是施耐德电气的经济型塑壳断路器，型号应为：EZD100E/3P 100A100：壳架等级电流100AE：塑壳断路器的短路分断能力级别，E为较低级，M为较高级，H为高分断级别。

100A：塑壳断路器整定电流至于3300，则是国产塑壳断路器的断路器的规格代号。

过载长延时、短路短延时、短路瞬时脱扣电流的整定一、断路器框架等级额定电流，脱扣器额定电流:2.断路器壳架等级额定电流Inm:指基本几何尺寸相同和结构相似的框架或塑料外壳中能装的最大脱扣器的额定电流。

3.举个例子：DZ20Y-100/3300-80ADZ表示塑壳式断路器，20表示设计序号，Y为一般型〔指的是额定极限短路分断能力级别〕，100A表示断路器框架等级额定电流，80A表示脱扣器额定电流，3300中3表示3极，300表示热磁脱扣器。

4.同一系列中有多种壳架等级额定电流，例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流。

同一壳架等级额定电流中又有多种脱扣器额定电流，例如100A壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A等脱扣器额定电流；225A壳架等级额定电流中有100A，125A、160A、180A、200A、225A脱扣器额定电流。

DZ20-100和DZ20-225两种壳架等级中都有100A脱扣器额定电流，但断路器体积外形和分断能力不相同。

二、热磁脱扣、电子脱扣是复式脱扣，它包含热脱扣、电磁脱扣两个功能。

热脱扣是通过双金属片过电流延时发热变形推动脱扣传动机构，用于过载保护；电磁脱扣是通过电磁线圈的短路电流瞬时推动衔铁带动脱扣，用于短路保护。

可以有以上所有功能，并可以方便地进行整定。

电子脱扣器就是用电子元件构成的电路，检测主电路电流，放大、推动脱扣机构。

3.优缺点：热磁脱扣性能稳定且不受电压波动影响、寿命长、灵敏度低；〔推荐使用〕电子脱扣功能完善、灵敏度高、整定方便、受电源影响、略易损坏。

4.适用场合：要求不高而且参数固定不变的一般采用热磁脱扣器，够经济。

精度要求较高，参数需要设定或改变的一般采用电子脱扣器，够安全。

三、施耐德断路器Ir、Tr、Ii、Isd、Tsd参数含义Ir-过载长延时脱扣电流整定值Tr-过载长延时脱扣时间整定值Ii-短路瞬时脱扣电流整定值Isd-短路短延时脱扣电流整定值Tsd-短路短延时脱扣时间整定值四、过载长延时，短路短延时，短路瞬时脱扣电流整定值：脱扣器整定到动作的电流值。

对断路器的额定电流使用两个概念，并给出如下定义：（1）断路器的额定电流In，是指脱扣器能长期稳定通过的电流，也就是脱扣器额定电流。

对带可调式脱扣器的断路器则为脱扣器可长期通过的最大电流。

（2）断路器壳架等级额定电流Inm，用断路器框架或塑料外壳中所装的最大脱扣器额定电流表示。

国标GB14048．2—94中对断路器额定电流的定义与我们通常所说的概念有些不同。

当我们提及“断路器额定电流”这一概念时，通常是指“断路器壳架等级额定电流”而不是“脱扣器额定电流”。

例如当我们选择1只DZ20y-100／3300—80A型断路器时，通常我们简单地说其额定电流为100A，脱扣器的额定电流为80A。

多数低压断路器供应商所提供的产品资料中，也一般不提及“断路器壳架等级额定电流”这一复杂的说法，而只给出“断路器额定电流”这一参数，其实就是“断路器额定电流”作为“断路器壳架等级额定电流”的一种简称，似乎较为合适。

“断路器壳架等级额定电流”是标明断路器的框架通流能力的参数，主要由主触头的通流能力决定，它也决定了所能安装的脱扣器的最大额定电流值。

在选择断路器时，此参数是必不可少的，它保证在配电系统正常运行时，断路器通断回路计算电流能力的大小。

2、脱扣器的电流参数断路器的脱扣器型式有欠电压脱扣器、分励脱扣器、过电流脱扣器等。

欠电压脱扣器分为瞬时动作和延时动作两种，欠电压瞬时动作脱扣器当电源电压下降到额定电压的35%~70%时应动作，欠电压延时脱扣器延迟时间一般为0~7秒，在1/2延迟时间内，电源电压若恢复到正常值的85%及以上时，断路器不断开。

分励脱扣器通电后可将断路器断开，在紧急情况下可远距离操作切断供电电源。

过电流脱扣器可以分为过载脱扣器和短路(电磁)脱扣器，并有长延时、短延时、瞬时之分。

过电流脱扣器作为配电保护最为常用，它有以下几个参数：(1) 过电流脱扣器额定电流In，指脱扣器能长期通过的最大稳定电流。

(2) 过电流长延时过载脱扣器动作电流整定值Ir，固定式脱扣器其Ir=In，可调式脱扣器其Ir为脱扣器额定电流In的倍数，如Ir=(O．4～1)×In。

断路器的额定分断能力分为额定极限短路分断能力和额定运行短路分断能力两种。

国标《低压开关设备和控制设备低压断路器》(GB14048.2—94)对断路器额定极限短路分断能力和额定运行短路分断能力作了如下的解释：(1)断路器的额定极限短路分断能力(Icn)：按规定的实验程序所规定的条件，不包括断路器继续承载其额定电流能力的分断能力；(2)断路器的额定运行短路分断能力(Icn)：按规定的实验程序所规定的条件，包括断路器继续承载其额定电流能力的分断能力；(3)额定极限短路分断能力(Icn)的试验程序为O—t—CO。

其具体试验是：把线路的电流调整到预期的短路电流值(例如380V ，50kA)，而试验按钮未合，被试断路器处于合闸位置，按下试验按钮，断路器通过50kA 短路电流，断路器立即开断(open简称O)，断路器应完好，且能再合闸。

t为间歇时间，一般为3min，此时线路仍处于热备状态，断路器再进行一次接通(close 简称C)和紧接着的开断(O)，(接通试验是考核断路器在峰值电流下的电动和热稳定性)。

此程序即为CO。

断路器能完全分断，则其极限短路分断能力合格。

(4)断路器的额定运行短路分断能力(Icn)的试验程序为O—t—CO—t—CO。

它比Icn的试验程序多了一次CO，经过试验，断路器能完全分断、熄灭电弧，就认定它的额定运行短路分断能力合格。

因此，可以看出，额定极限短路分断能力Icn指的是低压断路器在分断了断路器出线端最大三相短路电流后还可再正常运行并再分断这一短路电流一次，至于以后是否能正常接通及分断，断路器不予以保证；而额定运行短路分断能力Ics指的是断路器在其出线端最大三相短路电流发生时可多次正常分断。

IEC947—2《低压开关设备和控制设备低压断路器》标准规定：A类断路器(指仅有过载长延时、短路瞬动的断路器)的Ics可以是Ics的25％、50％、75％和100％。

B类断路器(有过载长延时、短路短延时、短路瞬动的三段保护的断路器)的Ics可以是Ics的50％、75％和100％。
