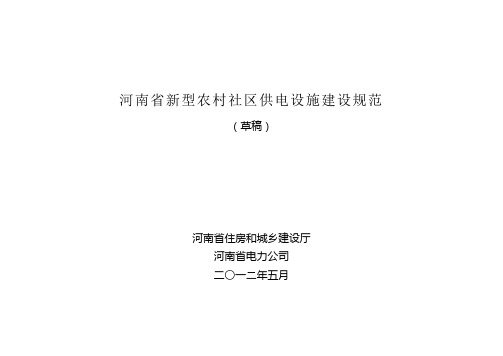

河南省新型农村社区供电设施建设规范（草稿）河南省住房和城乡建设厅河南省电力公司二○一二年五月目录1 概述1.1适用范围1.2编制目的1.3编制原则1.4编制依据2 新型农村社区供电设施建设总体原则2.1电网规划2.2 中压配电网2.3 配电室设置原则与基本要求2.4 配电变压器2.5 无功补偿2.6 低压配电网2.7 电缆通道2.8电杆2.9计量装置2.10 剩余电流动作保护装置2.11 电压监测2.12 防雷和接地3 新型农村社区典型供电模式及技术要求 3.1 多层(4-6层)、低层(2-3层)及联排社区 3.2 中高层(7-9层)社区3.3 高层(9-22层)社区附件图例1 概述1.1适用范围本规范适用于河南省区域内新型农村社区供电设施建设。
1.2编制目的规范新型农村社区供电设施建设标准，提高安全运行水平、供电能力和供电质量，促进经济社会发展。
1.3编制原则1.3.1 新型农村社区供电设施建设规范应符合国家能源、环保政策和电网技术发展方向，体现“合理、先进、可靠、节能”原则。
1.3.2 新型农村社区供电设施建设规范应具有适用性，兼顾不同经济发展水平、不同负荷特性的城镇发展需求。
1.4编制依据1.4.1 《低压配电设计规范》（GB50054-95）1.4.2 《农村低压电力技术规程》（DL/T499-2001）1.4.3 《农村电网建设与改造技术导则》（DL/T5131-2001）1.4.4 《农村电力网规划设计导则》（DL/T5118-2000）1.4.5 《电能质量供电电压允许偏差》（GB/T12325-2003）1.4.6 《新农村电气化标准体系》（国家电网农…2007‟326号）11.4.7 《国家电网公司输变电工程典型设计》（2006版10kV配电工程分册）1.4.8 《国家电网公司输变电工程典型设计》（2006版10kV和380/220V配电线路分册）1.4.9 《新农村电气化建设考评管理办法和标准》（国家电网农…2006‟517号）1.4.10 《新农村电气化村典型供电模式》（国家电网农技…2007‟35号）1.4.11 《河南电网发展技术及装备原则》（河南省电力公司…2009版‟）1.4.12 《10千伏及以下架空配电线路设计技术规程》（DL/T5220-2005）1.4.13 《架空绝缘配电线路设计技术规程》（DL/T 601-1996）1.4.14 《电能计量柜》（GBT16934--1997）1.4.15 《电压监测仪订货技术条件》（DL500-1992）1.4.16 《环形钢筋混凝土电杆国家标准》（GB/T4623—2006）1.4.17 《剩余电流动作保护器农村安装运行规程》（DL/T736-2000）1.4.18 《电气装置安装工程电缆线路施工及验收规范》（GB50168-2006）1.4.19 《河南省农村电网改造升级技术原则》（豫发改能源[2010]1811号）1.4.20 《国家电网公司小城镇典型供电模式》（国家电网农[2010]1591号）1.4.21 《河南省新农村电气化建设规范（试行）》（豫电农[2010]655号）1.4.22《组合互感器》（GB/T17201－2007）21.4.23 《电能计量装置技术管理规程》（DL/T448－2000）1.4.24 《电能信息采集与管理系统第3-1部分：电能信息采集终端技术规范通用要求》（DL/T698.31-2010）1.4.25 《电能信息采集与管理系统第3-2部分：电能信息采集终端技术规范厂站采集终端特殊要求》（DL/T698.32-2010）1.4.26 《电能信息采集与管理系统第3-3部分：电能信息采集终端技术规范专变采集终端特殊要求》（D12T698.33-2010）1.4.27 《电能信息采集与管理系统第3-4部分：电能信息采集终端技术规范公变采集终端特殊要求》（DL/T698.34-2010）1.4.28 《电能信息采集与管理系统第3-5部分：电能信息采集终端技术规范低压集中抄表终端特殊要求》（DL/T698.35-2010）1.4.29 《单相智能电能表型式规范》（Q/GDW355-2009）1.4.30 《三相智能电能表型式规范》（Q/GDW356-2009）1.4.31 《智能电能表功能规范》（Q/GDW354-2009）1.4.32 《智能电能表信息交换安全认证技术规范》（Q/GDW365－2009）31.4.33《河南省电流公司电能计量装置标准化配置典型设计》（豫电营销[2011]1221号）2 新型农村社区供电设施建设总体原则2.1电网规划2.1.1新型农村社区供电设施建设应结合本地区电网总体规划，依据新型农村社区规划批复规模，统一规划、分步实施、因地制宜、适当超前，外部供电工程应一次建设到位。
农村电网设备升级改造随着我国农村经济的不断发展，农村电网供电设备的升级改造变得尤为重要。
农村电网设备升级改造旨在提升农村电网供电能力，改善农村用电环境，推动农村经济的可持续发展。
一、改造现状分析农村电网设备升级改造前的现状主要表现在以下几个方面：1.老旧设备：农村电网供电设备普遍存在老旧、设备功耗高、效率低下等问题。
2.供电能力不足：由于农村用电负荷增加，供电能力不足成为制约农村用电发展的瓶颈。
3.线路老化：农村电网线路多为旧式裸露电线，容易导致线路老化、漏电及短路等问题，存在安全隐患。
二、设备升级改造的必要性1.提高供电可靠性：通过设备升级改造，可以提高农村电网的供电可靠性，减少停电事故的发生，保障农村居民的用电需求。
2.提升供电能力：设备升级改造将增加农村电网的供电能力，满足农村经济的快速发展对电力的需求。
3.节能减排：升级改造后的设备通常拥有更高的能效，可以降低电网的功耗，达到节能减排的目的，提升电网的可持续性。
三、设备升级改造的技术方案1.设备更新：农村电网设备升级改造的首要任务是对老旧设备进行更新。
采用新一代的供电设备，如智能电能表、中央控制器等，可以提高供电效率和监测水平。
2.线路改造：通过将旧式裸露电线更换为绝缘线，或铺设地下电缆，可以有效减少线路老化和安全隐患。
3.智能监控系统的引入：借助智能监控系统，可以实现对电力设备状态的实时监测和故障排查，提高电力设备的维护效率和电力供应质量。
四、设备升级改造的实施步骤1.制定升级改造计划：根据农村电网的实际情况，制定合理的升级改造计划，明确改造的目标和重点。
2.项目投资筹集：农村电网设备升级改造需要大量的资金支持，可以通过政府投资、金融机构贷款、社会资本等多种途径筹集。
3.设备采购和施工：按照升级改造计划，进行设备采购和施工，确保升级改造工作的顺利进行。
4.系统运行和监测：设备升级改造完成后，需要进行系统运行和监测，确保设备的稳定运行和监测其效果。

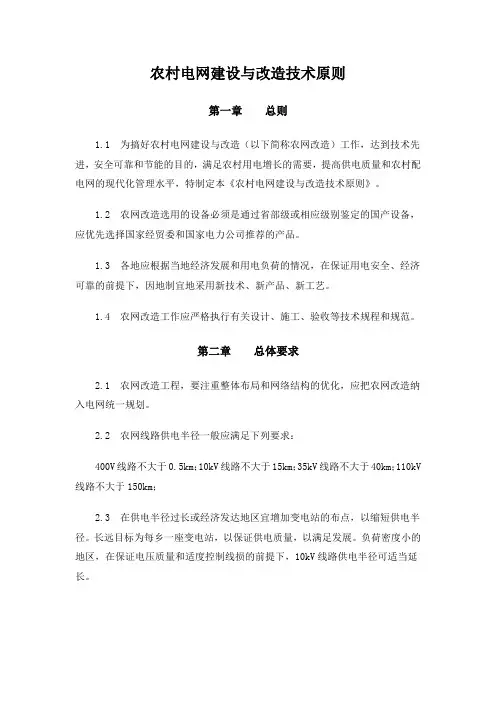

农村电网建设与改造技术原则第一章总则1.1 为搞好农村电网建设与改造（以下简称农网改造）工作，达到技术先进，安全可靠和节能的目的，满足农村用电增长的需要，提高供电质量和农村配电网的现代化管理水平，特制定本《农村电网建设与改造技术原则》。
1.2 农网改造选用的设备必须是通过省部级或相应级别鉴定的国产设备，应优先选择国家经贸委和国家电力公司推荐的产品。
1.3 各地应根据当地经济发展和用电负荷的情况，在保证用电安全、经济可靠的前提下，因地制宜地采用新技术、新产品、新工艺。
1.4 农网改造工作应严格执行有关设计、施工、验收等技术规程和规范。
第二章总体要求2.1 农网改造工程，要注重整体布局和网络结构的优化，应把农网改造纳入电网统一规划。
2.2 农网线路供电半径一般应满足下列要求：400V线路不大于0.5km；10kV线路不大于15km；35kV线路不大于40km；110kV 线路不大于150km；2.3 在供电半径过长或经济发达地区宜增加变电站的布点，以缩短供电半径。
长远目标为每乡一座变电站，以保证供电质量，以满足发展。
负荷密度小的地区，在保证电压质量和适度控制线损的前提下，10kV线路供电半径可适当延长。
2.4 在经济发达和有条件的地区，电网改造工作要同调度自动化、配电自动化、变电站无人值班、无功优化结合起来。
暂无条件的也应在结构布局、设备选择等方面予以考虑。
2.5 农网改造后应达到：2.5.1 农网高压综合线损率降到10%以下，低压线损率降到12%以下。
2.5.2 变电站10kV侧功率因数达到0.9及以上，100kVA及以上电力用户的功率因数达到0.9及以上，农业用户的功率因数达到0.8及以上。
2.5.3 用户端电压合格率达到90%以上，电压允许偏差值应达到：220V允许偏差值+7%～-10%；380V允许偏差值+7～-7%；10kV允许偏差值+7%～-7%；35kV 允许偏差值+10%～-10%。
农村电网改造升级随着农村经济的快速发展和农村人民生活水平的提高，农村电网改造升级已经成为当前一个重要的议题。
农村电网的改造升级涉及到电网设备的更新换代、电网运行模式的优化以及电力供给的可靠性等问题。
本文将从以上几个方面对农村电网改造升级的意义以及具体措施进行论述。
一、农村电网改造升级的意义农村电网改造升级对于农村经济发展和民生改善具有重要意义。
首先，电网设备的更新换代可以提升电力供给的可靠性和稳定性，减少电力事故发生的概率，确保农村居民正常用电。
其次，电网改造升级可以满足农村电力需求的增长，改善电力供应不足的情况，为农村工业化和农村电商的发展提供可靠的支撑。
再次，电网改造升级可以提高电力的输送效率，降低能源损耗，为农村电力产业链的完善打下基础。
二、农村电网改造升级的具体措施1.设备更新换代农村电网改造升级的关键之一是设备的更新换代。
传统的电网设备已经不能满足农村电力需求的增长和电力供给的可靠性要求。
因此，需要引进先进的电网设备，如智能变电站和自动化配电终端设备，提升电网的运行效率和可靠性。
2.运行模式的优化农村电网改造升级还需要优化电网的运行模式。
传统的农村电网运行模式存在着供电线路长、线损大、不稳定的问题。
通过对供电线路进行综合配电、智能调控和数据监测等技术手段的应用，可以提高农村电网的供电可靠性和运行效率，减少能源浪费。
3.可再生能源的开发利用随着环保意识的提高和可再生能源技术的进步，将可再生能源与农村电网改造升级相结合是一个重要的方向。
利用太阳能、风能等可再生能源，建设农村独立供电系统，可以提高农村电网的供电可靠性，减少对传统能源的依赖。
4.信息化建设农村电网改造升级还需要加强信息化建设。
通过引进电力互联网等技术手段，实现对电力信息的采集、传输和管理，提高农村电网的智能化水平，为电网的安全运行和维护提供有力支持。
三、农村电网改造升级的挑战与对策1.投资需求大农村电网改造升级需要大量资金投入。

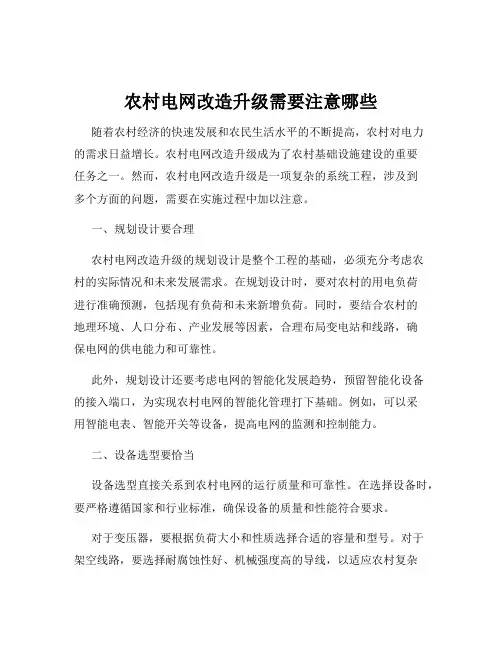

农村电网改造升级需要注意哪些随着农村经济的快速发展和农民生活水平的不断提高，农村对电力的需求日益增长。
农村电网改造升级成为了农村基础设施建设的重要任务之一。
然而，农村电网改造升级是一项复杂的系统工程，涉及到多个方面的问题，需要在实施过程中加以注意。
一、规划设计要合理农村电网改造升级的规划设计是整个工程的基础，必须充分考虑农村的实际情况和未来发展需求。
在规划设计时，要对农村的用电负荷进行准确预测，包括现有负荷和未来新增负荷。
同时，要结合农村的地理环境、人口分布、产业发展等因素，合理布局变电站和线路，确保电网的供电能力和可靠性。
此外，规划设计还要考虑电网的智能化发展趋势，预留智能化设备的接入端口，为实现农村电网的智能化管理打下基础。
例如，可以采用智能电表、智能开关等设备，提高电网的监测和控制能力。
二、设备选型要恰当设备选型直接关系到农村电网的运行质量和可靠性。
在选择设备时，要严格遵循国家和行业标准，确保设备的质量和性能符合要求。
对于变压器，要根据负荷大小和性质选择合适的容量和型号。
对于架空线路，要选择耐腐蚀性好、机械强度高的导线，以适应农村复杂的环境条件。
同时，要选择质量可靠的绝缘子、金具等附件，确保线路的安全运行。
另外，还要考虑设备的维护和更换成本。
选择易于维护和更换的设备，可以降低电网的运行成本，提高电网的经济效益。
三、施工质量要保证施工质量是农村电网改造升级工程的关键。
在施工过程中，要严格按照设计图纸和施工规范进行操作，确保工程质量符合要求。
首先，要加强对施工人员的培训和管理，提高施工人员的技术水平和质量意识。
施工人员要熟悉施工工艺和流程，严格遵守操作规程，确保施工质量。
其次，要加强对施工材料和设备的质量检验。
对进入施工现场的材料和设备，要进行严格的检验和验收，杜绝不合格产品进入施工环节。
再者，要加强对施工过程的监督和检查。
建立健全质量监督体系，定期对施工质量进行检查和评估，发现问题及时整改，确保工程质量。
农村电网改造升级技术原则第一章总则1.1 为搞好农村电网改造升级（以下简称农网改造升级）工作，达到安全可靠、节能环保、技术先进的目的，满足农村经济社会发展和人民生活用电需求，特制定本技术原则。
1.2 农网改造升级应遵循“统一规划、分步实施、因地制宜、适度超前”的原则，变（配）电站的布局及高、中、低压配电网主干线路的建设应满足农村经济中长期发展要求，避免重复建设。
1.3 农网改造升级应按照“安全可靠、技术适用、减少维护，节能环保”的原则，采用成熟先进的新技术、新设备、新材料、新工艺，禁止使用国家明令淘汰及不合格的产品。
1.4 农网改造升级工作应严格执行国家和行业有关设计、施工、验收等技术规程和规范。
第二章总体要求2.1 农网改造升级应充分考虑城镇、乡村等不同类别区域负荷特点、供电可靠性要求和区域发展规划，合理优化网架结构。
2.2 农网改造升级应积极采用“三通一标”（通用设计、通用设备、通用造价、标准工艺），统一建设标准，规范工程管理，确保工程质量。
2.3 对于特殊地段、具有高危和重要用户的线路、重要联络线路，可实行差异化设计，提高农网抵御自然灾害的能力。
2.4 农网改造升级应适度推进电网智能化建设，重点开展新能源分散接入、配电自动化、智能配电台区、农村用电信息采集等试点建设。
2.5 高压电网的容载比宜控制在1.5～2.1之间，负荷增长较快地区宜取高值。
2.6 中低压线路供电半径应根据负荷密度来确定，一般中压线路供电半径：城镇不宜超过4km，乡村不宜超过15km；低压线路供电半径：城镇不宜超过250m，乡村不宜超过500m。
用户特别分散地区供电半径可适当延长，但应采取适当措施，满足电压质量要求。
2.7 未经供电企业同意，架空线路杆塔上禁止搭挂与电力通信无关的广播、电话、有线电视等其他弱电线路。
第三章高压配电网3.1 具备条件的县域电网应逐步实现或加强与上一级电网联络。
3.2 高压线路宜采用架空线路。

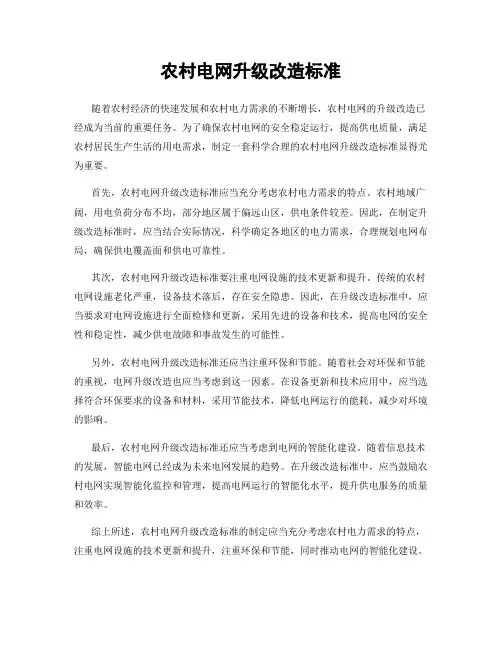

农村电网升级改造标准随着农村经济的快速发展和农村电力需求的不断增长，农村电网的升级改造已经成为当前的重要任务。
为了确保农村电网的安全稳定运行，提高供电质量，满足农村居民生产生活的用电需求，制定一套科学合理的农村电网升级改造标准显得尤为重要。
首先，农村电网升级改造标准应当充分考虑农村电力需求的特点。
农村地域广阔，用电负荷分布不均，部分地区属于偏远山区，供电条件较差。
因此，在制定升级改造标准时，应当结合实际情况，科学确定各地区的电力需求，合理规划电网布局，确保供电覆盖面和供电可靠性。
其次，农村电网升级改造标准要注重电网设施的技术更新和提升。
传统的农村电网设施老化严重，设备技术落后，存在安全隐患。
因此，在升级改造标准中，应当要求对电网设施进行全面检修和更新，采用先进的设备和技术，提高电网的安全性和稳定性，减少供电故障和事故发生的可能性。
另外，农村电网升级改造标准还应当注重环保和节能。
随着社会对环保和节能的重视，电网升级改造也应当考虑到这一因素。
在设备更新和技术应用中，应当选择符合环保要求的设备和材料，采用节能技术，降低电网运行的能耗，减少对环境的影响。
最后，农村电网升级改造标准还应当考虑到电网的智能化建设。
随着信息技术的发展，智能电网已经成为未来电网发展的趋势。
在升级改造标准中，应当鼓励农村电网实现智能化监控和管理，提高电网运行的智能化水平，提升供电服务的质量和效率。
综上所述，农村电网升级改造标准的制定应当充分考虑农村电力需求的特点，注重电网设施的技术更新和提升，注重环保和节能，同时推动电网的智能化建设。
只有这样，才能确保农村电网的安全稳定运行，满足农村居民生产生活的用电需求，推动农村电力事业的健康发展。
新一轮农村电网改造升级技术原则随着农村经济的发展和人民生活水平的提高，农村电网改造升级已成为当前重要的工程。
新一轮农村电网改造升级需要遵循一系列技术原则，以确保电网能够满足未来的需求并提高供电可靠性。
首先，新一轮农村电网改造升级技术原则是综合规划。
农村电网覆盖广泛，而且农村电网的改造升级需要投资巨大，因此需要进行综合规划，确定改造升级的优先级和步骤。
综合规划可以最大限度地提高资源利用效率，避免重复建设，降低成本。
其次，新一轮农村电网改造升级技术原则是智能化。
随着信息技术的发展，智能电网已成为电力行业的发展趋势。
农村电网改造升级需要引入智能化技术，提高电网的自动化水平、数据管理和监控能力。
通过智能化技术，可以实现电网的远程监控和故障诊断，提高供电可靠性和效率。
第三，新一轮农村电网改造升级技术原则是可再生能源的应用。
农村地区往往存在丰富的可再生能源资源，如太阳能、风能等。
利用可再生能源可以降低农村电网的运行成本，减少对传统能源的依赖。
因此，在农村电网改造升级中，应考虑可再生能源的合理利用，提高能源的清洁度和可持续性。
第四，新一轮农村电网改造升级技术原则是配电网与输电网的协同发展。
在农村地区，由于电力需求的增长和电网负荷的变化，配电网和输电网之间的矛盾也日益突出。
新一轮农村电网改造升级需要注重配电网与输电网的协同发展，提高两者之间的互联互通能力，优化电网的供需匹配关系。
最后，新一轮农村电网改造升级技术原则是安全稳定。
电网的安全稳定是电力供应的基本要求，也是用户对电力服务的基本期待。
在农村电网改造升级中，需要做好电网的防雷、防护和监测工作，提高电网的抗灾能力和抗干扰能力。
同时，还需要加强电网设备的维护和管理，确保电网的安全运行。
总之，新一轮农村电网改造升级需要遵循综合规划、智能化、可再生能源应用、配电网与输电网的协同发展以及安全稳定等一系列技术原则。
通过科学合理的技术原则，可以有效提高农村电网的供电可靠性和服务质量，满足广大农村地区居民的用电需求。
农村电网改造升级技术原则第一章总则1.1 为搞好农村电网改造升级（以下简称农网改造升级）工作，达到安全可靠、节能环保、技术先进的目的，满足农村经济社会发展和人民生活用电需求，特制定本技术原则。
1.2 农网改造升级应遵循“统一规划、分步实施、因地制宜、适度超前”的原则，变（配）电站的布局及高、中、低压配电网主干线路的建设应满足农村经济中长期发展要求，避免重复建设。
1.3 农网改造升级应按照“安全可靠、技术适用、减少维护，节能环保”的原则，采用成熟先进的新技术、新设备、新材料、新工艺，禁止使用国家明令淘汰及不合格的产品。
1.4 农网改造升级工作应严格执行国家和行业有关设计、施工、验收等技术规程和规范。
第二章总体要求2.1 农网改造升级应充分考虑城镇、乡村等不同类别区域负荷特点、供电可靠性要求和区域发展规划，合理优化网架结构。
2.2 农网改造升级应积极采用“三通一标”（通用设计、通用设备、通用造价、标准工艺），统一建设标准，规范工程管理，确保工程质量。
2.3 对于特殊地段、具有高危和重要用户的线路、重要联络线路，可实行差异化设计，提高农网抵御自然灾害的能力。
2.4 农网改造升级应适度推进电网智能化建设，重点开展新能源分散接入、配电自动化、智能配电台区、农村用电信息采集等试点建设。
2.5 高压电网的容载比宜控制在1.5～2.1之间，负荷增长较快地区宜取高值。
2.6 中低压线路供电半径应根据负荷密度来确定，一般中压线路供电半径：城镇不宜超过4km，乡村不宜超过15km；低压线路供电半径：城镇不宜超过250m，乡村不宜超过500m。
用户特别分散地区供电半径可适当延长，但应采取适当措施，满足电压质量要求。
2.7 未经供电企业同意，架空线路杆塔上禁止搭挂与电力通信无关的广播、电话、有线电视等其他弱电线路。
第三章高压配电网3.1 具备条件的县域电网应逐步实现或加强与上一级电网联络。
3.2 高压线路宜采用架空线路。
河南省农村电网改造升级技术原则豫发改能源〔2010〕1811号第一章总则1.1为做好河南省农村电网改造升级（以下简称农网改造升级）工作，达到安全可靠、节能环保、技术先进的目的，满足农村经济社会发展和人民生活用电需求，特制定本原则。
1.2农网改造升级应遵循“统一规划、分步实施、因地制宜、适度超前”的原则，变（配）电站的布局及高、中、低压配电网主干线路的建设应满足农村经济中长期发展要求，避免重复建设。
1.3农网改造升级应按照“安全可靠、技术适用、减少维护、节能环保”的原则，采用成熟先进的新技术、新设备、新材料、新工艺，推进资产全寿命周期管理。
禁止使用国家明令淘汰及不合格的产品。
1.4农网改造升级应优化电网结构，提高供电能力和质量，逐步建成“结构优化、布局合理、运行可靠、供电质量高、电能损耗低”的新型农网。
1.5农网改造升级应服务“新农村、新电力、新服务”农电发展战略，推进新农村电气化建设。
第二章总体要求2.1农网改造升级应坚持科技创新，不断提高农电科技含量，提升农电信息化、生产自动化和营销现代化水平。
2.2农网改造升级应积极采用“三通一标”（通用设计、通用设备、通用造价、标准工艺）和典型设计，统一建设标准，规范工程管理，确保工程质量。
2.3对于特殊地段、具有高危和重要用户的线路、重要联络线路，可实行差异化设计，提高农网抵御自然灾害的能力。
2.4农网改造升级应适度推进电网智能化建设，重点开展新能源分散接入、配电自动化、智能变电台区、农村用电信息采集等试点建设。
2.5高压电网的容载比宜控制在1.5—2.1之间，负荷增长较快地区宜取高值。
2.6中低压线路供电半径应根据负荷密度来确定，一般中压线路供电半径：城镇不宜超过4km，乡村不宜超过15km；低压线路供电半径：城镇不宜超过250m,乡村不宜超过500m。
用户特别分散地区和偏远山区供电半径可适当延长，但应采取适当措施，满足电压质量要求。
2.7未经供电企业同意，架空线路杆塔上禁止搭挂与电力通信无关的广播、电话、有线电视等其他弱电线路。
2.8农网通信通道建设应与电网同步规划、同步建设。
第三章高压配电网3.1 农网改造升级应加强主干网架及联络线的建设与改造，提高农网整体输送能力和供电可靠性。
高压配电网应采取以220kV变电站为中心、分片供电的模式。
在没有220kV及以上变电站的县域范围内，应至少有两条110kV线路作为主供电源为其供电。
3.2变电站站址选择应符合城乡规划、电网规划的要求，靠近负荷中心地区。
3.3变电站建筑物应与环境协调，符合“安全、经济、美观、节约占地”的原则，并适当留有（扩建或升压）余地。
3.4线路导线截面选择应满足负荷中长期发展要求，根据规划区域内饱和负荷值选定。
110kV架空线路导线截面不宜小于300mm2，35kV架空线路导线截面宜采用240mm2、185mm2。
3.5新建变电站应按无人值班方式建设，现有变电站应逐步改造为无人值班变电站。
有条件的可试点建设智能化变电站。
3.6对于特殊变电站，跨越电气化铁路、高速公路等重要交叉跨越处的特殊地段和重要线路，应采用差异化设计，提高农网安全运行水平和抗灾防灾能力。
3.7变电站宜采用半户外布置，选址困难的城镇及污染严重地区可采用户内型变电站或选用组合电器装置（GIS、HGIS）。
乡村及县城非中心区变电站宜采用半户外或全户外布置。
因网架升级限制发展35kV网架的区域或不适宜永久建站（如矿区等负荷不稳定区域）的区域可建设户外35kV台区变电站。
3.8变电站主变台数110千伏变电站按最终3台变规模设计，35千伏变电站按最终2台变规模设计。
主变应采用有载调压、S11及以上节能型变压器，应根据供电分区的规划最大负荷合理选择主变压器容量，110kV主变压器容量县城区：3×50兆伏安；工业聚集区：3×63MVA、3×50MVA；重要乡镇：3×50MVA、3×40MVA(40MVA主变主要用于偏远的电网末端、发展潜力有限的区域)。
35kV主变压器容量：2×6.3MVA、2×10MVA。
3.9变电站二次监控与保护装置采用综合自动化装置，选用国内成熟设备；直流系统采用高频开关电源配铅酸免维护蓄电池；站用通讯电源采用直流转换装置实现，不再单独设置通讯电源；变电站设计应考虑遥视系统及烟雾报警系统。
3.10变电站通讯方式优先采用光纤通讯，110kV光纤通道宜采用复合地线光纤（OPGW），35kV光纤通道宜采用自承式光纤（ADSS）或复合相线光纤（OPPC）。
3.11高压线路宜采用架空线路，110kV架空线路宜采用角钢塔，35kV线路在满足设计要求前提下优先选用钢筋混凝土电杆。
县城区或变电站出线距离变电站较近的高压线路宜采用双回路或多回路同杆架设。
3.12线路污秽等级应根据各区域的污秽分区图，结合污湿特征、盐密值和运行经验等因素综合确定，线路与变电站的绝缘配合应满足DL/T 620。
3.13跨越电气化铁路的110kV线路宜采用架空线路跨越，35kV线路宜采用顶管电缆敷设。
3.14 所有铁塔及杆塔拉线应采取防盗措施，各种杆塔均应装设运行标识牌和安全警示牌。
第四章中压配电网4.1中压配电网应合理布局，接线方式灵活、简洁。
宜采用树枝型放射状结构，县城区和产业聚集区可根据变电站布局逐步建设“手拉手”结构。
公用线路应分区分片供电，供电范围不应交叉重叠。
4.2城镇中压配电网宜采用多分段适度联络接线方式，导线及设备应满足转供负荷要求。
乡村中压配电网宜采用放射式接线方式，有条件的乡（镇）村也可采用双电源分段联络接线方式。
4.3中压配电网线路主干线应根据线路长度和负荷分布情况进行分段并装设分段开关，主干线分段宜分为2～3段。
分支线宜装设分支开关。
4.4中压配电线路宜采用架空方式，城镇、林区、人群密集区域宜采用架空绝缘导线。
下列情况可采用电缆线路：（1）走廊狭窄，架空线路难以通过的地区；（2）电网结构或安全运行的特殊需要。
4.5县城区和产业聚集区的10kV线路宜采用同杆双回或多回架设；农业区和偏远山区10kV线路宜采用单回路架设。
4.6 县城区和产业聚集区导线型式和截面：主干线宜采用绝缘240mm2；分支线宜采用绝缘185mm2、120mm2，最终成为主干网互连线路的分支线宜选用绝缘240mm2；县城区和工业区周边的线路可用裸导线。
4.7重要乡镇和农业区导线型式和截面：主干线宜采用185mm2、120mm2，分支线宜采用95mm2，特别偏远地区可选用50mm2。
重要乡镇的主干线可选用绝缘线。
4.8中压配电网线路杆塔在城镇宜选用12m及以上杆塔，乡村一般选用10m及以上杆塔，城镇路边不宜采用预应力型混凝土电杆，防止车撞脆断。
4.9城镇线路档距一般不宜超过50m，乡村线路档距一般不宜超过70m。
4.10对雷害多发地区及架空绝缘线路应加强防雷击断线的措施。
4.11当变电站10kV出线数量不足或线路走廊条件受限制时，可建设开关站。
开关站接线应力求简化，宜采用单母线分段接线方式。
开关站应按无人值守建设，再分配容量不宜超过10000kVA。
4.12配电变压器应按照“密布点、短半径”的原则建设与改造。
变压器应布置在负荷中心，一般采用柱上安装方式，变压器底部距地面高度不应低于2.5m。
对人口密集、安全性要求高的地区可采用箱式变压器或配电站。
4.13新装及更换配电变压器应选用S11型及以上节能配电变压器，负荷变化较大时可采用非晶合金变压器。
安装在高层建筑、地下室及有特殊防火要求的配电变压器应采用干式变压器。
4.14配电变压器容量宜按近期规划负荷选择，适当考虑负荷发展。
柱上配电变压器容量为50kVA、100kVA、200kVA、315kVA；单台箱式变压器容量为400kVA、500kVA，单台干式变压器容量宜小于1250kVA。
配电站可配置双路电源，宜装设2~4台变压器，单台容量不宜超过800kVA。
4.15配电变压器的进出线应采用绝缘导线或电力电缆，配电变压器的高压接线端应安装绝缘护套。
4.16配电变压器的高压侧应采用熔断器或开关保护，低压侧应装设刀熔开关或自动开关保护。
4.17配电变压器低压配电装置应具有防雷、过流保护、无功补偿、剩余电流动作保护、计量、测量等功能，壳体宜采坚固防腐材质。
4.18配电变压器低压配电装置内宜预留安装智能配变终端的位置。
有条件的可开展具有状态参数监测、无功补偿本地／远程控制投切、剩余电流保护监测管理、谐波监测、三相不平衡监测、电量抄录、远程通信、变压器防盗等功能的智能配变台区4.19箱式变（配）电站壳体应采用坚固防腐材质。
配电站开关设备应采用免维护的全密封、全绝缘负荷开关（带熔丝），设备应具备“五防功能”，即防止误分、误合断路器，防止拉、合隔离开关，防止带电挂（合）接地线（地刀），防止带接地线（地刀）合断路器（隔离开关），防止误入带电间隔。
县城配电网一般选用欧式箱变，特殊条件下可选用美式箱变。
4.20地处偏远地区的变压器等设施应采取必要的防盗措施。
4.21农村排灌台区应采用典设配电房建设方案。
第五章低压配电网5.1低压配电网坚持分区供电原则，低压线路应有明确的供电范围。
低压配电网应结构简单、安全可靠，一般采用单电源辐射接线和单电源环网接线。
5.2低压主干线路导线截面应参考供电区域饱和负荷值选定。
城镇低压主干线路导线截面185mm2，分支120mm2、95mm2，乡村低压主干线路导线截面120mm2、95mm2，分支70mm2、50mm2。
5.3城镇和人口密集地区、穿越林区低压架空线路应采用绝缘导线。
5.4城镇和人口密集地区的低压架空线路宜采用12m及以上混凝土杆，其他地区宜采用10m及以上混凝土杆，稍径不小于190mm。
5.5低压线路可与同一电源10kV配电线路同杆架设。
当10kV配电线路有分段时，同杆架设的低压线路不应跨越分段区。
5.6农村排灌台区低压线路应采用地埋线。
第六章低压户表6.1低压接户线应使用绝缘导线。
导线截面应按每户不低于4千瓦选择。
在考虑三相负荷平衡的原则下，接户线可采用单相接入或三相四线接入集表箱方式，应有相序标识。
根据表位及便于安装接线，单相接入时，选择合适的铝或铜导线，截面宜在16～25 mm2。
6.2接户线因跨越街道不具备架空条件需入地时，可采用铠装电缆穿管直埋敷设，两端出地面时均应穿不低于2m的热镀锌钢质保护管，合理选择管径，其根部应深入地面下0.1m，上端应封堵。
6.3居民用户应采用“一户一表”的计量方式，并根据用电性质分表计量。
室外计量表箱应选用非金属表箱，统一编号，箱底对地面距离不低于1.8m。
6.4集表箱采用多户集中布置，4表位以上为宜。
集表箱进线侧应安装电源明显断开装置。
