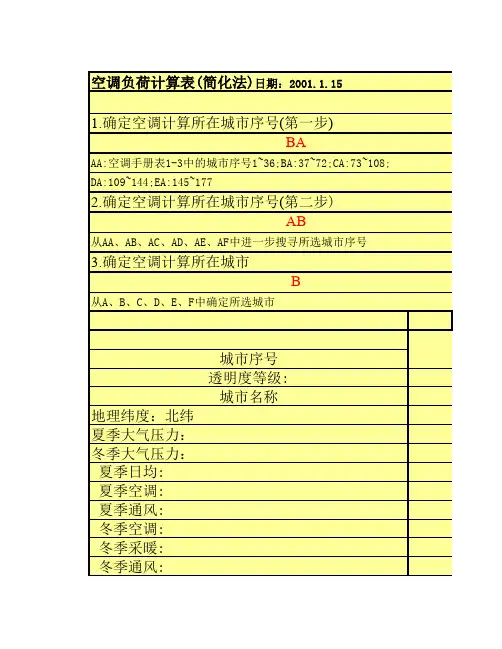

空调负荷估算表

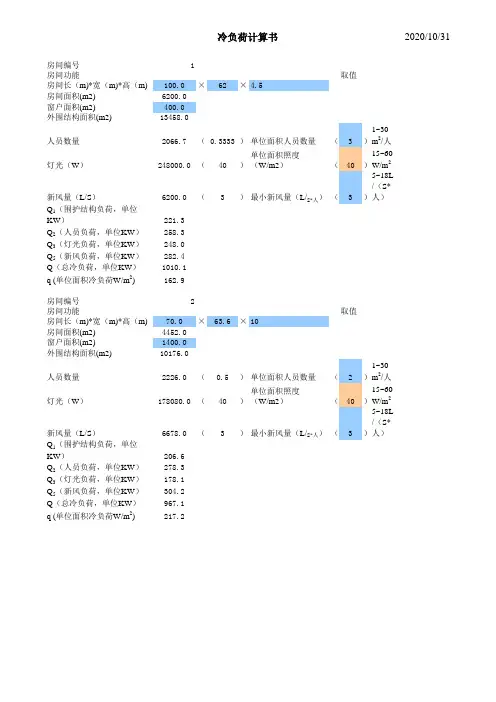

冷负荷计算书2020/10/31房间编号1
房间功能取值
房间长（m)*宽（m)*高（m)100.0×62×4.5
房间面积(m2)6200.0
窗户面积(m2)400.0
外围结构面积(m2)13458.0
人员数量2066.7（0.3333）单位面积人员数量（3）1~30 m2/人
灯光（W）248000.0（40）单位面积照度
（W/m2）（40）
15~60
W/m2
新风量（L/S）6200.0（3）最小新风量（L/S*人）（3）5~18L /（S*人）
Q1（围护结构负荷，单位
KW）221.3
Q2（人员负荷，单位KW）258.3
Q3（灯光负荷，单位KW）248.0
Q5（新风负荷，单位KW）282.4
Q（总冷负荷，单位KW）1010.1
q (单位面积冷负荷W/m2)162.9
房间编号2
房间功能取值房间长（m)*宽（m)*高（m)70.0×63.6×10
房间面积(m2)4452.0
窗户面积(m2)1400.0
外围结构面积(m2)10176.0
人员数量2226.0（0.5）单位面积人员数量（2）1~30 m2/人
灯光（W）178080.0（40）单位面积照度
（W/m2）（40）
15~60
W/m2
新风量（L/S）6678.0（3）最小新风量（L/S*人）（3）5~18L /（S*人）
Q1（围护结构负荷，单位
KW）206.6 Q2（人员负荷，单位KW）278.3 Q3（灯光负荷，单位KW）178.1 Q5（新风负荷，单位KW）304.2 Q（总冷负荷，单位KW）967.1 q (单位面积冷负荷W/m2)217.2。

注：本表为最大负荷，在求建筑总冷负荷时，应考虑空调房间同时使用系数0.7-0.9
按建筑面积冷指标进行估算建筑面积冷指标
注：l、上述指标为总建筑面积的冷负荷指标：建筑面积的总建筑面积小于5000平米时，取上限；平米，取下限值。

l0000大于
2、按上述指标确定的冷负荷，即是制冷机的容量，不必再加系数。

3、由于地区差异较大，上述指标以北京地区为准。

南方地区可按上限采取。

热负荷估算
（l）按建筑面积热指标进行估算注：
总建筑面积、大外围结构热工性能好、窗户面积小，采用较小的指标；反之采用较大的指标。

负荷指标（估算）（仅供参考）
空调冷负荷法估算冷指标。

空调冷负荷法估算冷指标（W/m2空调面积）见下表
注：本表为最大负荷，在求建筑总冷负荷时，应考虑空调房间同时使用系数0.7-0.9 按建筑面积冷指标进行估算建筑面积冷指标
注：l、上述指标为总建筑面积的冷负荷指标：建筑面积的总建筑面积小于5000平米时，取上限；大于l0000平米，取下限值。

2、按上述指标确定的冷负荷，即是制冷机的容量，不必再加系数。

3、由于地区差异较大，上述指标以北京地区为准。

南方地区可按上限采取。

热负荷估算
（l）按建筑面积热指标进行估算注：
总建筑面积、大外围结构热工性能好、窗户面积小，采用较小的指标；反之采用较大的指标。

空调负荷估算表《速查》空调负荷计算一、负荷指标（估算）（仅供参考）建筑类型冷负荷 W/m2（Cal/m2）住宅、公寓、标准客房114－138（98－118）西餐厅200－286（170－246）中餐厅257－438（220－376）火锅城、烧烤465－698（400－600）小商店175－267（150－230）大商场、百货大楼250－400（215－344）理发、美容150－225（129－193）会议室210－300（180－258）办公室128－170（110－146）中庭、接待112－150（97－129）图书馆90－125（77－108）展厅、陈列室130－200（112－172）剧场180－350（154－310）计算机房、网吧230－410（200－350）有洁净要求的厂房、手术室等300－500（258－430）二、空调冷负荷法估算冷指标。

空调冷负荷法估算冷指标（W/m2空调面积）见下表序号建筑类型及空调建筑面积建筑人体照明新风量W/m2新风总负荷房间名称平方米/人负荷负荷负荷负荷1客房10607205027114 2宴会厅 1.25301343025190360 3小会议室36043402592235 4大会议室 1.5408840251903585健身房保龄球535872*********6舞厅320972033119256 7科研办公楼54028402043151商场8底层1351604012130365 9二层 1.235128401210430710三层及三层以上24080401265225图书馆11阅览室105014302527121展览厅12陈列室45831202568177会堂13报告厅23558402513626914公寓住宅107014205054158硬剧院15观众厅0.53022815817444716休息厅27064204021637017化妆室44035502055180体育馆18比赛馆 2.5356540156520519休息厅57027.520408620320贵宾厅85817305068173医院21高级病房11022一般手术室15023洁净手术室30024X光CTB超15025餐馆300注：本表为最大负荷，在求建筑总冷负荷时，应考虑空调房间同时使用系数0.7-0.9三、按建筑面积冷指标进行估算建筑面积冷指标建筑名称冷负荷指标W/m22建筑面积建筑名称冷负荷指标W/m2建筑面积旅馆80-90体育馆100-135200-350（按人员座位数）办公楼85-100图书馆35-40 计算机房190-380医院80-90 数据处理320-400商店105-125营业厅设空调时，200-250按营业厅面积剧院126-160200-300（按观众厅面积）会堂180-225注：l、上述指标为总建筑面积的冷负荷指标：建筑面积的总建筑面积小于50 00平米时，取上限；大于l0000平米，取下限值。

风管设计负荷指标（估算）（仅供参考）方法一、估算法总送风量（m3\h）：G=换气次数×房间体积各场所每小时换气次数新风量=10%-30%×总送风量新风量或者按每个人的新风量标准×人数算表4.1 新风机组选型风量参数表备注：（1）确定房间所需新风量时，应根据房间空间大小及室内人员数量综合考虑。

根据上表推荐资料分别按“每人所需新风量”和“房间新风换气次数”计算出新风数量值，取二者中较大值，作为设备选型依据。

2、根据计算式准确算估算出总冷负荷，总送风量G=Q(KW)/(HN－HO)KG/S, HN是室内温度下的焓值，HO送风温度下的焓值，已知室内温度及风机盘管的送风温差，送风温度=室内温度－送风温差根据房间大小确定散流器个数，确定送风风道给各支管分配风量，低速风管系统送风区域的最大允许流速根据鸿业软件---双线风管弹出对话框，输入风量，核对风速，选择风管尺寸给每个散流器分配风量，散流器的尺寸先根据送风风速标准，再根据各类风口的风量表选出合适的散流器出口尺寸，回风口尺寸按选出的送风口尺寸大一号选择主风管尺寸根据软件，输入风量，核对风速，得到尺寸送风管渐缩风量，得渐缩风管尺寸风压估算如弯头、三通、变径较少的情况下每米损失4PA左右，反之每米损失6PA左右，机外静压/每米损失压强数=空气处理机组最长送风长度水管设计估算出冷负荷，选出风机盘管和制冷主机冷冻水制冷主机的管径可按中央空调水管道配比一览表根据总冷负荷选择，或者按公式(冷冻水流量)L=Q(KW)/（4.5~5）×1.163（M3/H）计算，D=根号下L/0.785×3600×流速（M/S）根据冷负荷，查到各个风机盘管的管径，（EXCEL）空调水管选择计算表或中央空调水管道配比一览表，算得各主管的管径。

冷冻水泵的水流量是冷水机组蒸发器的水流量的1.1倍冷冻水泵扬程Hmax=△P1+△P2+0.05L (1+K)△P1为冷水机组蒸发器的水压降。
