风力发电场安全技能培训

风力发电场安全技能培训

在风力发电机组内部以及外部周围工作时都要穿戴下列用 品：
所有将要对风力发电机组进行特殊或者未预见过的操作， 都必须经过华锐风电相关人员同意，华锐风电将决定是否需 要用到特殊的设备及这些设备的使用条件。
4.2用于紧急下降的设备
当正在风力发电机组上工作时，操作人员周围必须有逃 生设备，以使得他们可以快速撤离到安全环境下。 在需要撤离的紧急情况下，操作人员必须对设备及其使 用说明非常熟悉。在任何时候，紧急下降设备的使用说明书 必须都与设备放在一起，且必须可以在不打开设备的情况下 查看说明书。 在机舱紧急出口框架上方有逃生支架，可用于紧急下降 设备的悬挂。

1. 2.
3.
辅助设备和工具必须绝缘，每次使用前要检查是否存在 问题。 电气设备的带电部件和在带电条件下工作的材料，只能 在下列情况下，才可以对其进行工作： 接触电压低于接地线电压、工作电压<24V（AC） 工作位置的短路电流总计最大AC3mA（有效值）或 DC12mA 工作位置的电能总计不超过350mJ

工作人员除了对机组设备了解外，还必须具备下列知识： 了解可能存在的危险、危险的后果及预防措施 在危险情况下对风力发电机组采取何种安全措施 能够正确使用防护设备 能够正确使用安全设备 熟知风电机组操作步骤及要求 熟知与风力发电机组相关的故障及其处理方法 熟悉正确使用工具的方法 熟知急救知识和技巧 不具备以上知识的人员不得操作风力发电机组。
5.4油液造成的危险
必须遵守液压系统最大工作压力要求！过高压力会对承压 部件产生极大的载荷，会使液压系统爆裂。液压油在加压 状态下会造成危险！ 在开始对液压系统工作之前，关闭液压装置！释放系统压 力! 不要堵住冷空气进入冷却装置的通道。保持冷却装置清洁 ，以确保最佳冷却效果。不要在进气口和排气口周围存放 物品！ 油液是一种在长时间接触皮肤后会导致过敏反应的化学物 质。接触眼睛可能会导致失明！ 系统在工作时，油液可能会加热至约90℃，避免接触到灼 热的油液，并注意 不要吸入热油的蒸气。 在开始检查维护及修理工作前，要使油液充分冷却。 油液如果泄露会造成很严重的环境危害，并且会有滑倒危 险。工作结束后必须将设备表面液压油擦拭干净，这是非 常重要的。

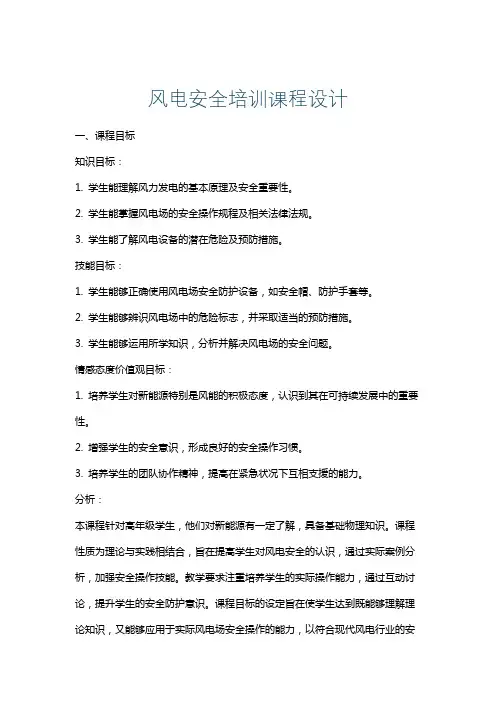

风电安全培训课程设计

风电安全培训课程设计

风电安全培训课程设计一、课程目标知识目标：1. 学生能理解风力发电的基本原理及安全重要性。

2. 学生能掌握风电场的安全操作规程及相关法律法规。

3. 学生能了解风电设备的潜在危险及预防措施。

技能目标：1. 学生能够正确使用风电场安全防护设备，如安全帽、防护手套等。

2. 学生能够辨识风电场中的危险标志，并采取适当的预防措施。

3. 学生能够运用所学知识，分析并解决风电场的安全问题。

情感态度价值观目标：1. 培养学生对新能源特别是风能的积极态度，认识到其在可持续发展中的重要性。

2. 增强学生的安全意识，形成良好的安全操作习惯。

3. 培养学生的团队协作精神，提高在紧急状况下互相支援的能力。

分析：本课程针对高年级学生，他们对新能源有一定了解，具备基础物理知识。

课程性质为理论与实践相结合，旨在提高学生对风电安全的认识，通过实际案例分析，加强安全操作技能。

教学要求注重培养学生的实际操作能力，通过互动讨论，提升学生的安全防护意识。

课程目标的设定旨在使学生达到既能够理解理论知识，又能够应用于实际风电场安全操作的能力，以符合现代风电行业的安全标准。

二、教学内容1. 风力发电原理及安全概述：包括风力发电基本原理、风电机组结构、风电场安全重要性。

- 教材章节：第二章“风力发电原理及其发展”2. 风电场安全操作规程：讲解风电场安全管理制度、操作规程及相关法律法规。

- 教材章节：第三章“风电场的安全管理与法规”3. 风电设备危险辨识与预防：介绍风电设备潜在危险、事故案例及预防措施。

- 教材章节：第四章“风电设备的安全技术”4. 风电场安全防护设备的使用：教授如何正确使用安全防护设备，如安全帽、防护手套、安全带等。

- 教材章节：第五章“风电场安全防护设备”5. 应急处置与救援：讲解紧急情况下的应急处置流程、救援措施及注意事项。

- 教材章节：第六章“风电场的应急处置与救援”6. 实践操作与案例分析：组织学生进行风电场安全操作实践，分析典型安全案例，提高实际操作能力。

《风力发电系统培训》课件

《风力发电系统培训》课件
机舱
安装风轮轴、齿轮箱和发电机 等关键设备，实现能量的转换 和传输。
齿轮箱
连接风轮轴和发电机，实现转 速的匹配和提升，提高发电效 率。
发电机
将机械能转换为电能，通过电 磁感应原理实现。
风力发电机组的维护与保养
定期检查
对风力发电机组的各部件进行定期检查，确 保正常运行。
紧固与调整
检查并紧固各部件的连接螺栓和螺母，确保 安全可靠。
设备安装与调试
将风电机组、电气系统和控制系统等 设备安装到指定位置，并进行调试和 试运行，确保设备正常运行。
并网发电
将风电场与电网连接，实现并网发电 ，确保电力输送和分配的可靠性和经 济性。
运行维护与管理
对风电场进行日常运行维护和管理， 确保风电场的安全、稳定和经济运行 。
PART 04
风力发电系统的运行与维 护
部件等。
风力发电系统的维护与保养
定期维护与保养
介绍定期对风力发电系统各部件进行检查、清洁、润滑等保养工 作，以及定期对系统进行性能测试和校准。
应急维护与抢修
阐述在系统出现突发故障时，如何迅速组织人员进行维护和抢修， 尽快恢复系统正常运行。
维护与保养记录管理
介绍如何对维护与保养工作进行记录和管理，以便对系统进行跟踪 和追溯，提高管理效率。
技术创新
随着科技的不断进步，风力发电技术将不断改进和创新，提高发 电效率和可靠性。
规模化发展
未来风力发电将向规模化、集中化方向发展，形成大规模风电基 地，降低成本。
海上风电崛起
海上风电资源丰富，未来将逐渐成为风力发电的重要领域。
2023 WORK SUMMARY
THANKS
感谢观看Βιβλιοθήκη REPORTING原理

风力发电培训课件

风力发电培训课件

《风力发电培训》
12
风电场产品
十、CSC-850风电机组主控系统
CSC-850风电机组主控系统适用于兆瓦级双馈式变速 变桨恒频风力发电机组的控制，实现风电机组的变 距控制、状态控制、自动发电控制和安全保护控制 等功能，具备性能强大的PLC控制器，丰富的通信接 口，完善的机组状态监视、参数报警，实时/历史数 据的记录显示等功能，支持远程数据访问，实现对 风力发电机组信息采集与监控。
CSC-800WV（自动电压控制器）无功控制器，通过调 节逆变器和SVG，作用在电压上。（AVC）
CSC-861F
《风力发电培训》
8
风电场产品
六、CSD-361同步相量测量装置（PMU）
CSD-361同步相量测量装置适用于WAMS广域实时动态 监测系统下的各电压等级的变电站、发电厂的PMU （Phasor Measurement Unit）子站工程
电能质量评价、调峰控制支持； ● 实现风电场全厂箱变智能监控，包括高低压侧电气量采集、开关的遥控分合功能； ●实现对全厂风力发电机的振动、温度、压力和电气参数等进行7×24小时连续不间断
在线监测，并完成分析与故障诊断； ● 提供一体化集中综合监控功能，包括实时数据采集、设备状态监控、历史数据存储、
数据统计计算等； ●实现风电场功能子系统的建设和接入，包括风机监控系统、无功补偿系统、风资源
升压站监控系统系统结构
《风力发电培训》
5
《风力发电培训》
6
《风力发电培训》
7
风电场产品
五、风电场功率控制
通过对分接头、逆变器、风机、ＳＶＣ／ＳＶＧ无 功补偿设备的协调控制，完成对风电场并网点有有 功无功的自动控制
CSC-800WG（自动发电控制器）有功控制器，通过调 节逆变器来调节有功功率，作用在频率上。（AGC）

风力发电机组培训教材PPT课件

风力发电机组培训教材PPT课件
• 是发电还是电动取决于转差率S, 当S为负值，则为发 电机，对风电S为-1%至-2%
• 转差率S是同步旋转速度Ns和
实际转子转速N间的相对差，即
风厂力S=发(N电s -N)/Ns
2. 鼠笼风电机组的构成
3. 应用范围
❖ 单一鼠笼感应机在MW级以下的定速风机中获得了广泛的应用； ❖ 带有单一具备双速绕组的鼠笼感应机；通过改变绕组改变极对数。
一、鼠笼感应风力发电机组
1. 原理 2. 构成 3. 应用范围 4. 优缺点
1. 鼠笼机原理
• 转子类似鼠笼，定子类似同步电机定子。
• 定子通电后，旋转磁场在转子鼠笼条中产生感应电流；
• 转子电流与气隙旋转磁场相互作用，从而在转子上产 生转矩，这就是电动机原理；如果外力拖动转子，当转 速超过同步速时，反电势就会在定子中感生出电流。
四、绕线式同步机的直驱机组
1. 原理 2. 构成 3. 特点 4. 全功率PEC的主要功能 5. 优点与局限
1. 原理
❖ 直驱风机中，大直径凸极转子直接连到风机转子上，以在同步速 旋转。因为风速的变化，风机的机械转子转速以及发电机机端的 电气频率也是变化的。
❖ 因为电气频率与电网的频率不匹配，所以发电机需要与电网解耦。 因此，要求WRSG的定子通过4象限工作的PEC与电网连接。
5. 优点与局限（1）
5.1 优点 ❖ 由于转子电流可调，转速可以在有效范围内变化，同时可以利用
足够的有效能量。 ❖ 由于PEC可以控制转子电压，所以DFIG可以吸收和输出无功功率。
在电压可能出现波动的脆弱电网中，可以控制DFIG从电网吸收或 向电网输出大量的无功功率。从而使设备在严重的电压波动时可 以继续并网运行，有利于电网稳定。 ❖ 基于PWM的PEC也可用来进行频率调节。 ❖ 现成的WRIG可以被用来改装成DFIG。

风电操作技术培训设备维护与检修

风电操作技术培训设备维护与检修

风电操作技术培训设备维护与检修随着可再生能源的发展和应用，风能作为一种清洁、可再生的能源源源不断地被人们所利用。

而风电技术的发展与风电运维的高效性密切相关。

为了确保风电场正常运作，操作人员需要经过专业培训，并了解风电设备的维护与检修。

本文将介绍风电操作技术培训内容及风电设备的维护与检修方法，以提高风电场的运维效率。

一、风电操作技术培训1.培训内容风电操作技术培训的内容主要包括以下几个方面：（1）风电原理：风能转换为电能的基本原理，风机发电机的工作原理，风能的获取和储存等。

（2）风电场运维要求：风电场的风速控制、偏航控制、电网连接要求等。

（3）风电设备的操作：风机的开启和关闭，电网接入和断开，故障排查等操作技术。

（4）安全措施：风电场操作中的安全注意事项，防止意外事故的发生。

2.培训形式为了提高培训效果，风电操作技术培训可以采用多种形式，包括理论授课、实际操作演练和案例分析等。

（1）理论授课：通过课堂讲解和教材阅读，系统地介绍风电操作技术的相关理论知识。

（2）实际操作演练：通过模拟实际工作场景，让学员亲自操作风电设备，提高实际操作能力。

（3）案例分析：根据实际运维案例，分析风电操作中可能遇到的问题和解决方法，培养学员的思考和解决问题的能力。

二、风电设备的维护与检修1.定期巡检为了确保风电设备的正常运行，定期巡检是必不可少的环节。

巡检的内容主要包括外观检查、电气检查和机械设备检查。

（1）外观检查：检查风机的外部结构是否完好，是否有明显损坏或锈蚀的部位。

（2）电气检查：检查风机的电气系统，包括电缆、插座、开关等是否正常工作。

（3）机械设备检查：检查风机的机械设备，包括轴承、齿轮和传动装置等是否磨损或故障。

2.故障排除与维修在风电设备运行中，可能会出现各种故障，包括电气故障、机械故障等。

对于不同类型的故障，需要采取相应的排除和维修方法。

（1）电气故障排除：通过检查电路连接、电缆状况和电气设备运行状况，找出故障原因，并进行修复或更换。

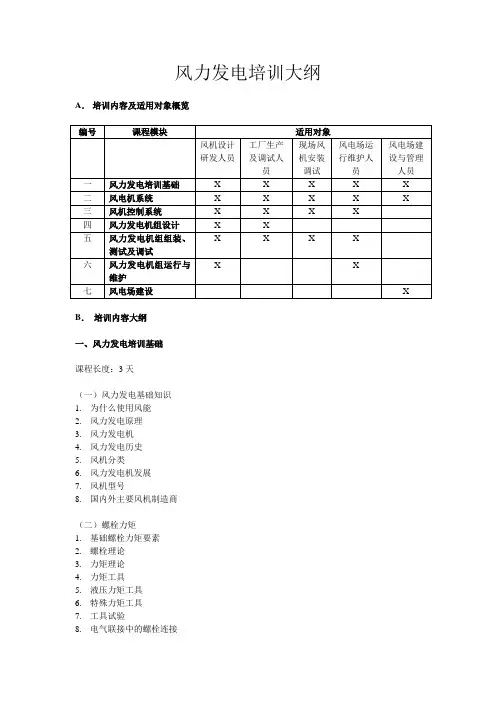

风力发电培训大纲

风力发电培训大纲A．培训内容及适用对象概览B．培训内容大纲一、风力发电培训基础课程长度：3天（一）风力发电基础知识1.为什么使用风能2.风力发电原理3.风力发电机4.风力发电历史5.风机分类6.风力发电机发展7.风机型号8.国内外主要风机制造商（二）螺栓力矩1.基础螺栓力矩要素2.螺栓理论3.力矩理论4.力矩工具5.液压力矩工具6.特殊力矩工具7.工具试验8.电气联接中的螺栓连接（三）机械测量1.机械单位2.通用条款3.摆尺4.直尺5.百分尺6.千分尺7.刻度表（四）液压系统简介1.安全防护2.液压系统3.液压基础4.液压油5.液压油纯度6.油滤芯7.液压图解（五）液压元件1.液压泵2.贮能罐3.手动阀4.调压阀5.单向阀6.泄压阀7.液压阀8.方向控制阀9.比例阀（六）电气基础1.电气基础2.电气符号3.电气图解（七）电气测量技术1.测量安全常识2.测量工具3.测量安全4.测量仪表5.图解（八）电气元件1.开关、继电器和接触器2.保险与电流开关3.电池和电容4.线圈5.整流桥、二极管、半导体、晶闸管6.变压器二、风电机系统课程长度：3天（一）塔筒1.塔筒生产流程2.塔筒生产企业选择标准3.塔筒分类4.塔筒防腐5.塔筒内部6.塔筒运输（二）叶片1.相关知识2.空气动力学3.功率曲线4.顺片检查与维护5.叶片的设计与结构6.叶片生产7.叶片运输与存放（三）轮毂1.轮毂功能2.导流罩3.轮毂联接4.叶片锁5.进入轮毂（四）轴承1.轴承分类2.轴承润滑3.轴承经常出现的问题4.轴承损坏5.风力发电机中的轴承（五）电缆安装1.风机电缆2.不良安装后果3.电缆安装4.材质和工具5.电缆终端处理6.典型错误（六）偏航系统1.偏航2.偏航控制3.解缆保护4.系统锁（七）冷却系统1.冷却系统2.发电机冷却系统3.齿轮箱冷却系统4.VCS系统冷却（八）齿轮箱1.齿轮分类2.齿轮箱功能3.典型的齿轮箱结构4.齿轮箱润滑5.齿轮箱的润滑及冷却（九）发电机1.发电机分类2.发电机原理3.双馈异步发电机组4.永磁直驱发电机组（十）变桨系统1.定桨矩和变桨矩发电机分类2.液压变桨控制系统3.电动变桨控制系统（十一）风机安装1.安装吊具2.安装工具3.安装场地布置4.安装机械选择与配备5.1500KW风机安装（十二）风力发电机基础1.风力发电机基础分类2.目前应用较多的塔筒基础3.风力发电机基础施工三、风机控制系统课程长度2天（一）控制系统1.控制系统面板简介2.处理器通讯3.控制系统元件4.信号描述5.CT处理器模块??6.功能表7.故障诊断简介（二）变频器1.VCS介绍2.VCS基础3.VCS主要元件4.VCS功能（三）传感器1.风传感器2.振动传感器3.偏航传感器4.温度传感器5.压力传感器6.线性位置传感器7.角位移传感器8.差动传感器9.热传感器（四）液压刹车1.系统总览2.液压刹车图??3.系统图四、风力发电机组设计课程长度3天1.风力发电机组设计理论基础2.控制系统理论3.风力发电机组测试与认证五、风力发电机组组装、测试及调试课程长度7天1.风力发电机组组装流程2.风力发电机组装配工艺3.风力发电机组组装工具要求4.风力发电机组测试方法5.风力发电机组调试流程与要求六、风力发电机组运行与维护课程长度2天1.风力发电安全、检修、运行规程2.风力发电机组机械、电气检修大纲3.风力发电场输配电系统七、风电场建设课程长度2天1.风资源介绍2.风电场场址选择3.风资源测量与评估4.我国风资源介绍5.风电场分类6.风力发电机组的分类7.风力发电场建设流程8.CDM项目申请流程。

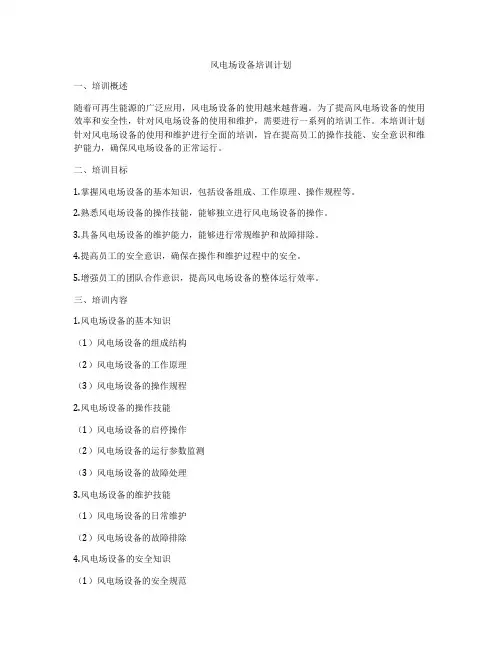

风电场设备培训计划

风电场设备培训计划一、培训概述随着可再生能源的广泛应用，风电场设备的使用越来越普遍。

为了提高风电场设备的使用效率和安全性，针对风电场设备的使用和维护，需要进行一系列的培训工作。

本培训计划针对风电场设备的使用和维护进行全面的培训，旨在提高员工的操作技能、安全意识和维护能力，确保风电场设备的正常运行。

二、培训目标1.掌握风电场设备的基本知识，包括设备组成、工作原理、操作规程等。

2.熟悉风电场设备的操作技能，能够独立进行风电场设备的操作。

3.具备风电场设备的维护能力，能够进行常规维护和故障排除。

4.提高员工的安全意识，确保在操作和维护过程中的安全。

5.增强员工的团队合作意识，提高风电场设备的整体运行效率。

三、培训内容1.风电场设备的基本知识（1）风电场设备的组成结构（2）风电场设备的工作原理（3）风电场设备的操作规程2.风电场设备的操作技能（1）风电场设备的启停操作（2）风电场设备的运行参数监测（3）风电场设备的故障处理3.风电场设备的维护技能（1）风电场设备的日常维护（2）风电场设备的故障排除4.风电场设备的安全知识（1）风电场设备的安全规范（2）风电场设备的安全操作技能5.团队合作训练（1）团队协作能力培养（2）沟通合作技能提升四、培训方式1.理论课程通过讲解、教学视频、PPT等形式，向员工介绍风电场设备的基本知识、操作技能和维护方法。

2.实操课程通过模拟操作、实际操作、故障排除演练等形式，让员工亲自操作风电场设备，掌握操作技能和维护能力。

3.安全培训通过安全演示、安全知识讲解、安全操作示范等形式，提高员工的安全意识和操作技能。

五、培训计划1.培训时间：为期一周2.培训地点：风电场设备所在地3.具体安排：（1）第一天：理论课程培训（2）第二天：实操课程培训（3）第三天：实操课程培训（4）第四天：安全培训（5）第五天：团队合作训练（6）第六天：理论课程总结和考核（7）第七天：实操课程总结和考核六、培训考核1.理论考核：通过闭卷考试，测试员工对风电场设备基本知识的掌握情况。

风力发电培训PPT课件

二、广域光伏发电控制系统 系统结构
调度（集控）侧光伏产品
三、CSC2000/WPFS光伏功率预测主站
调度（集控）侧光伏产品
四、风电场在线监测系统
谢谢！
系统、电能量采集系统等； ●实现与调度中心、风电公司及其它第三方系统通信，上传风电场机组运行数据、升
压站电气数据、风功率预测结果等，并接收调度调节指令和计划曲线等
风电场产品
二、风电场升压站监控系统
站控层介绍 间隔层介绍 远动设备 数字式综合测控装置
风电场产品
升压站监控系统系统结构
风电场产品
风电场产品
七、CSC-855W风电机组震动监测与故障诊断装置
CSC-855W风电机组振动状态监测与故障诊断装置适 用于风力发电机组主轴、齿轮箱、发电机驱动端等 传动链部件的在线监测、状态诊断和故障定位。
风电场产品
八、CSC-830W风电场箱变保护装置
CSC-830W系列风电场箱变保护装置使运维人员在中 控室内掌握全场箱变的运行参数，并实现远程遥控 开关分合，同时为箱变区域提供数字式保护和录波 功能。
培训内容
风场侧自动化产品 调度（集控）侧风电产品
风电场产品
一． 风电场一体化综合监控系统 二． 风电场升压站监控系统 三． CSC系列升压站保护产品 四． 风电功率预测系统 五． 风电场风功率控制 六． CSD-361同步相量测量装置（PMU） 七． CSC-855W风电机组振动监测与故障诊断装置 八． CSC-850E电能质量监测装置 九． CSC-857W风电场箱变智能控制 一○．CSC-850风电机组主控系统 一一．GDF-1500兆瓦级双馈异步风力发电机变流器 一二．静止无功发生器 SVG 一三．储能双向变流器
五、风电场功率控制

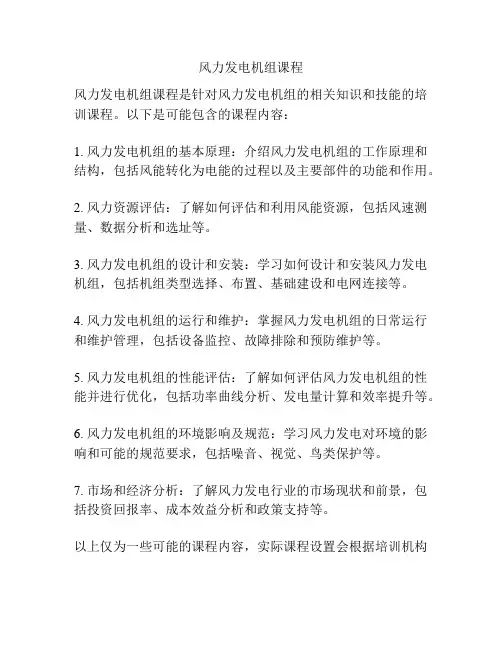

风力发电机组课程

风力发电机组课程
风力发电机组课程是针对风力发电机组的相关知识和技能的培训课程。

以下是可能包含的课程内容：
1. 风力发电机组的基本原理：介绍风力发电机组的工作原理和结构，包括风能转化为电能的过程以及主要部件的功能和作用。

2. 风力资源评估：了解如何评估和利用风能资源，包括风速测量、数据分析和选址等。

3. 风力发电机组的设计和安装：学习如何设计和安装风力发电机组，包括机组类型选择、布置、基础建设和电网连接等。

4. 风力发电机组的运行和维护：掌握风力发电机组的日常运行和维护管理，包括设备监控、故障排除和预防维护等。

5. 风力发电机组的性能评估：了解如何评估风力发电机组的性能并进行优化，包括功率曲线分析、发电量计算和效率提升等。

6. 风力发电机组的环境影响及规范：学习风力发电对环境的影响和可能的规范要求，包括噪音、视觉、鸟类保护等。

7. 市场和经济分析：了解风力发电行业的市场现状和前景，包括投资回报率、成本效益分析和政策支持等。

以上仅为一些可能的课程内容，实际课程设置会根据培训机构
和学习目标而有所不同。

在参加风力发电机组课程前，可能需要一些基础的电力工程、机械工程、风力能源等相关知识。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

– Auxiliary transformer used to be wye-wye (Yy) autotransformer
Significant application issues for North American market
9 GE Energy Wind Farm University May 2004
Power Transformer 3-phase core form design, using stacked core Padmount Distribution Transformer 3-phase design, using 5-leg wound core
H1 H2 H3
4
GE Energy Wind Farm University May 2004
5
GE Energy Wind Farm University May 2004
GE Proprietary Information
Power Transformer Connections
Wye-delta (Ynd1)
– Provides grounding to utility grid – Provides no grounding to collector system – Isolates ground current and V0 – -30 (+ n*120) phase shift – Makes grid line voltage appear as phase voltage on collector, grid phase voltage as line voltage (minus V0)
12
GE Energy Wind Farm University May 2004
GE Proprietary Information
Typical Transformer BILs
Line Voltage (kV) 345 230 161 138 115 34.5 Basic Insulation Levels 900, 1050, 1175 650, 750, 825, 900 550, 650, 750 450, 550, 650 350, 450, 550 200 (150 and 125 for distribution)
GE Proprietary Information
Power Transformer Connections
Delta-wye (Dyn1)
– Provides no grounding to utility grid – Provides grounding to collector system – Isolates ground current and V0 – -30 (+ n*120) phase shift – Makes grid line voltage appear as phase voltage on collector, grid phase voltage as line voltage (minus V0)
– Isolation from collector system zero sequence – Less phase-ground overvoltage during feeder islanding during ground fault
Not much connects phase-ground on 575 V side
11
GE Energy Wind Farm University May 2004
GE Proprietary Information
Transformer Insulation Level
Ability to withstand transient overvoltage is given by BIL – Basic Impulse Level – 1.2 x 50 s double-exponential waveform
Other wave withstands are factors times BIL – BSL – Basic Switching Level, 250 x 2500 s waveform, 0.83*BIL – CWW – Chopped Wave Withstand, 1.2 x 50 s waveform chopped in 3 s, 1.1*BIL
3
GE Energy Wind Farm University May 2004
GE Proprietary Information
Transformers: 1-ph, 3-ph
Three-phase transformers typical for windfarms
– Bank of 3 single-phase transformers costs more – Sometimes used for 4/3 spare, or if total MVA is very large
13
GE Energy Wind Farm University May 2004
GE Proprietary Information
Transformer Excitation
Transformer exciting current is very nonlinear
1.15 – 1.20 1.0 Slope = 0.3 – 0.5 p.u. for power = 0.08 – 0.15 for padmount
Wind Farm University
Topic No. 6
Power Equipment
Reigh Walling
May 6, 2004
Copyright 2004 General Electric International, Inc.
Transformer Types
Power – Designed and built to specification – Quality equipment – Applied with extensive protection – Maintained Distribution – Semi-custom design – Commodity equipment – Fuse protection at most – Often installed and ignored
2
GE Energy Wind Farm University May 2004
GE Proprietary Information
Power Transformers
Rating is given in MVA (at rated secondary voltage) Typically three MVA ratings; example 50/67/83 MVA
Elevated phase-ground 575 V voltage during grid ground faults for Yy (only TVSS affected?)
– High overvoltages for either Dy or Yy when feeder islands
Dy generally worse (saturation of Yy)
8 GE Energy Wind Farm University May 2004
GE Proprietary Information
PMT Connections - History
Originally was developer’s choice GEWE has specified delta-wye (Dyn)
– First rating is natural cooling – ONAN – Second rating is with one stage of fans – ONAF – Last rating is with full fans – ONAF
Steady-state voltage limit is +10% (flux voltage) at no load, +5% at full load
6 GE Energy Wind Farm University May 2004
GE Proprietary Information
Power Transformer Connections
Wye-wye (Ynyn0)
– Passes through grid grounding to collector system – Provides no ground source – Does not isolate zero sequence – No phase shift – Collector and grid voltages are scaled images of one another
7
GE Energy Wind Farm University May 2004
GE Proprietary Information
Power Transformer Connections
Wye-wye-delta (Ynyn0d1)
– Provides ground source to both grid and collector – Zero sequence isolated, not 100% – Tertiary winding may not even have terminals, rated approx. 30% of full MVA – No phase shift – Collector and grid voltages are scaled images of one another, minus V0
