截止阀型号编制方法

阀门型号编制方法一、引言。

阀门是工业生产中常用的一种控制装置，用于控制流体的流动、压力、温度等参数。

在实际应用中，阀门的型号编制是非常重要的，它直接关系到阀门的选型、安装和维护等工作。

因此，阀门型号编制方法的研究具有重要的意义。

二、阀门型号编制的基本原则。

1. 按照国家标准和行业标准进行编制，确保阀门型号的统一和规范。

2. 考虑阀门的使用环境和工作条件，确保阀门的性能和可靠性。

3. 考虑阀门的材质、结构、连接方式等因素，确保阀门的适用性和可操作性。

三、阀门型号编制的步骤。

1. 确定阀门的类型和用途，例如截止阀、调节阀、安全阀等。

2. 根据阀门的工作压力和温度等参数，选择合适的阀门材质和密封材料。

3. 根据阀门的结构和连接方式，确定阀门的型号和规格。

4. 根据阀门的执行标准，确定阀门的执行标准编号。

5. 根据阀门的附件和配件，确定阀门的附件和配件编号。

6. 综合考虑以上因素，编制阀门的完整型号。

四、阀门型号编制的注意事项。

1. 阀门型号编制应遵循标准和规范，不得随意更改或混淆。

2. 阀门型号编制应充分考虑阀门的使用环境和工作条件，确保阀门的性能和可靠性。

3. 阀门型号编制应注意阀门的材质、结构、连接方式等因素，确保阀门的适用性和可操作性。

4. 阀门型号编制应注意阀门的执行标准和附件配件，确保阀门的符合标准和规范。

五、阀门型号编制的实例。

以一款DN50截止阀为例，其型号编制如下：1. 阀门类型，截止阀。

2. 工作压力，1.6MPa。

3. 工作温度，-20℃~200℃。

4. 阀门材质，不锈钢。

5. 结构形式，法兰连接。

6. 执行标准，GB/T 12235-2005。

7. 附件配件，手轮、法兰密封垫片。

综合考虑以上因素，该款阀门的型号编制为，Z41H-16C DN50 不锈钢法兰截止阀。

六、结论。

阀门型号编制是阀门选型、安装和维护等工作的基础，对于确保阀门的性能和可靠性具有重要的意义。

在编制阀门型号时，应遵循标准和规范，充分考虑阀门的使用环境和工作条件，确保阀门的适用性和可操作性。

国标阀门型号编制方法一、阀门型号的结构组成阀门型号由一系列数字、字母和符号组成，通常包括以下几个部分：产品类型标志、产品形式标志、产品结构标志、产品尺寸标志、产品材质标志、产品压力等级标志以及特殊要求标志等。

各个标志的排列和组合方式有标准规定，下面将详细介绍各部分的编码规则。

1.产品类型标志：用于标识阀门的类型，通常使用大写字母表示，如G表示截止阀、H表示止回阀等。

2.产品形式标志：用于标识阀门的形式，通常使用大写字母表示，如N表示蝶阀、Y表示旋塞阀等。

3.产品结构标志：用于标识阀门的结构形式，通常使用数字和字母组合表示，如1表示直通式、2表示角式、3表示弯道式等。

4.产品尺寸标志：用于标识阀门的口径尺寸，通常使用数字表示，如DN50表示50mm的口径。

5.产品材质标志：用于标识阀门的材质，通常使用大写字母和数字组合表示，如WCB表示碳钢、CF8表示不锈钢等。

6.产品压力等级标志：用于标识阀门的工作压力，通常使用数字表示，如PN16表示16MPa的工作压力。

7.特殊要求标志：用于标识阀门的特殊要求，通常使用大写字母和数字组合表示，如E表示耐高温、F表示耐腐蚀等。

二、编码规则1.编码顺序：阀门型号的编码顺序一般按照产品类型标志、产品形式标志、产品结构标志、产品尺寸标志、产品材质标志、产品压力等级标志和特殊要求标志的顺序进行排列。

2.编码分隔符：各部分之间的编码可以使用特定的分隔符进行分隔，常用的分隔符有"-"、"/"和空格等。

3.编码长度：阀门型号的编码长度没有规定限制，但通常为了方便标识和辨认，长度不会太长。

三、编码方法阀门型号的编码方法是将各个标志的编码按照规定的顺序组合起来。

例如，一个DN50剪刀式截止阀，材质为WCB，工作压力为PN16的阀门的型号可以编写为G-1-1-DN50-WCB-PN16、这个编码表示了该阀门的类型、形式、结构、尺寸、材质和压力等级等信息。

阀门型号的编制方法1.标准规范：阀门型号的编制需要参考相关的标准规范，例如GB、ISO、API等。

这些标准规范包括了阀门的基本要求、尺寸、材料、试验标准等内容，可以为阀门型号的编制提供基本的依据。

2.功能分类：阀门根据不同的功能可以分为截止阀、调节阀、止回阀、安全阀等。

不同功能的阀门在结构和工作原理上有所差异，因此需要对阀门进行功能分类，以便于更好地识别和选择。

在型号编制中可以使用字母或数字来表示不同的功能。

3.结构特点：阀门的结构特点对其型号编制也有重要影响。

例如阀门的连接方式可以有法兰连接、螺纹连接、焊接连接等，阀门的密封方式可以有腰封式、角形式、卧式等。

结构特点的编制可以使用字母或数字来表示，如F表示法兰连接，T表示螺纹连接。

4.工作条件：阀门的工作条件包括工作压力、工作温度和介质性质等。

阀门的工作压力通常有公称压力和最高工作压力两种，工作温度通常有公称温度和最高工作温度两种。

根据工作条件的不同，阀门型号的编制可以使用阀门额定压力和温度的数字表示，如PN16表示公称压力为16MPa。

5.所处环境：阀门的所处环境也会影响其型号编制。

例如海洋环境、高温高压环境、腐蚀环境等都会对阀门的材料选择、防腐措施等提出要求。

根据所处环境的不同，阀门型号的编制可以在阀门型号上加上特殊环境的代号或标识。

6.执行机构：对于带有电动、气动或液动执行机构的阀门，执行机构的类型和参数也需要考虑在内。

执行机构的型号编制可以使用字母或数字来表示，如E表示电动执行机构，P表示气动执行机构。

7.控制方式：阀门的控制方式包括手动控制、自动控制和远程控制等。

不同的控制方式对阀门的操作和传动机构有所不同，因此需要在型号编制中进行标识。

8.附件：阀门的附件包括了定位器、限位器、手轮等，这些附件可以扩展或提高阀门的功能。

附件的型号编制可以使用字母或数字来表示，在阀门型号中进行标识。

阀门型号的编制方法可以根据以上因素进行组合。

例如一个截止阀的标准型号可以为ZJLF-16C，其中ZJ表示截止阀，L表示法兰连接，F表示截止阀的结构特点，16表示公称压力为16MPa，C表示手动控制。

阀门的型号编制方法
阀门的型号编制方法主要涉及到阀门的功能特点、结构形式、使用环境、材料要求等方面。

下面我将详细介绍阀门型号编制方法。

一、阀门的功能特点
功能特点是根据阀门的主要功能进行编制的。

例如，根据其工作方式可以分为截止阀、调节阀、安全阀等；根据其连接方式可以分为螺纹连接阀、法兰连接阀等；根据其控制方式可以分为手动阀、电动阀、气动阀等。

二、阀门的结构形式
结构形式是阀门的外形及内部结构的描述。

根据阀门的结构形式可以编制型号。

例如，直通截止阀可表示为Z41H，弯道截止阀可表示为L45H，蝶阀可表示为D41X等。

三、阀门的使用环境
阀门在使用过程中需要考虑到其介质、温度、压力等使用环境因素。

根据使用环境可以编制型号。

例如，耐酸碱介质的阀门可以表示为CM，耐高温的阀门可以表示为HT，耐高压的阀门可以表示为HP等。

四、阀门的材料要求
阀门的材料要求是根据其材质进行编制的。

根据不同的材质可以编制出阀门的型号。

例如，不锈钢阀门可以表示为SS，碳钢阀门可以表示为CS，铸铁阀门可以
表示为CI等。

五、一些特殊要求
在阀门的型号编制中，有一些特殊要求也需要考虑到。

例如，如果是特殊用途的阀门，可以在型号中加上特殊的标识。

例如，防火阀门可以表示为FV，防静电阀门可以表示为ESD，防爆阀门可以表示为EEXD等。

综上所述，阀门的型号编制方法主要是根据阀门的功能特点、结构形式、使用环境、材料要求等方面进行编制。

通过合理编制阀门的型号，可以方便用户了解阀门的性能和特点，以便选用适合的阀门。

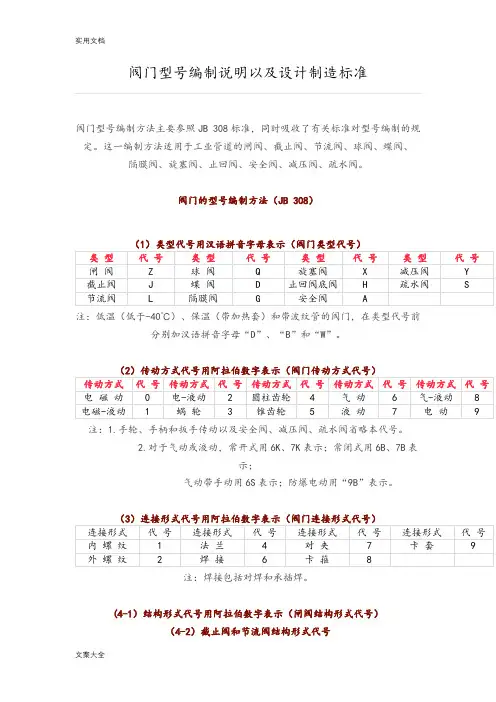

JB-T308-2004阀门-型号编制方法前言阀门在各种工业领域中都有着广泛的应用，它们负责控制流体的流动，通过它们的开闭来控制整个工艺系统的运行。

为了便于生产、管理和交流，各个国家、地区针对阀门的型号和命名规则进行了系统的规定。

本文将介绍国家标准 JB-T308-2004 中关于阀门型号编制方法的规范。

一、阀门型号的组成阀门型号通常由几个部分组成，包括阀门类型、连接方式、材质、公称压力和公称通径等关键信息。

下面将逐一进行说明。

1. 阀门类型阀门类型是指阀门所具备的控制方式，包括截止阀、调节阀、止回阀、安全阀、排气阀等。

在阀门型号编制时，应根据阀门的控制方式，在型号中注明阀门类型。

2. 连接方式连接方式是指阀门与管路之间的连接方式，包括法兰、螺纹、对夹、焊接等。

在阀门型号编制时，应注明阀门与管路之间的连接方式。

3. 材质阀门材质通常包括阀体、阀盖、阀门芯、阀座等。

不同工作条件下对阀门材质的要求不同，在阀门型号编制时应明确阀门各组成部分的材质，以便更好地选择合适的阀门进行使用和维修。

4. 公称压力和公称通径公称压力是指阀门公称规格下所能承受的最高压力；公称通径是指阀门流体通过的管子大小，通常用英寸或毫米表示。

在阀门型号中，应标明阀门的公称压力和公称通径，以便确认阀门的适用范围和安装尺寸。

二、阀门型号编制规定根据国家标准 JB-T308-2004 的规定，阀门型号编制应符合以下格式：GZJ-[F]-[L]-[M]-[N]-[P]（Q）其中，每个字母或文字表示不同的阀门要素，具体说明如下：•GZJ：表示阀门产品的名称•F：表示阀门类型，包括如下类型：–Z：截止阀–K：闸阀–J：球阀–L：蝶阀–C：止回阀–R：调节阀–Y：安全阀•L：表示阀门连接方式，包括如下连接方式：–F：法兰连接–J：对夹连接–G：内螺纹连接–W：焊接连接•M：表示阀门使用温度•N：表示阀门公称通径，单位为毫米•P：表示阀门公称压力，单位为Mpa•Q：表示额定流量系数三、阀门型号编制举例下面以一种法兰截止阀为例进行说明：1. 阀门型号说明•阀门类型：截止阀•连接方式：法兰连接•使用温度：室温•公称通径：80mm•公称压力：1.6Mpa•额定流量系数：502. 阀门型号编制根据阀门型号编制规定的格式，该阀门的型号可以表示为：GZJ-Z-F-M80-1.6(50)四、阀门型号编制是阀门制造、使用、维护等方面的基础，是阀门企业实现规范化、标准化生产的必要手段。

阀门型号编制方法,阀门型号表示方法,标准阀门型号编制说明国家标准化管理委员会日前发布了阀门型号编制方法;由中国机械工业联合会提出,按照GB/T1.1-2009给出的规则起草,阀门型号编制方法由全国阀门标准化技术委员会SAC/TC188归口;规定了阀门的型号编制、类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号和代号的表示方法;阀门型号编制方法适用于各类闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、排污阀、柱塞阀、减压阀、疏水阀、安全阀的管道阀门产品;当今阀门的类型和材料种类越来越多,阀门型号的编制也愈来愈复杂;阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素;阀门型号的标准化对阀门的设计、选用、经销,提供了方便;我国虽然有阀门型号编制的统一标准,但逐渐不能适应阀门工业发展的需要;目前,阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的,各生产厂家可按自己的情况制订出编号方法;二单元、代号：四单元、代号：⑤截止阀、节流阀和柱塞阀结构形式代号⑥隔膜阀结构形式代号⑦旋塞阀结构形式代号⑧安全阀结构形式代号⑨减压阀结构形式代号⑩疏水阀结构形式代号排污阀结构形式代号五单元、代号：六单元、阀门公称压力数值用阿拉伯数字直接表示MPa它是MPa的10倍;注：Pg≤16kf/cm2的灰铸铁阀,Pg≥25kgf/cm2的碳钢阀,省略本代号注：1、由阀体直接加工的阀座密封材料代号用“W”表示;2、当阀座和阀瓣阀板密封材料不同时,用低硬度材料代号表示隔膜阀除外;阀门型号和名称编制方法示例a闸阀型号编制示例：电动、法兰连接、明杆楔式双闸板,阀座密封面材料由阀体直接加工,公称压力PN0.1MPa、阀体材料为灰铸铁的闸阀：Z942W-1电动楔式双闸板闸阀;b球阀型号编制示例：手动、外螺纹连接、浮动直通式阀座密封面材料为氟塑料、公称压力PN4.0MPa、阀体材料为1Crl8Ni9Ti的球阀：Q21F-40P外螺纹球阀;c隔膜阀型号编制示例：气动常开式、法兰连接、屋脊式结构并衬胶、公称压力PN0.6MPa、阀体材料为灰铸铁的隔膜阀：G6K41J-6 气动常开式衬胶隔膜阀;d蝶阀型号编制示例：液动、法兰连接、垂直板式、阀座密封材料为铸铜、阀瓣密封面材料为橡胶、公称压力PN0.25MPa、阀体材料为灰铸铁的蝶阀：D741X-25液动蝶阀;e截止阀型号编制示例：电动驱动对接焊连接、直通式、阀座密封面材料为堆焊硬质合金、工作温度540℃时工作压力7.0MPa、阀体材料铬钼钒钢的截止阀：J961Y-P54170V电动焊接截止阀。

注：低温（低于-40℃）、保温（带加热套）和带波纹管的阀门，在类型代号前注：1.手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。

2.对于气动或液动，常开式用6K、7K表示；常闭式用6B、7B表示；注：焊接包括对焊和承插焊。

(4-1）结构形式代号用阿拉伯数字表示（闸阀结构形式代号）（4-2）截止阀和节流阀结构形式代号1.阀门类型根据管路系统设计的需要或阀门的作用、功能和安装位置等选定阀类，并应核对阀门的设计制造标准。

2.传动方式根据阀门参数、功能要求和工作环境等实际使用条件的需要选择。

我公司生产的阀门可按客户在订货合同中写明所选定的驱动装置型号及生产厂家配装手动、电动、液动、气动和电动执行机构等各类传动装置。

3.阀门材料阀体、阀座密封面或衬里等材料根据使用介质的组成及特性和最高工作温度、压力来选定。

（参见JB/T5300《通用阀门材料》标准）。

注：Ⅰ由于公称压力和磅级的温度标准不同，因此两者没有严格的对应关系，上表只是大致可参照的对应关系。

Ⅱ表中“K”级是日本标准中的一种压力等级。

5.连接形式一般采用法兰、焊接（对焊、承插焊）和螺纹连接等方式。

连接端的尺寸和型式一般根据公称压力、通径和材质等要求按有关标准选定。

对国标阀门说明如下：1.法兰连接尺寸和密封面型式可按GB9113、GB9115、GB4216和原机标JB79 、JB78等有关标准选定。

如与本样本所选标准或尺寸不符时，则须在订货合同中注明。

注：①除法兰和对焊端外，承插焊连接尺寸采用JB/T1751，内、外螺纹连接的尺寸分别采用GB/7306、GB7307。

②JB/T79-94机械行业标准中，系列1法兰连接尺寸与国际GB9113-88互换，系列2尺寸与原机标JB/79-59互换。

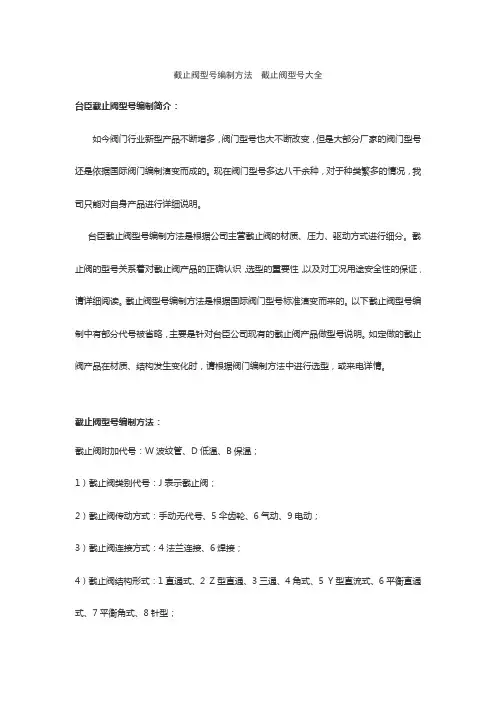

截止阀型号编制方法截止阀型号大全台臣截止阀型号编制简介：如今阀门行业新型产品不断增多，阀门型号也大不断改变，但是大部分厂家的阀门型号还是依据国际阀门编制演变而成的。

现在阀门型号多达八千余种，对于种类繁多的情况，我司只能对自身产品进行详细说明。

台臣截止阀型号编制方法是根据公司主营截止阀的材质、压力、驱动方式进行细分。

截止阀的型号关系着对截止阀产品的正确认识，选型的重要性，以及对工况用途安全性的保证，请详细阅读。

截止阀型号编制方法是根据国际阀门型号标准演变而来的。

以下截止阀型号编制中有部分代号被省略，主要是针对台臣公司现有的截止阀产品做型号说明。

如定做的截止阀产品在材质、结构发生变化时，请根据阀门编制方法中进行选型，或来电详情。

截止阀型号编制方法：截止阀附加代号：W波纹管、D低温、B保温；1）截止阀类别代号：J表示截止阀；2）截止阀传动方式：手动无代号、5伞齿轮、6气动、9电动；3）截止阀连接方式：4法兰连接、6焊接；4）截止阀结构形式：1直通式、2 Z型直通、3三通、4角式、5 Y型直流式、6平衡直通式、7平衡角式、8针型；5）截止阀密封材质：F氟橡胶、H不锈钢、N尼龙塑料、Y硬质合金、M蒙乃尔合金、W 阀体直接加工；6）截止阀公称压力：16表示压力1.6mpa十六公斤的意思，PN1.6-32mpa、IN150LB-1 500LB、5-63K；7）截止阀阀体材料：A钛合金、C碳钢、I铬钼钢、P不锈钢304、R不锈钢316；如：WJ41H-16C波纹管截止阀，W波纹管、J截止阀、4法兰、1直通式、H不锈钢、16压力十六公斤、C碳钢。

常见的台臣截止阀型号：美日标截止阀：J41Y、J41W;波纹管截止阀：WJ41H、WJ41W；不锈钢截止阀：J41F、J41H、J41W；低温截止阀：DJ41H、DJ41Y、DJ41F；电动截止阀：J941F、J941H；焊接截止阀：J61Y、J61W、J961Y、J961W；角式截止阀：J44H、J44W、J47H、J47W；衬氟截止阀：J41F46；气动截止阀：J641F、J641H、J641W；伞齿轮截止阀：J541H、J541W；保温截止阀：BJ41F、BJ41H。

注：低温〔低于-40℃〕、保温〔带加热套〕和带波纹管的阀门，在类型代号前注：1.手轮、手柄和扳手传动以及平安阀、减压阀、疏水阀省略本代号。

2.对于气动或液动，常开式用6K、7K表示；常闭式用6B、7B表示；注：焊接包括对焊和承插焊。

(4-1〕结构形式代号用阿拉伯数字表示〔闸阀结构形式代号〕〔4-2〕截止阀和节流阀结构形式代号1.阀门类型根据管路系统设计的需要或阀门的作用、功能和安装位置等选定阀类，并应核对阀门的设计制造标准。

2.传动方式根据阀门参数、功能要求和工作环境等实际使用条件的需要选择。

我公司生产的阀门可按客户在订货合同中写明所选定的驱动装置型号及生产厂家配装手动、电动、液动、气动和电动执行机构等各类传动装置。

3.阀门材料阀体、阀座密封面或衬里等材料根据使用介质的组成及特性和最高工作温度、压力来选定。

〔参见JB/T5300?通用阀门材料?标准〕。

注：Ⅰ由于公称压力和磅级的温度标准不同，因此两者没有严格的对应关系，上表只是大致可参照的对应关系。

Ⅱ表中“K〞级是日本标准中的一种压力等级。

5.连接形式一般采用法兰、焊接〔对焊、承插焊〕和螺纹连接等方式。

连接端的尺寸和型式一般根据公称压力、通径和材质等要求按有关标准选定。

对国标阀门说明如下：1.法兰连接尺寸和密封面型式可按GB9113、GB9115、GB4216和原机标JB79 、JB78等有关标准选定。

如与本样本所选标准或尺寸不符时，那么须在订货合同中注明。

注：①除法兰和对焊端外，承插焊连接尺寸采用JB/T1751，内、外螺纹连接的尺寸分别采用GB/7306、GB7307。

②JB/T79-94机械行业标准中，系列1法兰连接尺寸与国际GB9113-88互换，系列2尺寸与原机标JB/79-59互换。

阀门的编制方法B308-75<阀门型号编制方法》适用于工业管道用闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、蒸汽疏水阀。

它包括阀门的型号编制和阀门的命名。

1．阀门的型号编制阀门型号由7个单元组成，其含义如下所示．1)类型代号：类型代号用汉语拼音字母表示，如表1—39所示。

2)传动方式代号：传动方式代号，按表l—40的规定，用阿拉伯数字表示。

3)连接形式代号：阀门的连接形式代号，按表1—41的规定。

用阿拉伯数字表示。

4)结构形式代号：阀fl的结构形式代号用阿拉伯数字表示。

闸阀结构形式代号按表1-42的规定：截止阀、柱塞阀和节流阀结构形式代号按表1～43的规定；球阀结构形式代号按表1-44的规定；蝶阀结构形式代号按表1-45的规定；隔膜阀结构形式代号按表1-46的规定；旋塞阀结构行式代号按表1-47的规定；止回阀结构形式代号按表1-48的规定；安全阀结构形式代号按表1-49的规定；减压阀结构形式代号按表1-50的规定；蒸汽疏水阀结构形式代号按表1-51的规定；排污阀结构形式代号按表1-52的规定。

表1-39阀门的类型代号注。

低温(低于-40℃)、保温(带加热套)和带波纹管的阀门，抗硫的阈门，在类型代号前分别加汉语拼音字母D、B、W和K。

表1-40阀门的传动方式代号注：1．手轮、手柄和扳手传动的，以及安全阀、减压阀、蒸汽疏水阀可省略本代号。

2．对于气动或液动，常开式用6K、7K表示，常闭式用68、78表示；气动带手动，用6s表示；防爆电动，用98表示；蜗杆-T型螺母，用3T表示。

3．代号2及代号8是用在阀门启闭需由两种动力源同时对阀门进行动作的执行机构。

表1-41阀门的连接形式代号注：焊接包括对焊和承插焊。

表1-42闸阀结构形式代号表1-43截止阀、柱塞阀和节流阀结构形式代号表1-44球阀结构形式代号表1-45蝶阀结构形式代号表1-46隔膜阀结构形式代号表1-47旋塞阀结构形式代号表1-48止回阀结构形式代号表1-49安全阀结构形式代号表1-50减压阀结构形式代号表1-51蒸汽疏水阀结构形式代号表1-52排污阀结构形式代号5)阀座密封面或衬里材料代号：阌座密封面或衬里材料代号用汉语拼音字母表示，按表1—53的规定。

阀门型号编制方法阀门型号编制是根据阀门的规格、结构、用途等参数进行编制的一种方法。

它的主要目的是为了对阀门进行统一的标识和管理，方便用户和生产厂家进行沟通和交流。

下面将从阀门型号的组成、命名规则以及相关的注意事项等方面进行详细的解释。

一、阀门型号的组成阀门型号通常由一组数字和字母组成，其中包含了阀门的基本信息。

下面是常见的阀门型号组成要素：1. 阀门类型：通常用一个字母来表示，如G表示截止阀，Q表示球阀，C表示蝶阀等。

2. 阀门口径：表示阀门的通径大小，以英寸（inch）为单位，常用的有1/2、3/4、1、2等。

3. 面板连接方式：表示阀门的连接方式，常用的有螺纹连接、法兰连接、对夹连接等。

4. 阀门结构：表示阀门的结构形式，包括闸阀、截止阀、球阀、蝶阀、安全阀等。

5. 阀门材质：表示阀门的材质，常用的有铸铁、不锈钢、铜等。

6. 工作压力：表示阀门的额定工作压力，以MPa或psi为单位。

7. 温度等级：表示阀门的额定工作温度，以摄氏度或华氏度为单位。

8. 附件选型：表示配套的附件选型，如手动操作装置、电动装置、气动装置、减震器等。

二、阀门型号的命名规则阀门型号的命名规则可以根据不同的国家、行业或厂家而有所不同。

一般来说，阀门型号是由相关的技术标准规定的，具有一定的统一性。

以下是常见的阀门型号命名规则：1. 简化型号：有些厂家为了方便用户记忆和辨识，会对阀门型号进行简化，用一些常用字母或数字来替代具体的技术参数。

2. 层次型号：有些阀门型号会采用层次结构的命名方式，将阀门的各个参数按照一定的顺序和级别进行组织，使其更加清晰和易读。

三、注意事项编制阀门型号时需要注意以下几个方面：1. 根据实际情况选择型号：在编制阀门型号时，要根据具体的使用要求和工况条件来选择合适的型号。

不同工程项目或设备要求的阀门类型和规格可能会有所不同，需要根据实际情况进行选择。

2. 参考相关标准和规范：在编制阀门型号时，可以参考相关的标准和规范，如国家标准、行业标准或企业内部标准等。

机械工业部标准阀门型号编制方法（JB308-75）本标准适用于工业管道的闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀、柱塞阀。

1．阀门的型号编制方法如下：2．类型代号用汉语拼音字母表示，按表1的规定。

表1类型代号类型代号闸阀Z旋塞阀X截止阀J止回阀和底阀H节流阀L安全阀A球阀Q减压阀Y蝶阀D疏水阀S隔膜阀G柱塞阀U注：低温（低于零下40摄氏度）、保温（带加热层）和带波纹管的阀门在类型代号前分别加“D”“B”和“W”汉语拼音字母。

3．传动方式代号用阿拉伯数字表示，按表2的规定。

表2传动方式代号传动方式代号电磁动0伞齿轮5电磁-液动1气动6电-液动2液动7蜗轮3气-液动8正齿轮4电动9注：（1）手轮、手枘和板手传动以及安全阀，减压阀，疏水阀省略本代号。

（2）对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B 表示；气动带手动用6S表示，防爆电动用“9B”表示。

蜗杆-T形螺母用3T表示。

4．连接形式代号用阿拉伯数字代号表示，按表3的规定。

表3连接形式代号连接形式代号内螺纹1对夹7外螺纹2卡箍8法兰4卡套9焊接65．结构形式代号用阿拉伯数字表示，按表4~13的规定表4闸阀结构形式代号明杆楔式弹性闸板0刚性单闸板双闸板12平行式单闸板双闸板34暗杆楔式单闸板双闸板56暗杆平行式双闸板8表5截止阀和节流阀的结构开式代号直通式1角式4直流式（Y型）5平衡直通6角式7表6球阀结构形式代号直通式1浮动L形三通式4T形5四通式6固定直通式7表7蝶阀结构形式代号杠杆式0垂直板式1斜板式3注：垂直板三杆式用Is表示表8隔膜阀结构形式代号屋肴式1截止式3闸板式7表9旋塞阀结构形式代号填料直通式3 T形三通式4四通式5油封直通式7 T形三通式8表10止回阀和底阀结构形式代号升降直通式1立式2旋启单瓣式4多瓣式5双瓣式6蝶式7表11安全阀结构形式代号弹簧封闭带散热片全启式0微启式1全启式2带板手全启式4双弹簧微启式3不封闭微启式7全启式8带控制机构微启式5全启式6脉冲式9注：（1）杠杆式安全阀在类型代号前加“G”汉语拼音字母。

JB T308-2004阀门型号编制方法中华人民共和国机械行业标准：阀门型号编制方法1.范围本标准规定了通用阀门的型号编制方法，包括类型代号、驱动方式代号、连接形式代号、结构形式代号、密封面材料代号、阀体材料代号和压力代号的表示方法。

适用于通用的中闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、蒸汽疏水阀、排污阀、柱塞阀的型号编制。

2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准，但鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 1048管道元件公称压力。

3.型号编制和代号表示方法3.1阀门的型号编制方法阀门型号由阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、压力代号或工作温度下的工作压力、阀体材料七部分组成。

编制的顺序为：阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、公称压力代号或工作温度下的工作压力代号、阀体材料。

3.2阀门类型代号阀门类型代号用汉语拼音字母表示，按表1的规定表示。

表1 阀门类型代号阀门类型代号弹簧载荷安全阀 A蝶阀 D隔膜阀 G杠杆式安全阀 GA止回阀和底阀 H截止阀 J节流阀 L排污阀 P球阀 Q蒸汽疏水阀 S柱塞阀 U旋塞阀 X减压阀 Y闸阀 Z3.2.2当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按表2的规定。

表2 具有其他功能作用或带有其他特异结构的阀门表示代号第二功能作用名称代号保温型 B低温型 Da防火型 F缓闭型 H排渣型 P快速型 Q阀杆密封）波纹管型 W3 驱动方式代号驱动方式代号用阿拉伯数字表示，按照表3的规定进行。

表3 阀门驱动方式代号驱动方式代号电磁动 1电磁-液动 2电-液动 3蜗轮 4正齿轮 5锥齿轮 6气动 7液动 8气-液动 9注：代号1、代号2及代号8用在阀门启闭时，需有两种动力源同时对阀门进行操作。

JBT308阀门型号编制方法一、前言阀门作为流体控制系统中不可或缺的元件，其种类繁多，规格不一，为了方便在设计、制造、安装和维修过程中的统一管理和交流，阀门需要有一个明确的型号编制方法。

JBT308是中国《阀门型号标记方法》标准的代表，下面将详细介绍JBT308阀门型号编制方法。

二、标识规则1.基本型号基本型号是阀门的主要标识，根据阀门的类型和功能进行命名。

比如，球阀的基本型号为Q，闸阀的基本型号为Z，截止阀的基本型号为J等等。

基本型号通常由大写字母表示。

2.附加型号附加型号是对阀门的特殊要求进行标识，如材料、密封面、连接方式等。

附加型号通常由大小写字母和数字组成。

比如，材料为碳钢的附加型号为C，密封面为硬密封的附加型号为H，法兰连接的附加型号为F等等。

3.尺寸尺寸是阀门具体的参数，包括口径、长度、高度、重量等。

尺寸通常由数字表示，具体格式由各个阀门的设计标准确定。

三、示例下面以一个球阀为例，介绍JBT308阀门型号编制方法。

1.基本型号球阀的基本型号为Q。

2.附加型号假设球阀的材料为不锈钢，附加型号为S；球阀的密封面为软密封，附加型号为R；球阀采用法兰连接，附加型号为F。

3.尺寸四、注意事项在编制阀门型号时，需要注意以下几点：1.遵循标准：JBT308是中国阀门型号标记方法的标准，需要按照该标准进行编制。

如果有特殊要求，可以根据需要进行调整。

2.清晰明确：阀门型号需要能够清晰明确的表示阀门的类型、功能、特殊要求和尺寸等信息，以便在设计、制造、安装和维修过程中使用。

3.标准化管理：阀门型号的标准化管理有助于提高生产效率、减少错误和交流困难，因此需要在企业内部建立统一的阀门型号编制规则，并进行培训和宣传。

总结：JBT308阀门型号编制方法是根据中国《阀门型号标记方法》标准进行的，通过基本型号、附加型号和尺寸的组合，能够清晰明确的表示阀门的类型、功能、特殊要求和尺寸等信息。

编制阀门型号有助于统一管理和交流，提高生产效率和减少错误。

阀门型号编制方法阀门型号表示方法阀门作为流体控制设备的一种常见类型，广泛应用于各种工业领域。

为了方便区分不同类型和规格的阀门，人们采用了阀门型号的编制方法和表示方法。

下面将介绍阀门型号编制的一般方法和常见的阀门型号表示方法。

一、阀门型号编制方法阀门型号的编制通常遵循一定的规则和要求，以确保阀门型号的唯一性和准确性。

以下是一般的阀门型号编制方法：1. 阀门类型标识：阀门型号的第一部分通常是阀门的类型标识，用于区分不同类型的阀门，如闸阀、截止阀、球阀等。

不同国家和标准对阀门类型的表示方法有所差异，但多数采用字母缩写或数字编号表示。

2. 阀门规格标识：阀门规格标识通常包括阀门的口径、压力等级和结构材料等信息。

口径是指阀门的通径大小，通常用英寸或毫米表示；压力等级表示阀门的额定工作压力，通常用公斤/平方厘米或兆帕等单位表示；结构材料表示阀门主要部件的材料，如铸铁、不锈钢、铜等。

3. 阀门特殊要求标识：在阀门型号中，还可以包含一些特殊要求的标识，用于表示阀门的工作温度范围、工作介质、驱动方式等特殊要求。

二、阀门型号表示方法阀门型号可以使用不同的表示方法，以满足不同用户的需求和习惯。

以下是常见的阀门型号表示方法：1. 文字表示方法：阀门型号可以通过文字来表示，即通过使用不同的字母和数字组合来表示阀门的类型、规格和其他特殊要求。

例如，GZ45-16C表示一个型号为GZ45的闸阀，口径为16英寸，压力等级为C级。

2. 编码表示方法：为了简化阀门型号的表示，有些厂家采用了编码方式来表示阀门的类型、规格和特殊要求等信息。

通过设定一套固定的编码规则，可以用较短的编码来表示复杂的阀门型号。

例如，XK88-16A可以表示一个型号为XK88的截止阀，口径为16英寸，压力等级为A级。

3. 图形表示方法：在某些情况下，阀门型号也可以通过图形来表示。

通过绘制阀门的外形、特点和尺寸等信息，可以直观地表示阀门的类型和规格。

这种表示方法常用于产品型录、技术手册和维修手册等文档中。

阀门型号编制方法阀门型号的编制方法是根据阀门的功能、结构、材质、工作条件等因素进行综合考虑，通过一定的编码方式来标识阀门的性能、规格和特点，便于用户选择和订购。

下面将详细介绍阀门型号编制的方法：一、阀门功能阀门的功能包括截止、调节、安全保护等，根据阀门的不同功能，可以采用相应的字母进行标识。

如：•G表示截止阀门，如G1表示截止阀。

•R表示调节阀门，如R1表示调节阀。

•S表示安全阀门，如S1表示安全阀。

二、阀门结构阀门结构包括阀体形式、连接方式、密封形式等，根据阀门的不同结构，可以采用特定的字母和数字进行标识。

如：•Y表示截止阀门，阀体为蝶板形，如Y1表示蝶板截止阀。

•F表示截止阀门，阀体为球形，如F1表示球形截止阀。

•S表示截止阀门，阀体为直通通形，如S1表示直通截止阀。

•连接方式用数字表示，如1表示法兰连接，2表示螺纹连接，3表示对焊连接。

•密封形式用字母表示，如A表示软密封，B表示金属密封，C表示填料密封。

三、阀门材质阀门材质包括阀体、阀盖、阀芯、阀座等部件的材质，根据阀门的材质，可以采用特定的字母和数字进行标识。

如：•C表示碳钢材质，如C1表示碳钢阀门。

•S表示不锈钢材质，如S1表示不锈钢阀门。

•H表示铸铜材质，如H1表示铸铜阀门。

四、阀门口径和压力等级阀门的口径和压力等级决定了其流量和承受的压力范围，可以采用特定的数字进行标识。

如：•阀门口径一般采用英寸或毫米进行表示，如1/2英寸表示口径为1/2，DN80表示口径为80mm。

•阀门压力等级采用标准的PN、Class或MPa进行表示，如PN10表示压力等级为10bar，Class150表示压力等级为150psi，2.5MPa表示压力等级为2.5兆帕。

五、其他特殊要求阀门还可能具有一些其他特殊要求，如特殊温度、特殊介质等，可以采用特定的字母和数字进行标识。

如：•T表示阀门适用于高温工况，如T1表示适用于高温的阀门。

•M表示阀门适用于带有颗粒杂质的介质，如M1表示适用于颗粒介质的阀门。

截止阀型号编制说明表示方法截止阀型号编制说明截止阀型号表示方法截止阀型号编制说明：截止阀又称截门阀，属于强制密封式阀门。

按国产阀门型号标准来说，截止阀的型号是由阀门类型，驱动方式，连接方式，结构形式，密封材料，公称压力，阀体材料代号来表示。

截止阀的型号关系着对截止阀产品的正确认识，选型的重要性，以及对工况用途安全性的保证。

以下截止阀型号编制中有部分代号被省略，主要是针对现有的截止阀产品做型号说明。

如定做的截止阀产品在材质、结构发生变化时，请根据阀门编制方法中进行选型，或来电详情。

截止阀型号表示方法：截止阀附加代号：W表示波纹管、D表示低温、B表示保温；1）截止阀类别代号：J表示截止阀；2）截止阀传动方式：手动无代号、5伞齿轮、6气动、9电动；3）截止阀连接方式：4法兰连接、6焊接；4）截止阀结构形式：1直通式、2 Z型直通、3三通、4角式、5 Y型直流式、6平衡直通式、7平衡角式、8针型；5）截止阀密封材质：F氟橡胶、H不锈钢、N尼龙塑料、Y硬质合金、M蒙乃尔合金、W阀体直接加工；6）截止阀公称压力：16表示压力1.6mpa就是十六公斤的意思，PN1.6-32mpa、IN150LB-1500LB、5-63K；7）截止阀阀体材料：A钛合金、C碳钢、I铬钼钢、P不锈钢304、R不锈钢316；号编制举例：J941H-16C电动法兰截止阀1、J：表示截止阀；2、9：表示传动方式为电动；3、4：连接方式为法兰连接；4、1：结构形式为直通流道；5、H：密封副材料为不锈钢；6、16：表示公称压力为1.6MPa；7、C：表示阀体材料为碳钢。

相关阀门型号：阀门型号蝶阀型号止回阀型号闸阀型号调节阀型号球阀型号。

阀门型号编制方法阀门型号通常应表示出类型、驱动方式、连接形式、结构特点、密封面材料、阀体材料和公称压力等要素。

型号的标准化对的设计、选用、销售提供了方便。

当今的类型和材料越来越多，阀门的型号编制也愈来愈复杂。

我国虽有型号编制的统一标准，但愈来愈不能适应工业发展的需要。

目前，阀门制造厂一般采用统一编号方法；凡不能采用统一编号的方法，各制造厂均按自己的需要制订编号方法。

一、阀门的型号编制方法：JB308-75《型号编制方法》适用于工业管道用、节流阀、、、隔膜阀、、、、、、。

它包括的型号编制和阀门的命名。

1：的型号编制阀门型号由7个单元组成，其含义（即1单元表示类型代号；2单元表示传动方式代号；以此类推）又如以Q941F-16P 为例Q 代表1单元（即阀门类型为）；9 代表2单元（即传动方式其中的电动方式）； 4 代表3单元（即连接方式其中的法兰连接）；1 代表4单元阀门的结构形式；F 代表5单元（即密封材料其中的聚四氟乙烯密封圈）；16 代表6单元（即公称压力其中的一种，此示范为1.6MPa）；P代表7单元（此示范为不锈钢1cr18Ni9Ti 的材料）；型号编制如表1所示。

表1：2：类型代号（即表1的1单元）：类型代号用汉语拼音字母表示。

如表2所示：表2：3：传动方式代号（即表1的2单元）：传动方式代号用阿拉伯数字表示。

如表3所示：注：1.手轮、手柄和扳手传动以及、、省略本代号。

2.对于气动或液动：常开式用6 k 、7 k 表示；常闭式用6 B 、7 B 表示；气动带手动用6 S 表示；防爆电动用“9 B ”表示。

4：连接形式代号（即表1的3单元）：如表4所示：表4:5：结构形式代号（即表1的4单元）：结构形式代号用阿拉伯数字表示，如表5~表14 所示：表5：结构形式：表6：（球形截流阀）" id="tag_keys_links">截止阀和节流阀结构形式代号：表7：结构形式代号：表8：隔膜阀结构形式代号：表10：结构形式代号：表11：和底阀结构形式代号：表13：结构形式代号：6：阀座密封面或衬里材料代号（即表1的5单元）：阀座密封面或衬里材料代号用汉语拼音字母表示，如表15所示：注：由阀体直接加工密封面材料用“W”表示；当阀座和阀瓣（闸板）密封面材料不同时，用低硬度材料代号（隔膜阀除外）。
