《自动控制原理》MATLAB中的传递函数模型实验一、实验目的1、熟练运用matlab软件，求解控制系统数学模型2、掌握传递函数在matlab中的表达方法3、掌握matlab求解拉氏变换和反变换4、掌握matlab求系统极值点和零点判断系统稳定性二、实验仪器Matlab2014b版三、实验原理（一）MATLAB中的传递函数模型传递函数在matlab中的表达方法控制系统的传递函数模型为：在MATLAB中，分子/分母多项式通过其系数行向量表示，即：num = [b0 b1 … bm]den = [a0 a1 … an]此时，系统的传递函数模型用tf函数生成，句法为：sys=tf(num, den) 其中，sys为系统传递函数。

如：num = [1 5 0 2]; den = [2 3 15 8];则：sys=tf(num, den)输出为：Transfer function:若控制系统的模型形式为零极点增益形式：此时，系统的传递函数模型用zpk函数生成，句法为：sys=zpk(z, p, k)。

zpk函数也可用于将传递函数模型转换为零极点增益形式，句法为：zpksys=zpk(sys)如：z=[-0.5 -1 -3]; p=[1 -2 -1.5 -5]; k=10;sys=zpk(z, p, k)传递函数的转换[num,den]=zp2tf(z,p,k)[z,p,k]=tf2zp(num,den)实际系统往往由多个环节通过串联、并联及反馈方式互连构成。

MATLAB提供的三个用于计算串联、并联及反馈连接形成的新系统模型的函数。

series函数计算两子系统串联后的新系统模型。

句法：sys = series(sys1, sys2)sys1, sys2分别为两子系统模型parallel函数计算两子系统并联后的新系统模型。

句法： sys = parallel(sys1, sys2)feedback函数计算两子系统反馈互联后的新系统模型。

实验一 MATLAB及仿真实验（控制系统的时域分析）一、实验目的学习利用MATLAB进行控制系统时域分析，包括典型响应、判断系统稳定性和分析系统的动态特性；二、预习要点1、系统的典型响应有哪些？2、如何判断系统稳定性？3、系统的动态性能指标有哪些？三、实验方法（一）四种典型响应1、阶跃响应：阶跃响应常用格式：1、；其中可以为连续系统，也可为离散系统。

2、；表示时间范围0---Tn。

3、；表示时间范围向量T指定。

4、；可详细了解某段时间的输入、输出情况。

2、脉冲响应：脉冲函数在数学上的精确定义：其拉氏变换为：所以脉冲响应即为传函的反拉氏变换。

脉冲响应函数常用格式：①；②③（二）分析系统稳定性有以下三种方法：1、利用pzmap绘制连续系统的零极点图；2、 利用tf2zp 求出系统零极点；3、 利用roots 求分母多项式的根来确定系统的极点 （三） 系统的动态特性分析Matlab 提供了求取连续系统的单位阶跃响应函数step 、单位脉冲响应函数impulse 、零输入响应函数initial 以及任意输入下的仿真函数lsim.四、实验内容 (一) 稳定性1． 系统传函为()27243645232345234+++++++++=s s s s s s s s s s G ，试判断其稳定性2． 用Matlab 求出的极点。

%Matlab 计算程序num=[3 2 5 4 6];den=[1 3 4 2 7 2];G=tf(num,den);pzmap(G);p=roots(den) 运行结果： p =-1.7680 + 1.2673i -1.7680 - 1.2673i 0.4176 + 1.1130i 0.4176 - 1.1130i -0.2991P ole-Zero MapReal AxisI m a g i n a r y A x i s-2-1.5-1-0.500.5-1.5-1-0.50.511.5图1-1 零极点分布图由计算结果可知，该系统的2个极点具有正实部，故系统不稳定。

实验一 MATLAB 及仿真实验（控制系统的时域分析）一、实验目的学习利用MATLAB 进行控制系统时域分析，包括典型响应、判断系统稳定性和分析系统的动态特性； 二、预习要点1、 系统的典型响应有哪些2、 如何判断系统稳定性3、 系统的动态性能指标有哪些 三、实验方法（一） 四种典型响应1、 阶跃响应：阶跃响应常用格式：1、)(sys step ；其中sys 可以为连续系统，也可为离散系统。

2、),(Tn sys step ；表示时间范围0---Tn 。

3、),(T sys step ；表示时间范围向量T 指定。

4、),(T sys step Y =；可详细了解某段时间的输入、输出情况。

2、 脉冲响应：脉冲函数在数学上的精确定义：0,0)(1)(0〉==⎰∞t x f dx x f其拉氏变换为：)()()()(1)(s G s f s G s Y s f ===所以脉冲响应即为传函的反拉氏变换。

脉冲响应函数常用格式： ① )(sys impulse ； ②);,();,(T sys impulse Tn sys impulse③ ),(T sys impulse Y =（二） 分析系统稳定性 有以下三种方法：1、 利用pzmap 绘制连续系统的零极点图；2、 利用tf2zp 求出系统零极点；3、 利用roots 求分母多项式的根来确定系统的极点 （三） 系统的动态特性分析Matlab 提供了求取连续系统的单位阶跃响应函数step 、单位脉冲响应函数impulse 、零输入响应函数initial 以及任意输入下的仿真函数lsim.四、实验内容 (一) 稳定性1． 系统传函为()27243645232345234+++++++++=s s s s s s s s s s G ，试判断其稳定性2． 用Matlab 求出253722)(2342++++++=s s s s s s s G 的极点。

%Matlab 计算程序num=[3 2 5 4 6];den=[1 3 4 2 7 2];G=tf(num,den);pzmap(G);p=roots(den)运行结果： p =+ - + -P ole-Zero MapReal AxisI m a g i n a r y A x i s-2-1.5-1-0.500.5-1.5-1-0.50.511.5图1-1 零极点分布图由计算结果可知，该系统的2个极点具有正实部，故系统不稳定。

《自动控制原理》MATLAB分析与设计仿真实验任务书（2010）一．仿真实验内容及要求：1．MATLAB软件要求学生通过课余时间自学掌握MATLAB软件的基本数值运算、基本符号运算、基本程序设计方法及常用的图形命令操作；熟悉MATLAB 仿真集成环境Simulink的使用。

2．各章节实验内容及要求1）第三章 线性系统的时域分析法对教材P136.3-5系统进行动态性能仿真，并与忽略闭环零点的系统动态性能进行比较，分析仿真结果；对教材P136.3-9系统的动态性能及稳态性能通过的仿真进行分析，说明不同控制器的作用；在MATLAB环境下完成英文讲义P153.E3.3。

对英文讲义中的循序渐进实例“Disk Drive Read System”，在时，试采用微分反馈使系统的性能满足给定的设计指标。

2）第四章 线性系统的根轨迹法在MATLAB环境下完成英文讲义P157.E4.5；利用MATLAB绘制教材P181.4-5-(3）；在MATLAB环境下选择完成教材第四章习题4-10或4-18，并对结果进行分析。

3）第五章 线性系统的频域分析法利用MATLAB绘制本章作业中任意2个习题的频域特性曲线；4）第六章 线性系统的校正利用MATLAB选择设计本章作业中至少2个习题的控制器，并利用系统的单位阶跃响应说明所设计控制器的功能。

5）第七章 线性离散系统的分析与校正利用MATLAB完成教材P383.7-20的最小拍系统设计及验证。

利用MATLAB完成教材P385.7-25的控制器的设计及验证。

二．仿真实验时间安排及相关事宜1．依据课程教学大纲要求，仿真实验共6学时，教师可随课程进度安排上机时间，学生须在实验之前做好相应的准备，以确保在有限的机时内完成仿真实验要求的内容；2．实验完成后按规定完成相关的仿真实验报告；3．仿真实验报告请参照有关样本制作并打印装订；4．仿真实验报告必须在本学期第15学周结束之前上交授课教师。

实验一 MATLAB 及仿真实验（控制系统的时域分析）一、实验目的 学习利用MATLAB 进行控制系统时域分析，包括典型响应、判断系统稳定性和分析系统的动态特性；二、实验容(一) 稳定性1． 系统传函为()27243645232345234+++++++++=s s s s s s s s s s G ，试判断其稳定性num1=[0 3 2 5 4 6];den1=[1 3 4 2 7 2];sys1=tf(num1,den1);figure(1);hold on[gm,pm,wcp,wcg]=margin(sys1);margin(sys1);title('对数频率特性图');xlabel('频率rad/sec');ylabel('Gain dB');2． 用Matlab 求出253722)(2342++++++=s s s s s s s G 的极点。

a=[0 0 1 2 2];b=[1 7 3 5 2];[z,p,k]=tf2zpk(a,b) ;（二）阶跃响应1. 二阶系统()102102++=s s s G1）键入程序，观察并记录单位阶跃响应曲线num1=[10];den1=[1 2 10];step(num1,den1);grid on ;2）计算系统的闭环根、阻尼比、无阻尼振荡频率，并记录 wn=sqrt(10);%自然振荡频率zunibi=2/wn;%阻尼比syms s ;S=solve(s^2+2*s+10);%求闭环根3）修改参数，分别实现1=ζ和2=ζ的响应曲线，并记录 n0=10;d0=[1 2 10]; step(n0,d0);%原响应曲线hold on ;n1=10;d1=[1 6.32 10];step(n1,d1);n2=10;d2=[1 12.64 10];step(n2,d2);4）修改参数，分别写出程序实现0121w w n =和022w w n =的响应曲线，并记录 n0=10;d0=[1 2 10];step(n0,d0);%原响应曲线hold on ;n1=2.5;d1=[1 1 2.5];step(n1,d1);n2=40;d2=[1 4 40];step(n2,d2);2. 作出以下系统的阶跃响应，并分析结果 （1）()10210221+++=s s s s G （2）()102105.0222++++=s s s s s G （3）()1025.0222+++=s s s s s G （4）()10222++=s s ss Gn0=[2 10];d0=[1 2 10];step(n0,d0);hold on ;n1=[1 0.5 10];d1=[1 2 10];step(n1,d1);hold on ;n2=[1 0.5 0];d2=[1 2 10];step(n2,d2);hold on ;n3=[1 0];d3=[1 2 10]; step(n3,d3);3. 25425)()(2++=s s s R s C 求该系统单位阶跃响应曲线，并在所得图形上加网格线和标题 num0=[25];den0=[1 4 25]; step(num0,den0); grid on ;xlabel('X'); ylabel('Y ');title('单位阶跃曲线');（三）系统动态特性分析 用Matlab 求二阶系统12012120)(2++=s s s G 和01.0002.001.0)(2++=s s s G 的峰值时间p t ，上升时间r t ，调整时间s t ，超调量%σ。

实验七 控制系统的MATLAB 分析一、 实验目的1)、掌握如何使用Matlab 进行系统的时域分析 2)、掌握如何使用Matlab 进行系统的频域分析 3)、掌握如何使用Matlab 进行系统的根轨迹分析 4)、掌握如何使用Matlab 进行系统的稳定性分析 5)、掌握使用Bode 图法进行控制系统设计的方法 二、 实验内容 1、时域分析法根据下面传递函数模型：绘制其单位阶跃响应曲线并从图上读取最大超调量，绘制系统的单位脉冲响应、零输入响应曲线。

1)、某单位负反馈系统传递函数为：8106)65(5)(232+++++=s s s s s s Gt (seconds)c (t )t (seconds)c (t )结论：2)、典型二阶系统传递函数为：2222)(nn nc s s s G ωξωω++= 当ζ=0.7,ωn 取2、4、6、8、10、12的单位阶跃响应。

Step ResponseTime (seconds)00.51 1.52 2.53 3.54结论：3)、典型二阶系统传递函数为：2222)(nn nc s s s G ωξωω++= 当ωn =6,ζ取0.2、0.4、0.6、0.8、1.0、1.5、2.0的单位阶跃响应。

Time (seconds)结论：2、频率分析法根据下面传递函数模型，绘制出系统的频率响应曲线，包括Bode 图和Nyquist 图，并从图上读取相角交接频率、截止频率，并求出幅值裕度和相角裕度。

1)、典型二阶系统传递函数为：2222)(nn nc s s s G ωξωω++= 当ζ=0.7,ωn 取2)、4)、6)、8、1)0、1)2)的伯德图和奈奎斯特图。

Wn=2M a g n i t u d e (d B )10101010P h a s e (d e g )Bode DiagramGm = Inf dB (at Inf rad/s) , Pm = 164 deg (at 0.4 rad/s)Frequency (rad/s)Real AxisI m a g i n a r y A x i sWn=4M a g n i t u d e (d B )10101010P h a s e (d e g )Bode DiagramFrequency (rad/s)Real AxisI m a g i n a r y A x i sWn=6M a g n i t u d e (d B )1010101010P h a s e (d e g )Bode DiagramFrequency (rad/s)Real AxisI m a g i n a r y A x i sWn=8M a g n i t u d e (d B )1010101010P h a s e (d e g )Bode DiagramFrequency (rad/s)Real AxisI m a g i n a r y A x i sWn=10M a g n i t u d e (d B )1010101010P h a s e (d e g )Bode DiagramFrequency (rad/s)Real AxisI m a g i n a r y A x i sWn=12M a g n i t u d e (d B )1010101010P h a s e (d e g )Bode DiagramFrequency (rad/s)Real AxisI m a g i n a r y A x i s2)、典型二阶系统传递函数为：2222)(nn nc s s s G ωξωω++= 当ωn =6,ζ取0.2、0.4、0.6、0.8、1.0、1.5、2.0的伯德图和奈奎斯特图。

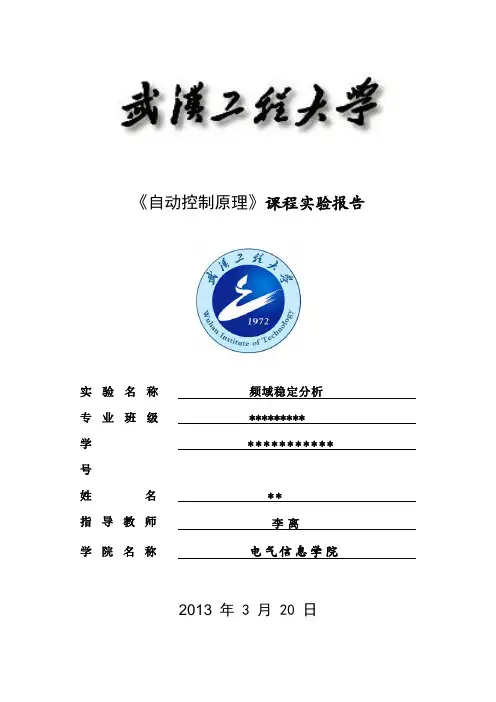

《自动控制原理》课程实验报告实验名称频域稳定分析专业班级 ********************学号姓名**指导教师李离学院名称电气信息学院2013 年 3 月 20 日1.利用函数nyquist 和margin 分析系统的相对稳定性修改本实验所附程序lab4_1.m 并运行之，分析K=0.5,2,3.013,4和10时，开环传递函数为某单位负反馈闭环系统（如图1）的相对稳定性。

图（1） Lab4_1_1.m K=0.51.利用函数nyquist 分析如下： 程序：num=[0.5];den=[1 2 1 0.5]; sys=tf(num,den); nyquist(sys)仿真结果：G(s)R(s )Y(s)+_图（2）可将传递函数写成零极点形式)5217.02174.0)(5217.02174.0)(5625(5.0)(i s i s s s G -++++=开环传递函数在右半S 平面无极点即P=0，从图（2）可以看到nyquist 图包围（-1，j0）点0次，即N=0，由乃奎斯特稳定性判据可知闭环系统在右半S 平面的极点数Z=N+P=0 故系统稳定。

2.利用margin 函数分析如下： 程序：num=[0.5];den=[1 2 1 0.5]; sys=tf(num,den); margin(sys) 仿真结果：可得系统的相位裕量为Pm=-131°+180°=49°,幅值裕量Gm=9.55dB 对于最小相位系统幅值裕度与相角裕度大于零则系统稳定。

也可在伯德图上判断系统稳定性，对数幅频特性大于零所对应的想频特性穿越-180°线的情况为0==-+N N ,则N=0=2P =0。

根据乃奎斯特判据知闭环系统稳定。

Lab4_1_2.m K=21.利用函数nyquist 分析如下： 程序：num=[2];den=[1 2 1 0.5]; sys=tf(num,den); nyquist(sys)仿真结果：如上分析，开环传递函数在右半S平面无极点即P=0，从图（4）可得nyquist曲线顺时针包围（-1，j0）点2次，即N=2，由乃奎斯特稳定性判据可知闭环系统在右半S平面的极点数Z=N+P=2 系统不稳定。

兰州理工大学《自动控制原理》MATLAB分析与设计仿真实验报告学院：电气工程与信息工程学院专业班级： 13级自动化3班姓名：学号：时间： 2015年12月Step ResponseTime (seconds)A m p l i t u d e1234567891000.511.5System: sys1Rise time (seconds): 1.17System: sys1P eak amplitude: 1.41Overshoot (%): 40.6At time (seconds): 2.86System: sys1Final value: 1第三章 线性系统的时域分析法一、教材第三章习题3.5设单位反馈系统的开环传递函数为G(s)=0.41(0.6)s s s ++(1)试求系统在单位阶跃输入下的动态性能。

(2)忽略闭环零点的系统在单位阶跃输入下的动态性能。

(3)对(1) 和(2)的动态性能进行比较并分析仿真结果。

(1)A :程序如下。

B :系统响应曲线如下图。

Step Response Time (seconds)A m p l i t u d e01234567891000.20.40.60.811.21.4System: sys1Final value: 1System: sys1Settling time (seconds): 8.08System: sys1P eak amplitude: 1.16Overshoot (%): 16.3At time (seconds): 3.63System: sys1Rise time (seconds): 1.64（2）A :程序如下。

B :系统响应曲线如下图。

(3) A :程序如下。

B 响应曲线如下图。

阶跃响应t (sec)c (t )0123456789100.20.40.60.811.21.4System: sysRise Time (sec): 1.46System: sys1Rise Time (sec): 1.64System: sys1P eak amplitude: 1.16Overshoot (%): 16.3At time (sec): 3.63System: sys P eak amplitude: 1.18Overshoot (%): 18At time (sec): 3.16System: sys1Final Value: 1System: sys1Settling Time (sec): 8.08System: sysSettling Time (sec): 7.74120,0.1ττ==120.1,0ττ==分析：忽略闭环零点时，系统的峰值时间，调节时间，上升时间均为增大的，而超调量减小。
