大跨度连续钢箱梁架设施工技术

钢箱梁施工技术及控制要点1. 引言钢箱梁作为大跨度连续桥的一种重要结构形式，在桥梁工程中应用广泛。

这种桥梁具有刚度大、强度高、使用寿命长、施工周期短等诸多优点，因此备受工程师和设计师的青睐。

本文将介绍钢箱梁施工技术及控制要点，包括梁体制造、运输、吊装等方面的技术细节和注意事项。

2. 钢箱梁制造钢箱梁制造是钢箱梁施工的第一步。

在制造过程中，需要考虑到以下要点：2.1 材料的选择钢箱梁的材料一般采用高强度钢材，这种钢材的特点是强度高、耐腐蚀、成本适中。

在选择材料时，需要严格按照设计要求和强度要求进行选择。

2.2 成型工艺钢箱梁的制造成型工艺主要包括切割、焊接、钻孔、抛丸等工序。

在这些成型工艺中，需要用到先进的材料加工设备和技术。

同时，在制造过程中，需要严格按照设计图纸和施工规范进行操作，确保梁体的质量和准确度。

2.3 质检和验收钢箱梁的制造完成后，需要进行质检和验收。

这主要包括外观质量、强度性能、尺寸精度等方面的检测。

只有通过了这些检测，才能确保梁体的质量和使用寿命。

3. 钢箱梁的运输和起吊3.1 运输钢箱梁的运输一般采用大型物流专业公司进行，由于梁体较大，运输过程中需要注意以下问题：•运输车辆的选取和数量要合理，以确保梁体能够安全到达目的地；•梁体需要采取固定措施，避免在运输过程中发生位移和损坏；•运输线路需要提前规划和检查，避免在运输过程中出现交通拥堵、狭窄的道路和桥梁等情况。

3.2 吊装钢箱梁的吊装是钢箱梁施工的关键环节。

在吊装过程中，需要注意以下问题：•预先安排好吊点和吊具，确保吊点和吊具的强度和稳定性；•吊装人员需要经过专业培训和考核，掌握专业技巧和操作要点；•吊装过程需要有专业巡检人员和现场监控人员，随时掌握吊装过程中各项参数的变化。

4. 钢箱梁的防护措施由于钢箱梁在施工和使用过程中都容易受到环境的影响，因此需要采取一系列的防护措施。

这些措施主要包括：•防腐处理：钢箱梁施工完成后，需要对梁体进行防腐处理，以延长其使用寿命；•喷涂防水剂：在使用过程中，需要对钢箱梁进行喷涂防水剂，以防潮湿和腐蚀；•定期检查和维护：定期对钢箱梁进行检查和维护，及时发现并处理存在的问题。

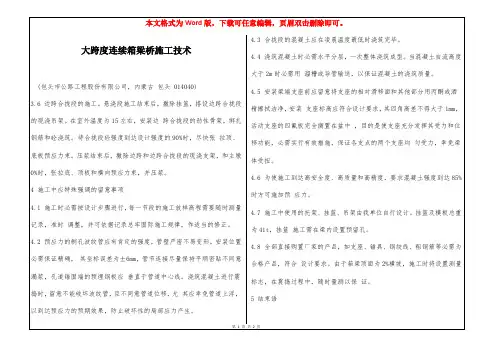

大跨度连续箱梁桥施工技术(包头市公路工程股份有限公司，内蒙古包头 014040)3.6 边跨合拢段的施工。

悬浇段施工结束后，撤除挂篮，搭设边跨合拢段的现浇吊架。

在室外温度为15左右，安装边跨合拢段的劲性骨架，绑扎钢筋和砼浇筑。

待合拢段砼强度到达设计强度的90%时，尽快张拉顶、底板预应力束。

压浆结束后，撤除边跨和边跨合拢段的现浇支架，和主墩0%时，张拉底、顶板和横向预应力束，并压浆。

4 施工中应特殊强调的留意事项4.1 施工时必需按设计步骤进行，每一节段的施工放样高程需要随时测量记录，准时调整，并可依据记录总牢固际施工规律，作适当的修正。

4.2 预应力的制孔波纹管应有肯定的强度，管壁严密不易变形，安装位置必需保证精确，其坐标误差为±6mm，管节连接尽量保持平顺密贴不同意漏浆，孔道锚固端的预埋钢板应垂直于管道中心线。

浇筑混凝土进行震捣时，留意不能破坏波纹管，且不同意管道位移，尤其应幸免管道上浮，以到达预应力的预期效果，防止破坏性的局部应力产生。

4.3 合拢段的混凝土应在凌晨温度最低时浇筑完毕。

4.4 浇筑混凝土时必需水平分层，一次整体浇筑成型。

当混凝土自流高度大于2m时必需用溜槽或导管输送，以保证混凝土的浇筑质量。

4.5 安装梁端支座前应留意将支座的相对滑移面和其他部分用丙酮或酒精擦拭洁净，安装支座标高应符合设计要求，其四角高差不得大于1mm，活动支座的四氟板完全搁置在盆中，目的是使支座充分发挥其受力和位移功能，必需实行有效措施，保证各支点的两个支座均匀受力，幸免梁体受扭。

4.6 为使施工到达高安全度、高质量和高精度，要求混凝土强度到达85%时方可施加预应力。

4.7 施工中使用的托架、挂篮、吊架由我单位自行设计。

挂篮及模板总重为41t，挂篮施工需在梁内设置预留孔。

4.8 全部直接购置厂家的产品，如支座、锚具、钢绞线、粗钢筋等必需为合格产品，符合设计要求。

由于箱梁顶面为2%横坡，施工时将设置测量标志，在震捣过程中，随时量测以保证。

浅谈大跨度钢箱梁吊装施工技术大跨度钢箱梁是现代桥梁建设中常用的一种结构形式。

它具有强度高、耐久性强、施工便利等优点。

钢箱梁的制作质量和钢管材料的质量一般都是非常高的，但在安装过程中要特别注意施工的细节，以保证项目的安全性。

一、梁施工前的准备工作在大跨度钢箱梁的吊装过程中，需要先制定详细的吊装方案，充分考虑到环境因素、应力分布、重心平衡等因素，精细化计算吊装高度、吊点位置、梁的倾角等参数。

同时，还需妥善安排好吊机和吊装设备，确保设备具有足够的承重能力和升降高度，以及良好的操作可靠性。

除此之外，还要进行场地勘察和环境剖析，检查道路交通是否阻塞，周围是否存在建筑物或电线杆，以及天气是否具备施工条件。

是否需要采取防护措施，以及在安装过程中是否需要紧急应对突发情况等细节，也需充分考虑。

二、梁吊装的技术要点1. 钢箱梁吊装的安全要求钢箱梁的几何参数比较大，颇为沉重，一般需要采用大型吊机和多点吊装作业，以确保吊装的稳定性和安全性。

在吊装现场需要设置周界线，并严格限制工作人员、游客及车辆的行动区域，以避免人流混乱。

吊装前还需进行吊机拉力试验、制定安全方案、检查吊装绳索的牵引力是否均匀等工作，确保吊装过程可控行。

2. 钢箱梁的吊装技术钢箱梁的吊装技术主要包括吊车架设、吊装索具的安装、吊装速度、倾角控制、梁接缝对齐等环节。

吊装索具的选择要根据实际情况量身定做，吊杆位置及长度要与钢箱梁接缝、承重点相匹配。

在吊装过程中要注意吊装速度，保持匀速和稳定负荷。

同时，控制倾角的变化，防止因进度推进过快或工作人员的忽略，导致钢箱梁倾斜或者失去平衡等问题的发生。

吊装的过程中，还需对梁的端面进行对齐，确保各端面在同一平面上，以利于后续工序的顺利进行。

三、钢箱梁的现场拼装钢箱梁安装完成后，需要进行现场拼装，包括拼接、调整及接口控制等工序。

在现场拼装过程中，需要充分考虑到钢材的伸缩性、扭曲度以及钢管段之间的空隙、弯曲度等情况，调整钢材的位置，尽可能减少接口处的剪力，使剪力分配均匀。

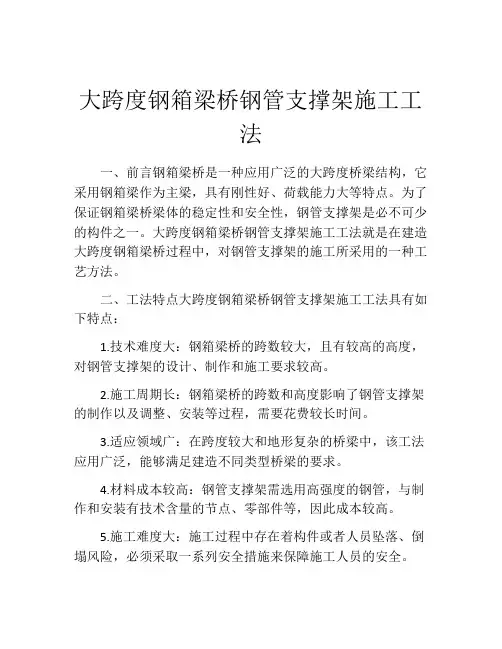

大跨度钢箱梁桥钢管支撑架施工工法一、前言钢箱梁桥是一种应用广泛的大跨度桥梁结构，它采用钢箱梁作为主梁，具有刚性好、荷载能力大等特点。

为了保证钢箱梁桥梁体的稳定性和安全性，钢管支撑架是必不可少的构件之一。

大跨度钢箱梁桥钢管支撑架施工工法就是在建造大跨度钢箱梁桥过程中，对钢管支撑架的施工所采用的一种工艺方法。

二、工法特点大跨度钢箱梁桥钢管支撑架施工工法具有如下特点：1.技术难度大：钢箱梁桥的跨数较大，且有较高的高度，对钢管支撑架的设计、制作和施工要求较高。

2.施工周期长：钢箱梁桥的跨数和高度影响了钢管支撑架的制作以及调整、安装等过程，需要花费较长时间。

3.适应领域广：在跨度较大和地形复杂的桥梁中，该工法应用广泛，能够满足建造不同类型桥梁的要求。

4.材料成本较高：钢管支撑架需选用高强度的钢管，与制作和安装有技术含量的节点、零部件等，因此成本较高。

5.施工难度大：施工过程中存在着构件或者人员坠落、倒塌风险，必须采取一系列安全措施来保障施工人员的安全。

三、适应范围大跨度钢箱梁桥钢管支撑架施工工法适用于跨度超过100米且地形复杂的钢箱梁桥，如板式悬索桥、斜拉桥、悬臂梁桥、拱桥等。

四、工艺原理大跨度钢箱梁桥钢管支撑架施工工法的核心技术在于钢管支撑架的设计，制造和施工。

具体实施时，需按照工法的要求，对施工进行如下措施：1.设计阶段：对钢管支撑架进行详细的结构分析、固有频率计算和考虑风荷载对结构的影响等分析和设计过程。

2.钢管加工：制定施工图纸，对钢筋、钢管、连接件等进行组装加工。

3.安装调整：对已制造完成的支撑架进行在场二次组装、调整，并考虑到现场安装实际情况的调整。

4.防腐处理：进行针对性的防腐处理，防止在长期使用中由于外部自然环境因素而导致的产生的腐蚀等情况。

五、施工工艺大跨度钢箱梁桥钢管支撑架施工工艺包括钢管支撑架制作、调整、安装、防腐等环节。

1.钢管支撑架制作：首先制定支撑架的制作计划和方案，然后加工成形；2.调整：在现场对支撑架进行再次组装和调整，以满足实际施工需要；3.安装：安装支撑架，要求稳固，保证施工中不发生倒塌和其他不良事件；4.防腐处理：根据现场环境，对支撑架进行针对性的防腐处理，以达到延长使用寿命的目的。

大跨度公路桥梁中的钢箱梁施工技术分析发布时间：2021-08-04T16:36:00.167Z 来源：《建筑实践》2021年第40卷第9期作者：刘佳王宪法韩彬彬[导读] 本文就大跨度公路桥梁中的钢箱梁施工技术进行简要探讨。

刘佳王宪法韩彬彬德州市公路工程总公司山东德州 253000摘要：公路桥梁工程中采用钢箱梁结构，对比其他结构，该形式的优势主要表现在前期钢箱梁构件预制与预拼装，有效提升了施工效率。

基于此，本文就大跨度公路桥梁中的钢箱梁施工技术进行简要探讨。

关键词：大跨度；公路桥梁；钢箱梁；施工技术；1 工程概况某公路桥梁工程采用钢箱梁施工技术，跨长是21.56m，为挂孔钢梁，在桥跨的两侧呈对称分布，设计阶段设定为单箱三室钢箱梁，其中单幅桥的桥面宽度是14m，全长是22.65m，梁高度为1.35m。

前期在工厂预制所有钢箱梁构件，完成预制后运输到施工现场组装、焊接，通过辅助支架，施拉法安装导梁。

另外，本次工厂施工重点针对吊装、测控两个环节的施工技术与工艺制定方案，加强钢箱梁施工水平。

2 大跨度公路桥梁钢箱梁施工技术的应用2.1 准备工作因为此次公路桥梁工程的交通环境比较复杂，大跨度连续钢箱梁结构施工应该要加强技术管理，准备阶段编制管理方案，对现场实际施工提供指导。

正式展开钢箱梁施工之前参照设计规范、现场施工环境制定组织管理方案、钢箱梁施工方案等。

2.2 预制施工①钢箱梁分段。

钢箱梁前期制造，由专业工厂负责，开始预制之前技术人员需要阅读钢箱梁规范要求，所有进场原材料必须严格按照，经过取样、复验、焊接工艺评定这一系列流程，最终得出的评定结果，可以作为焊接工艺的参考依据。

对照钢箱梁结构特征、制作要求、材料运输、施工环境等多方面因素，钢箱梁分段时要控制分段距离，不能过长或者过短，很容易增加后期吊装环节的难度，选择的分段与接口位置错缝，也应该满足设计规范。

本次公路桥梁工程钢箱梁分段作业，将位于主线两侧的钢箱梁纵向分段，数量为5段，而横向分段，则是根据箱室分块，有单箱双室和单箱三室。

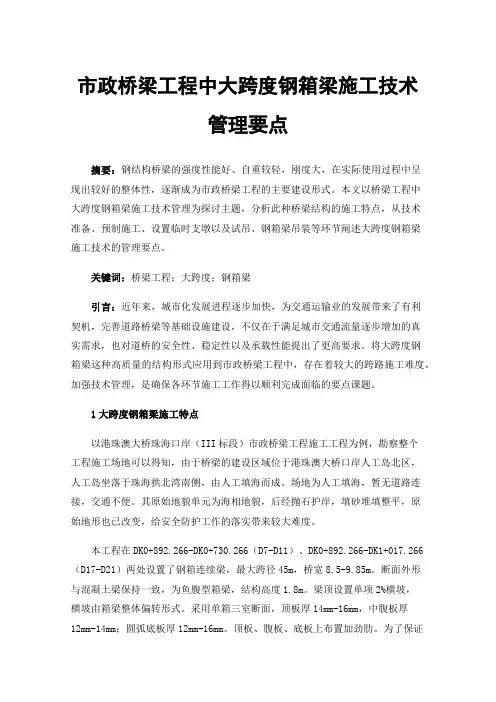

市政桥梁工程中大跨度钢箱梁施工技术管理要点摘要：钢结构桥梁的强度性能好、自重较轻，刚度大，在实际使用过程中呈现出较好的整体性，逐渐成为市政桥梁工程的主要建设形式。

本文以桥梁工程中大跨度钢箱梁施工技术管理为探讨主题，分析此种桥梁结构的施工特点，从技术准备、预制施工、设置临时支墩以及试吊、钢箱梁吊装等环节阐述大跨度钢箱梁施工技术的管理要点。

关键词：桥梁工程；大跨度；钢箱梁引言：近年来，城市化发展进程逐步加快，为交通运输业的发展带来了有利契机，完善道路桥梁等基础设施建设，不仅在于满足城市交通流量逐步增加的真实需求，也对道桥的安全性、稳定性以及承载性能提出了更高要求。

将大跨度钢箱梁这种高质量的结构形式应用到市政桥梁工程中，存在着较大的跨路施工难度，加强技术管理，是确保各环节施工工作得以顺利完成面临的要点课题。

1大跨度钢箱梁施工特点以港珠澳大桥珠海口岸（III标段）市政桥梁工程施工工程为例，勘察整个工程施工场地可以得知，由于桥梁的建设区域位于港珠澳大桥口岸人工岛北区，人工岛坐落于珠海拱北湾南侧，由人工填海而成。

场地为人工填海，暂无道路连接，交通不便。

其原始地貌单元为海相地貌，后经抛石护岸，填砂堆填整平，原始地形也已改变，给安全防护工作的落实带来较大难度。

本工程在DK0+892.266-DK0+730.266（D7-D11）、DK0+892.266-DK1+017.266（D17-D21）两处设置了钢箱连续梁，最大跨径45m，桥宽8.5-9.85m。

断面外形与混凝土梁保持一致，为鱼腹型箱梁，结构高度1.8m。

梁顶设置单项2%横坡，横坡由箱梁整体偏转形式。

采用单箱三室断面，顶板厚14mm-16mm，中腹板厚12mm-14mm；圆弧底板厚12mm-16mm。

顶板、腹板、底板上布置加劲肋。

为了保证结构最不利荷载组合下，支座系统不出现拉力，钢箱梁内部在部分中支点及边支点处设置混凝土压重。

钢箱梁横断面图如下：在工程施工现场内，部分作业环节涉及到对大吨位、大尺寸块体的吊装处理，由于跨度较大，钢箱梁的吊装作业具有较大的操作难度与危险性[1]。

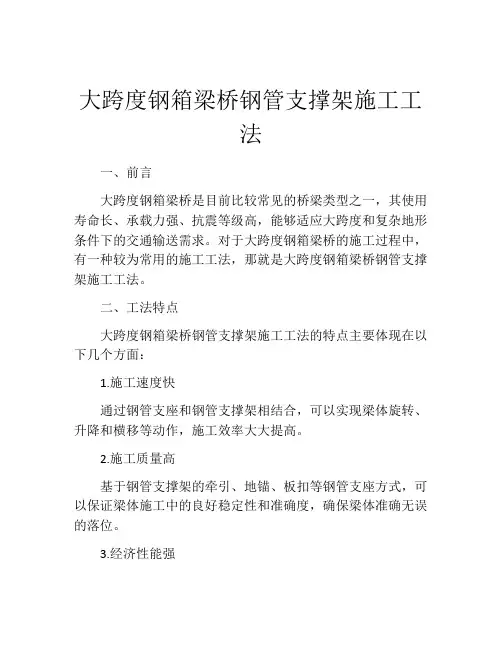

大跨度钢箱梁桥钢管支撑架施工工法一、前言大跨度钢箱梁桥是目前比较常见的桥梁类型之一，其使用寿命长、承载力强、抗震等级高，能够适应大跨度和复杂地形条件下的交通输送需求。

对于大跨度钢箱梁桥的施工过程中，有一种较为常用的施工工法，那就是大跨度钢箱梁桥钢管支撑架施工工法。

二、工法特点大跨度钢箱梁桥钢管支撑架施工工法的特点主要体现在以下几个方面：1.施工速度快通过钢管支座和钢管支撑架相结合，可以实现梁体旋转、升降和横移等动作，施工效率大大提高。

2.施工质量高基于钢管支撑架的牵引、地锚、板扣等钢管支座方式，可以保证梁体施工中的良好稳定性和准确度，确保梁体准确无误的落位。

3.经济性能强相比于传统的施工方式，大跨度钢箱梁桥钢管支撑架施工工法大大节约了施工时间和人力成本，同时确保了施工质量。

4.适应性广不受地形和其他自然因素影响，能够适应各种不同地形和缺陷施工条件。

三、适应范围该工法主要适应于大跨度钢箱梁桥施工，具体适用范围包括以下几个方面：1.大跨度钢箱梁桥的斜拉桥和斜拉索的施工；2.各种桥梁的斜拉索拱的施工；3.铁路、公路、高速公路等需要大跨度桥梁的施工项目。

四、工艺原理大跨度钢箱梁桥钢管支撑架施工工法的实际施工过程中，需要保证钢箱梁的升降和横移，这就需要通过固定支撑结构来实现。

工程实践中，通过钢制支架和钢管支苗相结合，创建支撑体系，以保证施工过程中的良好稳定性和施工质量。

其基本原理如下：1.建立支撑体系通过建立稳定的钢制支架和钢管支苗的支撑体系，保证梁体施工的安全可靠性。

2.完成预应力作业在支撑体系的基础上完成预应力作业，以确保梁体的强度和稳定性。

3.进行枋拱预应力通过枋拱预应力作业，以一定的张力拉伸梁体，从而保证收缩和返缩的效果，保证梁体施工中的稳定性。

5、施工工艺大跨度钢箱梁桥钢管支撑架施工工法的具体施工步骤包括以下几个步骤：1.搭建支撑体系在钢箱梁的两端搭建稳定性支撑结构，确保梁体施工中的稳定性和可靠性。

大跨度公路桥梁工程中钢箱梁的施工技术发布时间：2022-06-22T09:19:06.340Z 来源：《城镇建设》2022年4期2月作者： .高翔[导读] 随着我国高速公路的发展，越来越多的新建高速公路桥梁及城市道路高架桥梁建设成为涉铁工程的项目也不断增加，高翔太平洋建设集团有限公司，新疆乌鲁木齐830000摘要：随着我国高速公路的发展，越来越多的新建高速公路桥梁及城市道路高架桥梁建设成为涉铁工程的项目也不断增加，同时新建的桥梁跨度也因此越来越大，施工环境也越来越复杂，大跨径钢箱梁桥的应用也逐渐成为首选方案，这也为施工中带来一定的技术难题。

关键词：跨度公路桥梁；钢箱梁；施工技术；引言钢箱梁作为一种简便快捷的新型桥梁施工技术方案，在市政工程以及重大立体运营高速公路、铁路跨线工程中得到广泛的应用。

1制作与拼装钢箱梁由预制件组成，提前在加工厂制作成型，运输至现场后吊装到位，构成完整的钢箱梁。

在整个人行天桥的组成中，钢箱梁为关键的部分，需要有效保证钢箱梁在预制和安装环节的质量。

为提高安装精度，按纵、横基线固定，根据“底板→隔板→顶板→挑臂块体→吊耳、连接件及附属装置”的顺序依次施工，采取焊接措施，将各单元钢箱梁拼接成完整的结构体。

严格控制箱梁的线形、几何形状、拼装精度等，明确其是否存在偏差，若有偏差则进一步分析实测值与设计值的差值，结合实际情况做合适的调整，以便拼接以及安装工作的顺利开展。

此外，需确定人行天桥中心线、控制基准点，将其标出，并设梁段号，以便有序完成各段的施工。

组装以及预拼装均在胎架上完成。

为顺利施工钢箱梁，所搭建的胎架需具有突出的性能表现，具体体现在强度、平整度、承载力等方面，在拼装过程中不可因箱梁重力作用而发生沉降、变形。

采用正装法拼装箱梁，通过对胎架牙板高差的控制，实现对钢箱梁纵向线形的调整；在胎架外设置基线和基点，以便在施工中更为准确地检查胎架的安装精度并灵活校正。

每轮次梁架下胎后，及时检查胎架，判断其结构的完整程度、受力稳定程度以及位置准确程度，详细记录信息，若有误则处理，若无异常则拼装下一轮钢箱梁，依此类推。

城市立交桥大跨度钢箱梁安装施工工法一、前言城市立交桥大跨度钢箱梁安装施工工法是指在城市道路交叉口地段，采用大跨度钢箱梁作为立交桥的主体结构，通过特定的施工工艺和技术措施，将钢箱梁安装到预定位置的一种施工方法。

本文将从工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例来详细介绍城市立交桥大跨度钢箱梁安装施工工法。

二、工法特点城市立交桥大跨度钢箱梁安装施工工法具有以下几个特点：1. 高效快速：采用预制钢箱梁，可以在工地外预制，减少施工现场的临时设施和人员，提高施工效率。

2. 节约土地资源：由于采用大跨度钢箱梁，相比传统的桥梁结构，可以减少桥墩和桥面面积，节约土地资源，有利于城市的合理规划。

3. 结构牢固：钢箱梁具有较高的强度和刚度，能够承受大跨度的荷载和震动，确保立交桥的结构稳定和安全。

4.维护方便：钢箱梁具有较好的耐久性和抗腐蚀性，减少了维护和修复工作的频率和强度。

三、适应范围城市立交桥大跨度钢箱梁安装施工工法适用于城市道路交叉口和繁忙的交通节点，其中桥梁跨度较大的情况更为适用。

对于地理条件较为特殊的城市，如山区、河流交汇处等，该工法也能够有效地解决道路通行问题。

四、工艺原理城市立交桥大跨度钢箱梁安装施工工法与实际工程之间的联系主要体现在以下几个方面：1. 施工工艺的设计和优化：根据桥梁的设计参数、预制钢箱梁的尺寸和重量等因素，确定合理的施工工艺和安装方案，保证施工的顺利进行。

2. 技术措施的采取：采用适当的技术手段和措施，如使用大型吊装设备、调整施工方向、合理布置临时支撑结构等，确保安装过程中的稳定和安全。

五、施工工艺城市立交桥大跨度钢箱梁安装施工工法主要分为以下几个施工阶段：1. 基础施工：根据设计要求，在交叉口处进行桥墩和基础的施工，确保其承载力和稳定性。

2. 钢箱梁制作：根据设计要求，在工地外对钢箱梁进行预制和加工，包括钢材的切割、折弯、焊接等工艺。
