施工培训课件之放线技能(一)施工培训课件之放线技能在建筑施工行业中，放线技能是非常重要的一项技能。

它是指将图纸上的标注转化为实际现场建筑的操作。

正确的放线技能能够确保施工的准确性和高效性，避免出现不必要的浪费和误工。

本文将围绕放线技能这一话题进行探讨和总结。

1.放线前的准备工作在进行放线工作之前，需要进行一些准备工作。

首先要确认要放线的位置，然后根据相关的建筑图纸进行测量。

建筑图纸是放线的依据，要仔细阅读并确定放线的具体位置和尺寸。

还需要准备放线工具，如放线器、丝绳等。

放线器是用来固定丝绳的工具，丝绳则用来作为放线的基准线。

2.放线步骤放线的步骤可以分为以下几个步骤：第一步：确定基准点和基准线基准点是放线起点，一般选取建筑结构的起始位置作为基准点。

基准线是以基准点为起点的直线，在基准线上按照图纸上标注的位置和尺寸，确定放线点位置。

第二步：使用丝绳进行放线将放线器固定在基准点处，使用丝绳作为基准线，在其上确定定位点。

定位点与基准点连线即为放线方向。

按照图纸标注的位置和尺寸，在丝绳上标注出每个放线点的位置。

第三步：验证放线的正确性确认每个放线点的位置是否与图纸标注的位置一致，必要时进行调整。

在验证过程中，需要使用量具对标高、长度等进行测量，以确保放线的准确性。

3.注意事项放线工作需要注意以下几点：第一，要仔细阅读建筑图纸，确保放线位置正确无误。

第二，放线前要确保测量工具的准确性，避免误差。

第三，要注意安全，避免在放线过程中出现意外伤害。

第四，放线后要清理现场，保持整洁有序。

4.总结放线技能是建筑施工中非常重要的一项技能，只有掌握了正确的放线技能，才能保证施工的准确性和高效性。

放线前的准备工作、放线步骤以及注意事项是放线技能的核心要点。

在实际工作中，可以通过多次练习和经验总结，逐渐提高放线技能的准确性和效率。

工程施工放线入门工程施工放线是建筑施工过程中的一道重要工序，它直接关系到工程的质量和进度。

本文将为您介绍工程施工放线的基本概念、流程和注意事项，帮助您初步了解和掌握工程施工放线的基本知识。

一、工程施工放线的概念工程施工放线是在建筑施工过程中，根据设计图纸上的尺寸和位置，利用测量仪器和工具，将建筑物的轮廓、轴线、控制点等标示在施工现场地面上的过程。

放线的准确性直接影响到建筑物的定位和施工质量，因此放线工作至关重要。

二、工程施工放线的流程1. 准备工作：在放线前，首先要了解设计图纸的要求，熟悉建筑物的结构和尺寸。

同时，准备好测量仪器（如全站仪、水准仪、经纬仪等）、工具（如卷尺、钢尺、红铅笔等）和材料（如标志桩、龙门板等）。

2. 建筑物定位：根据设计图纸上的定位轴线和控制点，利用测量仪器在施工现场标出建筑物的四个角点，并设置定位桩。

这一步骤需要与城市规划部门和施工单位的测量人员进行共同确认。

3. 土方开挖阶段放线：在土方开挖阶段，根据设计图纸上的控制点和已知的轴线尺寸，利用龙门板定位尺量放线和仪器测量放线相结合的方法，将建筑物的基础轮廓线标示在地面上。

4. 主体结构施工放线：在主体结构施工阶段，根据设计图纸上的轴线、楼层高度等尺寸，利用测量仪器在建筑物的各个楼层标出控制线和轴线，以便施工人员按照图纸要求进行施工。

5. 验收和整改：在工程施工过程中，测量人员应定期对放线成果进行检查和验收，发现偏差及时进行整改，确保施工质量。

三、工程施工放线的注意事项1. 精度要求：放线工作的精度直接关系到建筑物的质量和安全，因此，测量人员应严格按照设计图纸和规范要求进行放线，确保放线精度。

2. 协调沟通：工程施工放线需要与设计、施工、监理等各方进行密切配合和沟通，确保放线工作顺利进行。

3. 资料记录：在放线过程中，测量人员应做好详细的记录，包括放线数据、放线成果、检查记录等，以便后期查阅和整改。

4. 环境保护：在放线过程中，注意保护现场环境，避免对周边环境造成破坏。

建筑工程验线方案一、验线前的准备工作1. 确定验线人员建筑工程验线需要有经验丰富的专业人员进行，因此需要提前确定具体的验线人员，并确保其具有相关的资质和经验。

验线人员需要经过专业培训，了解相关验线标准和流程，并且具有丰富的实际验线经验。

2. 准备验线工具和设备验线工具和设备是进行验线工作的必备物品，需要提前做好准备工作。

常用的验线工具包括水准仪、测距工具、钢尺、建筑经纬仪等，需要在验线前进行检查和校准，确保其准确性和可靠性。

3. 制定验线方案验线工作需要有具体的方案和流程，包括验线的目标、验线的范围、验线的方法和标准等内容。

验线方案需要考虑到实际工程的情况，确定合理的验线路径和验线点，确保验线工作的全面和准确性。

二、验线工作流程1. 确定验线范围验线工作需要首先确定验线的范围，包括建筑的整体结构、墙体、地面、屋顶等部分。

验线范围需要根据具体的工程情况进行确定，确保验线工作的全面和完整。

2. 布置验线点验线点是进行验线工作的基础，需要根据验线范围和方案进行合理布置。

验线点需要根据建筑的具体情况进行确定，一般包括建筑的主要角点、主墙面和地面的交点等，需要确保验线点的分布合理和均匀。

3. 进行验线测量验线工作主要包括建筑的水平验线和垂直验线两部分。

水平验线主要是通过水准仪进行测量，确定建筑的水平水平面，需要确保验线点的高度一致和水平面的平整和水平。

垂直验线主要是通过建筑经纬仪进行测量，确定建筑的垂直线，需要确保验线点的竖直度和垂直线的垂直。

4. 记录和分析验线数据验线工作完成后，需要对验线数据进行记录和分析。

记录验线数据主要包括验线点的坐标和高度、水平线和垂直线的偏差等内容，需要确保记录的数据准确和完整。

分析验线数据主要是对验线结果进行比对和评估，确定建筑的水平和垂直状况，需要确保分析结果的科学和合理。

5. 修改和完善验线结果在验线工作中，可能会出现一些偏差和问题，需要及时对验线结果进行修改和完善。

修改和完善验线结果需要根据实际情况进行具体处理，需要确保修改和完善的结果达到验线标准和要求。

装饰装修工程施工放线操作规程(附施工验线记录)施工放线操作规程一、装饰工程施工放线的概念装饰工程放线是以建筑轴线和标高为依据，根据设计平面图布局和空间要求来指导整个施工过程的控制线。

它是反任意性施工的一种保证，也是装饰控制的定位线。

在施工现场对图纸标注的内容按1:1比例进行地面、墙面、顶面进行精确细致的投放出线，并按图示材质和测量数据给予标注、标记及弹画，以检查施工现场对其它工序是否有冲突或者不能满足施工图纸的地方，是对设计工作的进一步检验，也是对各工序在施工中的约束标准。

二、装饰工程放线的必要性装饰工程放线始终贯穿于整个施工过程中，不仅给各工序施工提供第一手资料，而且也给外加工材料提供了安装的准确性。

按装饰施工图的要求进行分格定位，同时也能有效地提高整体施工的进度，避免等、靠、推诿的现象发生。

并且能有效保证主体结构与内外装饰工程的尺寸关系，是确保工程质量不可缺少的手段。

三、装饰工程放线的作用1、“工程定制”“现场拼装”专业细分是当前装饰施工的必然趋势。

2、施工放线是解决装饰工程施工中的内部配合问题及消除各专业施工矛盾的办法。

四、装饰工程“四线”的形成1、装饰基准线2、水平线3、装饰完成面线4、施工定位线五、装饰工程放线的方法1、装饰基准线2、水平线3、装饰完成面线4、施工定位线施工定位线是装修工程中的重要参照依据，用于控制、测量、安装和分区。

其中包括走道中线、门窗中线、背景/造型中线、墙面饰面定位线、分区定位线、阴阳角定位线、吊顶/造型投影线、设备末端定位线、家具定位线以及给水管/强电线管/弱电线管隐蔽线。

这些定位线的使用可以提高功能性和安装控制。

装饰工程放线是装修工程中不可或缺的一项工序，但在过去的建筑精装修施工中却没有得到足够的重视。

这主要是由于施工人员对整体协调作用和装修设计的统一性认识不够，导致施工放线方法不正确，施工人员对施工放线的作用意识薄弱，各工序随意放线，没有统一性、综合性和前瞻性，施工放线与施工作业没有紧密结合，没有有效保留和复核，各专业、工序交叉繁杂交底工作疏于管理，缺乏监督和检查。

放线验线施工方案1. 引言放线验线是建筑施工中的重要环节，用于确定建筑物的位置和尺寸，保证施工的准确性和质量。

本文档将介绍放线验线的施工方案和步骤。

2. 施工准备在开始放线验线之前，需要进行以下准备工作：•准备放线工具，包括放线绳、放线钉、铅锤等。

•准备验线工具，包括测量仪器、安全帽、安全绳等。

•准备放线验线图纸和设计资料。

3.1 测量基准点和起点首先，根据设计图纸确定建筑物的基准点和起点。

基准点是建筑物的参考点，起点是放线的起始位置。

使用测量仪器进行测量，确定基准点和起点的坐标。

3.2 放置放线绳将放线绳固定在起点上，使用放线钉将其牢固地固定在地面或其他支撑物上。

确保放线绳的张力适当，不松散也不过紧。

3.3 放线定位和标记根据设计图纸的要求，在放线绳上进行放线定位和标记。

放线定位是将建筑物的具体位置和尺寸标记在放线绳上，以便后续施工人员按照标记进行工作。

3.4 放线检查放线完成后，需要进行放线的检查，确保放线的准确性和一致性。

检查的内容包括位置、尺寸和水平度等方面。

如发现问题，及时予以修正。

4.1 准备测量仪器验线之前，需要准备好测量仪器，如经纬仪、水平仪等，确保其准确度和可靠性。

4.2 测量标高首先，使用测量仪器对建筑物的标高进行测量。

标高是建筑物各部位相对于基准面的高度。

根据设计图纸确定测量点，在各点进行测量，并进行记录和标记。

4.3 验线定位和测量根据设计图纸和放线绳上的定位标记，使用测量仪器对建筑物的各部位进行验线定位和测量。

确保测量结果与设计要求相符。

4.4 验线检查验线完成后，需要对验线的结果进行检查。

检查内容包括位置、尺寸、垂直度和水平度等方面。

如发现问题，及时予以修正。

5. 安全注意事项在进行放线验线施工时，需要注意以下安全事项：•穿戴好安全防护装备，如安全帽、安全绳等。

•注意放线绳和验线仪器的正确使用方法，以避免人身伤害和设备损坏。

•在进行放线和验线时，注意周围环境的安全性，避免人员和设备的意外碰撞。

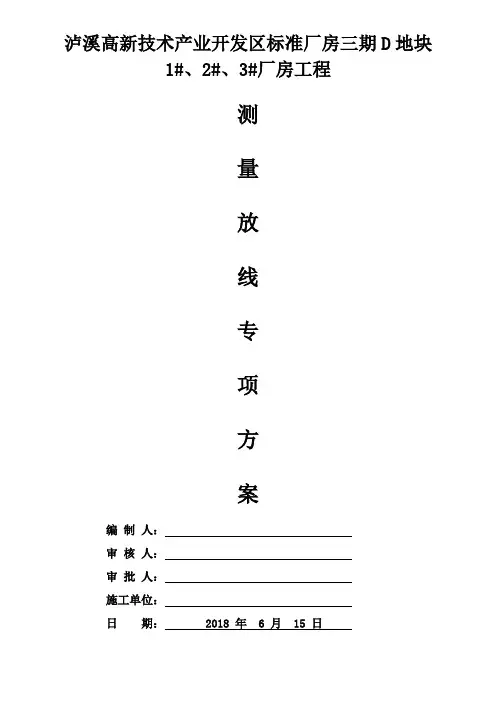

泸溪高新技术产业开发区标准厂房三期D地块1#、2#、3#厂房工程测量放线专项方案编制人：审核人：审批人：施工单位：日期： 2018 年 6 月 15 日目录一、编制依据 (1)二、工程概况 (1)三、项目测量工作的重要性 (2)四、测量程序 (2)（一）本工程施工测设的特点 (2)（二）施工测量的准备 (2)（三）工程定位 (3)（四）平面控制网测设 (4)（五）高程控制网的布设 (5)五、基础测量 (5)六、砌体施工测量 (6)（一）平面控制网的测设 (6)（二）垂直度控制 (7)（三）标高控制 (7)（四）标高传递注意事项 (7)（五）测量注意事项 (7)（六）测量精度要求 (8)七、工程重要部位的测量控制方法 (8)（一）建筑物大角垂直度的控制 (8)（二）墙、柱施工精度测量控制方法 (8)八、竣工测量与变形观测 (8)九、测量复核措施及资料的整改 (9)十、施工测量工作的组织与管理 (9)（一）主要仪器的配备情况 (9)（二）施工测量管理人员组成 (10)（三）仪器保养和使用制度 (10)（四）测量管理制度 (10)一、编制依据1、规划局放线办和建设方给定的坐标控制点和水准控制点2、本工程设计施工图3、《工程测量规范》（GB50026-2007）4、工程定位图（总平面、首层建筑平面、基础平面、建筑场地原始地形图）5、《工程建设监理规范（建设部）》6、《工程测量基本术语标准》（GB/T50228-2011）7、泸溪高新技术产业开发区标准厂房三期D地块1#、2#、3#厂房工程施工组织设计8、资料收集，土方开挖之前需收集的资料主要有：地质勘探报告、地下管线资料，根据上述资料查明工程地质水文、地下管线、等实际情况，编制确定开挖路线、开挖方法等并编制详细的土方施工方案。

二、工程概况工程名称：泸溪高新技术产业开发区标准厂房三期D地块1#、2#、3#厂房工程建设地点：本工程位于湖南省湘西自治州泸溪县工业集中创新创业园内建设单位：泸溪县富强农业综合开发有限公司设计单位：湖南省建筑设计院有限公司监理单位：湘西自治州鑫诚建设监理有限公司施工总包单位：中建钢构有限公司施工分包单位（土建专业）：中国化学工程第十六建设有限公司质量监督机构：泸溪县建筑工程质量监督站建筑特征、外形及层高：本工程由3栋单层厂房组成，总建筑面积为30702.75㎡。

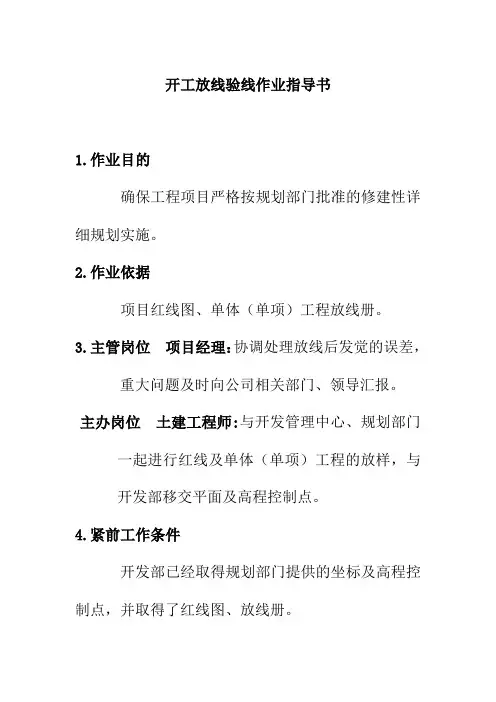

开工放线验线作业指导书1.作业目的确保工程项目严格按规划部门批准的修建性详细规划实施。

2.作业依据项目红线图、单体（单项）工程放线册。

3.主管岗位项目经理：协调处理放线后发觉的误差，重大问题及时向公司相关部门、领导汇报。

主办岗位土建工程师:与开发管理中心、规划部门一起进行红线及单体（单项）工程的放样，与开发部移交平面及高程控制点。

4.紧前工作条件开发部已经取得规划部门提供的坐标及高程控制点，并取得了红线图、放线册。

5.作业描述5.1项目开工前，根据开发部移交的由规划部门提供的红线图及城市坐标与高程控制点放线，进行工地围墙及其他施工准备期的工程内容的施工。

5.2单位（单项）工程开工前，必须建立平面及高程控制。

5.3 主办岗位根据规划局提供的坐标及高程控制点组织编制《平面主轴线和高程控制点控制图》，在场地内建立平面和高程控制标桩。

5.4主办岗位必须在现场向施工单位移交平面及高程控制标桩。

主办岗位必须代表项目工程部与施工单位在《平面主轴线和高程控制点图》上签章确认。

5.5施工单位根据项目工程部移交的控制标桩及《平面主轴线和高程控制点图》进行核验，核验无误后由项目工程部、工程管理中心、开发管理部、技术研发中心、监理公司联合验线后方可正式施工。

样板引路、材料选型和封样验收1.作业目的凡是重复循环施工作业的分部分项工程和操作工艺，都必须样板引路，这是保证施工质量的重要管理措施。

是开发商和设计单位验证设计意图和效果，明示质量要求和建筑品质的最直观的办法，是施工单位积累施工经验，规范工艺，改进操作，加快进度，避免大批量返工的最有效的技术手段。

材料选型及封样验收是降低工程成本，保证施工质量及设计、施工效果的有力手段。

2.主管岗位项目经理：督促检查主办岗位的作业操作。

主办岗位现场工程师：负责样板引路及与公司相关部门（技术研发中心、成本管理中心、营销管理中心）一起对材料（设备）选型、定板，共同封样。

3.作业描述3.1本主办岗位在审查施工单位的施工组织设计时，应注意有关样板引路的章节，叙述笼统，缺乏具体内容的应向项目经理建议退回重新编制。

施工放线教学放线标准做法1测量工作原则施工放线教学实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。

测量主要操作人员必须持证上岗。

施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等）。

2测量工具A1：所有精密仪器必须经过计量检测，合格后才允许在施工现场使用A2:建立测量仪器台账统一管理，定期维护与保养4 结构测量做法A3:现场建立3个以上三级坐标、高程控制点，采用钢管做维护、警示A4:沉降观测点采用Φ20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层开始观测A5:临时测量控制点采用木桩制作，桩截面不小于50*50mm，木桩顶部平整；木桩周边浇筑混凝土避免扰动A6：场地内设置施工测量控制基准点，采用混凝土浇筑，必须牢固、坚实A7: 建立方格网控制图，占地面积≤1万m2方格网间距10m；占地面积≥1万m2方格网间距20m，地形复杂的可适当调整A8:进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标高控制点A9:施工单位在完成建筑定位、轴线引测后报监理公司复核A10:基础施工轴线引测采用龙门桩A11:主体结构施工在楼层内建立轴线控制网(内控法)，控制点不少于4个A12:所有主控线、轴线交叉位置必须采用红油漆做好标识A13:楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁采用线锤投射控制线A14:结构放线采用双线控制，控制线与定位线间距按照300mm引测；轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测A15:模板上弹出墙、梁控制线，采用扫平仪或经纬仪投测，严禁直接从梁模进行引测放线A16:结构标高传递在塔吊、建筑物外墙上同时设置互相校对，每月利用场地内的高程控制基准点对建筑物、塔吊上的标高进行复核，并形成书面复核记录报监理公司备案，严禁利用钢管脚手架传递标高）A17:建筑物大角位置设置垂直度控制线，控制线距墙边100mmA18：模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线，线距离檐边300mmA19:结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位A20:模板安装完成后，按照装修图纸在模板上做水电预埋的精确定位5、砌筑测量放线做法A21: ①砌筑定位放线必须采用双控线（定位线、控制线都要弹出），结构墙体上弹出砌筑定位线；②砌筑端头无剪力墙，采用竖皮数杆；③施工完成的砼墙面提前弹出结构1m线④门洞口采用对角线表示，同时弹出门洞中线⑤每间房间控制线相交处采用红油漆标识。

建筑测量放线验线方案建筑测量是建筑施工前的重要环节，它的目的是根据建筑设计图纸，在实际施工现场上准确地进行测量、放线和验线，以保证整个施工过程的准确性和效率。

因此，具体的测量放线验线方案对于项目的成功进行起着至关重要的作用。

一、测量放线方案1.确定测量对象：首先需要明确要测量的对象是什么，可以是土地、建筑物或其他构筑物。

根据不同的测量对象，采用不同的测量方法和仪器设备。

2.测量方法：根据具体的测量对象和要求，选择合适的测量方法。

常见的测量方法有全站仪测量、GPS定位测量、水平仪测量等。

3.仪器设备：根据测量方法和测量对象的不同，选择适用的测量仪器设备。

如使用全站仪测量建筑物时，需要准备好全站仪、测量桩、点位标志等。

4.现场设置：在测量之前，需要在施工现场设置好基准点和控制点。

基准点是为了保证测量数据的准确性和一致性，控制点是为了确定测量范围和方向。

5.数据处理：测量完成后，需要对采集到的数据进行处理，包括数据加工、纠正和分析。

通过数据处理，可以得到更准确的测量结果。

二、验线方案1.确定验线对象：验线是指在建筑施工过程中，对已经完成的施工工程进行检查和核实。

验线对象可以是建筑物的某个具体部位，如墙体、地板等。

2.验线方法：根据验线对象的不同，选择相应的验线方法。

验线方法包括测量和观察两种方式。

测量验线需要使用测量仪器设备，观察验线则需要对照设计图纸进行核对。

3.检查标准：在进行验线时，需要参照相关的建筑设计图纸和规范要求，检查施工工程是否符合要求。

例如，墙体的垂直度是否达到设计要求，地板的平整度是否符合标准等。

4.记录和整理：在验线过程中，需要记录和整理验线结果。

对于不符合要求的地方，需要及时进行整改，并记录下来，以便后续跟踪和处理。

5.验收评定：验线完成后，需要进行验收评定，判断施工工程是否达到验收合格标准。

根据验收评定结果，可以决定是否进行后续的施工工作。

综上所述，建筑测量放线验线方案是建筑施工的重要环节，它直接影响到项目的质量和进度。

一、实训目的通过本次基础施工实训，使学生对建筑施工中的放线工作有一个直观的认识，掌握放线的基本原理、方法和操作流程，提高学生的实际操作能力，为今后从事建筑施工工作打下坚实的基础。

二、实训时间2023年4月15日至2023年4月20日三、实训地点XX建筑工程有限公司施工现场四、实训内容1. 了解放线的基本概念和作用2. 学习放线工具的使用方法3. 掌握平面坐标放线的操作步骤4. 熟悉高程放线的测量方法5. 实践操作，完成基础施工放线任务五、实训过程1. 理论学习首先，我们对放线的基本概念、作用以及放线在建筑施工中的重要性进行了学习。

放线是建筑施工中的重要环节，它直接关系到建筑物的基础位置、尺寸和形状的准确性。

放线工作的质量直接影响到后续施工的质量和进度。

2. 工具使用接下来，我们学习了放线工具的使用方法，包括全站仪、水准仪、钢卷尺、墨斗线、白灰等。

这些工具在放线过程中发挥着至关重要的作用。

3. 平面坐标放线平面坐标放线是放线工作的基础，我们首先学习了如何使用全站仪进行平面坐标放线。

具体操作步骤如下：（1）根据设计图纸，确定建筑物轴线位置；（2）使用全站仪，在施工现场选定放线基准点；（3）根据基准点，使用钢卷尺和墨斗线在地面弹出建筑物轴线；（4）检查轴线位置是否准确，如有偏差，进行调整。

4. 高程放线高程放线是确定建筑物基础高度的关键环节，我们学习了水准仪的使用方法。

具体操作步骤如下：（1）在施工现场选定水准点；（2）使用水准仪，在水准点上设置水准尺；（3）根据设计图纸，确定基础高度；（4）使用水准仪，在地面弹出基础高度线；（5）检查高程线是否准确，如有偏差，进行调整。

5. 实践操作在理论学习和工具使用的基础上，我们进行了基础施工放线实践。

按照放线步骤，我们完成了以下任务：（1）确定建筑物轴线位置；（2）使用全站仪进行平面坐标放线；（3）使用水准仪进行高程放线；（4）检查放线结果，确保轴线和高程线的准确性。

建筑施工测量之验线验线工作应主动预控1、验线工作要从审核施工测量方案开头，在施工的各主要阶段前，均应对施工测量工作提出预防性的要求，以做到防患于未然。

2．验线的依据应原始，正确有效主要是设计图纸变更洽商与定位依据定位（如红线桩、水准点等）及其数据（如坐标，高程等）要原始，最终定案有效并正确的资料。

因为这些都是施工测量的基本依据，若其中有误，在测量放线中是很难发觉的，一旦使用后果是不堪设想的。

3、测量仪器与钢尺必需按计量法规定进行检定和检校1987.02.01其实施的《中华人民共和国计量法实施细则》第二十五条规定：“任何单位和个人不准在工作岗位上使用无检定合格印证或者超过检定周期以及经检定不合格的计量器具。

”例：经纬仪、水准标尺的检定周期为一年。

例：J6型经纬仪的2C≤16”，数值度盘指标差i≤15 ”。

水准仪，全站仪，钢卷尺的检定周期最长不超过一年，例如：DS3级水准仪视准轴不水平的误差i≤12 ”。

4、验线的精度应符合规范要求，主要包括：1）仪器的精度应适应验线要求，有检定合格证并校正完好；2）必需按规程作业，观看误差必需小于限差，观测中的系统误差应采取措施进行改正；3）验线成果应先行校核。

5、验线工作必需独立，尽量与放线工作不相关，主要包括：1）观测人员；（即放线人与验线人应不是同一人）；2）仪器；（即验线所使用的仪器精度不低于放线所用的精度）3）测法及观测路线；验线人员的观测方法及观测路线与放线人员不同。

6、验线部位。

应为关键环节与最弱部位，主要包括：1）定位依据桩及定位条件；2）场区平面掌握网，主轴线及掌握桩（引桩）3）场区高程掌握网及±0.000高程线；4）掌握网及定位放线中的最弱部位。

7、验线方法及误差处理：（1）场区平整掌握网与建筑物定位，应在平差计算中评定其最弱部位的精度，并实地验测。

精度不符合要求时应重测；例如：三级建筑物平面掌握网的测角误差±24”，边长相对中误差1/8000。

建筑工程测量放线施工标准做法图解（万科放线标准做法1测量工作原则审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确.实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。

测量主要操作人员必须持证上岗。

施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等）。

2测量工具A1:所有精密仪器必须经过计量检测，合格后才允许在施工现场使用A2：建立测量仪器台账统一管理，定期维护与保养4 结构测量做法A3：现场建立3个以上三级坐标、高程控制点，采用钢管做维护、警示A4:沉降观测点采用Φ20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层开始观测A5:临时测量控制点采用木桩制作，桩截面不小于50＊50mm，木桩顶部平整；木桩周边浇筑混凝土避免扰动A6：场地内设置施工测量控制基准点，采用混凝土浇筑，必须牢固、坚实A7: 建立方格网控制图，占地面积≤1万m2方格网间距10m;占地面积≥1万m2方格网间距20m，地形复杂的可适当调整A8：进场前，根据国土局提供的基准点进行建筑物定位引测,并在场地附件建立施工期间坐标控制网、标高控制点A9:施工单位在完成建筑定位、轴线引测后报监理公司复核A10：基础施工轴线引测采用龙门桩A11：主体结构施工在楼层内建立轴线控制网（内控法)，控制点不少于4个A12:所有主控线、轴线交叉位置必须采用红油漆做好标识A13：楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁采用线锤投射控制线A14：结构放线采用双线控制，控制线与定位线间距按照300mm引测；轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测A15：模板上弹出墙、梁控制线，采用扫平仪或经纬仪投测,严禁直接从梁模进行引测放线A16:结构标高传递在塔吊、建筑物外墙上同时设置互相校对，每月利用场地内的高程控制基准点对建筑物、塔吊上的标高进行复核,并形成书面复核记录报监理公司备案，严禁利用钢管脚手架传递标高）A17:建筑物大角位置设置垂直度控制线，控制线距墙边100mmA18:模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线,线距离檐边300mmA19：结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位A20：模板安装完成后，按照装修图纸在模板上做水电预埋的精确定位5、砌筑测量放线做法A21: ①砌筑定位放线必须采用双控线（定位线、控制线都要弹出），结构墙体上弹出砌筑定位线；②砌筑端头无剪力墙，采用竖皮数杆；③施工完成的砼墙面提前弹出结构1m线④门洞口采用对角线表示，同时弹出门洞中线⑤每间房间控制线相交处采用红油漆标识A22：砌筑前，利用激光扫平仪将地面门洞定位线弹到梁侧，将建筑1m线传递到梁侧控制门洞标高A23:管道井、烟道也须设置双控线。

建筑工程测量放线施工标准做法图解(万科放线标准做法1测量工作原则审查图纸:所有尺寸、建筑物关系进行校核,平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。

实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。

测量主要操作人员必须持证上岗。

施工前测量方案审批通过（方案中要有:建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等).２测量工具A1:所有精密仪器必须经过计量检测,合格后才允许在施工现场使用A２：建立测量仪器台账统一管理,定期维护与保养４结构测量做法Ａ3：现场建立３个以上三级坐标、高程控制点,采用钢管做维护、警示A４:沉降观测点采用Φ20镀锌圆钢加工,测量点位统一进行编号,沉降由第三方实施观测，进入主体标准层开始观测Ａ5:临时测量控制点采用木桩制作,桩截面不小于50＊50ｍm,木桩顶部平整;木桩周边浇筑混凝土避免扰动A6：场地内设置施工测量控制基准点，采用混凝土浇筑,必须牢固、坚实A７：建立方格网控制图,占地面积≤1万m2方格网间距1０m;占地面积≥１万m2方格网间距20m,地形复杂的可适当调整A8:进场前,根据国土局提供的基准点进行建筑物定位引测,并在场地附件建立施工期间坐标控制网、标高控制点A9:施工单位在完成建筑定位、轴线引测后报监理公司复核Ａ１０:基础施工轴线引测采用龙门桩A11：主体结构施工在楼层内建立轴线控制网(内控法)，控制点不少于4个A12：所有主控线、轴线交叉位置必须采用红油漆做好标识A13：楼层内设置的传递点必须采用激光铅垂仪进行传递,严禁采用线锤投射控制线Ａ1４：结构放线采用双线控制,控制线与定位线间距按照３00mｍ引测;轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测A１５：模板上弹出墙、梁控制线，采用扫平仪或经纬仪投测，严禁直接从梁模进行引测放线A１6：结构标高传递在塔吊、建筑物外墙上同时设置互相校对，每月利用场地内的高程控制基准点对建筑物、塔吊上的标高进行复核,并形成书面复核记录报监理公司备案，严禁利用钢管脚手架传递标高)Ａ１7：建筑物大角位置设置垂直度控制线，控制线距墙边1０0mmＡ18:模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线，线距离檐边30０mmA19:结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位A20:模板安装完成后,按照装修图纸在模板上做水电预埋的精确定位5、砌筑测量放线做法A21：①砌筑定位放线必须采用双控线（定位线、控制线都要弹出），结构墙体上弹出砌筑定位线；②砌筑端头无剪力墙，采用竖皮数杆；③施工完成的砼墙面提前弹出结构1m线④门洞口采用对角线表示,同时弹出门洞中线⑤每间房间控制线相交处采用红油漆标识A22:砌筑前,利用激光扫平仪将地面门洞定位线弹到梁侧,将建筑1m线传递到梁侧控制门洞标高Ａ23：管道井、烟道也须设置双控线。

建筑工程测量放线施工标准做法图解（万科放线标准做法1测量工作原则审查图纸:所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。

实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。

测量主要操作人员必须持证上岗。

施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等)。

2测量工具A1：所有精密仪器必须经过计量检测，合格后才允许在施工现场使用A2:建立测量仪器台账统一管理,定期维护与保养4 结构测量做法A3:现场建立3个以上三级坐标、高程控制点，采用钢管做维护、警示A4：沉降观测点采用Φ20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层开始观测A5:临时测量控制点采用木桩制作,桩截面不小于50＊50mm，木桩顶部平整;木桩周边浇筑混凝土避免扰动A6：场地内设置施工测量控制基准点，采用混凝土浇筑，必须牢固、坚实A7：建立方格网控制图,占地面积≤1万m2方格网间距10m;占地面积≥1万m2方格网间距20m,地形复杂的可适当调整A8：进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标高控制点A9：施工单位在完成建筑定位、轴线引测后报监理公司复核A10：基础施工轴线引测采用龙门桩A11:主体结构施工在楼层内建立轴线控制网(内控法），控制点不少于4个A12:所有主控线、轴线交叉位置必须采用红油漆做好标识A13：楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁采用线锤投射控制线A14：结构放线采用双线控制，控制线与定位线间距按照300mm引测;轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测A15:模板上弹出墙、梁控制线，采用扫平仪或经纬仪投测，严禁直接从梁模进行引测放线A16：结构标高传递在塔吊、建筑物外墙上同时设置互相校对，每月利用场地内的高程控制基准点对建筑物、塔吊上的标高进行复核，并形成书面复核记录报监理公司备案,严禁利用钢管脚手架传递标高）A17:建筑物大角位置设置垂直度控制线,控制线距墙边100mmA18：模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线，线距离檐边300mmA19：结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位A20：模板安装完成后,按照装修图纸在模板上做水电预埋的精确定位5、砌筑测量放线做法A21：①砌筑定位放线必须采用双控线（定位线、控制线都要弹出），结构墙体上弹出砌筑定位线；②砌筑端头无剪力墙，采用竖皮数杆；③施工完成的砼墙面提前弹出结构1m线④门洞口采用对角线表示，同时弹出门洞中线⑤每间房间控制线相交处采用红油漆标识A22:砌筑前,利用激光扫平仪将地面门洞定位线弹到梁侧，将建筑1m线传递到梁侧控制门洞标高A23：管道井、烟道也须设置双控线.成品烟道和水电预留孔，在结构施工阶段,须放线定位A24：将建筑控制线翻到砌体墙上,利用建筑1m线对水电预埋进行精确定位6、抹灰测量放线做法A25:抹灰利用结构控制线、砌筑控制线进行灰饼定点，并将地面控制线弹到墙上A26:门洞侧面、顶面利用砌筑门洞中线，采用扫平仪进行灰饼定点A27: 烟道、水电管井也须采用激光贴饼。

放线验线施工方案1. 引言放线验线施工是建设工程中的重要工作环节，其质量直接关系到后续施工的准确性和稳定性。

为了保证放线验线工作的准确性和高效性，需要制定相应的施工方案。

本文档旨在详细介绍放线验线施工方案的制定过程和具体操作流程，以指导工程项目的放线验线工作，确保工程的质量和进度。

2. 放线验线施工方案的制定2.1 目标与要求放线验线施工方案的制定旨在达到以下目标与要求：•确保放线验线的准确性和可靠性；•提高施工效率，节约成本；•保证工程质量和进度。

2.2 人员与设备配置在制定放线验线施工方案时，需要充分考虑人员和设备的配备情况，以确保施工的顺利进行。

2.2.1 人员配置•放线员：负责进行放线工作，应具备相关技能和经验；•验线员：负责进行验线工作，应具备相关技能和经验；•监理人员：负责监督放线验线工作的进行，保证其质量。

2.2.2 设备配置•放线仪：用于进行放线工作，应具备精确测量的功能；•验线仪：用于进行验线工作，应具备测量准确、稳定可靠的特点；•其他辅助设备：如测量工具、标志物等，用于辅助放线验线作业。

2.3 施工流程放线验线施工方案的制定需考虑施工流程，以确保各项工作的有序进行。

2.3.1 放线流程1.根据设计图纸，确定放线的起点和终点；2.使用放线仪进行测量，确定放线的方向和距离；3.标记放线点，并进行必要的记录；4.进行放线，确保放线的准确性和稳定性。

2.3.2 验线流程1.根据放线结果，确定验线的起点和终点；2.使用验线仪进行测量，验证放线的准确性；3.对不符合要求的放线点进行调整或修正；4.进行验线，确保验线的准确性和稳定性。

3. 施工安全措施放线验线施工中需采取一系列的安全措施，以确保施工人员的安全。

1.提供必要的个人防护装备，如安全帽、安全鞋等；2.严格执行施工现场的安全操作规程；3.定期组织安全培训，提高施工人员的安全意识；4.配备专职安全管理人员，并加强对施工现场的巡查和监督。
