桥梁管理系统与桥梁健康监测培训桥梁管理系统是对桥梁进行全面管理和监测的重要工具。

随着桥梁的使用年限增长和交通负荷增加，桥梁的健康监测变得尤为重要。

为了确保桥梁的安全运行，桥梁管理系统需要与桥梁健康监测培训相结合，以提高工作人员的技能和知识水平。

桥梁管理系统主要包括桥梁信息管理、维护管理、运行监测和应急管理等功能。

通过桥梁管理系统，可以对桥梁进行全面的信息记录和实时监测，及时发现和处理问题，最大限度地延长桥梁的使用寿命。

而桥梁健康监测培训则是为了提高工作人员对桥梁结构、材料和监测设备的理解和运用能力。

培训内容包括桥梁性能监测技术、监测设备操作和维护、数据分析和评估，以及应急处理等方面的知识和技能。

通过桥梁管理系统与桥梁健康监测培训的结合，可以实现以下效果：1. 提高桥梁安全性。

通过管理系统的及时监测和培训的技能提升，可以更快速、准确地发现和处理桥梁安全隐患，降低事故发生的可能性。

2. 延长桥梁使用寿命。

管理系统可以对桥梁的状况进行全面、长期的监测和记录，帮助制定合理的维护计划和措施，延长桥梁的使用寿命。

3. 提高工作效率。

培训可以让工作人员更加了解桥梁结构和监测设备，提高工作的专业技能，提高工作效率和质量。

总之，桥梁管理系统与桥梁健康监测培训相结合，可以更好地保障桥梁的安全运行和延长使用寿命，为交通运输安全和畅通做出重要贡献。

桥梁管理系统与桥梁健康监测培训的结合还可以在很多方面发挥重要作用。

首先，这种结合可以帮助建立完善的桥梁健康监测体系。

管理系统可以实现桥梁信息的实时监测和管理，而培训可以提高工作人员的专业水平和技术能力，这样就能够建立起一个能够快速反应和及时处理桥梁问题的监测体系。

其次，通过管理系统和培训的结合，也可以实现桥梁维护和修复工作的智能化和标准化。

管理系统可以根据监测数据为维护工作提供科学依据，而培训可以使工作人员掌握先进的桥梁维护技术和方法，保障维护工作的质量和效率。

最后，这种结合还可以为桥梁健康监测和维护提供一定的技术保障和经验积累。

郑州大学土木工程学院桥梁施工监控与长期健康监测郑州大学李杰博士副教授2014.11.06桥梁施工监控与健康监测v施工监控是根据实际的施工工序以及有关参数，结合施工过程中现场测得的各阶段主梁内力(应力)与变形数据，随时分析各施工阶段主梁内力和变形与设计理论计算值的差异，采用预警体系对施工状态进行安全度评价和灾害预警，以确保全桥建成后的内力状态和外形曲线满足规范和设计理论要求v健康监测是获取桥梁结构的工作环境信息，实时了解包括环境温度、风荷载和车辆荷载的变化，获取桥梁结构的响应特征信息，实时掌握桥梁结构的工作状况和健康状况，对工程结构实施损伤检测和识别，通过数据定期更新，来估计结构是否有能力继续实现设计功能，以实现对桥梁结构的科学管理、养护、维修及运营决策，为确保运营安全提供依据数据库青馬大橋的鋼筋結構壽命可再長達700年，換言之，至少到2714年，青馬大橋的鋼筋結構才會“玩完”。

第一部分桥梁施工监控桥梁建设与施工技术v建设一座桥梁通常要经过规划、工程可行性研究、勘测设计和施工等阶段v施工是具体体现桥梁设计思想和意图的一个过程v施工技术无论是在设计阶段还是在施工阶段都起着非常重要的作用。

桥梁设计者的设计意图能否真正得以实现往往取决于施工技术桥梁建设与施工技术施工技术的发展为实现桥梁设计意图提供了灵活多样的手段，为增大桥梁跨越能力、新型桥梁结构体系的开发、新型材料的应用、成桥状态（受力与线形）的改善、工程质量的提高、建设工期的缩短和工程造价的降低等提供了充分的条件和技术保障。

桥梁施工回顾19世纪中期以前，桥梁一般采用有支架施工。

对桥梁的主梁来说，有支架施工是最简单、最可靠的施工方法。

但随着科学技术的发展，桥梁跨度不断增大，尤其对跨越大江、大河和深谷的桥梁，若仍然采用有支架的施工方法，将变得非常困难，甚至是不可能的。

v挂篮悬浇工法, 德国Finsterwalder, Worms莱茵河桥, 1953v斜拉桥施工控制的“倒退分析法”, 德国Leonhardt, Theodor Heuss桥, Düsseldorf, 1956v移动托架拼装法, 德国Wittfoht,Krahnenberg 桥1956v顶推法, 德国Leonhardt, 奥地利, 阿格尔桥, 1959v移动模架现浇法, 德国勒沃库森(Leverkuseu) 桥, 1959Worms莱茵河桥Theodor Heuss桥移动托架拼装法v预制节段架桥机拼装法, 法国Müller, Oleron 高架桥, 1964v前置式轻型挂篮悬浇法, 美国邓文中, DamesPoint桥, 1988v悬索桥主缆PPWS法, 日本, 南备赞桥, 1988v整体化大型浮吊安装, 丹麦瑞典联合建造厄勒松海峡大桥, 2000v连续斜拉桥顶推施工, 法国Virlogeux, Millau 桥, 2004Oleron高架桥Dames Point 桥桥厄勒松桥Millau 桥桥梁施工技术与施工控制桥梁施工技术包含施工设计计算、施工方法、手段与工艺、施工控制等。

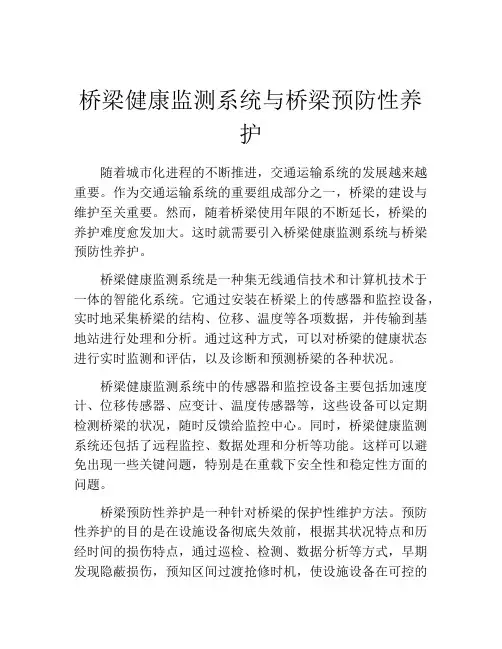

桥梁健康监测系统与桥梁预防性养护随着城市化进程的不断推进，交通运输系统的发展越来越重要。

作为交通运输系统的重要组成部分之一，桥梁的建设与维护至关重要。

然而，随着桥梁使用年限的不断延长，桥梁的养护难度愈发加大。

这时就需要引入桥梁健康监测系统与桥梁预防性养护。

桥梁健康监测系统是一种集无线通信技术和计算机技术于一体的智能化系统。

它通过安装在桥梁上的传感器和监控设备，实时地采集桥梁的结构、位移、温度等各项数据，并传输到基地站进行处理和分析。

通过这种方式，可以对桥梁的健康状态进行实时监测和评估，以及诊断和预测桥梁的各种状况。

桥梁健康监测系统中的传感器和监控设备主要包括加速度计、位移传感器、应变计、温度传感器等，这些设备可以定期检测桥梁的状况，随时反馈给监控中心。

同时，桥梁健康监测系统还包括了远程监控、数据处理和分析等功能。

这样可以避免出现一些关键问题，特别是在重载下安全性和稳定性方面的问题。

桥梁预防性养护是一种针对桥梁的保护性维护方法。

预防性养护的目的是在设施设备彻底失效前，根据其状况特点和历经时间的损伤特点，通过巡检、检测、数据分析等方式，早期发现隐蔽损伤，预知区间过渡抢修时机，使设施设备在可控的状态下运转，保证设施设备在规定使用时限内尽量保持原有安全和稳定状态。

桥梁预防性养护相对于传统的桥梁维护和巡检方式有很大的优势。

传统的方法大多只是对桥梁整体进行巡检和维护，而无法实时地判断桥梁的各项状况，更不能对状况进行分析和预测。

而桥梁健康监测系统和桥梁预防性养护则可以通过数据分析和预测，提前发现桥梁的隐蔽问题，并且制定出科学的维修方案，使得桥梁的寿命得到有效延长。

总之，桥梁健康监测系统和桥梁预防性养护在桥梁建设和维护中发挥着重要的作用。

一方面，通过实时的数据监测和分析，可以提前预知桥梁的问题，为维护和修复提供依据；另一方面，预防性养护可以保证桥梁长期运转在可控状态下，延长其使用寿命，为城市发展提供坚实的交通运输保障。

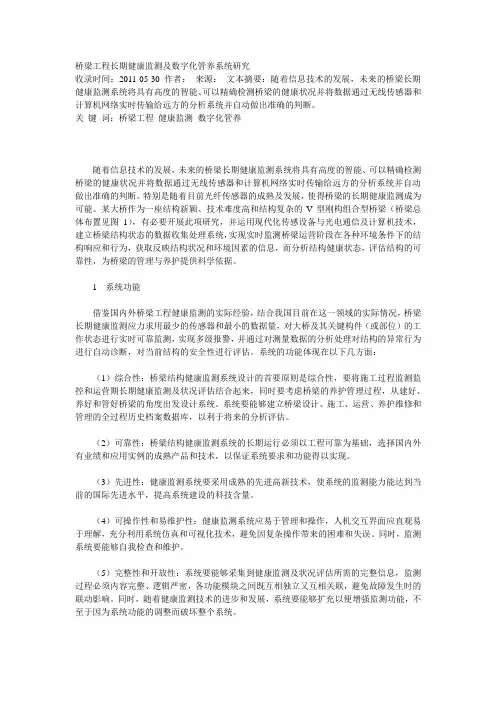

桥梁工程长期健康监测及数字化管养系统研究收录时间：2011-05-30 作者：来源：文本摘要：随着信息技术的发展，未来的桥梁长期健康监测系统将具有高度的智能、可以精确检测桥梁的健康状况并将数据通过无线传感器和计算机网络实时传输给远方的分析系统并自动做出准确的判断。

关键词：桥梁工程健康监测数字化管养--------------------------------------------------------------------------------随着信息技术的发展，未来的桥梁长期健康监测系统将具有高度的智能、可以精确检测桥梁的健康状况并将数据通过无线传感器和计算机网络实时传输给远方的分析系统并自动做出准确的判断。

特别是随着目前光纤传感器的成熟及发展，使得桥梁的长期健康监测成为可能。

某大桥作为一座结构新颖、技术难度高和结构复杂的V型刚构组合型桥梁（桥梁总体布置见图1），有必要开展此项研究，并运用现代化传感设备与光电通信及计算机技术，建立桥梁结构状态的数据收集处理系统，实现实时监测桥梁运营阶段在各种环境条件下的结构响应和行为，获取反映结构状况和环境因素的信息，而分析结构健康状态，评估结构的可靠性，为桥梁的管理与养护提供科学依据。

1 系统功能借鉴国内外桥梁工程健康监测的实际经验，结合我国目前在这一领域的实际情况，桥梁长期健康监测应力求用最少的传感器和最小的数据量，对大桥及其关键构件（或部位）的工作状态进行实时可靠监测，实现多级报警，并通过对测量数据的分析处理对结构的异常行为进行自动诊断，对当前结构的安全性进行评估。

系统的功能体现在以下几方面：（1）综合性：桥梁结构健康监测系统设计的首要原则是综合性，要将施工过程监测监控和运营期长期健康监测及状况评估结合起来，同时要考虑桥梁的养护管理过程，从建好、养好和管好桥梁的角度出发设计系统。

系统要能够建立桥梁设计、施工、运营、养护维修和管理的全过程历史档案数据库，以利于将来的分析评估。

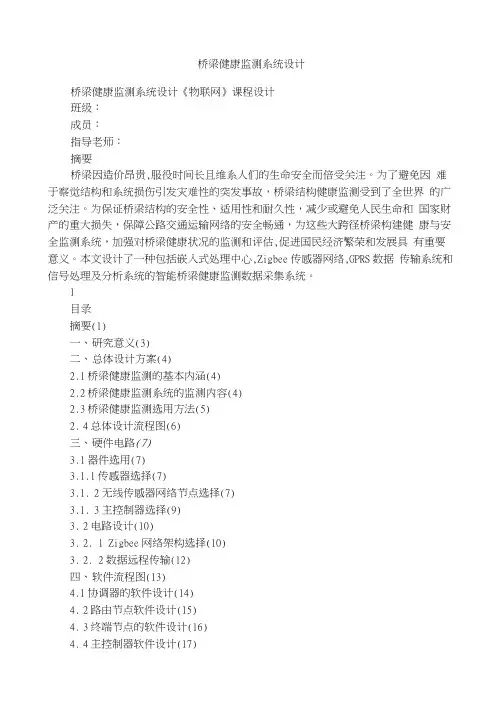

桥梁健康监测系统设计桥梁健康监测系统设计《物联网》课程设计班级：成员：指导老师：摘要桥梁因造价昂贵,服役时间长且维系人们的生命安全而倍受关注。

为了避免因难于察觉结构和系统损伤引发灾难性的突发事故，桥梁结构健康监测受到了全世界的广泛关注。

为保证桥梁结构的安全性、适用性和耐久性，减少或避免人民生命和国家财产的重大损失，保障公路交通运输网络的安全畅通，为这些大跨径桥梁构建健康与安全监测系统，加强对桥梁健康状况的监测和评估,促进国民经济繁荣和发展具有重要意义。

本文设计了一种包括嵌入式处理中心,Zigbee传感器网络,GPRS数据传输系统和信号处理及分析系统的智能桥梁健康监测数据采集系统。

1目录摘要(1)一、研究意义(3)二、总体设计方案(4)2.1桥梁健康监测的基本内涵(4)2.2桥梁健康监测系统的监测内容(4)2.3桥梁健康监测选用方法(5)2.4总体设计流程图(6)三、硬件电路(7)3.1器件选用(7)3.1.1传感器选择(7)3.1.2无线传感器网络节点选择(7)3.1.3主控制器选择(9)3.2电路设计(10)3.2. 1 Zigbee网络架构选择(10)3.2. 2数据远程传输(12)四、软件流程图(13)4.1协调器的软件设计(14)4.2路由节点软件设计(15)4.3终端节点的软件设计(16)4.4主控制器软件设计(17)4.5±位机程序结构及界面(18)4. 6振动分析性能(18)五、总结(19)2一、研究意义交通是经济的命脉，而桥梁则是交通工程的枢纽。

然而桥梁在建造和使用过程中，由于受到环境、有害物质的侵蚀,车辆、风、地震、疲劳、人为因素等作用，以及材料自身性能的不断退化，导致结构各部分在远没有达到设计年限前就产生不同程度的损伤和劣化。

这些损伤如果不能及时得到检测和维修,轻则影响行车安全和缩短桥梁使用寿命，重则导致桥梁突然破坏和倒塌。

为保证桥梁结构的安全性、适用性和耐久性，减少或避免人民生命和国家财产的重大损失，保障公路交通运输网络的安全畅通，为这些大跨径桥梁构建健康与安全监测系统，加强对桥梁健康状况的监测和评估,促进国民经济繁荣和发展具有重要意义。

郑州大学土木工程学院桥梁施工监控与长期健康监测郑州大学李杰博士副教授2014.11.06桥梁施工监控与健康监测v施工监控是根据实际的施工工序以及有关参数，结合施工过程中现场测得的各阶段主梁内力(应力)与变形数据，随时分析各施工阶段主梁内力和变形与设计理论计算值的差异，采用预警体系对施工状态进行安全度评价和灾害预警，以确保全桥建成后的内力状态和外形曲线满足规范和设计理论要求v健康监测是获取桥梁结构的工作环境信息，实时了解包括环境温度、风荷载和车辆荷载的变化，获取桥梁结构的响应特征信息，实时掌握桥梁结构的工作状况和健康状况，对工程结构实施损伤检测和识别，通过数据定期更新，来估计结构是否有能力继续实现设计功能，以实现对桥梁结构的科学管理、养护、维修及运营决策，为确保运营安全提供依据数据库青馬大橋的鋼筋結構壽命可再長達700年，換言之，至少到2714年，青馬大橋的鋼筋結構才會“玩完”。

第一部分桥梁施工监控桥梁建设与施工技术v建设一座桥梁通常要经过规划、工程可行性研究、勘测设计和施工等阶段v施工是具体体现桥梁设计思想和意图的一个过程v施工技术无论是在设计阶段还是在施工阶段都起着非常重要的作用。

桥梁设计者的设计意图能否真正得以实现往往取决于施工技术桥梁建设与施工技术施工技术的发展为实现桥梁设计意图提供了灵活多样的手段，为增大桥梁跨越能力、新型桥梁结构体系的开发、新型材料的应用、成桥状态（受力与线形）的改善、工程质量的提高、建设工期的缩短和工程造价的降低等提供了充分的条件和技术保障。

桥梁施工回顾19世纪中期以前，桥梁一般采用有支架施工。

对桥梁的主梁来说，有支架施工是最简单、最可靠的施工方法。

但随着科学技术的发展，桥梁跨度不断增大，尤其对跨越大江、大河和深谷的桥梁，若仍然采用有支架的施工方法，将变得非常困难，甚至是不可能的。

v挂篮悬浇工法, 德国Finsterwalder, Worms莱茵河桥, 1953v斜拉桥施工控制的“倒退分析法”, 德国Leonhardt, Theodor Heuss桥, Düsseldorf, 1956v移动托架拼装法, 德国Wittfoht,Krahnenberg 桥1956v顶推法, 德国Leonhardt, 奥地利, 阿格尔桥, 1959v移动模架现浇法, 德国勒沃库森(Leverkuseu) 桥, 1959Worms莱茵河桥Theodor Heuss桥移动托架拼装法v预制节段架桥机拼装法, 法国Müller, Oleron 高架桥, 1964v前置式轻型挂篮悬浇法, 美国邓文中, DamesPoint桥, 1988v悬索桥主缆PPWS法, 日本, 南备赞桥, 1988v整体化大型浮吊安装, 丹麦瑞典联合建造厄勒松海峡大桥, 2000v连续斜拉桥顶推施工, 法国Virlogeux, Millau 桥, 2004Oleron高架桥Dames Point 桥桥厄勒松桥Millau 桥桥梁施工技术与施工控制桥梁施工技术包含施工设计计算、施工方法、手段与工艺、施工控制等。

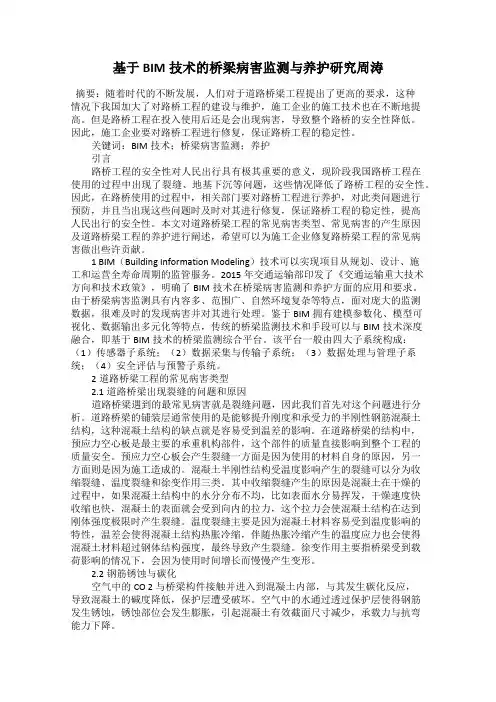

基于BIM技术的桥梁病害监测与养护研究周涛摘要：随着时代的不断发展，人们对于道路桥梁工程提出了更高的要求，这种情况下我国加大了对路桥工程的建设与维护，施工企业的施工技术也在不断地提高。

但是路桥工程在投入使用后还是会出现病害，导致整个路桥的安全性降低。

因此，施工企业要对路桥工程进行修复，保证路桥工程的稳定性。

关键词：BIM技术；桥梁病害监测；养护引言路桥工程的安全性对人民出行具有极其重要的意义，现阶段我国路桥工程在使用的过程中出现了裂缝、地基下沉等问题，这些情况降低了路桥工程的安全性。

因此，在路桥使用的过程中，相关部门要对路桥工程进行养护，对此类问题进行预防，并且当出现这些问题时及时对其进行修复，保证路桥工程的稳定性，提高人民出行的安全性。

本文对道路桥梁工程的常见病害类型、常见病害的产生原因及道路桥梁工程的养护进行阐述，希望可以为施工企业修复路桥梁工程的常见病害做出些许贡献。

1 BIM（Building Information Modeling）技术可以实现项目从规划、设计、施工和运营全寿命周期的监管服务。

2015年交通运输部印发了《交通运输重大技术方向和技术政策》，明确了BIM技术在桥梁病害监测和养护方面的应用和要求。

由于桥梁病害监测具有内容多、范围广、自然环境复杂等特点，面对庞大的监测数据，很难及时的发现病害并对其进行处理。

鉴于BIM拥有建模参数化、模型可视化、数据输出多元化等特点，传统的桥梁监测技术和手段可以与BIM技术深度融合，即基于BIM技术的桥梁监测综合平台。

该平台一般由四大子系统构成：（1）传感器子系统；（2）数据采集与传输子系统；（3）数据处理与管理子系统；（4）安全评估与预警子系统。

2道路桥梁工程的常见病害类型2.1道路桥梁出现裂缝的问题和原因道路桥梁遇到的最常见病害就是裂缝问题，因此我们首先对这个问题进行分析。

道路桥梁的铺装层通常使用的是能够提升刚度和承受力的半刚性钢筋混凝土结构，这种混凝土结构的缺点就是容易受到温差的影响。

桥梁健康监测系统与桥梁预防性养护有关专家认为从桥梁的建成到使用超过25年以上的则是步入老化期。

据统计，我国40%的左右的桥梁已经在此范畴之内。

随着时间的推移“老龄”桥梁的数量将不断增加，为了解决“老龄”桥梁的安全问题，桥梁健康监测系统和桥梁预防性养护技术的研究尤为重要。

一、桥梁健康监测的概念与意义桥梁健康监测实际上就是通过对桥梁结构状况的监控和评估（例如可靠性，耐久性等）。

在通过无损检测（NDT）或者是桥梁结构特性分析（其中包括桥梁结构响应）等技术为桥梁在特殊天气条件下又或者是特殊的交通条件下，导致发生桥梁运营状况异常，而发出预警信号，同时桥梁健康监测也为桥梁的日常维护和维修、管理与决策提供依据和指导性意见。

然而，桥梁结构健康监测不仅是为了结构状态监控和评估，其信息反馈于结构设计的更深远的意义在于，结构设计方法与相应的规范标准等可能得到改进。

再有就是桥梁健康监测带来的不仅仅是监测系统和对某特定桥梁设计的反思，还可能并应该成为桥梁研究的“现场实验室”。

桥梁健康监测为桥梁工程中的未知问题和超大跨度桥梁的研究提供了新的契机。

由运营中的桥梁结构与其环境所获得的信息不仅是理论研究和实验室调查的补充，还可以提供有关结构行为和环境规律的最真实是信息。

因此，桥梁健康监测不只是传统桥梁检测加结构评估新技术，而且被赋予了结构监控与评估、设计验证和研究与发展三方面的意义。

近年来，通信网络、信号处理、人工智能等技术的不断发展加速了桥梁监测系统的实用化进程。

业界纷纷着手研究和开发各种灵活、高效、廉价、并且不影响桥梁结构正常使用的长期实施监测方法或技术。

桥梁健康监测系统的部署和应用不单单具有重要的现实意义，还具有重要的研究价值，在推动和发展智能化、数字化和信息化桥梁工程中起到了积极的作用。

二、桥梁预防性养护的概念千里之堤，溃于蚁穴，桥梁也不例外，随着近几年全国危旧桥梁事故频率的上升，桥梁预防性养护的开展日益重要。

桥梁的预防性养护一般是指为了防止桥梁病害的发生和延迟桥梁轻微病害的进一步扩展，以减缓桥梁病害发展速度、延长桥梁使用寿命为目的的养护作业。

基于BIM的桥梁健康监测系统发布时间：2021-08-27T11:01:23.970Z 来源：《城镇建设》2021年第4月第4卷10期作者：黄成[导读] 近年来BIM技术在中国快速发展，BIM技术在桥梁设计黄成重庆交通大学土木工程学院重庆 400041摘要：近年来BIM技术在中国快速发展，BIM技术在桥梁设计、施工、运维阶段中的运用也日益增多。

传统的健康监测系统对于桥梁结构的各项指标加以数据说明，不够直观、难以理解。

将BIM技术引入桥梁健康监测系统之后，能将桥梁健康监测中将桥梁的挠度、开裂、温度、加速度、振动等做成可视化模块，可以对桥梁的工作状态加以实时评估，提升了桥梁信息化管理水平。

关键词：健康监测；BIM；可视化一、引言随着我国经济建设取得的一系列重大成就，促进了交通事业的大规模发展，同时也对交通事业提出了更高的要求。

桥梁是现代交通重要组成部分，对于促进国民经济的发展，人民交通出行的便利发挥着重大作用。

在桥梁使用过程中，混凝土的收缩徐变、钢筋的锈蚀、预应力混凝土桥梁预应力的损失、桥梁结构的下挠等病害以及地震、风、等自然现象都会对桥梁结构的安全性、耐久性、适用性产生不利影响。

为确保桥梁的正常和安全运营，观测桥梁在建造、使用、维护阶段对桥梁的各项指标加以观测，桥梁结构健康监测（Structural Health Monitoring, SHM）即是实现这一目的的有效方法之一。

二、传统的桥梁健康监测存在的问题传统的桥梁健康监测大多只进行监测数据的采集与保存，针对传统桥梁结构健康监测存在的不足做出以下总结：（一）监测数据缺乏自诊断与在线处理桥梁健康监测系统获取的数据具有海量性、多维性、复杂性和随机性的特点，各种无效和干扰信息都有可能导致监测数据的失真。

桥梁监测系统中的数据失真大多是由信息获取环节的传感设备造成的，为此，需要建立研究监测数据的自诊断与在线处理方法，提高桥梁安全预警性，满足后续桥梁安全评估对监测数据的质量要求。
