学号：1108421065课程设计报告基于AT89C51单片机的秒表设计院系电子信息工程学院专业电子信息工程班级 1姓名张远远摘要本设计是设计一个单片机控制的多功能秒表系统。
近年来随着科技的飞速发展，单片机的应用正在不断地走向深入，同时带动着传统控制检测日新月异的更新。
在实时检测和自动控制的单片机应用系统中，单片机往往是作为一个核心部件来使用，仅单片机方面的知识是不够的，还要根据具体的硬件结构，以及针对具体的应用对象的软件结合，加以完善。
秒表的出现，解决了传统的由于人为因素造成的误差和不公平性。
本设计的秒表系统采用AT89C51单片机为中心器件，利用其定时器/计数器定时和记数的原理，结合显示电路、电源电路、LED数码管以及按键电路来设计计时器。
将软、硬件有机地结合起来，使得系统能够正确地进行计数，并且结合相应的显示驱动程序，使数码管能够正确地显示时间，暂停和中断。
可谓功能强大。
其中软件系统采用c语言编写程序，包括显示程序，计数程序，中断，延时程序，按键消抖程序等，硬件系统利用PROTEUS强大的功能来实现，简单且易于观察，在仿真中就可以观察到实际的工作状态。
关键字：单片机秒表目录摘要 (I)目录 (II)引言 (III)1.课程设计目的 (1)2.课程设计题目描述和要求 (1)3.课程设计报告内容 (1)3.1设计思路（方案） (1)3.2系统总体方案及硬件设计（方案论证、设计、调试） (1)3.2.1系统总体方案 (1)3.2.2硬件电路设计 (2)3.3 软件设计 (5)3.3.1软件设计概述 (5)3.3.2程序流程图 (5)3.3.3子程序模块设计 (6)4.Protues软件仿真 (7)5.秒表c语言程序 (9)6.焊接实物图 (11)7.总结（设计后的体会和建议） (11)8.参考文献： (12)引言中国使用单片机的历史只有短短的30年，在初始的短短五年时间里发展极为迅速。
纵观我们现在生活的各个领域，从导弹的导航装置，到飞机上各种仪表的控制，从计算机的网络通讯与数据传输，到工业自动化过程的实时控制和数据处理，以及我们生活中广泛使用的各种智能IC卡、电子宠物等，这些都离不开单片机。

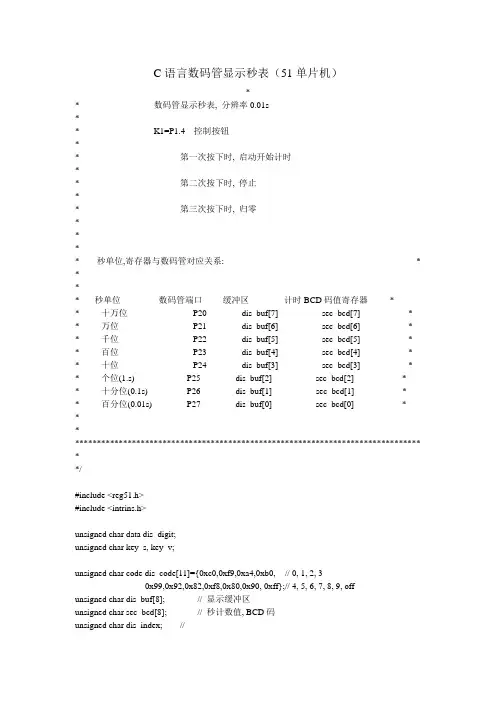

南开大学滨海学院C51嵌入式软件设计(C语言）题目：计时秒表●功能描述：本设计实现在99秒内的秒表计时,一个按键实现开始、暂停、复位。
●原理概述：P1接四位七段数码管，P3。
2接一按键产生外部中断0，P3。
4-P3。
7控制扫描显示。
计时使用定时器0产生10ms中断累计。
按键不同次序决定了对应的控制功能，因为第一次按键必定为开始计时,所以第二次按键判断为暂停，依次第三次为置零.主程序调用显示程序，显示程序实时显示计时时间.●效果显示●图一（电路总图）●图二(效果显示）注：第四位显示为单位：S●程序清单#include<reg51。
h>#include〈stdio.h>unsigned char Tab[］=｛0x3F，0x06,0x5B，0x4F，0x66，0x6D，0x7D,0x07，0x7F,0x6F ｝；sbit P37=P3^7；sbit P36=P3^6；sbit P35=P3^5；sbit P34=P3^4;unsigned int a=0,cout=0,mm=0;x,y，p,q；/*＊**＊＊*＊＊延时****＊＊*＊***＊**＊**＊**＊/void delay（）｛int g；for（g=70;g>0;g—-)；}/＊＊＊******显示程序**＊***＊＊＊＊＊*＊＊**＊/void display(）{x=cout/10；//秒十位P34=0；P1=Tab［x]；delay（);P34=1;y=cout—x＊10; //秒各位P35=0;P1=Tab[y]; delay()；P1=0x80；delay();P35=1;p=mm/10; //ms的高位P36=0;P1=Tab[p];delay();P36=1;P37=0; //显示单位:SP1=Tab［5]; delay()；P37=1；｝/*＊**＊＊＊**主程序*＊＊*＊**＊*＊***＊＊*＊＊＊*/ void main(）｛IT0=1；EX0=1;ET0=1;TMOD=0x01；TH0=0xD8；//装初值，10msTL0=0xF0;EA=1；while(1）｛display（); ｝；}/＊＊＊**＊＊*＊外部按键中断子程序＊***＊＊*＊＊/ void int0 (）interrupt 0{if（a==0）//开始计时{ TR0=1;mm=0;a++；}else if（a==1）//暂停计时｛TR0=0;a++;｝else//置零{ a=0；mm=0;cout=0；}}/＊****＊*＊*定时器子程序＊＊＊*＊***＊*＊*＊**＊/ void time0(）interrupt 1{TH0=0xD8；TL0=0xF0;mm++;if（mm==80）//考虑其它损耗，调整后约为1S ｛cout++;mm=0;}｝。
c51数字秒表课程设计一、课程目标知识目标：1. 学生能理解C51单片机的基本原理，掌握数字秒表的硬件设计及编程方法。
2. 学生能够运用C语言编写程序，实现秒表的启动、停止、计时的功能。
3. 学生了解数字秒表在实际应用中的重要性，如时间测量、实验数据记录等。
技能目标：1. 学生能够运用所学的C51知识，设计并实现一个具有基本功能的数字秒表。
2. 学生通过实际操作，提高动手实践能力，培养解决实际问题的能力。
3. 学生能够运用所学知识，对数字秒表进行调试和优化，提高程序运行效率。
情感态度价值观目标：1. 学生培养对单片机编程的兴趣，提高学习主动性和积极性。
2. 学生通过合作完成任务，培养团队协作能力和沟通能力。
3. 学生在解决问题的过程中，培养坚持不懈、勇于探索的精神。
本课程针对高年级学生，结合C51单片机课程内容，注重理论与实践相结合。
课程设计旨在帮助学生巩固所学知识，提高动手实践能力，培养解决实际问题的能力。
通过数字秒表的设计与实现，让学生充分体会单片机编程的乐趣，激发学生的学习兴趣，为后续课程学习打下坚实基础。
同时，课程强调团队协作和情感态度的培养，使学生在学习过程中形成积极向上的人生态度。
本章节教学内容主要包括以下几部分：1. C51单片机原理回顾：复习C51单片机的硬件结构、工作原理及编程基础，重点掌握I/O口编程、定时器/计数器等知识点。
2. 数字秒表的硬件设计：介绍数字秒表的硬件组成，包括单片机、时钟电路、显示电路等，分析各部分功能及相互关系。
3. 数字秒表的编程实现：学习如何使用C语言编写程序，实现数字秒表的功能。
内容包括：- 定时器/计数器的配置与使用；- 按键扫描程序编写；- 数码管显示程序编写；- 秒表功能模块设计（启动、停止、计时）。
4. 教学案例分析与实践：结合教材案例，分析数字秒表的设计过程，引导学生动手实践，完成一个具有基本功能的数字秒表设计。
5. 调试与优化：介绍程序调试方法，指导学生运用调试工具，对数字秒表程序进行调试和优化，提高程序运行效率。
倒计时60秒程序（单片机C51）#include#define uint unsigned int#define uchar unsigned charuchar code table[]={0xc0,0xf9,0xa4, 0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};sbit gew=P2^1;sbit shiw=P2^0;sbit k2=P1^0;uchar num,num1=60,num2,shi,ge;void Init(){TMOD=0X01; TH0=(65536-50000)%256; TL0=(65536-50000)%256;EA=1;ET0=1; TR0=1;}void delay(uint xms) //延时子函数{uint i,j;for(i=xms;i>0;i--)for(j=110;j>0;j--);}void scankey() //键盘检测子函数{if(k2==0) //检测键是否被按下{delay(5); //延时消除抖动if(k2==0) //重新读取k2的值{num2++; //num2为按次数标志位while(!k2); //等待按键释放if(num2==1) //按键一次计时停止TR0=0;if(num2==2) //按键两次计时开始{TR0=1;}}}}void main() //主函数{Init(); //初始化子函数调用while(1){scankey(); //不断键盘扫描gew=0; //打开数码管个位位选P0=table[ge]; //数码管个位赋值delay(1); //延时送入数据的反应时间gew=1; //关闭数码管个位位选delay(1);shiw=0; //打开数码管十位位选P0=table[shi]; //送入数据delay(1);shiw=1; //关闭数码管十位位选delay(1);}}void Timer0() interrupt 1{TH0=(65536-50000)/256; //定时器重装初值TL0=(65536-50000)%256;num++;if(num==20) //定时器每进行一个周期num加1，运行20个周期即为1s{num=0; //到1秒，num清0重新开始num1--; //倒计时1秒if(num1==0)num1=60;shi=num1%10; //两位数分离赋给数码管十位显示ge=num1%10; //两位数分离赋给数码管个位显示}}。
单片机技术课程设计数字电子钟学院：班级：姓名：学号：教师：摘要电子钟在生活中应用非常广泛，而一种简单方便的数字电子钟则更能受到人们的欢迎。
所以设计一个简易数字电子钟很有必要。
本电子钟采用AT89C52单片机为核心，使用12MHz 晶振与单片机AT89C52 相连接,通过软件编程的方法实现以24小时为一个周期，同时8位7段LED数码管(两个四位一体数码管)显示小时、分钟和秒的要求,并在计时过程中具有定时功能，当时间到达提前定好的时间进行蜂鸣报时。
该电子钟设有四个按键KEY1、KEY2、KEY3、KEY4和KEY5键,进行相应的操作就可实现校时、定时、复位功能。
具有时间显示、整点报时、校正等功能。
走时准确、显示直观、运行稳定等优点。
具有极高的推广应用价值。
关键词：电子钟 AT89C52 硬件设计软件设计目录NO TABLE OF CONTENTS ENTRIES FOUND.一、数字电子钟设计任务、功能要求说明及方案介绍1.1 设计课题设计任务设计一个具有特定功能的电子钟。
具有时间显示，并有时间设定，时间调整功能。
1.2 设计课题的功能要求说明设计一个具有特定功能的电子钟。
该电子钟上电或按键复位后能自动显示系统提示符“d.1004-22”，进入时钟准备状态；第一次按电子钟启动/调整键，电子钟从12时59分0秒开始运行，进入时钟运行状态；按电子钟S5键，则电子钟进入时钟调整状态，此时可利用各调整键调整时间，调整结束后可按S5键再次进入时钟运行状态。
1.3 设计课的设计总体方案介绍及工作原理说明本电子钟主要由单片机、键盘、显示接口电路和复位电路构成，设计课题的总体方案如图1所示：图1-1总体设计方案图本电子钟的所有的软件、参数均存放在AT89C52的Flash ROM和内部RAM 中，减少了芯片的使用数量简化了整体电路也降低了整机的工作电流。
键盘采用动态扫描方式。
利用单片机定时器及计数器产生定时效果通过编程形成数字钟效果，再利用数码管动态扫描显示单片机内部处理的数据，同时通过端口读入当前外部控制状态来改变程序的不同状态，实现不同功能。
一、课设思路（1）利用单片机定时器中断和定时器计数方式实现秒定时。
（2）通过LED显示程序的调整，熟悉单片机与LED的接口技术，熟悉LED动态显示的控制过程。
（3）通过阅读和调试简易秒表整体程序，学会如何编制含LED动态显示和定时器中断等多种功能的综合程序，初步体会大型程序的编制和调试技巧。
（4）进一步学习单片机开发系统的整个流程。
二、所需元件名称数量7段数码管 2电阻10kΩ 1电阻1kΩ 8键盘开关 1电容10 µf 1电容30 pf 2晶振12 MHz 189C51 1万能板 1导线若干三、元件介绍AT89C51AT89C51是一种带4K字节FLASH存储器（FPEROM—Flash Programmable and Erasable Read Only Memory）的低电压、高性能CMOS 8位微处理器，俗称单片机。
AT89C2051是一种带2K字节闪存可编程可擦除只读存储器的单片机。
单片机的可擦除只读存储器可以反复擦除1000次。
该器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。
由于将多功能8位CPU和闪烁存储器组合在单个芯片中，ATMEL 的AT89C51是一种高效微控制器，AT89C2051是它的一种精简版本。
AT89C单片机为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。
主要特性：与MCS-51 兼容·4K字节可编程FLASH存储器·寿命：1000写/擦循环·数据保留时间：10年·全静态工作：0Hz-24MHz·三级程序存储器锁定·128×8位内部RAM·32可编程I/O线·两个16位定时器/计数器·5个中断源·可编程串行通道·低功耗的闲置和掉电模式·片内振荡器和时钟电路特性概述：AT89C51 提供以下标准功能：4k 字节Flash 闪速存储器，128字节内部RAM，32 个I/O 口线，两个16位定时/计数器，一个5向量两级中断结构，一个全双工串行通信口，片内振荡器及时钟电路。
C51单片机简易秒表和按键控制秒表的程序（一）简易秒表#include<reg51.h>#include<intrins.h>code unsigned char LED_TBL[10] = {0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F}; unsigned char LED_BUF[2] = {0,0}; //字位码有两个，分别对应两个接口的选择unsigned char second = 0,counter=0;void refresh();void delay();void ledBufModify();void main(){TMOD = 0x10;TH1 = 0x3C; //计数初值为15536 ，即3CB0HTL1 = 0xB0;IT0=1;EA=1;//总中断控制打开EX0=1;ET1=1;//定时器/计时器中断打开TR1=1;//T1中断允许打开while(1){ledBufModify();refresh();}}void timer1() interrupt 3 //n 1/3 ,Timer0/Timer1 {counter++;TH1=0x3c;TL1=0xb0;}void refresh() //数码管动态刷新子程序{unsigned char select,i;select=0xFE;for(i = 0 ; i< 2 ; i ++){P1=select;//字位口输出选择码；P2=LED_TBL[LED_BUF[i]];//字型口输出字型码；delay();select=_crol_(select,1);//选择码循环左移；}}void delay() //延时子程序{unsigned char i,j;for(i=0;i<0x10;i++)for(j=0;j<0x10;j++);}void ledBufModify() //修改显示缓冲区，秒变化时调用{if(counter==20) //产生1秒的时间标志{second++;if(second==60){second=0;} //ledBufModify();counter=0;}LED_BUF[0]=second/10; //second 的个位数字拆出来，ledBuf[0];LED_BUF[1]=second%10; //second 的十位数字拆出来，ledBuf[1];//flag=0;//1秒钟标志清除；}硬件电路：（二）按键控制秒表：#include<reg51.h>#include<intrins.h>code unsigned char LED_TBL[10] = {0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};unsigned char LED_BUF[2] = {0,0}; //字位码有两个，分别对应两个接口的选择unsigned char second = 0,counter=0;void refresh();void delay();void ledBufModify();void main(){TMOD = 0x10;TH1 = 0x3C; //计数初值为15536 ，即3CB0HTL1 = 0xB0;IT0=1;EA=1;//总中断控制打开EX0=1;ET1=1;//定时器/计时器中断打开TR1=1;//T1中断允许打开while(1){ledBufModify();refresh();}}void timer1() interrupt 3 //n 1/3 ,Timer0/Timer1{counter++;TH1=0x3c;TL1=0xb0;}void refresh() //数码管动态刷新子程序{unsigned char select,i;select=0xFE;for(i = 0 ; i< 2 ; i ++){P1=select;//字位口输出选择码；P2=LED_TBL[LED_BUF[i]];//字型口输出字型码；delay();select=_crol_(select,1);//选择码循环左移；}}void delay() //延时子程序{unsigned char i,j;for(i=0;i<0x10;i++)for(j=0;j<0x10;j++);}void ledBufModify() //修改显示缓冲区，秒变化时调用{ //counter++;if(counter==20) //产生1秒的时间标志{second++;if(second==60){second=0;}counter=0;}LED_BUF[0]=second/10; //second 的个位数字拆出来，ledBuf[0];LED_BUF[1]=second%10; //second 的十位数字拆出来，ledBuf[1];//flag=0;//1秒钟标志清除；}void intr0 () interrupt 0 //0/2,INT0/INT1{//本质秒表取决于定时器工作状态，控制定时器是否工作//TRxTR1 = !TR1;}硬件电路图：。
