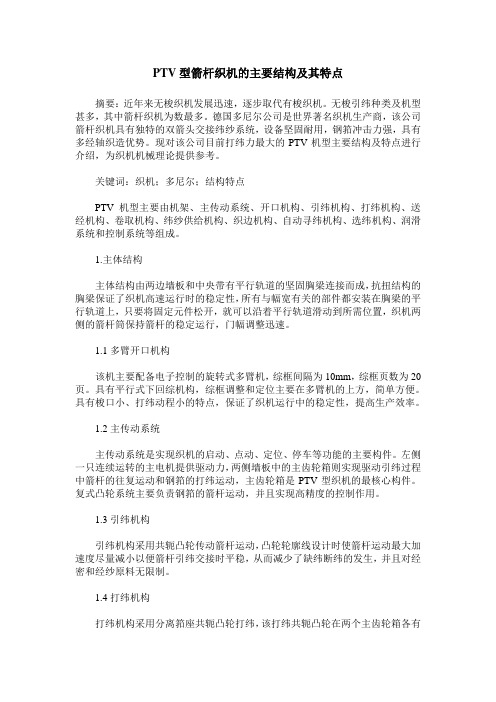

PTV型箭杆织机的主要结构及其特点

PTV型箭杆织机的主要结构及其特点摘要：近年来无梭织机发展迅速，逐步取代有梭织机。

无梭引纬种类及机型甚多，其中箭杆织机为数最多。

德国多尼尔公司是世界著名织机生产商，该公司箭杆织机具有独特的双箭头交接纬纱系统，设备坚固耐用，钢筘冲击力强，具有多经轴织造优势。

现对该公司目前打纬力最大的PTV机型主要结构及特点进行介绍，为织机机械理论提供参考。

关键词：织机；多尼尔；结构特点PTV机型主要由机架、主传动系统、开口机构、引纬机构、打纬机构、送经机构、卷取机构、纬纱供给机构、织边机构、自动寻纬机构、选纬机构、润滑系统和控制系统等组成。

1.主体结构主体结构由两边墙板和中央带有平行轨道的坚固胸梁连接而成，抗扭结构的胸梁保证了织机高速运行时的稳定性，所有与幅宽有关的部件都安装在胸梁的平行轨道上，只要将固定元件松开，就可以沿着平行轨道滑动到所需位置，织机两侧的箭杆筒保持箭杆的稳定运行，门幅调整迅速。

1.1多臂开口机构该机主要配备电子控制的旋转式多臂机，综框间隔为10mm，综框页数为20页。

具有平行式下回综机构，综框调整和定位主要在多臂机的上方，简单方便。

具有梭口小、打纬动程小的特点，保证了织机运行中的稳定性，提高生产效率。

1.2主传动系统主传动系统是实现织机的启动、点动、定位、停车等功能的主要构件。

左侧一只连续运转的主电机提供驱动力，两侧墙板中的主齿轮箱则实现驱动引纬过程中箭杆的往复运动和钢筘的打纬运动，主齿轮箱是PTV型织机的最核心构件。

复式凸轮系统主要负责钢筘的箭杆运动，并且实现高精度的控制作用。

1.3引纬机构引纬机构采用共轭凸轮传动箭杆运动，凸轮轮廓线设计时使箭杆运动最大加速度尽量减小以便箭杆引纬交接时平稳，从而减少了缺纬断纬的发生，并且对经密和经纱原料无限制。

1.4打纬机构打纬机构采用分离筘座共轭凸轮打纬，该打纬共轭凸轮在两个主齿轮箱各有一套，从而使得打纬机构质量减少，在引纬时期筘座停顿。

凸轮轮廓设计时保证筘座在前止点有足够大的加速度，以此来提供足够大的打纬力。

剑杆织机介绍以及优点大耀纺织一直肩负着“为卖布而生”的使命，致力于打造中国最大的以棉纤维为主的纱线、坯布、面料的现货平台，基于以上三大品类做中国最好的综合服务商。

随着客户对产品的质量要求越来越高，我们也不断努力研究技术、产品，争取为客人提供最优质的产品与服务。

目前大耀纺织所使用的织机有喷气织机、剑杆织机、有梭织机等。

下面为大家简单介绍一下剑杆织机方面的知识。

世界上生产剑杆织机的厂商主要集中在欧洲，而我国自20世纪60年代中期开始研制剑杆织机。

世界上出名的牌子有必佳乐，意达，多尼尔，苏尔寿等，国内的是广东丰凯，山东日发，浙江泰坦等。

下面让我们来了解一些平时工厂使用的剑杆织机：一、剑杆织机的分类1、广东丰凯飞越型高速剑杆织机机筘幅 190cm，织造牛仔布，织机速度可达450～520r/min织物适应性：适织棉、毛、麻、化纤、混纺等织物；纱线范围：人造纤维：5Tex～1000Tex、长丝：10D～3300D、棉：3英支～60英支。

图为广东丰凯飞越型高速剑杆织机2、山东日发纺织机械有限公司的RFRL20高速剑杆织机主攻国内中端剑杆织机市场。

RFRL20高速剑杆织机机筘幅 190cm，织造色织衬衣布，展示速度 450ｒ/min。

图为RFRL20高速剑杆织机3、经纬纺织机械股份有限公司榆次分公司JWG1728剑杆织机机筘幅190cm，织造色织格子布，速度可以达到 550ｒ/min。

图为JWG1728剑杆织机4、必佳乐GTXplus织机适合织造轻薄、中厚、厚重及各式时尚流行的织物。

可生产多种不同类型的织物，由薄质衬衣料子、厘子布、牛仔布、灯芯绒、粗纺或精纺毛料、装饰布等，以至各类工业用布由薄质帐篷布至厚重涂层织物及滤布等。

织物幅宽GTXplus剑杆织机可用幅宽为190厘米（75寸）、220厘（87寸）、240厘米（95寸）。

纱线类型及支数：天然和人造纤维的短织纱，由200公支至3公支（英支120-1.8）连续长丝和卷曲变形纱，由22旦-4000旦,各种混纺纱和花式纱线。

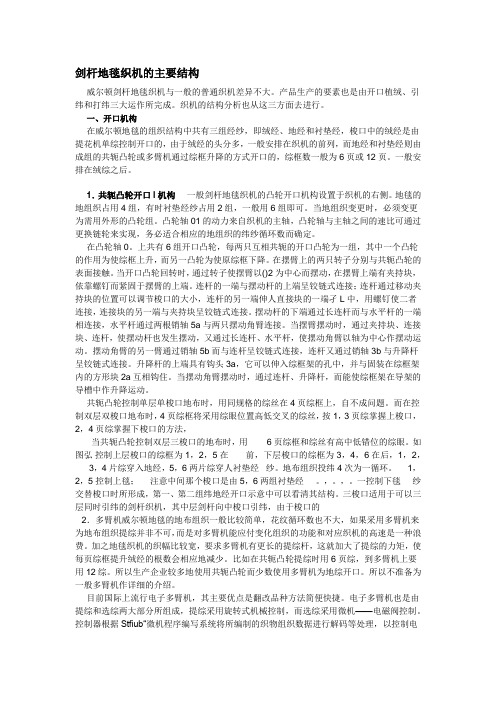

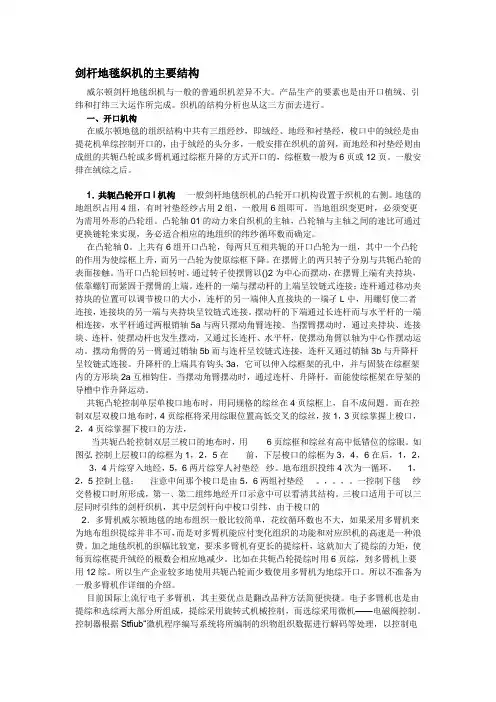

剑杆地毯织机的主要结构威尔顿剑杆地毯织机与一般的普通织机差异不大。

产品生产的要素也是由开口植绒、引纬和打纬三大运作所完成。

织机的结构分析也从这三方面去进行。

一、开口机构在威尔顿地毯的组织结构中共有三组经纱，即绒经、地经和衬垫经，梭口中的绒经是由提花机单综控制开口的，由于绒经的头分多，一般安排在织机的前列，而地经和衬垫经则由成组的共轭凸轮或多臂机通过综框升降的方式开口的，综框数一般为6页或12页。

一般安排在绒综之后。

1．共轭凸轮开口l机构一般剑杆地毯织机的凸轮开口机构设置于织机的右侧。

地毯的地组织占用4组，有时衬垫经纱占用2组，一般用6组即可。

当地组织变更时，必须变更为需用外形的凸轮组。

凸轮轴01的动力来自织机的主轴，凸轮轴与主轴之间的速比可通过更换链轮来实现，务必适合相应的地组织的纬纱循环数而确定。

在凸轮轴0。

上共有6组开口凸轮，每两只互相共轭的开口凸轮为一组，其中一个凸轮的作用为使综框上升，而另一凸轮为使原综框下降。

在摆臂上的两只转子分别与共轭凸轮的表面接触。

当开口凸轮回转时，通过转子使摆臂以()2为中心而摆动，在摆臂上端有夹持块，依靠螺钉而紧固于摆臂的上端。

连杆的一端与摆动杆的上端呈铰链式连接；连杆通过移动夹持块的位置可以调节梭口的大小，连杆的另一端伸人直接块的一端孑L中，用螺钉使二者连接，连接块的另一端与夹持块呈铰链式连接。

摆动杆的下端通过长连杆而与水平杆的一端相连接，水平杆通过两根销轴5a与两只摆动角臂连接。

当摆臂摆动时，通过夹持块、连接块、连杆，使摆动杆也发生摆动，又通过长连杆、水平杆，使摆动角臂以轴为中心作摆动运动。

摆动角臂的另一臂通过销轴5b而与连杆呈铰链式连接，连杆又通过销轴3b与升降杆呈铰链式连接。

升降杆的上端具有钩头3a，它可以伸入综框架的孔中，并与固装在综框架内的方形块2a互相钩住。

当摆动角臂摆动时，通过连杆、升降杆，而能使综框架在导架的导槽中作升降运动。

共轭凸轮控制单层单梭口地布时，用同规格的综丝在4页综框上，自不成问题。

一、主要技术参数及规格:公称筘幅：1800，2000，2300，2500，2800毫米素机车速：160~180转/分花机车速：110~125转/分开口形式：多臂或提花开口纬纱选择：六色选纬（机械式），八色选择（电子式）织轴盘片直径：φ550毫米，φ600毫米毛倍数：1:2~1:9电机功率：1.8千瓦二、主要技术特征：传动机构：采用大力矩电磁离合制动和高速中心轴轴承座形式打纬机构：活动筘座打纬卷取机构：电子控制缎档、起毛、停送停卷送经机构：采用变频电机无级调节毛经轴送经量，适应毛巾织造的不同毛倍数开口控制：机械或电子多臂开口，机械提花开口三、机器外形尺寸：筘幅1727*4180*1800毫米1800厘米1727*4380*1800毫米2000厘米1727*4680*1800毫米2300厘米1727*4880*1800毫米2500厘米1727*5180*1800毫米2800厘米1、Main Technical parameter & Specifications：Reed width：1800，2000，2300，2500，2800mmDobby Speed：160~180rpmJacquard Speed：110~125rpmShedding Device：Dobby or JacquardWeft Selection：Six colors（machine），Eight colors（machine）Diameter of Warp Beam Flanges：φ550mm，φ600mmHeight of towel Loop：1:2~1:9Motor Power：1.8kw2、Main Techno-function:Driving System：Magnetic brake clutch and high speed center axis bearing seat Weft Beat-up：Wabbly Reed Beating-upFabric Take-up：Electromic controlled stop of let-off and taking-up for satin raising Warp Delibery：Stepless adjust weft wraps sendingShedding Negative：Machine，Electron Dobby Shedding Device，Jacquard Device3、Overrall Dimension：1727*4180*1800mm 1800cm1727*4380*1800mm 2000cm 1727*4680*1800mm 2300cm 1727*4880*1800mm 2500cm 1727*5180*1800mm 2800cm。

剑杆织机结构和原理剑杆织机是一种流行的织机类型，它的特点是在织布过程中使用剑杆来带动经纬线的互锁。

剑杆织机的主要结构包括梭子（含梭子架、掷梭机构）、剑杆和经纬机构。

梭子架：梭子架是织机载体，梭子架的左右两端制定了梭子架的长度。

在梭子架的中心位置设置有抽杆，通过抽杆的连动来完成掷梭的动作。

掷梭机构：掷梭机构的主要作用是传递运动到梭子中，使梭子在机器内的动作更加协调。

它由“片子”、“校尾”、“机门”等零部件组成，这些部件可以根据不同的织布工艺进行抽换和调整。

剑杆：剑杆是剑杆织机最主要的部件，也是剑杆织机名称的来源。

剑杆可以分为两类：活剑和死剑。

活剑是指可以移动的剑杆，死剑则是固定不动的剑杆。

两种剑杆的作用都是使得经纬线在织布过程中实现互锁。

经纬机构：经纬机构是剑杆织机的基本组成部分。

它由经轴、纬轴、绕纬轮、绕经轮等几个部分组成。

经轴和纬轴可以自由地旋转，使得经纬线的交织完成；绕纬轮和绕经轮则是控制经纬线运动轨迹的部件。

二、剑杆织机的工作原理1、梭子进入当掷梭机构把梭子推入织机时，梭子会顺势地被推向梭子架的左端。

2、经线梭口穿过当梭子到达梭子架左端时，经线梭口会被穿过，剑杆也开始移动。

剑杆的移动会抬起纬线绒轮，使得纬线穿过经线，经纬线同时完成交织。

3、梭子到达右端随着剑杆的移动，梭子被推到了织机的右端，同时剑杆也向下移动，使得纬线绕过绕经轮回到纬轴上方。

纬线的位置此时处于动态对齐的状态。

4、剪纬随着梭子和剑杆的移动，纬线经过动态对齐后，随着折返剑的回收，纬线会随之断开，从而完成了一次织布过程。

这就是剑杆织机的工作原理，它通过不断的梭子架和剑杆的协调运动来完成经纬交织的过程，从而实现织布。

三、剑杆织机的优缺点优点：1、生产效率高：剑杆织机的生产效率极高，一小时可以织数百米到数千米织物。

在同等条件下，剑杆织机的生产率远高于框架织机、水力织机等其他织机类型。

2、适用范围广：剑杆织机适用于大部分棉、麻、毛等天然纤维材料和化学纤维，包括纯棉、涤纶、锦纶、氨纶等。

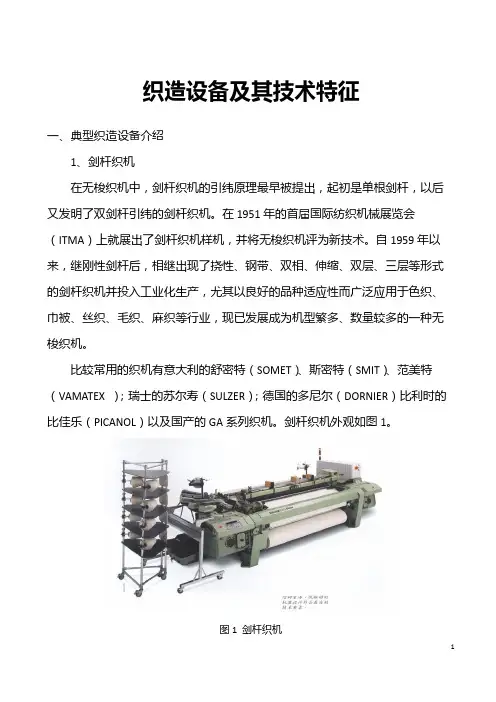

织造设备及其技术特征一、典型织造设备介绍1、剑杆织机在无梭织机中，剑杆织机的引纬原理最早被提出，起初是单根剑杆，以后又发明了双剑杆引纬的剑杆织机。

在1951年的首届国际纺织机械展览会（ITMA）上就展出了剑杆织机样机，并将无梭织机评为新技术。

自1959年以来，继刚性剑杆后，相继出现了挠性、钢带、双相、伸缩、双层、三层等形式的剑杆织机并投入工业化生产，尤其以良好的品种适应性而广泛应用于色织、巾被、丝织、毛织、麻织等行业，现已发展成为机型繁多、数量较多的一种无梭织机。

比较常用的织机有意大利的舒密特（SOMET）、斯密特（SMIT）、范美特（VAMATEX ）；瑞士的苏尔寿（SULZER）；德国的多尼尔（DORNIER）比利时的比佳乐（PICANOL）以及国产的GA系列织机。

剑杆织机外观如图1。

图1 剑杆织机2、片梭织机片梭织机的引纬方法是用片状夹纱器将固定筒子上的纬纱引入梭口，这个片状夹纱器称为片梭。

片梭引纬的专利首先是在1911年由美国人POSTER申报，着手研制片梭织机是在1924年，从1924年起由瑞士苏尔寿（SULZER）公司独家研制，到1953年首批片梭织机正式投入生产使用，这使得片梭织机成为最早实现工业化的无梭织机。

著名生产厂商有：瑞士苏尔寿·鲁蒂（SULZER）。

片梭织机外观如图2。

图2 片梭织机3、喷气织机喷气织机的引纬方法是用压缩气流引纬纱，将纬纱带过梭口。

喷气引纬的原理早在1914年就由美国人Brooks申请了专利，但直到1955年的第二届ITMA 上才展出了样机，其筘幅只有45cm。

然而喷气织机真正成熟是在经历了二十多年之后，之所以经过这么长的时间，是因为喷气织机的引纬介质是空气，而如何控制容易扩散的气流，并有效地将纬纱牵引到适当的位置，符合引纬的要求，是一个极难解决的技术问题，直到一批专利逐步进入实用阶段，它们主要包括美国的Ballow异型筘、捷克的Svaty空气管道片方式及荷兰的Te Strake辅助喷嘴方式等。

国产剑杆织机选型中几个技术问题探析信息来源: 发布时间: 2011-4-29 浏览次数:245本文章由充棉机整理发布，如果你感觉本文章好请转载一下，顺便告诉你的朋友！感谢你对本公司的支持，开棉机专业的生产厂家。

鉴于国内对剑杆织机近20多年来成熟的使用经验，企业对织机的性能要求提高：需要生产效率高、品种适应性广泛、织机运转可靠、织造品质优良、性价比高的剑杆织机来提升织物的附加值，因而对中档以上国产剑杆织机的需求会增加。

以下就国产剑杆织机选型中几个技术问题略谈几点看法，供参考。

3.1引纬系统3.1.1主驱动件共轭凸轮和偏心的特点对于国内外不同型号的剑杆织机，作为引纬主驱动件不外乎是采用共轭凸轮和偏心两种，其各有特点。

(1)共轭凸轮式剑杆织机引纬主驱动件采用共轭凸轮机构，可以达到理想的剑头运动规律，做到纬纱交接时，剑头的加速度为零，从而可大大提高交接纬的精确性和稳定性。

纯连杆机构组合是做不到这一点的，特殊的连杆机构和其它机构组合可以做到，但不如共轭凸轮机构紧凑。

①在高速织机中，为了改善动态特性，可尽量采用提高平均加速度值的方法来达到降低加速度峰值的目的；在运动关键位置如纬纱交接点等处要尽可能将加速度降低甚至降到零值。

由于引纬运动都源于：进-停-退-外侧静止的运动曲线，运动曲线综合的思维方式可以把这种运动描述成s-v-a-j之间的微分关系，根据这种微分关系可以找到多种运动方程来实现它。

②对国外剑杆织机消化吸收时，共轭凸轮廓线若采用实测数据加工会存在3种误差的叠加：实测凸轮的制造误差；测绘误差，一般实测数据(每0.5度测一个数据)；新凸轮的制造误差。

理性的方法可根据实测数据解析出从动件的运动规律，根据运动规律再现凸轮廓线设计值。

国内于20世纪80年代初已进行凸轮动态模化设计的专题研究工作；可以讲在理论上，研究工作跑在了本课题的前列。

③对于剑杆织机引纬系统的前卫研究，即用独立电机直接驱动引纬的织机来说，凸轮的运动规律对它们的设计仍然有着积极的意义，因为电机通过电脑控制输出的运动规律正是凸轮采用的运动曲线。
