高考物理滑块木板模型问题分析

高考重难点之滑块木板模型滑块—木板类问题涉及两个物体，并且物体间存在相对滑动．(1)滑块从木板的一端运动到另一端的过程中，若滑块和木板向同一方向运动，则滑块的位移和木板的位移之差等于木板的长度；(2)若滑块和木板向相反方向运动，则滑块的位移和木板的位移之和等于木板的长度．1、如图所示，在光滑水平面上，一个小物块放在静止的小车上，物块和小车间的动摩擦因数μ＝0.2，重力加速度g＝10m/s2.现用水平恒力F拉动小车，关于物块的加速度a m和小车的加速度a M的大小，最大静摩擦力等于滑动摩擦力，下列选项可能正确的是()A．a m＝2m/s2，a M＝1m/s2B．a m＝1m/s2，a M＝2m/s2C．a m＝2m/s2，a M＝4m/s2D．a m＝3m/s2，a M＝5m/s2【解析】若物块与小车保持相对静止一起运动，设加速度为a，对系统受力分析，由牛顿第二定律可得：F＝(M＋m)a，隔离小物块受力分析，二者间的摩擦力F f为静摩擦力，且F f≤μmg，由牛顿第二定律可得：F f＝ma，联立可得：a m＝a M＝a≤μg＝2m/s2.若物块与小车间发生了相对运动，二者间的摩擦力F f为滑动摩擦力，且a m<a M，隔离小物块受力分析，如图所示，由牛顿第二定律可得：F f＝μmg＝ma m，可得：a m＝2m/s2，选项C正确，选项A、B、D错误．【答案】C2、一辆运送沙子的自卸卡车装满沙子，沙粒之间的动摩擦因数为μ1，沙子与车厢底部材料的动摩擦因数为μ2，车厢的倾角用θ表示(已知μ2>μ1)，下列说法正确的是()A．要顺利地卸干净全部沙子，应满足tanθ＞μ2B．要顺利地卸干净全部沙子，应满足sinθ＞μ2C．只卸去部分沙子，车上还留有一部分沙子，应满足μ2＞tanθ＞μ1D．只卸去部分沙子，车上还留有一部分沙子，应满足μ2>μ1>tanθ【答案】AC3、如图甲所示，A、B两长方体叠放在一起放在光滑的水平面上，B物体从静止开始受到一个水平变力的作用，该力与时间的关系如图乙所示，运动过程中A、B始终保持相对静止。

滑块—木板模型一、模型概述滑块－木板模型(如图a)，涉及摩擦力分析、相对运动、摩擦生热，多次互相作用，属于多物体多过程问题，知识综合性较强，对能力要求较高，另外，常见的子弹射击木板(如图b)、圆环在直杆中滑动(如图c)都属于滑块类问题，处理方法与滑块－木板模型类似。

二、滑块—木板类问题的解题思路与技巧：1．通过受力分析判断滑块和木板各自的运动状态（具体做什么运动）；2．判断滑块与木板间是否存在相对运动。

滑块与木板存在相对运动的临界条件是什么？⑴运动学条件：若两物体速度或加速度不等，则会相对滑动。

⑵动力学条件：假设两物体间无相对滑动，先用整体法算出共同加速度，再用隔离法算出其中一个物体“所需要”的摩擦力f；比较f与最大静摩擦力f m的关系，若f > f m，则发生相对滑动；否则不会发生相对滑动。

3. 分析滑块和木板的受力情况，根据牛顿第二定律分别求出滑块和木板的加速度；4. 对滑块和木板进行运动情况分析，找出滑块和木板之间的位移关系或速度关系，建立方程．特别注意滑块和木板的位移都是相对地面的位移.5. 计算滑块和木板的相对位移（即两者的位移差或位移和）；6. 如果滑块和木板能达到共同速度，计算共同速度和达到共同速度所需要的时间；7. 滑块滑离木板的临界条件是什么？当木板的长度一定时，滑块可能从木板滑下，恰好滑到木板的边缘达到共同速度（相对静止）是滑块滑离木板的临界条件。

【典例1】如图所示，在光滑水平面上有一质量为m1的足够长的木板，其上叠放一质量为m2的木块。

假定木块和木板之间的最大静摩擦力和滑动摩擦力相等。

现给木块施加一随时间t增大的水平力F＝kt(k是常数)，木板和木块加速度的大小分别为a1和a2。

下列反映a1和a2变化的图线中正确的是(如下图所示)（）【答案】 A【典例2】如图所示，A 、B 两物块的质量分别为2m 和m ，静止叠放在水平地面上。

A 、B 间的动摩擦因数为μ，B 与地面间的动摩擦因数为12μ。

滑块木板模型【问题解读】两类情景水平面光滑，木板足够长，木板初速度为零水平面光滑，木板足够长，木板初速度不为零图示v ---t 图像物理规律动量守恒，最终二者速度相同mv 0=(m +M )v 共，机械能不守恒，损失的机械能等于产生的热量Q =fs =12mv 20-12(m +M )v 2，式中s 为木块在木板上相对滑动的距离，f 为木块与木板之间的摩擦力动量守恒，最终二者速度相同M v 0-mv 0=(m +M )v 共，机械能不守恒，损失的机械能等于产生的热量Q =fs =12mv 20+12M v 20-12(m +M )v 共2，式中s 为木块在木板上相对滑动的距离，f 为木块与木板之间的摩擦力。

【高考题典例】1.(14分)(2024年高考新课程卷)如图，一长度l =1.0m 的均匀薄板初始时静止在一光滑平台上，薄板的右端与平台的边缘O 对齐。

薄板上的一小物块从薄板的左端以某一初速度向右滑动，当薄板运动的距离Δl =l6时，物块从薄板右端水平飞出；当物块落到地面时，薄板中心恰好运动到O 点。

已知物块与薄板的质量相等。

它们之间的动摩擦因数μ=0.3，重力加速度大小g =10m/s 2。

求(1)物块初速度大小及其在薄板上运动的时间；解题思路本题考查的考点：动量守恒定律、动能定理、平抛运动规律。

(1)设物块质量m ，初速度为v 0，薄板质量m ，物块滑上薄板，由动量守恒定律mv 0=mv 1+mv 2μmgl =12mv 20-12mv 21-12mv 22物块在薄板上运动加速度a 1=μg =3m/s 2物块在薄板上运动位移s =7l /6v 20-v 21=2a 1s联立解得：v 0=4m/s ，v 1=3m/s ，v 2=1m/s由v 0-v 1=at 1，解得t 1=13s(2)物块抛出后薄板匀速运动，l2-Δl =v 2t 2解得t 2=13s平台距地面的高度h =12gt 22=59m2.(2023年高考选择性考试辽宁卷)如图，质量m 1=1kg 的木板静止在光滑水平地面上，右侧的竖直墙面固定一劲度系数k =20N /m 的轻弹簧，弹簧处于自然状态。

木板滑块模型中的临界值问题分析在高中研究力与运动的关系时，经常遇到滑块与木板模型的问题，涉及到两物体的受力分析、物体相对运动的分析、能量转化等问题综合性较强．近年全国高考理综课标卷都对该问题进行了考查，通过高考试题分析和得分情况来看，学生对该问题的难点理解还是存在很大问题。

此类题是高中物理学习的重点和难点，很好地考查了考生对摩擦力知识、动力学知识的掌握情况以及图像的识读能力和分析能力，对物理教学提出了能力培养的要求。

其中的一个难点就是模型中的临界状态分析，笔者将通过以下情境来分析木板滑块模型中的临界值问题。

模型一：恒力作用木板，木板叠放在光滑水平面上情境1．已知木板的质量为mB ，物块的质量为mA，物块A和木板B之间的动摩擦因数为μ，物块和木板之间的最大静摩擦力近似等于滑动摩擦力，恒力作用于木板，木板放在光滑水平面上，试讨论恒力多大时物块和木板发生滑动及相对运动各自的加速度？分析：先确定临界值，即刚好使A、B发生相对滑动的F值。

可先分析木块A，对A：，由于B对A的摩擦力的最大值为最大静摩擦力，所以A向右运动存在最大加速度，若B也是以此最大加速度加速，这就是A、B即将发生相对滑动的临界状态。

临界状态：对A：，对A、B整体：联立可得临界值讨论：（1）若，A、B一起加速，（2）若F>F，A、B发生相对滑动，，模型二：恒力作用木块，木板叠放在光滑水平面上情境2．已知木板的质量为mB ，物块的质量为mA，物块A和木板B之间的动摩擦因数为μ，物块和木板之间的最大静摩擦力近似等于滑动摩擦力，恒力作用于物块，木板放在光滑水平面上，试讨论恒力多大时物块和木板发生滑动及相对运动各自的加速度？分析：先确定临界值，经例1分析可知，当A、B间恰好达到最大静摩擦力时，为临界状态。

临界状态：对B：，对A、B整体：联立可得临界值讨论：（1）若，A、B一起加速，（2）若F>F，A、B发生相对滑动，，例题1、如图所示，木块A、B静止叠放在光滑水平面上，A的质量为m，B的质量为2m。

滑块—木板模型的动力学分析在高三物理复习中，滑块—木板模型作为力学的基本模型经常出现，是对一轮复习中直线运动和牛顿运动定律有关知识的巩固和应用。

这类问题的分析有利于培养学生对物理情景的想象能力，为后面动量和能量知识的综合应用打下良好的基础。

滑块—木板模型的常见题型及分析方法如下：例1如图1所示，光滑水平面上放置质量分别为m、2m的物块A和木板B，A、B间的最大静摩擦力为μmg，现用水平拉力F拉B，使A、B以同一加速度运动，求拉力F的最大值。

分析：为防止运动过程中A落后于B（A不受拉力F的直接作用，靠A、B间的静摩擦力加速），A、B一起加速的最大加速度由A决定。

解答：物块A能获得的最大加速度为：．∴A、B一起加速运动时，拉力F的最大值为：．变式1例1中若拉力F作用在A上呢？如图2所示。

解答：木板B能获得的最大加速度为：。

∴A、B一起加速运动时，拉力F的最大值为：．变式2在变式1的基础上再改为：B与水平面间的动摩擦因数为（认为最大静摩擦力等于滑动摩擦力），使A、B以同一加速度运动，求拉力F的最大值。

解答：木板B能获得的最大加速度为：设A、B一起加速运动时，拉力F的最大值为F m，则：解得：例2 如图3所示，质量M=8kg的小车放在光滑的水平面上，在小车右端加一水平恒力F，F=8N，当小车速度达到1．5m/s时，在小车的前端轻轻放上一大小不计、质量m=2kg的物体，物体与小车间的动摩擦因数μ=0．2，小车足够长，求物体从放在小车上开始经t=1．5s通过的位移大小。

（g取10m/s2）解答：物体放上后先加速：a1=μg=2m/s2此时小车的加速度为：当小车与物体达到共同速度时：v共=a1t1=v0+a2t1解得：t1=1s ，v共=2m/s以后物体与小车相对静止：（∵，物体不会落后于小车）物体在t=1．5s内通过的位移为：s=a1t12+v共（t－t1）+ a3（t－t1）2=2．1m练习1如图4所示，在水平面上静止着两个质量均为m=1kg、长度均为L=1．5m的木板A和B，A、B间距s=6m，在A的最左端静止着一个质量为M=2kg的小滑块C，A、B与C之间的动摩擦因数为μ1=0．2，A、B与水平地面之间的动摩擦因数为μ2=0．1。

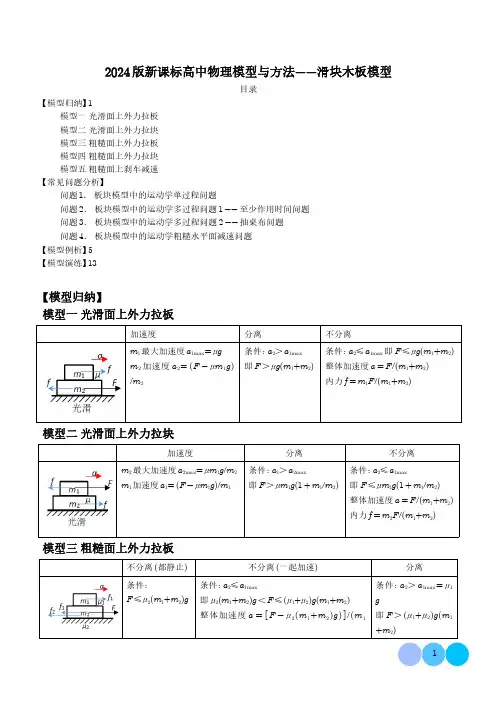

2024版新课标高中物理模型与方法--滑块木板模型目录【模型归纳】1模型一光滑面上外力拉板模型二光滑面上外力拉块模型三粗糙面上外力拉板模型四粗糙面上外力拉块模型五粗糙面上刹车减速【常见问题分析】问题1．板块模型中的运动学单过程问题问题2．板块模型中的运动学多过程问题1--至少作用时间问题问题3．板块模型中的运动学多过程问题2--抽桌布问题问题4．板块模型中的运动学粗糙水平面减速问题【模型例析】5【模型演练】13【模型归纳】模型一光滑面上外力拉板加速度分离不分离m1最大加速度a1max=μgm2加速度a2=(F-μm1g) /m2条件：a2>a1max即F>μg(m1+m2)条件：a2≤a1max即F≤μg(m1+m2)整体加速度a=F/(m1+m2)内力f=m1F/(m1+m2)模型二光滑面上外力拉块加速度分离不分离m2最大加速度a2max=μm1g/m2 m1加速度a1=(F-μm1g)/m1条件：a1>a2max即F>μm1g(1+m1/m2)条件：a2≤a1max即F≤μm1g(1+m1/m2)整体加速度a=F/(m1+m2)内力f=m2F/(m1+m2)模型三粗糙面上外力拉板不分离(都静止)不分离(一起加速)分离条件：F≤μ2(m1+m2)g 条件：a2≤a1max即μ2(m1+m2)g<F≤(μ1+μ2)g(m1+m2)整体加速度a=[F-μ2(m1+m2)g)]/(m1条件：a2>a1max=μ1g即F>(μ1+μ2)g(m1+m2)+m2)内力f=m1a外力区间范围模型四粗糙面上外力拉块μ1m1g>μ2(m1+m2)g一起静止一起加速分离条件：F≤μ2(m1+m2)g 条件：μ2(m1+m2)g<F≤(μ1-μ2)m1g(1+m1/m2)整体加速度a=[F-μ2(m1+m2)g)]/(m1+m2)内力f1=μ2(m1+m2)g+m2a条件：a1>a2max=[μ1m1g-μ2(m1+m2)g]/m2即F>(μ1-μ2)m1g(1+m1/m2)外力区间范围模型五粗糙面上刹车减速一起减速减速分离m1最大刹车加速度：a1max=μ1g 整体刹车加速度a=μ2g条件：a≤a1max即μ2≤μ1条件：a>a1max即μ2>μ1m1刹车加速度：a1=μ1gm2刹车加速度：a2=μ2(m1+m2)g-μ1m1g)]/m2加速度关系：a1<a2【常见问题分析】问题1．板块模型中的运动学单过程问题恒力拉板恒力拉块分离，位移关系：x 相对=½a 2t 20-½a 1t 20=L 分离，位移关系：x 相对=½a 1t 20-½a 2t 20=L问题2．板块模型中的运动学多过程问题1--至少作用时间问题问题：板块分离，F 至少作用时间？过程①：板块均加速过程：②板加速、块减速位移关系：x 1相对+x 2相对=L 即Δv ·(t 1+t 2)/2=L ；利用相对运动Δv =(a 2-a 1)t 1、Δv =(a 2+a 1')t 2问题3．板块模型中的运动学多过程问题2--抽桌布问题抽桌布问题简化模型过程①：分离过程：②匀减速分离，位移关系：x2-x1=L10v0多过程问题，位移关系：x1+x1'=L2问题4．板块模型中的运动学粗糙水平面减速问题块带板板带块μ1≥μ2μ1<μ2【模型例析】1一长木板置于粗糙水平地面上，木板左端放置一小物块；在木板右方有一墙壁，木板右端与墙壁的距离为4.5m，如图(a)所示。

动力学中的滑块木板模型问题1．考点及要求：(1)滑动摩擦力和静摩擦力(Ⅱ)；(2)匀变速直线运动的公式(Ⅱ)；(3)牛顿运动定律(Ⅱ).2.方法与技巧：(1)分析滑块和木板的受力情况：整体法、隔离法仍是基本的研究方法，依据牛顿第二定律求解加速度；(2)分析滑块和木板的运动情况：找出滑块和木板之间的位移关系或速度关系．1. (滑块—木板模型问题的运动分析)如图1所示，一足够长的木板静止在光滑水平面上，一物块静止在木板上，木板和物块间有摩擦．现用水平力向右拉木板，当物块相对木板滑动了一段距离但仍有相对运动时，撤掉拉力，此后木板和物块相对于水平面的运动情况为( )图1A．物块先向左运动，再向右运动B．物块向右运动，速度逐渐减小，直到做匀速运动C．木板向右运动，速度逐渐减小，直到做匀速运动D．木板和物块的速度都逐渐减小，直到为零2．(滑块—木板模型问题的综合分析)如图2所示，一质量为M＝10 kg，长为L＝2 m的薄木板放在水平地面上，已知木板与地面间的动摩擦因数为μ1＝0.1，在此木板的右端还有一质量为m＝4 kg的小物块，且视小物块为质点，木板厚度不计．今对木板突然施加一个F＝54 N的水平向右的拉力，g＝10 m/s2.图2(1)若木板上表面光滑，则小物块经多长时间将离开木板？(2)若小物块与木板间的动摩擦因数为μ，小物块与地面间的动摩擦因数为2μ，小物块相对木板滑动一段时间后离开木板继续在地面上滑行，且对地面的总位移x＝3 m时停止滑行，求μ值．3．如图3所示，在光滑的水平面上有一个质量为M的木板B处于静止状态，现有一个质量为m的木块A在木板B的左端以初速度v0开始向右滑动，已知M>m，用①和②分别表示木块A和木板B的图像，在木块A从木板B的左端滑到右端的过程中，下面关于速度v随时间t、动能E k随位移x的变化图像，其中可能正确的是( )图34．如图4所示，质量均为m的木块A和木板B叠放在水平桌面上，A光滑且位于B的最右端，B与地面间的动摩擦因数为μ，水平力F＝mg作用在B上，A、B以2 m/s的共同速度沿水平面向右匀速运动，0.2 s后F加倍(g＝10 m/s2)图4(1)试求μ的值；(2)若B足够长，求0.4 s时A、B的速度，并在乙图中作出0.2～0.4 s A、B运动的v－t图像．答案解析1．C [由于物块运动过程中与木板存在相对滑动，且始终相对木板向左运动，因此木板对物块的摩擦力向右，所以物块相对地面向右运动，且速度不断增大，直至相对静止而做匀速直线运动，选项A 、B 错误；由牛顿第三定律可知，木板受到物块给它的向左的摩擦力作用，木板的速度不断减小，直到两者相对静止，而做匀速直线运动，选项C 正确；由于水平面光滑，所以木板和物块不会停止，选项D 错误．]2．(1)1 s (2)16解析 (1)对木板受力分析，由牛顿第二定律得：F －μ1(M ＋m )g ＝Ma ，由运动学公式得L ＝12at 2，代入数据解得： t ＝1 s.(2)对小物块：在木板上时μmg ＝ma 1，在地面上时2μmg ＝ma 2，设小物块从木板上滑下时的速度为v 1，小物块在木板上和地面上的位移分别为x 1、x 2，则：2a 1x 1＝v 21，2a 2x 2＝v 21，并且满足x ＝x 1＋x 2＝3 m ，解得x 1＝2 m ．设小物块在木板上滑行时间为t 1，则x 1＝12a 1t 21，对木板：F －μmg －μ1(M ＋m )g ＝Ma 3，木板对地面的位移x ′＝12a 3t 21，x ′＝x 1＋L ，解得μ＝16. 3．D [木块滑上木板，A 做匀减速直线运动，B 做匀加速直线运动，根据牛顿第二定律得，a A ＝μmg m ＝μg ，a B ＝μmg M ，已知M >m ，则a A >a B .v －t 图像中①图线斜率的绝对值大于②图线斜率的绝对值，故A 、B 错误；根据动能定理得，对A 有：－μmgx ＝E k －E k0，则E k ＝E k0－μmgx .对B 有：μmgx ＝E k ，从动能定理的表达式可知，木块和木板E k 与x 图线斜率的绝对值应相等．故C 错误，D 正确．]4．(1)0.5 (2)2 m/s 4 m/s 见解析图解析(1)在0～0.2 s内A、B做匀速直线运动，分析B，根据平衡条件有：F＝2μmg，又F＝mg，代入数据解得μ＝0.5.(2)0.2～0.4 s，A运动状态不变(v A＝2 m/s)，继续做匀速直线运动，B做匀加速运动，根据牛顿第二定律得，2F－2μmg＝ma，代入数据解得a＝10 m/s2.0．4 s时B的速度v＝v0＋at＝2 m/s＋10×0.2 m/s＝4 m/s，A、B两物体的v－t图像如图所示．。

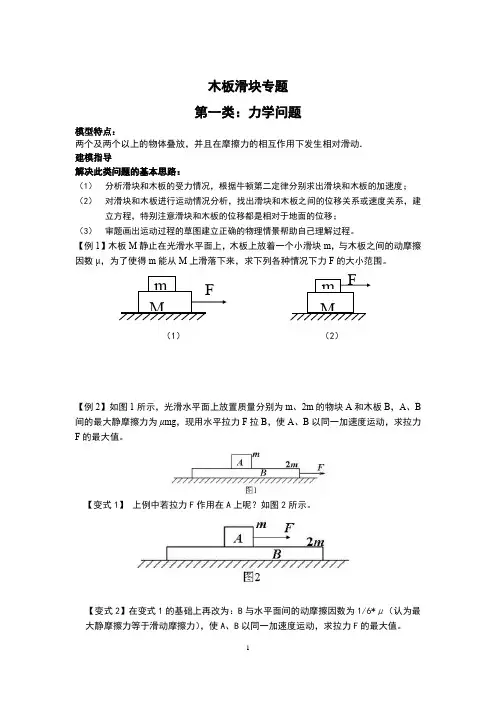

木板滑块专题第一类：力学问题模型特点：两个及两个以上的物体叠放，并且在摩擦力的相互作用下发生相对滑动．建模指导解决此类问题的基本思路：（1） 分析滑块和木板的受力情况，根据牛顿第二定律分别求出滑块和木板的加速度；（2） 对滑块和木板进行运动情况分析，找出滑块和木板之间的位移关系或速度关系，建立方程，特别注意滑块和木板的位移都是相对于地面的位移；（3） 审题画出运动过程的草图建立正确的物理情景帮助自己理解过程。

【例1】木板M 静止在光滑水平面上，木板上放着一个小滑块m ，与木板之间的动摩擦因数μ，为了使得m 能从M 上滑落下来，求下列各种情况下力F 的大小范围。

（1） （2）【例2】如图1所示，光滑水平面上放置质量分别为m 、2m 的物块A 和木板B ，A 、B 间的最大静摩擦力为μmg ，现用水平拉力F 拉B ，使A 、B 以同一加速度运动，求拉力F 的最大值。

【变式1】 上例中若拉力F 作用在A 上呢？如图2所示。

【变式2】在变式1的基础上再改为：B 与水平面间的动摩擦因数为1/6*μ（认为最大静摩擦力等于滑动摩擦力），使A 、B 以同一加速度运动，求拉力F 的最大值。

F M m m F M【例3】如图所示，木块A 质量为1kg ，木块B 质量为2kg ，叠放在水平地面上，AB 之间最大静摩擦力为5N ，B 与地面之间摩擦系数为0.1，今用水平力F 作用于A ，保持AB相对静止的条件是F 不超过 ？N 。

（g m s 102/）【例4】如图所示，m A =1kg ，m B =2kg ，A 、B 间静摩擦力的最大值是5N ，水平面光滑。

用水平力F 拉B ，当拉力大小分别是F=10 N 和F=20 N 时，A 、B 的加速度各多大？第二类：运动学问题【例题9】 如图所示，一质量为m =2kg 、初速度为6m/s 的小滑块（可视为质点），向右滑上一质量为M =4kg 的静止在光滑水平面上足够长的滑板，m 、M 间动摩擦因数为μ=0.2。
