温度(温度传感器ds18b20)控制系统(水温) 带ds1302时间显示 lcd1602显示

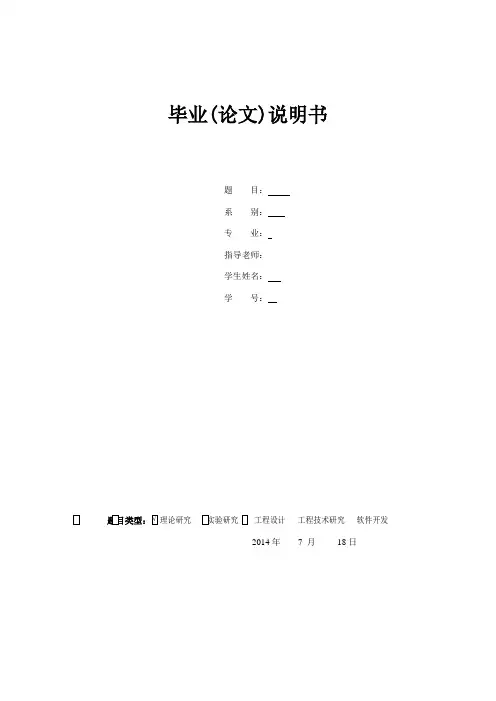

毕业(论文)说明书题目：系别：专业：指导老师：学生姓名：学号：理论研究工程设计工程技术研究软件开发2014年7 月18日一毕业设计（论文）内容与要求一、主要研究内容1、8051单片机硬件结构。

2、C语言程序设计基础内容。

3、单片机C语言程序设计的方法。

4、DS18B20温度传感器的使用方法。

5、DS1302时钟芯片的用法。

6、12864LCD液晶屏的编程使用方法。

二、要求1、能够以指针的形式在LCD12864上显示当前时间的小时和分钟和秒。

2、能够以数字加汉字的形式在LCD12864上显示当前时间的小时和分钟和秒。

3、能够以数字加汉字的形式在LCD12864上显示当前年月日。

4、能够以数字加汉字的形式在LCD12864上显示当前星期。

5、时间采用时钟芯片DS1302控制。

6、温度采用DS18B20温度传感器检测当前温度。

7、所有功能在LCD12864当中同步显示。

8、采用AT89S52或者STC89C52RC单片机控制。

三、引言随着人们生活水平的不断提高,单片机控制无疑是人们追求的目标之一，它所给人带来的方便也是不可否定的，要为现代人工作、科研、生活、提供更好的更方便的设施就需要从数单片机技术入手，一切向着数字化控制，智能化控制方向发展。

本设计是数据采集及处理，显示系统与单片机有效结合，本设计是通过在“单片机原理及应用”课堂上学习的知识的综合应用，以及查阅资料，培养一种自学的能力。

并且引导一种创新的思维，把学到的知识应用到日常生活当中。

在设计的过程中，不断的学习，思考和同学间的相互讨论，运用科学的分析问题的方法解决遇到的困难，掌握单片机系统一般的开发流程，学会对常见问题的处理方法，积累设计系统的经验，充分发挥教学与实践的结合。

全能提高个人系统开发的综合能力，开拓了思维，为今后能在相应工作岗位上的工作打下了坚实的基础。

四、方案设计及方案论证1.时钟温度的总体设计思路按照系统的设计功能要求，本时钟温度系统的设计必须采用单片机软件系统实现，用单片机的自动控制能力配合ds1302和ds18b20来控制时钟和温度的调整显示。

/*********************************************//* Filename ：万年历** Describe : 时间星期日期温度高低温报警** Designer ：潜力狼** Date ：2012-07-16/*********************************************/#include<reg52.h>#include<intrins.h>/**********************************************//************ 接口定义如下***************//**********************************************/sbit SCK = P1^7; //时钟sbit SDA = P2^3; //数据sbit RST = P1^3; //DS1302复位(片选)sbit E=P1^2;//1602使能引脚sbit RW=P2^1;//1602读写引脚sbit RS=P2^0;//1602数据/命令选择引脚#define uchar unsigned char#define uint unsigned int#define DS1302_W_ADDR 0xBE#define DS1302_R_ADDR 0xBF#define jump_ROM 0xCC //DS18B20#define start 0x44 //DS18B20#define read_EEROM 0xBE //DS18B20sbit DQ = P1^4;unsigned char TMPH_DS18B20,TMPL_DS18B20;/****************************************************/uchar num,m,n;uchar time1[7]={0x50,0x59,0x23,0x31,0x12,0x07,0x12};//秒分时日月周年10-08-15 23:59:50 ****注意没有code 才可以做指针变量（地址）//uchar time1[7]={50,59,23,31,12,07,12};//此种十进制表示需要转换成BCD码才能写入DS1302 ，而且这样表达，在液晶上显示困难char code table[] = {0x30,0x31,0x32,0x33,0x34,0x35,0x36,0x37,0x38,0x39};//液晶显示0~9数字的LCD字型码值(ASCII码)void delay(uint z){while(z--);}void delay_1ms(uchar z){uint i,j;for(i=0;i<z;i++)for(j=0;j<128;j++);}void write_DS1302_byte(uchar dat) {uchar i;//RST=1;for(i=0;i<8;i++){SDA=dat&0x01;SCK=1;dat>>=1;SCK=0;}}uchar read_DS1302_byte(void) {uchar i,temp=0;for(i=0;i<8;i++){temp>>=1;if(SDA)temp|=0x80;SCK=1;SCK=0;}return temp;}void reset_DS1302(){RST=0;SCK=0;RST=1;}void clear_DS1302_WP(){reset_DS1302();RST=1; //?write_DS1302_byte(0x8e);write_DS1302_byte(0);SDA=0; //?RST=0; // ?}void set_DS1302_WP(){reset_DS1302();RST=1;write_DS1302_byte(0x8e);write_DS1302_byte(0x80);SDA=0;RST=0;}void set_time(uchar *timedata){uchar i;//,temp;/* for(i=0;i<7;i++) //时钟显示的7个数BCD码转换{temp=timedata[i]/10;timedata[i]=timedata[i]%10;timedata[i]=temp*16+timedata[i];} */clear_DS1302_WP();reset_DS1302();write_DS1302_byte(DS1302_W_ADDR);//写入写地址指令for(i=0;i<7;i++){write_DS1302_byte(timedata[i]);delay(10);}write_DS1302_byte(0); //??????SDA=0;RST=0;set_DS1302_WP();}void read_time(uchar *timedata){uchar i;clear_DS1302_WP();reset_DS1302();write_DS1302_byte(DS1302_R_ADDR);for(i=0;i<7;i++){timedata[i]=read_DS1302_byte();delay(10);}SDA=0;RST=1;set_DS1302_WP();}/****************************************//*LCD1602 函数体*//****************************************///uchar code table[]="Time: ";//uchar code table1[]="Data:20";uchar code week[]="MonTueWenThuFriSatSun";void write_LCD1602_cmd(uchar del) // 写入命令函数{RS=0;//RS=0时，一个高脉冲读取命令RW=0;E=0; //可以省略不写delay_1ms(5);P0=del;delay_1ms(5);E=1; //E从0到1再跳变到0，即一个高脉冲delay_1ms(5);E=0;}void write_LCD1602_data(uchar del) //写入数据函数{RS=1; //RS=1时，一个高脉冲读取数据RW=0;E=0;delay_1ms(5);P0=del;delay_1ms(5);E=1;//E从0到1再跳变到0，即一个高脉delay_1ms(5);E=0;}void LCD1602_init(){write_LCD1602_cmd(0x38);write_LCD1602_cmd(0x0e);write_LCD1602_cmd(0x06);//wcmd(0x80); //命令数据0x80是让液晶从第一位开始显示}/********************************************************/ /* 温度传感器DS18B20 对温度的采集*//********************************************************/ uchar Reset_DS18B20(void){uchar deceive_ready;DQ = 0;delay(29);DQ = 1;delay(3);deceive_ready = DQ;delay(25);return(deceive_ready);}uchar read_DS18B20_bit(void){uchar i;DQ = 0;DQ = 1;for(i=0; i<3; i++);return(DQ);}void write_DS18B20_bit(uchar bitval){DQ=0;if(bitval==1)DQ=1;delay(5);DQ=1;}uchar read_DS18B20_byte(void){uchar i,m,receive_data;m = 1;receive_data = 0;for(i=0; i<8; i++){if(read_DS18B20_bit()){receive_data = receive_data + (m << i);}delay(6);}return(receive_data);}void write_DS18B20_byte(uchar val){uchar i,temp;for(i=0; i<8; i++){temp = val >> i;temp = temp & 0x01;write_DS18B20_bit(temp);delay(5);}}void main(){uint temp;//DS18B20LCD1602_init();set_time(&time1);while(1){Reset_DS18B20();write_DS18B20_byte(jump_ROM);write_DS18B20_byte(start);Reset_DS18B20();write_DS18B20_byte(jump_ROM);write_DS18B20_byte(read_EEROM);TMPL_DS18B20 = read_DS18B20_byte();TMPH_DS18B20 = read_DS18B20_byte();temp = TMPL_DS18B20/16 + TMPH_DS18B20*16;m = table[temp/10%10];n = table[temp%10];/* if(temp>32|temp<20) //蜂鸣器报警！！！{Bell=0;delay_1ms(200);Bell=1;} */read_time(&time1);write_LCD1602_cmd(0x80);write_LCD1602_data(' ');write_LCD1602_data(time1[2]/16+48); //时write_LCD1602_data(time1[2]%16+48);write_LCD1602_data(':');write_LCD1602_data(time1[1]/16+48); // 分write_LCD1602_data(time1[1]%16+48);write_LCD1602_data(':');write_LCD1602_data(time1[0]%16+48);write_LCD1602_data(' ');write_LCD1602_cmd(0x80+12); //英文缩写星期switch(time1[5]%16) //{case 1:write_LCD1602_data(week[0]);write_LCD1602_data(week[1]);write_LCD1602_data(week[2]);break;case 2:write_LCD1602_data(week[3]);write_LCD1602_data(week[4]);write_LCD1602_data(week[5]);break;case 3:write_LCD1602_data(week[6]);write_LCD1602_data(week[7]);write_LCD1602_data(week[8]);break;case 4:write_LCD1602_data(week[9]);write_LCD1602_data(week[10]);write_LCD1602_data(week[11]);break;case 5:write_LCD1602_data(week[12]);write_LCD1602_data(week[13]);write_LCD1602_data(week[14]);break;case 6:write_LCD1602_data(week[15]);write_LCD1602_data(week[16]);write_LCD1602_data(week[17]);break;case 7:write_LCD1602_data(week[18]);write_LCD1602_data(week[19]);write_LCD1602_data(week[20]);break;}write_LCD1602_cmd(0x80+0x40);write_LCD1602_data(2+48); //显示2write_LCD1602_data(0+48); //显示0write_LCD1602_data(time1[6]/16+48); //显示12年write_LCD1602_data(time1[6]%16+48);write_LCD1602_data('-');write_LCD1602_data(time1[4]/16+48); //月write_LCD1602_data(time1[4]%16+48);write_LCD1602_data('-');write_LCD1602_data(time1[3]%16+48);write_LCD1602_data(' ');write_LCD1602_data(m); //温度write_LCD1602_data(n);//write_LCD1602_data(temp/10%10+48);//直接转换为LCD字型码(ASCII码)显示温度//write_LCD1602_data(temp%10+48);write_LCD1602_data(0xdf);write_LCD1602_data('C');}}。

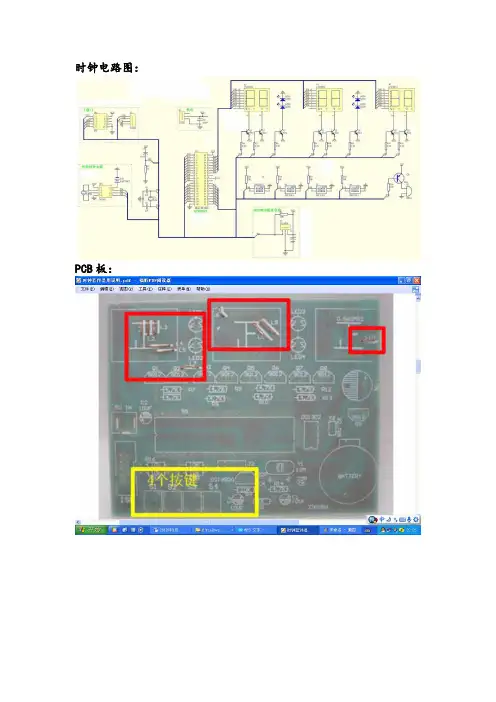

时钟电路图:*■11PCB板:酱时井務ft是用诵m-pdfMerisi 口叵因Fjr 齐舱 C ：s ® 工细理沖缶皿ndm - * TfS ' 4' 包田U i > 'ir ft ZS:MZ fH钟些fl是用说町-Pdf Wirrcf闻礒雜sbit dis_ bitlsbit dis_ bit2sbit dis_ bit3sbit dis_ bit4sbit dis_ bit5sbit dis_ bit6sbit ledl _bitsbit led2 ! bit=P2A7; II定义数码管控制口=P2A6; II定义数码管控制口=卩2八4; II定义数码管控制口=卩2八3; II定义数码管控制口=P2A1; II定义数码管控制口=P2A0; II定义数码管控制口=P2A2; II定时LED勺控制口=P2A5; II定时LED勺控制口单片机程序:/*===================================================================调试要求：1. MCU:AT89S52 芯片或AT89C522. 晶振:12MHz功能：多功能时钟+温度计/#inelude <reg52. h>#inelude vintrins . h>訂开始 LJ-雲匕®务如1痒3月计ttVl. •呈T』d"吐拠席射■ w耳pg文宇■［豹…SS时軽件思冃说#define uehar #define uint unsigned char unsigned intsbit s1_bit =P1A 0; // 定义S1 控制口 sbit s2_bit =P01； // 定义 S2控制口 sbit s3_bit =P02; // 定义 S3控制口 sbit dq_ds18b20 =P3A3;// 定义控制 DS18B20 sbit speak =P3A7; //定义蜂鸣器控制口sbit clk_ds1302 =P3A6; // 定义控制 DS1302勺时钟线 sbit io_ds1302 =P3A5;//定义控制DS1302勺串行数据 sbit rest_ds1302 =P3A4;#define smg_data P0 //定义数码管数据口void delay_3us(); //3US 的延时程序 void delay_8us(ui nt t);//8US 延时基准程序void delay_50us(ui nt t); //void display1(uchar dis_data); void display2(uchar dis_data); void display3(uchar dis_data); void display4(uchar dis_data); void display5(uchar dis_data); void display6(uchar dis_data);void init_t0(); //定时器0初始化函数 void dis_led(); //LED 处理函数 void judge_s1(); //S1 按键处理函数void judge_s2(); //S2 按键处理函数 void judge_s3(); //S3 按键处理函数void dis(uchar s6,uchar s5,uchar s4,uchar s3,uchar s2,uchar s1); 示子程序 void dis_sa n( uchar s6,uchar s5,uchar s4,uchar s3,uchar s1,uchar san); 〃闪烁显示子程序 void judge_dis(); //显示处理函数 void judge_clock(); // 显示处理函数 void set_ds1302(); // 设置时间void get_ds1302();// 读取当前时间void w_1byte_ds1302(uchar t); // 向 DS130写一个字节的数据 uchar r_1byte_ds1302(); // 从DS130读一个字节的数据//DS18B20测温函数定义延时50*T 微妙函数的声明//数码管1显示子程序 //数码管2显示子程序 //数码管3显示子程序 //数码管4显示子程序 //数码管5显示子程序 //数码管6显示子程序//显 s2,ucharvoid w_1byte_ds18b20(uchar value); // 向DS18B2写一个字节ucharr_1byte_ds18b20( void ); // 从DS18B2读取一个字节的数据voidrest_ds18b20( void ); //DS18B20复位程序void readtemp_ds18b20( void ); // 读取温度void dis_temp(); //温度显示函数//共阳数码管断码表const uchar tabl1[16] ={ 0xc0,0xf9,0xa4,0xb0,0x99,0x92,// 0 1 2 3 4 50x82,0xf8,0x80,0x90,0x86,0x87,0xFF,//6 7 8 9 E T B0xc6,0xbf,0xff };// C -const uchar tabl3[] ={ 0x00,0x01,0x01,0x02,0x03,0x03,0x04,0x04,0x05,0x06,0x06,0x07,0x08,0x08,0x09,0x09 };uchar t0_crycle;uchar hour_co un t, minu te_c oun t,sec on d_co un t,msec ond_count;uchar clock_hour,clock_m inu te;uchar coun tdow n_sec ond;uchar coun tdow n_hour,co un tdow n_min ute;uchar clock_en; //闹钟关闭和开启的标志，1开启，0关闭uchar flag1,sec on d_flag,za ncun 1,za ncun 2,za ncun3;uchar zancun4 ,za ncun 5,za ncun 6,za ncun7;uchar clock_flag,co un tdow n_flag;uchar msec on d_mi nute,msec on d_sec on d,mseco nd_mseco nd,mseco nd_flag; // 秒表相关参数uint speak_c ount;uchar templ,temph,temp_flag;uchar t_b,t_s,t_g,t_x,temp_flag2; //从左到右分别存储温度百位，十位，个位，小数位uchar tab23[3]; 〃二{0x40,0x59,0x23,0x28,0x11,0x06,0x09};// 上电时默认的时间//主程序void main(){P3 =0x00;flag1 =0;zancun3 =0;msecond_minute =0; //置秒表相关参数为0msecond_second =0;msec on d_msec ond =0;speak =1;//关闭蜂鸣器speak_co unt =0;clock_hour =0;clock_m inute =0;clock_flag =0;countdown_flag =0; //倒计时标志位为0clock_en =0;//开机时默认关闭闹钟ini t_t0();TRO =1;//// set_ds1302();〃设置DS1302勺初始时间//接下来开始编写让数码管显示的程序while (1){get_ds1302();judge_dis(); // 显示处理judge_s1();judge_s2();judge_s3();judge_clock(); //闹钟处理程序} _}void timerO() interrupt 1{TH0=(65536-50000)/256;TL0=(65536 - 50000)%256; t0_crycle ++;if (t0_crycle ==2) // 0.1 秒{t0_crycle =0;msec on d_flag =1;msec ond_count ++;if (msecond_count==10)//1 秒{ _msec on d_co unt =0;sec on d_flag =1;}}}//**************************************************//显示处理函数void judge_dis(){if (flag1 ==0){if (second_flag ==1){ _zancun7 ++;sec on d_flag =0;} _if (zancun7 <1){if (temp_flag2 ==1){ 一readtemp_ds18b20(); // 读取温度temp_flag2 =0;厂dis_temp(); //温度显示函数}if (zancun7 >=1){temp_flag2 =1;zancun4 =hour_count &0xf0;zancun4 >>=4;zancun5 =minute_count&0xf0;zancun5 >>=4;zancun6 =sec on d_co unt&0xf0;zancun6 >>=4;dis(za ncun4 ,hour_co unt &0x0f,za ncun5,minu te_co unt &0x0f,za ncun 6,sec ond_ cou nt &0x0f);dis_led();if (zancun7 ==5)zancun7 =0;}}if (flag1 !=0){switch (flag1){case 1:dis(5,10,11,1,12,12); // 显示SET1led1_bit =1;led2_bit =1;break;case 2:dis(5,10,11,2,12,12); // 显示SET2break;case 3:dis(5,10,11,3,12,12); // 显示SET3break;case 4:dis(5,10,11,4,12,12); // 显示SET4break;case 5:dis(5,10,11,5,12,12); // 显示SET5break;case 6:dis_san(zancun1 / 10,zancunl %10,zancun2/ 10,zancun2 %0,12,12,1); break;case 7:dis_san(zancun1 / 10,zancunl %10,zancun2/ 10,zancun2 %0,12,12,2); break;case 8:dis_san(zancun1 / 10,zancunl %10,zancun2/ 10,zancun2 %0,12,12,3); break;case 9: //进入修改时间，时间分位个位闪烁dis_san(zancun1 / 10,zancunl %10,zancun2/ 10,zancun2 %0,12,12,4); break;case 10: //进入修改闹钟，闹钟小时十位闪烁dis_san(zancunl / 10,zancunl %10,zancun2/ 10,zancun2 %0,12,zancun3,1); break;case 11://进入修改闹钟，闹钟小时个位闪烁dis_san(zancun1 / 10,zancunl %10,zancun2/ 10,zancun2%0,12,zancun3,2); break;case 12: //进入修改闹钟，闹钟小时十位闪烁dis_sa n(zan cu n1 / 10,za ncun1 %10,za ncun 2/ 10,za ncu n2%0,12,za ncun 3,3);break;case 13: //进入修改闹钟，闹钟小时个位闪烁dis_sa n(zan cu n1 / 10,za ncun1 %10,za ncun 2/ 10,za ncu n2%0,12,za ncun 3,4);break;case 14: //进入修改闹钟的开关dis_sa n(zan cu n1 / 10,za ncun1 %10,za ncun 2/ 10,za ncu n2%0,12,za ncun 3,6);break;case 15:dis_sa n(zancun1 / 10,za ncun1 %10,za ncun 2/ 10,za ncun 2%0,za ncun3/ 10,za ncun 3%10,1);break;case 16:dis_san(zancun1 / 10,zancunl %10,zancun2/10,zancun2%0,zancun3/ 10,zancun3%10,2);break;case 17:dis_san(zancun1 / 10,zancunl %10,zancun2/ 10,zancun2%0,zancun3/ 10,zancun 3%10,3);break;case 18:dis_sa n(zancun1 / 10,za ncun1 %10,za ncun 2/ 10,za ncun 2%0,za ncun3/ 10,za ncun 3%10,4);break;case 19:dis_sa n(zancun1 / 10,za ncun1 %10,za ncun 2/ 10,za ncun 2%0,za ncun3/ 10,za ncun 3%10,5);break;case 20:dis_sa n(zancun1 / 10,za ncun1 %10,za ncun 2/ 10,za ncun 2%0,za ncun3/ 10,za ncun 3%10,6);break;case 21:if (second_flag ==1){ _sec on d_flag =0;countdown_second --;if (countdown_second ==255){ _coun tdow n_sec ond =59;countdown_minute --;if (countdown_minute ==255){ _coun tdow n_min ute =59;countdown_hour --;if (countdown_hour ==255){flag1 =22;coun tdow n_min ute =0;coun tdow n_hour =0;coun tdow n_sec ond =0;coun tdow n_flag=1;_ } } } }dis(countdown_hour / 10,countdown_hour %10,countdown_minute / 10,countdown _minute%10,countdown_second/ 10,countdown_second%10); //break; case 22:{ speak =1;}dis(countdown_hour / 10,countdown_hour %10,countdown_minute / 10,countdown _minute%10,countdown_second/ 10,countdown_second%10); //break; case 23: dis(msecond_minute / 10,msecond_minute%10,msecond_second/ 10,msecond_sec on d%10,mseco nd_msec on d%0,12);break; case 24:if (msecond_flag ==1) { _msec on d_flag =0; msec on d_msec ond ++;if (msecond_msecon (==10){msec on d_msec ond =0; msec on d_sec ond ++;if (msecond_second==60) { _msecond_second =0; msec ond_minute ++;if (countdown_flag { _speak=0;if (second_flag { _sec on d_flag coun tdow n_flag} _ } else>0 &&countdown_flag <7)==1) =0； ++；if (msecond_minute==1OO) { _msec ond_minute =99;flagl =23;}}}}dis(msecond_minute / 10,msecond_minute%10,msecond_second/ 10,msecond_sec on d%10,mseco nd_msec on d%0,12);break;case 25:dis(zancun3 / 10,zancun3 %0,zancun2 / 10,zancun2 %10,zancun1 /10,zancun1 %0 );break;default :break;}}}//**************************************************〃S1按键处理函数void judge_s1(){ _s1_bit =1;//置IO为1,准备读入收据if (s1_bit ==0)//判断是否有按键按下{delay_50us(1); //延时，去除机械抖动if (s1_bit ==0){switch (flag1){case 0:case 1:case 2:case 3:case 4:case 6:case 7:case 8:case 10:case 11:case 12:case 13:case 15:case 16:case 17:case 18:case 19: flag1++;break;case 9: flag1=6;break;case 14: flag1=10;break;case 20: flag1=15;break;case 5:case 21:case 22:case 23: //系统从秒表状态复位case 24: //系统从秒表状态复位case 25: //系统从计数器复位flag1 =0;break;default :break;}while (s1_bit ==0){ _judge_dis();}〃等待按键释放}}}〃************************************************** 〃S2按键处理函数void judge_s2(){ _s2_bit =1; //置IO为1,准备读入收据if (s2_bit ==0)//判断是否有按键按下=0;{delay_50us(1); //延时，去除机械抖动 if (s2_bit ==0) { switch (flagl) { flag1 =6; zancun4 =hour_count &0xf0;zancun4 >>=4; zancun6 =hour_count &0x0f;zancun1=zancun4*10+zancun6; //zancun 1=hour_co unt; zancun5 =minute_count &0xf0; zancun5 >>=4; zancun6 =minute_count &0x0f; zancun2 =za ncun5* 10+za ncun6; case 1: //在显示SET 状态下按S2牛，进入修改时间 // zancun2=minu te_co unt; break; case 2: //在显示SET2犬态下按S2,进入设置闹钟 zancunl =clock_hour; zancun2 =clock_m inu te; flagl =10; break; case 6: //修改时钟小时十位状态下按 case 7: //修改时钟小时个位状态下按 case 8: //修改时钟分钟十位状态下按 case 9: //修改时钟分钟个位状态下按 〃zancun4=za ncun 1/10; 测S:SM tab23[2] =zancun1/10* 16+za ncu n1%10; tab23[1] hour_c ount minu te_c ount sec ond_co unt tab23[0]set_ds1302(); flag1//zancun 5=za ncun2&0 xf0; //zancun 5>>=4; =zancun2/10* 16+za ncu n2%10; =tab23[2]; =tab23[1]; =0; //设置DS130的初始时间 =0;break; case 10: //修改闹钟小时十位状态下按S2case 11: //修改闹钟小时个位状态下按S2case 12: //修改闹钟分钟十位状态下按S2 case 13: //修改闹钟分钟个位状态下按S2 case 14: //修改闹钟使能状态下按S2clock_hour clock_m inute clock_e n flag1=zancun1; =zancun2; =zancun3;=0;break;case 3:flagl =15;zancunl =co un tdow n_hour;zancun2 =co un tdow n_minu te;zancun3 =co un tdow n_sec ond;break;case 15:case 16:case 17:case 18:case 19:case 20:coun tdow n_hour =zancun1;coun tdow n_minute =za ncun2;coun tdow n_sec ond =za ncun3;flag1 =21;coun tdow n_flag =0;break;case 22:flag1 =21;break;case 21:flag1 =22;break;case 4:flag1 =23; //秒表暂停msec ond_minute =0;msecond_second =0;msec on d_msec ond =0;break;case 23:flag1 =24;break;case 24:flag1 =23;break;case 5:flagl =25;//进入计数器模式zancunl =0;zancun2 =0;zancun3 =0;break; default :break;}while (s2_bit ==0){ _judge_dis();}//等待按键释放}}}//**************************************************//S3按键处理函数void judge_s3(){ _s3_bit =1;//置IO为1,准备读入收据if (s3_bit ==0)//判断是否有按键按下{delay_50us(1); //延时，去除机械抖动if (s3_bit ==0){ _switch (flag1){case 6: //修改时间小时的十位数zancun1 +=10;if (zancun1 >=24)zancun1 =zancun 1%10;break;case 7: //修改时间小时的个位数za ncun1 =za ncu n1/10* 10+(za ncun1 %10+1) %10;if (zancun1 >=24)zancun1 =20;break;case 8: //修改时间分钟的十位数zancun2 +=10;if (zancun2 >=60)zancun2-=60;break;case 9: //修改时间分钟的个位数za ncun2 =za ncun2/10* 10+(za ncun2 %10+1) %10;break;case 10: //修改闹钟小时的十位数zancunl +=10;if (zancunl >=24)zancunl =zancun 1%10; break;case 11: //修改闹钟小时的个位数zancunl =za ncu n1/10* 10+(za ncun1 %10+1) %10;if (zancun1 >=24)zancun1 =20;break;case 12: //修改闹钟分钟的十位数zancun2 +=10;if (zancun2 >=60)zancun2-=60; break;case 13: //修改闹钟分钟的个位数zan cu n2 =za ncun2/10* 10+(za ncun2 %10+1) %10;break;case 14:zancun3 A=1;break;case 15: //修改倒计时小时的十位数zancun1 +=10;if (zancun1 >=100)zancun 1 -=100; break;case 16: //修改倒计时小时的个位数zancun1 =za ncu n1/10* 10+(za ncun1 %10+1) %10;break;case 17: //修改倒计时分钟的十位数zancun2 +=10;if (zancun2 >=60)zancun2-=60; break;case 18: //修改倒计时分钟的个位数zan cu n2 =za ncun2/10* 10+(za ncun2 %10+1) %10;break;case 19: //修改倒计时秒的十位数zancun3 +=10;if (zancun3 >=60)zancun3-=60; break;case 20: //修改倒计时秒的个位数zan cu n3 =za ncun3/10* 10+(za ncun3 %10+1) %10;break;case 21:case 22: //coun tdow n_hour =zancun1;coun tdow n_minute =za ncun2;coun tdow n_sec ond =za ncun3;flagl =21;break;case 23:case 24: //秒表复位flag1 =24;msec ond_minute =0;msecond_second =0;msec on d_msec ond =0;break;case 25:zancun1 ++;if (zancun1 ==100){zancun1 =0;zancun2 ++;if (zancun2 ==100){zancun2 =0;zancun3 ++;}}break;default : break;}while (s3_bit ==0){ _judge_dis();}〃等待按键释放}}} //显示处理函数void judge_clock() {zancun4 =hour_count &0xf0;zancun4 >>=4;zancun6 =hour_count &0x0f;zancun4 *=10;zancun4 +=za ncun6;zancun5=minute_count &0xf0;if (san ==1){zancun5 >>=4;zancun6 =minute_count &0x0f;zancun5 *=10;zancun5 +=za ncun6;if (msecond_count<=5) {speak =0; speak_co unt ++;}else{speak =1;}}else{speak =1;}}〃****************************************////闪烁显示子程序void dis_sa n( uchar s6,uchar s5,uchar s4,uchar s3,uchars1,uchar san){if (clock_hour ==zancun4 &&clock_minute ==zancun5){ 一 一if (clock_en { _ speak_co unt clock_flag speak_co unt} _ } else{clock_flag =0;} _if{ (clock_flag ==1 ==1&&clock_flag ==0)=0; //开启蜂鸣器=1;=0;&&speak_count <400)s2,ucharif (msecond_count<5) { _ display1(s6);}}else{display1(s6);}if (san ==2){if (msecond_count<5) { _ display2(s5);}}else{display2(s5);}if (san ==3){if (msecond_count<5) { _ display3(s4);}}else{display3(s4);}if (san ==4){if (msecond_count<5) { _ display4(s3);}}else{display4(s3);}if (san ==5){if (msecond_count<5){ _ display5(s2);}}else{display5(s2);}if (san ==6){if (msecond_count<5){ _ display6(s1);}}else{ display6(s1);}}〃****************************************//时钟显示程序void dis(uchar s6,uchar s5,uchar s4,uchar s3,uchar s2,uchar s1) { display1(s6);display2(s5);display3(s4);display4(s3);display5(s2);display6(s1);}〃********************************************************************************************void init_tO(){ _TMOD0x01;〃设定定时器工作方式1,定时器定时50毫秒TH0=(65536-50000)/256;TL0=(65536- 50000)%256;EA=1; //开总中断ET0=1; //允许定时器0中断t0_crycle =0; //定时器中断次数计数单元}//LED处理函数void dis_led(){if (msecond_count<5){ _Ied1_bit =1;Ied2_bit =1;}else{led1_bit =0;led2_bit =0;}}〃***************************************************************//功能：把数据1显示在数码管1上void display6(uchar dis_data){ _smg_data =tabl1[dis_data]; // 送显示断码dis_bit6 =0; // 锁存数据delay_50us(40); dis_bit6 =1;}〃***************************************************************//功能：把数据1显示在数码管1上void display5(uchar dis_data){ _smg_data =tabl1[dis_data]; // 送显示断码dis_bit5 =0; // 锁存数据delay_50us(40);dis_bit5 =1;} _〃***************************************************************//功能：把数据1显示在数码管1上void display4(uchar dis_data){ _smg_data =tabl1[dis_data]; // 送显示断码dis_bit4 =0; // 锁存数据delay_50us(40);dis_bit4 =1;} 〃***************************************************************//功能：把数据1显示在数码管1上void display3(uchar dis_data){ _smg_data =tabl1[dis_data]; // 送显示断码dis_bit3 =0; // 锁存数据delay_50us(40);dis_bit3 =1;}〃***************************************************************//功能：把数据1显示在数码管1上void display1(uchar dis_data){ _smg_data =tabl1[dis_data]; // 送显示断码dis_bit1 =0; // 锁存数据delay_50us(40);dis_bit1 =1;}〃***************************************************************//功能：把数据1显示在数码管1上void display2(uchar dis_data){ _smg_data =tabl1[dis_data]; // 送显示断码dis_bit2 =0; // 锁存数据delay_50us(40);dis_bit2 =1;}〃******************************************************************* *******************************// 函数名称：void delay_50US(unsigned int t)//功能：延时50*t(us)void delay_50us(uint t){ _unsigned char j;for (;t >0;t --){for (j =19;j >0;j --);}}〃******************************************************************* ************〃8微秒延时基准程序void delay_8us(uint t){while (-- t);}************〃3微秒延时程序void delay_3us() {}〃******************************************************************* ************//子程序功能：向DS18B2写一字节的数据void w_1byte_ds18b20(uchar value){uchar i =0;for (i =0;i <8;i ++){dq_ds18b20 =1;delay_3us();dq_ds18b20 =0; delay_8us(2);if ( value & 0x01) dq_ds18b20 =1; 〃DQ = 1 delay_50us(1); // 延时50us 以上delay_8us(2);value >>=1;}dq_ds18b20 =1; //DQ = 1}//读一个字节uchar r_1byte_ds18b20( void){ 一一uchar i =0;uchar value = 0;for (i =0;i <8;i ++){value >>=1;dq_ds18b20 =0;// DQ_L;delay_3us();dq_ds18b20 =1; 〃DQ_H;delay_8us(2);if (dq_ds18b20==1) value |= 0x80;delay_8us(6); // 延时40us}dq_ds18b20 =1;return value ;}11 ・**************************************************〃ds18b20复位子程序void rest_ds18b20( void){rest:delay_3us(); // 稍做延时delay_3us();dq_ds18b20 =1;delay_3us();dq_ds18b20 =0;// DQ_L; delay_50us(11); 〃480us<T<960usdq_ds18b20 =1; // 拉高总线delay_8us(5);if (dq_ds18b20==1){return ;}delay_50us(2); // 延时90usif (dq_ds18b20==1){return ;}else{goto rest;}}〃****************************************************//读取温度void readtemp_ds18b20( void){ _uchar temp32;rest_ds18b20();w_1byte_ds18b20(0xcc); //跳过读序列号的操作w_1byte_ds18b20(0x44); // 启动温度转换delay_8us(2);rest_ds18b20();w_1byte_ds18b20(0xcc); //跳过读序列号的操作w_1byte_ds18b20(0xbe); //读取温度寄存器等(共可读9个寄存器)前两个就是温度templ =r_1byte_ds18b20();temph =r_1byte_ds18b20();if ((temph &0xf0)) //判断温度的正负性{temp_flag =0; //温度为负数标志temph =-temph;tempi =-templ;t_x =tabl3[templ & OxOf]; // 计算温度的小数temp32 =temph & OxOf;temp32 <<=4;tempi >>=4;temp32 =temp32 | tempi;t_b =temp32/100%10; //计算温度的百位数据t_s =temp32/10%0;〃计算温度的十位数据t_g =temp32%0;〃计算温度的个位数据5else //为正数{t_x =tabl3[templ & 0x0f]; // 计算温度的小数temp32 =temph & 0x0f;temp32 <<=4;templ >>=4;temp32 =temp32 | templ;t_b =temp32/100%10; //计算温度的百位数据t_s =temp32/10%0;〃计算温度的十位数据t_g =temp32%0;〃计算温度的个位数据temp_flag =1;} _}void dis_temp() //温度显示函数{ _if (temp_flag =1){ _if (t_b ==0){dis(12,12,t_s,t_g,13,12);}else{dis(12,t_b,t_s,t_g,13,12);}}else{dis(14,t_b,t_s,t_g,13,12);}}/ / """""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""" / / , ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ############ //;子程序名：w_1byte_ds1302//；功能：向DS130写一个字节的数据void w_1byte_ds1302(uchar t){uchar i;for (i =0;i <8;i ++){if (t & 0x01){io_ds1302=1;}else{io_ds1302 =0;}clk_ds1302 =1;delay_3us();delay_3us();clk_ds1302 =0;delay_3us();delay_3us();t >>=1;}}/ / , ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ######//;子程序名：r_1byte_ds1302()//;功能：从DS130读一个字节的数据uchar r_1byte_ds1302(){ 一一uchar i,temp11 =0;io_ds1302 =1;//置10为1,准备读入数据for (i =0;i <8;i ++){temp11 >>=1;if (io_ds1302) temp11 |= 0x80;clk_ds1302 =1;delay_3us();delay_3us();clk_ds1302 =0;delay_3us();}return (temp11);}/ / """"""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""/ / , JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ """""""""""""""ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff//;子程序名：setbds1302//;功能：设置DS130初始时间,并启动计时void set_ds1302(){uchar i,j;rest_ds1302 =0;delay_3us();clk_ds1302 =0;delay_3us();rest_ds1302 =1;delay_3us();w_1byte_ds1302(0x8e); // 写控制命令字delay_3us();w_1byte_ds1302(0x00); // 写保护关闭clk_ds1302 =1;delay_3us();for (i =0,j =0x80;i <7;i ++,j +=2){rest_ds1302 =0;delay_3us();clk_ds1302 =0;delay_3us();rest_ds1302 =1;delay_3us();w_1byte_ds1302(j);delay_3us();w_1byte_ds1302(tab23[i]);delay_3us();delay_3us();clk_ds1302 =1;delay_3us();rest_ds1302 =0;delay_3us();delay_3us();} _rest_ds1302 =0;delay_3us();clk_ds1302 =0;delay_3us();rest_ds1302 =1;delay_3us();w_1byte_ds1302(0x8e); delay_3us();w_1byte_ds1302(0x80); clk_ds1302 =1;delay_3us();rest_ds1302 =0;delay_3us();}/ / """"""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""" / / , ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff //；子程序名：get1302void get_ds1302(){ _uchar temp11[7],i,j;for (i =0;i <7;i ++){temp11[i] =0;}for (i =0,j =0x81;i <7;i ++,j +=2){rest_ds1302 =0;delay_3us();clk_ds1302 =0;delay_3us();delay_3us();w_1byte_ds1302(j);temp11[i] =r_1byte_ds1302();delay_3us();clk_ds1302 =1;delay_3us();rest_ds1302 =0;delay_3us();} _if (temp11[0] != 0xff){second_count =temp11[0]; }if (temp11[1] != 0xff) // 数据验证{minute_count =temp11[1]; }if (temp11[2] != 0xff) // 数据验证{hour_count =temp11[2]; }// date=temp[3];//mon th=temp[4];// week=temp[5];//year=temp[6];}/*===================================================================调试要求：1. MCU:AT89S52 芯片或AT89C522. 晶振:12MHz功能：多功能时钟+温度计/#inelude <reg52. h>#inelude vintrins . h>sbit dis_bit1 =P2A 7; //定义数码管控制口sbit dis_bit2 =卩2八6;//定义数码管控制口sbit dis_bit3 =卩2八4;//定义数码管控制口sbit dis_bit4 =卩2八3;//定义数码管控制口sbit dis_bit5 =卩2八1； //定义数码管控制口sbit dis_bit6 =P2A0； //定义数码管控制口sbit led1_bit =卩2八2; // 定时 LED 勺控制口sbit led2_bit =卩2八5; // 定时 LED 勺控制口sbit s1_bit =P1A0; // 定义S1 控制口sbit s2_bit =P01； // 定义 S2空制口sbit s3_bit =P02; // 定义 S3控制口sbit dq_ds18b20 =P3A3;// 定义控制 DS18B20 sbit speak =P3A7; //定义蜂鸣器控制口sbit clk_ds1302 =P3A6; // 定义控制 DS1302勺时钟线 sbit io_ds1302 =P3A5;//定义控制DS1302勺串行数据sbit rest_ds1302 =P3A4;#define smg_data P0 //定义数码管数据口 void delay_3us(); //3US 的延时程序 void delay_8us(ui nt t); //8US 延时基准程序void delay_50us(ui nt t); // void display1(uehardis_data); voiddisplay2(uehar dis_data); void display3(uehar dis_data); void display4(uehar dis_data); void display5(uehar dis_data); void display6(uehar dis_data);void init_t0(); //定时器0初始化函数void dis_led(); //LED 处理函数void judge_s1();//S1 按键处理函数 void judge_s2(); //S2 按键处理函数void judge_s3(); //S3 按键处理函数 void dis(uehar s6,uehar s5,uehar s4,uehar s3,uehar s2,uehar s1); 示子程序 void dis_sa n( uchar s6,uehar s5,uehar s4,uehar s3,uehars1,uchar san); 〃闪烁显示子程序void judge_dis(); //显示处理函数void judge_clock(); // 显示处理函数void set_ds1302(); // 设置时间void get_ds1302(); // 读取当前时间#define uehar#define uintunsigned char unsigned int延时50*T 微妙函数的声明//数码管1显示子程序 //数码管2显示子程序 //数码管3显示子程序//数码管4显示子程序//数码管5显示子程序//数码管6显示子程序 //显s2,ueharvoid w_1byte_ds1302(uchar t); // 向DS130写一个字节的数据uchar r_1byte_ds1302(); // 从DS130读一个字节的数据〃*******************************************************************//DS18B20测温函数定义void w_1byte_ds18b20(uchar value); // 向DS18B2写一个字节ucharr_1byte_ds18b20( void ); // 从DS18B2读取一个字节的数据voidrest_ds18b20( void ); //DS18B20复位程序void readtemp_ds18b20( void ); // 读取温度void dis_temp(); //温度显示函数//共阳数码管断码表const uchar tabl1[16] ={ 0xc0,0xf9,0xa4,0xb0,0x99,0x92,// 0 1 2 3 4 50x82,0xf8,0x80,0x90,0x86,0x87,0xFF,//6 7 8 9 E T B0xc6,0xbf,0xff };// C -const uchar tabl3[] ={ 0x00,0x01,0x01,0x02,0x03,0x03,0x04,0x04,0x05,0x06,0x06,0x07,0x08,0x08,0x09,0x09 };uchar t0_crycle;uchar hour_co un t, minu te_c oun t,sec on d_co un t,msec ond_count;uchar clock_hour,clock_m inu te;uchar coun tdow n_sec ond;uchar coun tdow n_hour,co un tdow n_min ute;uchar clock_en; //闹钟关闭和开启的标志，1开启，0关闭uchar flag1,sec on d_flag,za ncun 1,za ncun 2,za ncun3;uchar zancun4 ,za ncun 5,za ncun 6,za ncun7;uchar clock_flag,co un tdow n_flag;uchar msec on d_mi nute,msec on d_sec on d,mseco nd_mseco nd,mseco nd_flag; // 秒表相关参数uint speak_c ount;uchar templ,temph,temp_flag;uchar t_b,t_s,t_g,t_x,temp_flag2; //从左到右分别存储温度百位，十位，个位，小数位上电时默认的uchar tab23[3]; 〃二{0x40,0x59,0x23,0x28,0x11,0x06,0x09};//时间//主程序void main(){P3 =0x00;flag1 =0;zancun3 =0;msecond_minute =0; //置秒表相关参数为0msecond_second =0;msec on d_msec ond =0;speak =1;//关闭蜂鸣器speak_co unt =0;clock_hour =0;clock_m inute =0;clock_flag =0;countdown_flag =0; //倒计时标志位为0clock_en =0;//开机时默认关闭闹钟ini t_t0();TR0 =1;//// set_ds1302();〃设置DS130的初始时间//接下来开始编写让数码管显示的程序while (1){get_ds1302();judge_dis(); // 显示处理judge_s1();judge_s2();judge_s3();judge_clock(); //闹钟处理程序} _}void timer0() interrupt 1{TH0=(65536-50000)/256;TL0=(65536- 50000)%256;t0_crycle ++;if (t0_crycle ==2) // 0.1 秒{t0_crycle =0;msec on d_flag =1;msec ond_count ++;if (msecond_count==10)//1 秒。

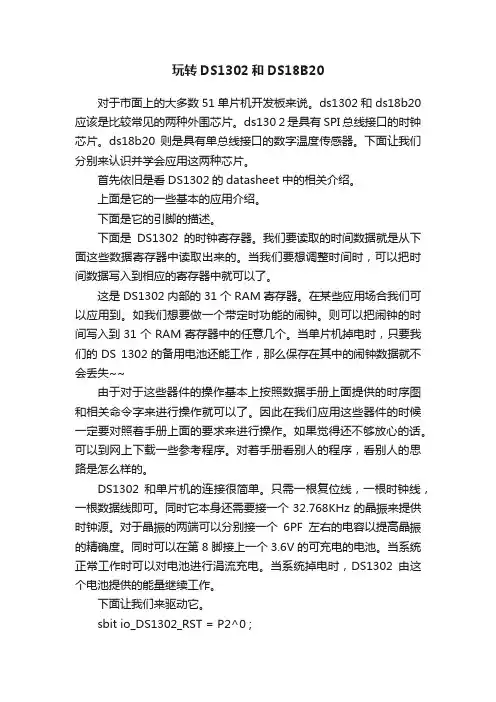

玩转DS1302和DS18B20对于市面上的大多数51单片机开发板来说。

ds1302和ds18b20应该是比较常见的两种外围芯片。

ds130 2是具有SPI总线接口的时钟芯片。

ds18b20则是具有单总线接口的数字温度传感器。

下面让我们分别来认识并学会应用这两种芯片。

首先依旧是看DS1302的datasheet中的相关介绍。

上面是它的一些基本的应用介绍。

下面是它的引脚的描述。

下面是DS1302的时钟寄存器。

我们要读取的时间数据就是从下面这些数据寄存器中读取出来的。

当我们要想调整时间时，可以把时间数据写入到相应的寄存器中就可以了。

这是DS1302内部的31个RAM寄存器。

在某些应用场合我们可以应用到。

如我们想要做一个带定时功能的闹钟。

则可以把闹钟的时间写入到31个RAM寄存器中的任意几个。

当单片机掉电时，只要我们的DS 1302的备用电池还能工作，那么保存在其中的闹钟数据就不会丢失~~由于对于这些器件的操作基本上按照数据手册上面提供的时序图和相关命令字来进行操作就可以了。

因此在我们应用这些器件的时候一定要对照着手册上面的要求来进行操作。

如果觉得还不够放心的话。

可以到网上下载一些参考程序。

对着手册看别人的程序，看别人的思路是怎么样的。

DS1302和单片机的连接很简单。

只需一根复位线，一根时钟线，一根数据线即可。

同时它本身还需要接一个32.768KHz的晶振来提供时钟源。

对于晶振的两端可以分别接一个6PF左右的电容以提高晶振的精确度。

同时可以在第8脚接上一个3.6V的可充电的电池。

当系统正常工作时可以对电池进行涓流充电。

当系统掉电时，DS1302由这个电池提供的能量继续工作。

下面让我们来驱动它。

sbit io_DS1302_RST = P2^0 ;sbit io_DS1302_IO = P2^1 ;sbit io_DS1302_SCLK = P2^2 ;//-------------------------------------常数宏---------------------------------//#define DS1302_SECOND_WRITE 0x80 //写时钟芯片的寄存器位置#define DS1302_MINUTE_WRITE 0x82#define DS1302_HOUR_WRITE 0x84#define DS1302_WEEK_WRITE 0x8A#define DS1302_DAY_WRITE 0x86#define DS1302_MONTH_WRITE 0x88#define DS1302_YEAR_WRITE 0x8C#define DS1302_SECOND_READ 0x81 //读时钟芯片的寄存器位置#define DS1302_MINUTE_READ 0x83#define DS1302_HOUR_READ 0x85#define DS1302_WEEK_READ 0x8B#define DS1302_DAY_READ 0x87#define DS1302_MONTH_READ 0x89#define DS1302_YEAR_READ 0x8D//-----------------------------------操作宏----------------------------------//#define DS1302_SCLK_HIGH io_DS1302_SCLK = 1 ;#define DS1302_SCLK_LOW io_DS1302_SCLK = 0 ;#define DS1302_IO_HIGH io_DS1302_IO = 1 ;#define DS1302_IO_LOW io_DS1302_IO = 0 ;#define DS1302_IO_READ io_DS1302_IO#define DS1302_RST_HIGH io_DS1302_RST = 1 ;#define DS1302_RST_LOW io_DS1302_RST = 0 ;/******************************************************* 保存时间数据的结构体*******************************************************/struct{uint8 Second ;uint8 Minute ;uint8 Hour ;uint8 Day ;uint8 Week ;uint8 Month ;uint8 Year ;}CurrentTime ;/************************************************************** **************** * Function: static void v_DS1302Write_f( uint8 Content ) * * Description:向DS1302写一个字节的内容* * Parameter:uint8 Content : 要写的字节** **************************************************************** ***************/static void v_DS1302Write_f( uint8 Content ){uint8 i ;for( i = 8 ; i > 0 ; i-- ){if( Content & 0x01 ){DS1302_IO_HIGH}else{DS1302_IO_LOW}Content >>= 1 ;DS1302_SCLK_HIGHDS1302_SCLK_LOW}}/************************************************************** **************** * Function: static uint8 v_DS1302Read_f( void ) * * Description: 从DS1302当前设定的地址读取一个字节的内容* * Parameter: ** Return: 返回读出来的值(uint8) **************************************************************** ***************/ static uint8 v_DS1302Read_f( void ){uint8 i, ReadValue ;DS1302_IO_HIGHfor( i = 8 ; i > 0 ; i-- ){ReadValue >>= 1 ;if( DS1302_IO_READ ){ReadValue |= 0x80 ;}else{ReadValue &= 0x7f ;}DS1302_SCLK_HIGHDS1302_SCLK_LOW}return ReadValue ;}/************************************************************** ***************** Function: void v_DS1302WriteByte_f( uint8 Address, uint8 Content ) ** Description: 从DS1302指定的地址写入一个字节的内容** Parameter: Address: 要写入数据的地址** Content: 写入数据的具体值** Return: * ******************************************************************* ***********/void v_DS1302WriteByte_f( uint8 Address, uint8 Content ){DS1302_RST_LOWDS1302_SCLK_LOWDS1302_RST_HIGHv_DS1302Write_f( Address ) ;v_DS1302Write_f( Content ) ;DS1302_RST_LOWDS1302_SCLK_HIGH}/************************************************************** ***************** Function: uint8 v_DS1302ReadByte_f( uint8 Address ) ** Description:从DS1302指定的地址读出一个字节的内容** Parameter:Address: 要读出数据的地址** ** Return: 指定地址读出的值(uint8) **************************************************************** ***************/uint8 v_DS1302ReadByte_f( uint8 Address ){uint8 ReadValue ;DS1302_RST_LOWDS1302_SCLK_LOWDS1302_RST_HIGHv_DS1302Write_f( Address ) ;ReadValue = v_DS1302Read_f() ;DS1302_RST_LOWDS1302_SCLK_HIGHreturn ReadValue ;}/************************************************************** ***************** Function: void v_ClockInit_f( void ) ** Description:初始化写入DS1302时钟寄存器的值(主程序中只需调用一次即可) * * Parameter:** ** Return: **************************************************************** ***************/void v_ClockInit_f( void ){if( v_DS1302ReadByte_f( 0xc1) != 0xf0 ){v_DS1302WriteByte_f( 0x8e, 0x00 ) ; //允许写操作v_DS1302WriteByte_f( DS1302_YEAR_WRITE, 0x08 ) ; //年v_DS1302WriteByte_f( DS1302_WEEK_WRITE, 0x04 ) ; //星期v_DS1302WriteByte_f( DS1302_MONTH_WRITE, 0x12 ) ; //月v_DS1302WriteByte_f( DS1302_DAY_WRITE, 0x11 ) ; //日v_DS1302WriteByte_f( DS1302_HOUR_WRITE, 0x13 ) ; //小时v_DS1302WriteByte_f( DS1302_MINUTE_WRITE, 0x06 ) ; //分钟v_DS1302WriteByte_f( DS1302_SECOND_WRITE, 0x40 ) ; //秒v_DS1302WriteByte_f( 0x90, 0xa5 ) ; //充电v_DS1302WriteByte_f( 0xc0, 0xf0 ) ; //判断是否初始化一次标识写入v_DS1302WriteByte_f( 0x8e, 0x80 ) ; //禁止写操作}}/************************************************************** ***************** Function: void v_ClockUpdata_f( void ) ** Description:读取时间数据,并保存在结构体CurrentTime中** Parameter:** ** Return:**************************************************************** ***************/void v_ClockUpdata_f( void ){CurrentTime.Second =v_DS1302ReadByte_f( DS1302_SECOND_READ ) ;CurrentTime.Minute = v_DS1302ReadByte_f( DS1302_MINUTE_READ ) ;CurrentTime.Hour = v_DS1302ReadByte_f( DS1302_HOUR_READ ) ;CurrentTime.Day = v_DS1302ReadByte_f( DS1302_DAY_READ ) ;CurrentTime.Month = v_DS1302ReadByte_f( DS1302_MONTH_READ ) ;CurrentTime.Week = v_DS1302ReadByte_f( DS1302_WEEK_READ ) ;CurrentTime.Year = v_DS1302ReadByte_f( DS1302_YEAR_READ ) ;}有了上面的这些函数我们就可以对DS1302进行操作了。

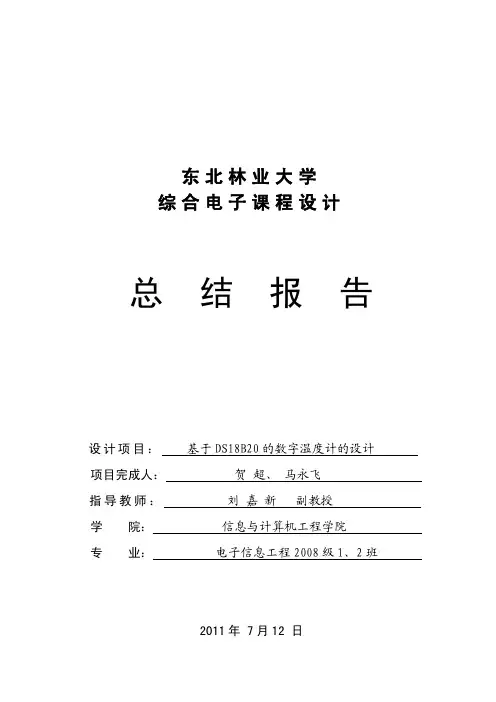

东北林业大学综合电子课程设计总结报告设计项目：基于DS18B20的数字温度计的设计项目完成人：贺超、马永飞指导教师：刘嘉新副教授学院：信息与计算机工程学院专业：电子信息工程2008级1、2班2011年 7月12 日综合电子课程设计任务书基于DS18B20的数字温度计的设计摘要随着时代的进步和发展，单片机技术已经普及到我们生活，工作，科研，各个领域，已经成为一种比较成熟的技术,本文将介绍一种基于单片机控制的数字温度计，本温度计属于多功能温度计，可以设置上下报警温度，当温度不在设置范围内时，可以报警。

国内外温度控制系统发展迅速，并在智能化、自适应、参数自整定等方面取得成果。

目前社会上温度控制大多采用智能调节器，国产调节器分辨率和精度较低，温度控制效果不是很理想，但价格便宜，国外调节器分辨率和精度较高，价格较贵。

本设计所介绍的数字温度计与传统的温度计相比，具有读数方便，测温范围广，测温准确，其输出温度采用数字显示，主要用于对测温比较准确的场所，或科研实验室使用。

该设计控制器使用单片机A T89C51，测温传感器使用DS18B20，键盘采用独立按键（功能自定义），显示器采用HD7279芯片驱动4位LED显示。

数码管以串口传送数据,实现温度显示,能准确达到以上要求。

关键词：单片机，数字控制，温度计，DS18B20，A T89C51目录摘要1 绪论 (1)1.1 课题研究的背景和意义 (1)1.2 本设计的主要技术指标及要求 (1)2 系统方案选择 (2)2.1 系统方案实现 (2)2.2 器件选型 (2)2.2.1单片机芯片的选择 (2)2.2.2温度传感器的选择 (3)2.2.3时钟芯片的选择 (3)3系统主要芯片简介 (5)3.1 AT89C51单片机芯片介绍 (5)3.2 DS18B20芯片的介绍 (5)3.3 HD7279芯片介绍 (7)3.3.1特点 (8)3.4 DS1302时钟芯片简介 (9)4系统的硬件设计及测试 (12)4.1系统的电路原理图 (12)4.2 AT89C51单片机最小系统 (13)4.3 HD7279驱动芯片应用电路 (13)4.4 开发板焊接及其测试 (14)5 系统软件设计及调试 (15)5.1 主程序流程图 (15)5.2 设定DS18B20暂存器设定值 (16)5.3 读转换后的温度 (16)5.4 读出的温度进行数据转换 (17)5.5 调试 (17)5.5.1硬件调试 (18)5.5.2软件调试 (18)6 系统联调及操作说明 (19)6.1系统联调 (19)6.2 操作说明 (19)7 总结 (20)参考文献附录1绪论1.1课题研究的背景和意义随着现代信息技术的飞速发展和传统工业改造的逐步实现，能够独立工作的温度检测和显示系统应用于诸多领域。

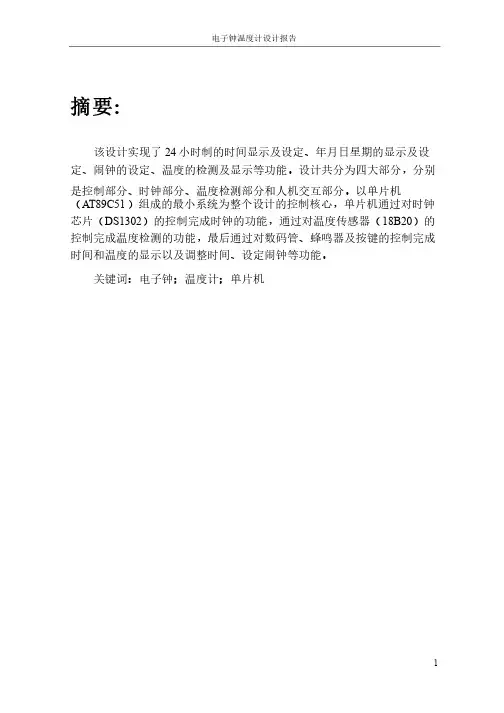

摘要: 该设计实现了24小时制的时间显示及设定、年月日星期的显示及设定、闹钟的设定、温度的检测及显示等功能。

设计共分为四大部分，分别是控制部分、时钟部分、温度检测部分和人机交互部分。

以单片机（A T89C51）组成的最小系统为整个设计的控制核心，单片机通过对时钟芯片（DS1302）的控制完成时钟的功能，通过对温度传感器（18B20）的控制完成温度检测的功能，最后通过对数码管、蜂鸣器及按键的控制完成时间和温度的显示以及调整时间、设定闹钟等功能。

时间和温度的显示以及调整时间、设定闹钟等功能。

关键词：电子钟；温度计；单片机关键词：电子钟；温度计；单片机目录目录摘要: ......................................................................................................................1 第一章 设计任务设计任务设计任务 ...................................................................................................3 第二章 电路设计电路设计电路设计 ...................................................................................................3 2.1电路方案的比较 . (3)2.2根据设计绘制框图及原理图根据设计绘制框图及原理图.........................................................................5 第三章 工作原理工作原理工作原理 ...................................................................................................7 3.1 单片机的工作原理. (7)3.2 DS18B20的工作原理 (8)3.3DS1302的工作原理 (10)3.4数码管的工作原理 (12)第四章 调试与验证调试与验证 (12)4.1程序调试 (12)4.2仿真验证 (15)参考文献 (15)附录附录.....................................................................................................................16 附录一附录一 使用说明使用说明..............................................................................................16 附录二附录二 元件清单元件清单..............................................................................................16 附录三 pcb 版图版图...............................................................................................17 附录四附录四 程序清单程序清单 (18)第一章设计设计任务1、基本要求、基本要求）能够实现时间的正确显示，并且可以对表进行调整。

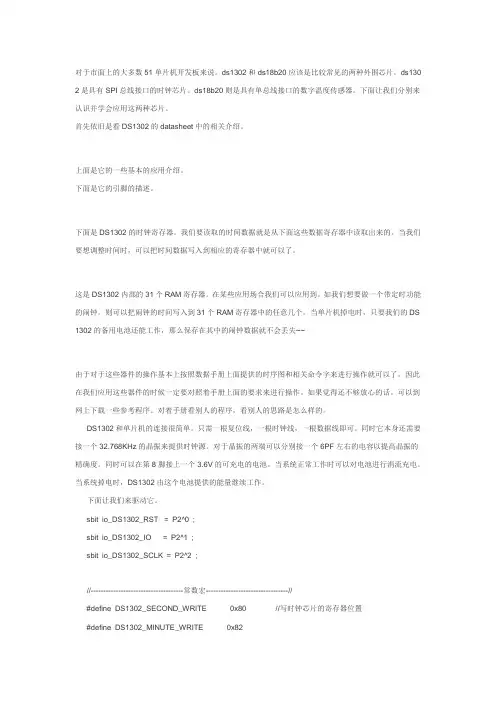

对于市面上的大多数51单片机开发板来说。

ds1302和ds18b20应该是比较常见的两种外围芯片。

ds130 2是具有SPI总线接口的时钟芯片。

ds18b20则是具有单总线接口的数字温度传感器。

下面让我们分别来认识并学会应用这两种芯片。

首先依旧是看DS1302的datasheet中的相关介绍。

上面是它的一些基本的应用介绍。

下面是它的引脚的描述。

下面是DS1302的时钟寄存器。

我们要读取的时间数据就是从下面这些数据寄存器中读取出来的。

当我们要想调整时间时，可以把时间数据写入到相应的寄存器中就可以了。

这是DS1302内部的31个RAM寄存器。

在某些应用场合我们可以应用到。

如我们想要做一个带定时功能的闹钟。

则可以把闹钟的时间写入到31个RAM寄存器中的任意几个。

当单片机掉电时，只要我们的DS 1302的备用电池还能工作，那么保存在其中的闹钟数据就不会丢失~~由于对于这些器件的操作基本上按照数据手册上面提供的时序图和相关命令字来进行操作就可以了。

因此在我们应用这些器件的时候一定要对照着手册上面的要求来进行操作。

如果觉得还不够放心的话。

可以到网上下载一些参考程序。

对着手册看别人的程序，看别人的思路是怎么样的。

DS1302和单片机的连接很简单。

只需一根复位线，一根时钟线，一根数据线即可。

同时它本身还需要接一个32.768KHz的晶振来提供时钟源。

对于晶振的两端可以分别接一个6PF左右的电容以提高晶振的精确度。

同时可以在第8脚接上一个3.6V的可充电的电池。

当系统正常工作时可以对电池进行涓流充电。

当系统掉电时，DS1302由这个电池提供的能量继续工作。

下面让我们来驱动它。

sbit io_DS1302_RST = P2^0 ;sbit io_DS1302_IO = P2^1 ;sbit io_DS1302_SCLK = P2^2 ;//-------------------------------------常数宏---------------------------------//#define DS1302_SECOND_WRITE 0x80 //写时钟芯片的寄存器位置#define DS1302_MINUTE_WRITE 0x82#define DS1302_HOUR_WRITE 0x84#define DS1302_WEEK_WRITE 0x8A#define DS1302_DAY_WRITE 0x86#define DS1302_MONTH_WRITE 0x88#define DS1302_YEAR_WRITE 0x8C#define DS1302_SECOND_READ 0x81 //读时钟芯片的寄存器位置#define DS1302_MINUTE_READ 0x83#define DS1302_HOUR_READ 0x85#define DS1302_WEEK_READ 0x8B#define DS1302_DAY_READ 0x87#define DS1302_MONTH_READ 0x89#define DS1302_YEAR_READ 0x8D//-----------------------------------操作宏----------------------------------//#define DS1302_SCLK_HIGH io_DS1302_SCLK = 1 ;#define DS1302_SCLK_LOW io_DS1302_SCLK = 0 ;#define DS1302_IO_HIGH io_DS1302_IO = 1 ;#define DS1302_IO_LOW io_DS1302_IO = 0 ;#define DS1302_IO_READ io_DS1302_IO#define DS1302_RST_HIGH io_DS1302_RST = 1 ;#define DS1302_RST_LOW io_DS1302_RST = 0 ;/******************************************************* 保存时间数据的结构体*******************************************************/struct{uint8 Second ;uint8 Minute ;uint8 Hour ;uint8 Day ;uint8 Week ;uint8 Month ;uint8 Year ;}CurrentTime ;/****************************************************************************** * Function: static void v_DS1302Write_f( uint8 Content ) * * Description:向DS1302写一个字节的内容** Parameter:uint8 Content : 要写的字节** *******************************************************************************/static void v_DS1302Write_f( uint8 Content ){uint8 i ;for( i = 8 ; i > 0 ; i-- ){if( Content & 0x01 ){DS1302_IO_HIGH}else{DS1302_IO_LOW}Content >>= 1 ;DS1302_SCLK_HIGHDS1302_SCLK_LOW}}/****************************************************************************** * Function: static uint8 v_DS1302Read_f( void ) ** Description: 从DS1302当前设定的地址读取一个字节的内容* * Parameter: ** Return: 返回读出来的值(uint8) *******************************************************************************/ static uint8 v_DS1302Read_f( void ){uint8 i, ReadValue ;DS1302_IO_HIGHfor( i = 8 ; i > 0 ; i-- ){ReadValue >>= 1 ;if( DS1302_IO_READ ){ReadValue |= 0x80 ;}else{ReadValue &= 0x7f ;}DS1302_SCLK_HIGHDS1302_SCLK_LOW}return ReadValue ;}/******************************************************************************* Function: void v_DS1302WriteByte_f( uint8 Address, uint8 Content ) ** Description: 从DS1302指定的地址写入一个字节的内容** Parameter: Address: 要写入数据的地址** Content: 写入数据的具体值** Return: * ******************************************************************************/void v_DS1302WriteByte_f( uint8 Address, uint8 Content ){DS1302_RST_LOWDS1302_SCLK_LOWDS1302_RST_HIGHv_DS1302Write_f( Address ) ;v_DS1302Write_f( Content ) ;DS1302_RST_LOWDS1302_SCLK_HIGH}/******************************************************************************* Function: uint8 v_DS1302ReadByte_f( uint8 Address ) ** Description:从DS1302指定的地址读出一个字节的内容** Parameter:Address: 要读出数据的地址** ** Return: 指定地址读出的值(uint8) *******************************************************************************/uint8 v_DS1302ReadByte_f( uint8 Address ){uint8 ReadValue ;DS1302_RST_LOWDS1302_SCLK_LOWDS1302_RST_HIGHv_DS1302Write_f( Address ) ;ReadValue = v_DS1302Read_f() ;DS1302_RST_LOWDS1302_SCLK_HIGHreturn ReadValue ;}/******************************************************************************* Function: void v_ClockInit_f( void ) ** Description:初始化写入DS1302时钟寄存器的值(主程序中只需调用一次即可) * * Parameter:** ** Return: *******************************************************************************/void v_ClockInit_f( void ){if( v_DS1302ReadByte_f( 0xc1) != 0xf0 ){v_DS1302WriteByte_f( 0x8e, 0x00 ) ; //允许写操作v_DS1302WriteByte_f( DS1302_YEAR_WRITE, 0x08 ) ; //年v_DS1302WriteByte_f( DS1302_WEEK_WRITE, 0x04 ) ; //星期v_DS1302WriteByte_f( DS1302_MONTH_WRITE, 0x12 ) ; //月v_DS1302WriteByte_f( DS1302_DAY_WRITE, 0x11 ) ; //日v_DS1302WriteByte_f( DS1302_HOUR_WRITE, 0x13 ) ; //小时v_DS1302WriteByte_f( DS1302_MINUTE_WRITE, 0x06 ) ; //分钟v_DS1302WriteByte_f( DS1302_SECOND_WRITE, 0x40 ) ; //秒v_DS1302WriteByte_f( 0x90, 0xa5 ) ; //充电v_DS1302WriteByte_f( 0xc0, 0xf0 ) ; //判断是否初始化一次标识写入v_DS1302WriteByte_f( 0x8e, 0x80 ) ; //禁止写操作}}/******************************************************************************* Function: void v_ClockUpdata_f( void ) ** Description:读取时间数据,并保存在结构体CurrentTime中** Parameter:** ** Return:*******************************************************************************/void v_ClockUpdata_f( void ){CurrentTime.Second = v_DS1302ReadByte_f( DS1302_SECOND_READ ) ;CurrentTime.Minute = v_DS1302ReadByte_f( DS1302_MINUTE_READ ) ;CurrentTime.Hour = v_DS1302ReadByte_f( DS1302_HOUR_READ ) ;CurrentTime.Day = v_DS1302ReadByte_f( DS1302_DAY_READ ) ;CurrentTime.Month = v_DS1302ReadByte_f( DS1302_MONTH_READ ) ;CurrentTime.Week = v_DS1302ReadByte_f( DS1302_WEEK_READ ) ;CurrentTime.Year = v_DS1302ReadByte_f( DS1302_YEAR_READ ) ;}有了上面的这些函数我们就可以对DS1302进行操作了。

时钟电路图：PCB板：单片机程序：/*=================================================================== =调试要求：1.MCU:AT89S52芯片或AT89C522.晶振:12MHz功能：多功能时钟+温度计====================================================================* /#include<reg52.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned intsbit dis_bit1=P2^7;//定义数码管控制口sbit dis_bit2=P2^6;//定义数码管控制口sbit dis_bit3=P2^4;//定义数码管控制口sbit dis_bit4=P2^3;//定义数码管控制口sbit dis_bit5=P2^1;//定义数码管控制口sbit dis_bit6=P2^0;//定义数码管控制口sbit led1_bit=P2^2;//定时LED的控制口sbit led2_bit=P2^5;//定时LED的控制口sbit s1_bit=P1^0; //定义S1控制口sbit s2_bit=P1^1; //定义S2控制口sbit s3_bit=P1^2; //定义S3控制口sbit dq_ds18b20=P3^3;//定义控制DS18B20sbit speak=P3^7; //定义蜂鸣器控制口sbit clk_ds1302=P3^6;//定义控制DS1302的时钟线sbit io_ds1302=P3^5;//定义控制DS1302的串行数据sbit rest_ds1302=P3^4;#define smg_data P0//定义数码管数据口void delay_3us();//3US的延时程序void delay_8us(uint t);//8US延时基准程序void delay_50us(uint t);//延时50*T微妙函数的声明void display1(uchar dis_data);//数码管1显示子程序void display2(uchar dis_data);//数码管2显示子程序void display3(uchar dis_data);//数码管3显示子程序void display4(uchar dis_data);//数码管4显示子程序void display5(uchar dis_data);//数码管5显示子程序void display6(uchar dis_data);//数码管6显示子程序void init_t0();//定时器0初始化函数void dis_led();//LED处理函数void judge_s1();//S1按键处理函数void judge_s2();//S2按键处理函数void judge_s3();//S3按键处理函数void dis(uchar s6,uchar s5,uchar s4,uchar s3,uchar s2,uchar s1);//显示子程序void dis_san(uchar s6,uchar s5,uchar s4,uchar s3,uchar s2,uchar s1,uchar san);//闪烁显示子程序void judge_dis();//显示处理函数void judge_clock();//显示处理函数void set_ds1302();//设置时间void get_ds1302();//读取当前时间void w_1byte_ds1302(uchar t);//向DS1302写一个字节的数据uchar r_1byte_ds1302();//从DS1302读一个字节的数据//******************************************************************* ****//DS18B20测温函数定义void w_1byte_ds18b20(uchar value);//向DS18B20写一个字节uchar r_1byte_ds18b20(void);//从DS18B20读取一个字节的数据void rest_ds18b20(void);//DS18B20复位程序void readtemp_ds18b20(void);//读取温度void dis_temp();//温度显示函数//共阳数码管断码表const uchar tabl1[16]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,// 0 1 2 3 4 50x82,0xf8,0x80,0x90,0x86,0x87,0xFF,//6 7 8 9 E T B0xc6,0xbf,0xff};// C -const uchar tabl3[]={0x00,0x01,0x01,0x02,0x03,0x03,0x04,0x04,0x05,0x06,0x06,0x07, 0x08,0x08,0x09,0x09};uchar t0_crycle;uchar hour_count,minute_count,second_count,msecond_count;uchar clock_hour,clock_minute;uchar countdown_second;uchar countdown_hour,countdown_minute;uchar clock_en;//闹钟关闭和开启的标志，1开启，0关闭uchar flag1,second_flag,zancun1,zancun2,zancun3;uchar zancun4,zancun5,zancun6,zancun7;uchar clock_flag,countdown_flag;uchar msecond_minute,msecond_second,msecond_msecond,msecond_flag;//秒表相关参数uint speak_count;uchar templ,temph,temp_flag;uchar t_b,t_s,t_g,t_x,temp_flag2;//从左到右分别存储温度百位，十位，个位，小数位uchar tab23[3];//={0x40,0x59,0x23,0x28,0x11,0x06,0x09};//上电时默认的时间//主程序void main(){P3=0x00;flag1=0;zancun3=0;msecond_minute=0;//置秒表相关参数为0msecond_second=0;msecond_msecond=0;speak=1;//关闭蜂鸣器speak_count=0;clock_hour=0;clock_minute=0;clock_flag=0;countdown_flag=0;//倒计时标志位为0clock_en=0;//开机时默认关闭闹钟init_t0();TR0=1;//// set_ds1302();//设置DS1302的初始时间//接下来开始编写让数码管显示的程序while(1){get_ds1302();judge_dis();//显示处理judge_s1();judge_s2();judge_s3();judge_clock();//闹钟处理程序}}void timer0() interrupt 1{TH0=(65536-50000)/256;TL0=(65536-50000)%256;t0_crycle++;if(t0_crycle==2)// 0.1秒{t0_crycle=0;msecond_flag=1;msecond_count++;if(msecond_count==10)//1秒{msecond_count=0;second_flag=1;}}}//************************************************** //显示处理函数void judge_dis(){if(flag1==0){if(second_flag==1){zancun7++;second_flag=0;}if(zancun7<1){if(temp_flag2==1){readtemp_ds18b20();//读取温度temp_flag2=0;}dis_temp();//温度显示函数}if(zancun7>=1){temp_flag2=1;zancun4=hour_count&0xf0;zancun4>>=4;zancun5=minute_count&0xf0;zancun5>>=4;zancun6=second_count&0xf0;zancun6>>=4;dis(zancun4,hour_count&0x0f,zancun5,minute_count&0x0f,zancun6,second_ count&0x0f);dis_led();if(zancun7==5)zancun7=0;}}if(flag1!=0){switch(flag1){case 1:dis(5,10,11,1,12,12);//显示SET1led1_bit=1;led2_bit=1;break;case 2:dis(5,10,11,2,12,12);//显示SET2break;case 3:dis(5,10,11,3,12,12);//显示SET3break;case 4:dis(5,10,11,4,12,12);//显示SET4break;dis(5,10,11,5,12,12);//显示SET5break;case 6:dis_san(zancun1/10,zancun1%10,zancun2/10,zancun2%10,12,12,1);break;case 7:dis_san(zancun1/10,zancun1%10,zancun2/10,zancun2%10,12,12,2);break;case 8:dis_san(zancun1/10,zancun1%10,zancun2/10,zancun2%10,12,12,3);break;case 9://进入修改时间，时间分位个位闪烁dis_san(zancun1/10,zancun1%10,zancun2/10,zancun2%10,12,12,4);break;case 10://进入修改闹钟，闹钟小时十位闪烁dis_san(zancun1/10,zancun1%10,zancun2/10,zancun2%10,12,zancun3,1);break;case 11://进入修改闹钟，闹钟小时个位闪烁dis_san(zancun1/10,zancun1%10,zancun2/10,zancun2%10,12,zancun3,2);break;case 12://进入修改闹钟，闹钟小时十位闪烁dis_san(zancun1/10,zancun1%10,zancun2/10,zancun2%10,12,zancun3,3);break;case 13://进入修改闹钟，闹钟小时个位闪烁dis_san(zancun1/10,zancun1%10,zancun2/10,zancun2%10,12,zancun3,4);break;case 14://进入修改闹钟的开关dis_san(zancun1/10,zancun1%10,zancun2/10,zancun2%10,12,zancun3,6);break;case 15:dis_san(zancun1/10,zancun1%10,zancun2/10,zancun2%10,zancun3/10,zancun 3%10,1);break;dis_san(zancun1/10,zancun1%10,zancun2/10,zancun2%10,zancun3/10,zancun 3%10,2);break;case 17:dis_san(zancun1/10,zancun1%10,zancun2/10,zancun2%10,zancun3/10,zancun 3%10,3);break;case 18:dis_san(zancun1/10,zancun1%10,zancun2/10,zancun2%10,zancun3/10,zancun 3%10,4);break;case 19:dis_san(zancun1/10,zancun1%10,zancun2/10,zancun2%10,zancun3/10,zancun 3%10,5);break;case 20:dis_san(zancun1/10,zancun1%10,zancun2/10,zancun2%10,zancun3/10,zancun 3%10,6);break;case 21:if(second_flag==1){second_flag=0;countdown_second--;if(countdown_second==255){countdown_second=59;countdown_minute--;if(countdown_minute==255){countdown_minute=59;countdown_hour--;if(countdown_hour==255){flag1=22;countdown_minute=0;countdown_hour=0;countdown_second=0;countdown_flag=1;}}}}dis(countdown_hour/10,countdown_hour%10,countdown_minute/10,countdown _minute%10,countdown_second/10,countdown_second%10);//break;case 22:if(countdown_flag>0 && countdown_flag<7){speak=0;if(second_flag==1){second_flag=0;countdown_flag++;}}else{speak=1;}dis(countdown_hour/10,countdown_hour%10,countdown_minute/10,countdown _minute%10,countdown_second/10,countdown_second%10);//break;case 23:dis(msecond_minute/10,msecond_minute%10,msecond_second/10,msecond_sec ond%10,msecond_msecond%10,12);break;case 24:if(msecond_flag==1){msecond_flag=0;msecond_msecond++;if(msecond_msecond==10){msecond_msecond=0;msecond_second++;if(msecond_second==60){msecond_second=0;msecond_minute++;if(msecond_minute==100){msecond_minute=99;flag1=23;}}}}dis(msecond_minute/10,msecond_minute%10,msecond_second/10,msecond_sec ond%10,msecond_msecond%10,12);break;case 25:dis(zancun3/10,zancun3%10,zancun2/10,zancun2%10,zancun1/10,zancun1%10 );break;default:break;}}}//**************************************************//S1按键处理函数void judge_s1(){s1_bit=1;//置IO为1，准备读入收据if(s1_bit==0)//判断是否有按键按下{delay_50us(1);// 延时，去除机械抖动if(s1_bit==0){switch(flag1){case 0:case 1:case 2:case 3:case 4:case 6:case 7:case 8:case 10:case 11:case 12:case 13:case 15:case 16:case 17:case 18:case 19:flag1++;break;case 9:flag1=6;break;case 14:flag1=10;break;case 20:flag1=15;break;case 5:case 21:case 22:case 23://系统从秒表状态复位case 24://系统从秒表状态复位case 25://系统从计数器复位flag1=0;break;default:break;}while(s1_bit==0){judge_dis();}//等待按键释放}}}//************************************************** //S2按键处理函数void judge_s2(){s2_bit=1;//置IO为1，准备读入收据if(s2_bit==0)//判断是否有按键按下{delay_50us(1);// 延时，去除机械抖动if(s2_bit==0){switch (flag1){case 1: //在显示SET1状态下按S2件，进入修改时间 flag1=6;zancun4=hour_count&0xf0;zancun4>>=4;zancun6=hour_count&0x0f;zancun1=zancun4*10+zancun6;//zancun1=hour_count;zancun5=minute_count&0xf0;zancun5>>=4;zancun6=minute_count&0x0f;zancun2=zancun5*10+zancun6;// zancun2=minute_count;break;case 2://在显示SET2状态下按S2，进入设置闹钟zancun1=clock_hour;zancun2=clock_minute;flag1=10;break;case 6://修改时钟小时十位状态下按S2件case 7://修改时钟小时个位状态下按S2件case 8://修改时钟分钟十位状态下按S2件case 9://修改时钟分钟个位状态下按S2件//zancun4=zancun1/10;tab23[2]=zancun1/10*16+zancun1%10;//zancun5=zancun2&0xf0;//zancun5>>=4;tab23[1]=zancun2/10*16+zancun2%10;hour_count=tab23[2];minute_count=tab23[1];second_count=0;tab23[0]=0;set_ds1302();//设置DS1302的初始时间flag1=0;break;case 10://修改闹钟小时十位状态下按S2case 11://修改闹钟小时个位状态下按S2case 12://修改闹钟分钟十位状态下按S2case 13://修改闹钟分钟个位状态下按S2case 14://修改闹钟使能状态下按S2clock_hour=zancun1;clock_minute=zancun2;clock_en=zancun3;flag1=0;break;case 3:flag1=15;zancun1=countdown_hour;zancun2=countdown_minute;zancun3=countdown_second;break;case 15:case 16:case 17:case 18:case 19:case 20:countdown_hour=zancun1;countdown_minute=zancun2;countdown_second=zancun3;flag1=21;countdown_flag=0;break;case 22:flag1=21;break;case 21:flag1=22;break;case 4:flag1=23;//秒表暂停msecond_minute=0;msecond_second=0;msecond_msecond=0;break;case 23:flag1=24;break;case 24:flag1=23;break;flag1=25;//进入计数器模式zancun1=0;zancun2=0;zancun3=0;break;default:break;}while(s2_bit==0){judge_dis();}//等待按键释放}}}//**************************************************//S3按键处理函数void judge_s3(){s3_bit=1;//置IO为1，准备读入收据if(s3_bit==0)//判断是否有按键按下{delay_50us(1);// 延时，去除机械抖动if(s3_bit==0){switch (flag1){case 6://修改时间小时的十位数zancun1+=10;if(zancun1>=24)zancun1=zancun1%10;break;case 7://修改时间小时的个位数zancun1=zancun1/10*10+(zancun1%10+1)%10;if(zancun1>=24)zancun1=20;break;case 8://修改时间分钟的十位数zancun2+=10;if(zancun2>=60)zancun2-=60;break;case 9://修改时间分钟的个位数zancun2=zancun2/10*10+(zancun2%10+1)%10;case 10://修改闹钟小时的十位数zancun1+=10;if(zancun1>=24)zancun1=zancun1%10;break;case 11://修改闹钟小时的个位数zancun1=zancun1/10*10+(zancun1%10+1)%10;if(zancun1>=24)zancun1=20;break;case 12://修改闹钟分钟的十位数zancun2+=10;if(zancun2>=60)zancun2-=60;break;case 13://修改闹钟分钟的个位数zancun2=zancun2/10*10+(zancun2%10+1)%10;break;case 14:zancun3^=1;break;case 15://修改倒计时小时的十位数zancun1+=10;if(zancun1>=100)zancun1-=100;break;case 16: //修改倒计时小时的个位数zancun1=zancun1/10*10+(zancun1%10+1)%10;break;case 17://修改倒计时分钟的十位数zancun2+=10;if(zancun2>=60)zancun2-=60;break;case 18: //修改倒计时分钟的个位数zancun2=zancun2/10*10+(zancun2%10+1)%10;break;case 19://修改倒计时秒的十位数zancun3+=10;if(zancun3>=60)zancun3-=60;break;case 20: //修改倒计时秒的个位数zancun3=zancun3/10*10+(zancun3%10+1)%10;break;case 21:case 22://countdown_hour=zancun1;countdown_minute=zancun2;countdown_second=zancun3; flag1=21;break;case 23:case 24://秒表复位flag1=24;msecond_minute=0;msecond_second=0;msecond_msecond=0;break;case 25:zancun1++;if(zancun1==100){zancun1=0;zancun2++;if(zancun2==100){zancun2=0;zancun3++;}}break;default:break;}while(s3_bit==0){judge_dis();}//等待按键释放}}}//**************************************** //显示处理函数void judge_clock(){zancun4=hour_count&0xf0;zancun4>>=4;zancun6=hour_count&0x0f;zancun4*=10;zancun4+=zancun6;zancun5=minute_count&0xf0;zancun5>>=4;zancun6=minute_count&0x0f;zancun5*=10;zancun5+=zancun6;if(clock_hour==zancun4 && clock_minute==zancun5){if(clock_en==1 && clock_flag==0){speak_count=0;//开启蜂鸣器clock_flag=1;speak_count=0;}}else{clock_flag=0;}if(clock_flag==1 && speak_count<400){if(msecond_count<=5){speak=0;speak_count++;}else{speak=1;}}else{speak=1;}}//****************************************////闪烁显示子程序void dis_san(uchar s6,uchar s5,uchar s4,uchar s3,uchar s2,uchar s1,uchar san){if(san==1){{display1(s6);}}else{display1(s6);}if(san==2){if(msecond_count<5){display2(s5);}}else{display2(s5);}if(san==3){if(msecond_count<5){display3(s4);}}else{display3(s4);}if(san==4){if(msecond_count<5){display4(s3);}}else{display4(s3);}if(san==5){{display5(s2);}}else{display5(s2);}if(san==6){if(msecond_count<5){display6(s1);}}else{display6(s1);}}//****************************************//时钟显示程序void dis(uchar s6,uchar s5,uchar s4,uchar s3,uchar s2,uchar s1) {display1(s6);display2(s5);display3(s4);display4(s3);display5(s2);display6(s1);}//******************************************************************* *************************void init_t0(){TMOD=0x01;//设定定时器工作方式1，定时器定时50毫秒TH0=(65536-50000)/256;TL0=(65536-50000)%256;EA=1;//开总中断ET0=1;//允许定时器0中断t0_crycle=0;//定时器中断次数计数单元}//**************************************************//LED处理函数void dis_led(){if(msecond_count<5){led1_bit=1;led2_bit=1;}else{led1_bit=0;led2_bit=0;}}//*************************************************************** //功能：把数据1显示在数码管1上void display6(uchar dis_data){smg_data=tabl1[dis_data];//送显示断码dis_bit6=0;//锁存数据delay_50us(40);dis_bit6=1;}//*************************************************************** //功能：把数据1显示在数码管1上void display5(uchar dis_data){smg_data=tabl1[dis_data];//送显示断码dis_bit5=0;//锁存数据delay_50us(40);dis_bit5=1;}//*************************************************************** //功能：把数据1显示在数码管1上void display4(uchar dis_data){smg_data=tabl1[dis_data];//送显示断码dis_bit4=0;//锁存数据delay_50us(40);dis_bit4=1;}//*************************************************************** //功能：把数据1显示在数码管1上void display3(uchar dis_data){smg_data=tabl1[dis_data];//送显示断码dis_bit3=0;//锁存数据delay_50us(40);dis_bit3=1;}//***************************************************************//功能：把数据1显示在数码管1上void display1(uchar dis_data){smg_data=tabl1[dis_data];//送显示断码dis_bit1=0;//锁存数据delay_50us(40);dis_bit1=1;}//***************************************************************//功能：把数据1显示在数码管1上void display2(uchar dis_data){smg_data=tabl1[dis_data];//送显示断码dis_bit2=0;//锁存数据delay_50us(40);dis_bit2=1;}//******************************************************************* *******************************//函数名称：void delay_50US(unsigned int t)//功能：延时50*t(us)void delay_50us(uint t){unsigned char j;for(;t>0;t--){for(j=19;j>0;j--);}}//******************************************************************* ************//8微秒延时基准程序void delay_8us(uint t){while(--t);}//******************************************************************* ************//3微秒延时程序void delay_3us(){;;}//******************************************************************* ************//子程序功能：向DS18B20写一字节的数据void w_1byte_ds18b20(uchar value){uchar i=0;for(i=0;i<8;i++){dq_ds18b20=1;delay_3us();dq_ds18b20=0;delay_8us(2);if (value& 0x01) dq_ds18b20=1; //DQ = 1delay_50us(1); //延时50us 以上delay_8us(2);value>>=1;}dq_ds18b20=1; //DQ = 1}//读一个字节uchar r_1byte_ds18b20(void){uchar i=0;uchar value= 0;for (i=0;i<8;i++){value>>=1;dq_ds18b20=0;// DQ_L;delay_3us();dq_ds18b20=1; //DQ_H;delay_8us(2);if(dq_ds18b20==1) value|=0x80;delay_8us(6); //延时40us}dq_ds18b20=1;return value;}//;**************************************************//ds18b20复位子程序void rest_ds18b20(void){rest:delay_3us(); //稍做延时delay_3us();dq_ds18b20=1;delay_3us();dq_ds18b20=0;// DQ_L;delay_50us(11);//480us<T<960usdq_ds18b20=1;//拉高总线delay_8us(5);if(dq_ds18b20==1){return;}delay_50us(2); //延时90usif(dq_ds18b20==1){return;}else{goto rest;}}//****************************************************//读取温度void readtemp_ds18b20(void){uchar temp32;rest_ds18b20();w_1byte_ds18b20(0xcc); //跳过读序列号的操作w_1byte_ds18b20(0x44); //启动温度转换delay_8us(2);rest_ds18b20();w_1byte_ds18b20(0xcc); //跳过读序列号的操作w_1byte_ds18b20(0xbe); //读取温度寄存器等（共可读9个寄存器）前两个就是温度templ=r_1byte_ds18b20();temph=r_1byte_ds18b20();if((temph&0xf0))//判断温度的正负性{temp_flag=0;//温度为负数标志temph=-temph;templ=-templ;t_x=tabl3[templ & 0x0f];//计算温度的小数temp32=temph & 0x0f;temp32<<=4;templ>>=4;temp32=temp32 | templ;t_b=temp32/100%10;//计算温度的百位数据t_s=temp32/10%10;//计算温度的十位数据t_g=temp32%10;//计算温度的个位数据}else//为正数{t_x=tabl3[templ & 0x0f];//计算温度的小数temp32=temph & 0x0f;temp32<<=4;templ>>=4;temp32=temp32 | templ;t_b=temp32/100%10;//计算温度的百位数据t_s=temp32/10%10;//计算温度的十位数据t_g=temp32%10;//计算温度的个位数据temp_flag=1;}}void dis_temp()//温度显示函数{if(temp_flag=1){if(t_b==0){dis(12,12,t_s,t_g,13,12);}else{dis(12,t_b,t_s,t_g,13,12);}}else{dis(14,t_b,t_s,t_g,13,12);}}//;################################################################## ############//;子程序名：w_1byte_ds1302//;功能：向DS1302写一个字节的数据void w_1byte_ds1302(uchar t){uchar i;for(i=0;i<8;i++){if(t & 0x01){io_ds1302=1;}else{io_ds1302=0;}clk_ds1302=1;delay_3us();delay_3us();clk_ds1302=0;delay_3us();delay_3us();t>>=1;}}//;################################################################## ######//;子程序名：r_1byte_ds1302()//;功能：从DS1302读一个字节的数据uchar r_1byte_ds1302(){uchar i,temp11=0;io_ds1302=1;//置IO为1，准备读入数据for(i=0;i<8;i++){temp11>>=1;if(io_ds1302) temp11 |= 0x80;clk_ds1302=1;delay_3us();delay_3us();clk_ds1302=0;delay_3us();}return(temp11);}//;################################################################## ###############//;子程序名：setbds1302//;功能：设置DS1302初始时间,并启动计时void set_ds1302(){uchar i,j;rest_ds1302=0;delay_3us();clk_ds1302=0;delay_3us();rest_ds1302=1;delay_3us();w_1byte_ds1302(0x8e);//写控制命令字 delay_3us();w_1byte_ds1302(0x00);//写保护关闭 clk_ds1302=1;delay_3us();rest_ds1302=0;for(i=0,j=0x80;i<7;i++,j+=2){rest_ds1302=0;delay_3us();clk_ds1302=0;delay_3us();rest_ds1302=1;delay_3us();w_1byte_ds1302(j);delay_3us();w_1byte_ds1302(tab23[i]);delay_3us();delay_3us();clk_ds1302=1;delay_3us();rest_ds1302=0;delay_3us();delay_3us();}rest_ds1302=0;delay_3us();clk_ds1302=0;delay_3us();rest_ds1302=1;delay_3us();w_1byte_ds1302(0x8e);delay_3us();w_1byte_ds1302(0x80);clk_ds1302=1;delay_3us();rest_ds1302=0;delay_3us();}//;#################################################################-------//;子程序名：get1302void get_ds1302(){uchar temp11[7],i,j;for(i=0;i<7;i++){temp11[i]=0;}for(i=0,j=0x81;i<7;i++,j+=2){rest_ds1302=0;delay_3us();clk_ds1302=0;delay_3us();rest_ds1302=1;delay_3us();w_1byte_ds1302(j);temp11[i]=r_1byte_ds1302();delay_3us();clk_ds1302=1;delay_3us();rest_ds1302=0;delay_3us();}if(temp11[0]!=0xff){second_count=temp11[0];}if(temp11[1]!=0xff)// 数据验证{minute_count=temp11[1];}if(temp11[2]!=0xff)//数据验证{hour_count=temp11[2];}// date=temp[3];//month=temp[4];// week=temp[5];//year=temp[6];}/*=================================================================== =调试要求：1.MCU:AT89S52芯片或AT89C522.晶振:12MHz功能：多功能时钟+温度计====================================================================* /#include<reg52.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned intsbit dis_bit1=P2^7;//定义数码管控制口sbit dis_bit2=P2^6;//定义数码管控制口sbit dis_bit3=P2^4;//定义数码管控制口sbit dis_bit4=P2^3;//定义数码管控制口sbit dis_bit5=P2^1;//定义数码管控制口sbit dis_bit6=P2^0;//定义数码管控制口sbit led1_bit=P2^2;//定时LED的控制口sbit led2_bit=P2^5;//定时LED的控制口sbit s1_bit=P1^0; //定义S1控制口sbit s2_bit=P1^1; //定义S2控制口sbit s3_bit=P1^2; //定义S3控制口sbit dq_ds18b20=P3^3;//定义控制DS18B20sbit speak=P3^7; //定义蜂鸣器控制口sbit clk_ds1302=P3^6;//定义控制DS1302的时钟线sbit io_ds1302=P3^5;//定义控制DS1302的串行数据sbit rest_ds1302=P3^4;#define smg_data P0//定义数码管数据口void delay_3us();//3US的延时程序void delay_8us(uint t);//8US延时基准程序void delay_50us(uint t);//延时50*T微妙函数的声明void display1(uchar dis_data);//数码管1显示子程序void display2(uchar dis_data);//数码管2显示子程序void display3(uchar dis_data);//数码管3显示子程序void display4(uchar dis_data);//数码管4显示子程序void display5(uchar dis_data);//数码管5显示子程序void display6(uchar dis_data);//数码管6显示子程序void init_t0();//定时器0初始化函数void dis_led();//LED处理函数void judge_s1();//S1按键处理函数void judge_s2();//S2按键处理函数void judge_s3();//S3按键处理函数void dis(uchar s6,uchar s5,uchar s4,uchar s3,uchar s2,uchar s1);//显示子程序void dis_san(uchar s6,uchar s5,uchar s4,uchar s3,uchar s2,uchars1,uchar san);//闪烁显示子程序void judge_dis();//显示处理函数void judge_clock();//显示处理函数void set_ds1302();//设置时间void get_ds1302();//读取当前时间void w_1byte_ds1302(uchar t);//向DS1302写一个字节的数据uchar r_1byte_ds1302();//从DS1302读一个字节的数据//******************************************************************* ****//DS18B20测温函数定义void w_1byte_ds18b20(uchar value);//向DS18B20写一个字节uchar r_1byte_ds18b20(void);//从DS18B20读取一个字节的数据void rest_ds18b20(void);//DS18B20复位程序void readtemp_ds18b20(void);//读取温度void dis_temp();//温度显示函数//共阳数码管断码表const uchar tabl1[16]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,// 0 1 2 3 4 50x82,0xf8,0x80,0x90,0x86,0x87,0xFF,//6 7 8 9 E T B0xc6,0xbf,0xff};// C -const uchar tabl3[]={0x00,0x01,0x01,0x02,0x03,0x03,0x04,0x04,0x05,0x06,0x06,0x07, 0x08,0x08,0x09,0x09};uchar t0_crycle;uchar hour_count,minute_count,second_count,msecond_count;uchar clock_hour,clock_minute;uchar countdown_second;uchar countdown_hour,countdown_minute;uchar clock_en;//闹钟关闭和开启的标志，1开启，0关闭uchar flag1,second_flag,zancun1,zancun2,zancun3;uchar zancun4,zancun5,zancun6,zancun7;uchar clock_flag,countdown_flag;uchar msecond_minute,msecond_second,msecond_msecond,msecond_flag;//秒表相关参数uint speak_count;uchar templ,temph,temp_flag;uchar t_b,t_s,t_g,t_x,temp_flag2;//从左到右分别存储温度百位，十位，个位，小数位uchar tab23[3];//={0x40,0x59,0x23,0x28,0x11,0x06,0x09};//上电时默认的时间//主程序void main(){P3=0x00;flag1=0;zancun3=0;msecond_minute=0;//置秒表相关参数为0msecond_second=0;msecond_msecond=0;speak=1;//关闭蜂鸣器speak_count=0;clock_hour=0;clock_minute=0;clock_flag=0;countdown_flag=0;//倒计时标志位为0clock_en=0;//开机时默认关闭闹钟init_t0();TR0=1;//// set_ds1302();//设置DS1302的初始时间//接下来开始编写让数码管显示的程序while(1){get_ds1302();judge_dis();//显示处理judge_s1();judge_s2();judge_s3();judge_clock();//闹钟处理程序}}void timer0() interrupt 1{TH0=(65536-50000)/256;TL0=(65536-50000)%256;t0_crycle++;if(t0_crycle==2)// 0.1秒{t0_crycle=0;msecond_flag=1;msecond_count++;if(msecond_count==10)//1秒{msecond_count=0;second_flag=1;}}}//**************************************************//显示处理函数void judge_dis(){if(flag1==0){if(second_flag==1){zancun7++;second_flag=0;}if(zancun7<1){if(temp_flag2==1){readtemp_ds18b20();//读取温度temp_flag2=0;}dis_temp();//温度显示函数}if(zancun7>=1){temp_flag2=1;zancun4=hour_count&0xf0;zancun4>>=4;zancun5=minute_count&0xf0;zancun5>>=4;zancun6=second_count&0xf0;zancun6>>=4;dis(zancun4,hour_count&0x0f,zancun5,minute_count&0x0f,zancun6,second_ count&0x0f);dis_led();if(zancun7==5)zancun7=0;}}if(flag1!=0){switch(flag1){case 1:dis(5,10,11,1,12,12);//显示SET1led1_bit=1;led2_bit=1;break;case 2:dis(5,10,11,2,12,12);//显示SET2break;case 3:dis(5,10,11,3,12,12);//显示SET3break;case 4:dis(5,10,11,4,12,12);//显示SET4break;case 5:dis(5,10,11,5,12,12);//显示SET5break;case 6:dis_san(zancun1/10,zancun1%10,zancun2/10,zancun2%10,12,12,1);break;case 7:dis_san(zancun1/10,zancun1%10,zancun2/10,zancun2%10,12,12,2);break;case 8:dis_san(zancun1/10,zancun1%10,zancun2/10,zancun2%10,12,12,3);break;case 9://进入修改时间，时间分位个位闪烁dis_san(zancun1/10,zancun1%10,zancun2/10,zancun2%10,12,12,4);break;case 10://进入修改闹钟，闹钟小时十位闪烁dis_san(zancun1/10,zancun1%10,zancun2/10,zancun2%10,12,zancun3,1);break;case 11://进入修改闹钟，闹钟小时个位闪烁dis_san(zancun1/10,zancun1%10,zancun2/10,zancun2%10,12,zancun3,2);break;case 12://进入修改闹钟，闹钟小时十位闪烁dis_san(zancun1/10,zancun1%10,zancun2/10,zancun2%10,12,zancun3,3);break;case 13://进入修改闹钟，闹钟小时个位闪烁dis_san(zancun1/10,zancun1%10,zancun2/10,zancun2%10,12,zancun3,4);break;case 14://进入修改闹钟的开关dis_san(zancun1/10,zancun1%10,zancun2/10,zancun2%10,12,zancun3,6);break;case 15:dis_san(zancun1/10,zancun1%10,zancun2/10,zancun2%10,zancun3/10,zancun 3%10,1);break;case 16:dis_san(zancun1/10,zancun1%10,zancun2/10,zancun2%10,zancun3/10,zancun 3%10,2);break;case 17:dis_san(zancun1/10,zancun1%10,zancun2/10,zancun2%10,zancun3/10,zancun 3%10,3);break;case 18:dis_san(zancun1/10,zancun1%10,zancun2/10,zancun2%10,zancun3/10,zancun 3%10,4);break;case 19:dis_san(zancun1/10,zancun1%10,zancun2/10,zancun2%10,zancun3/10,zancun 3%10,5);break;case 20:dis_san(zancun1/10,zancun1%10,zancun2/10,zancun2%10,zancun3/10,zancun 3%10,6);break;case 21:if(second_flag==1)。

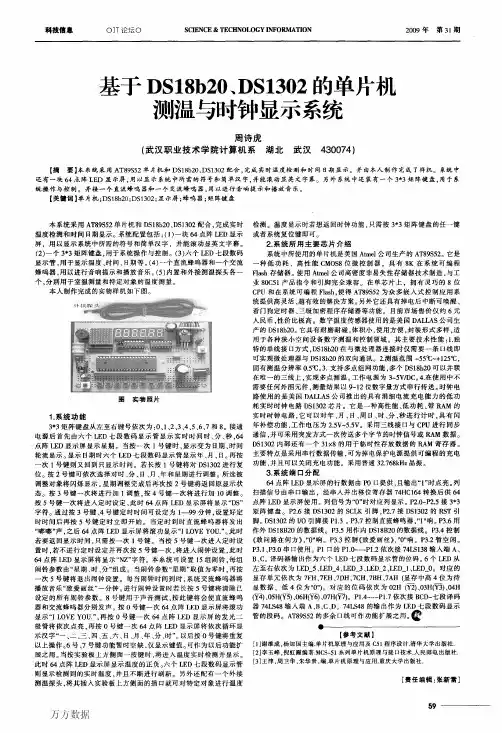

科技信息ＯＩＹ论坛ＯＳＣＩＥＮＣＥ＆ＴＥＣＨＮＯＬＯＧＹＩＮＦＯＲＭＡＴＩＯＮ２００９年第３ｌ期基于ＤＳｌ８ｂ２０、ＤＳｌ３０２的单片机测温与时钟显示系统周诗虎（武汉职业技术学院计算机系湖北武汉４３００７４）【摘要】本系统采用ＡＴ８９Ｓ５２单片机和ＤＳｌ８ｂ２０、ＤＳｌ３０２配合，完成实时温度检测和时间日期显示。

并由本人制作完成了样机。

系统中还有一块６４点阵ＬＥＤ显示屏，用以显示系统中所需的符号和简单汉字，并能滚动显英文字幕。

另外系统中还装有一个３＊３矩阵键盘，用于系统操作与控制。

并接一个直流蜂呜器和一个交流蜂呜器，用以进行音响提示和播放音乐。

【关键词】单片机；ＤＳｌ８ｂ２０；ＤＳｌ３０２；显示屏；蜂呜器；矩阵键盘本系统采用ＡＴ８９Ｓ５２单片机和ＤＳｌ８ｂ２０、ＤＳｌ３０２配合．完成实时温度检测和时间日期显示。

系统配置包括：（１）一块“点阵ＬＥＤ显示屏，用以显示系统中所需的符号和简单汉字，并能滚动显英文字幕。

（２）一个３＊３矩阵键盘，用于系统操作与控制。

（３）六个ＬＥＤ七段数码显示管，用于显示温度、时间、日期等。

（４）一个直流蜂呜器和一个交流蜂呜器，用以进行音响提示和播放音乐。

（５）内置和外接测温探头各一个．分别用于室温测量和特定对象的温度测量。

本人制作完成的实物样机如下图。

图实物照片１．系统功能３＊３矩阵键盘从左至右键号依次为：０、１、２、３、４…５６７和８。

接通电源后首先由六个ＬＥＤ七段数码显示管显示实时时间时、分、秒，６４点阵Ｉ正Ｄ显示屏显示星期。

当按一次１号键时，显示变为日期、时间轮流显示。

显示日期时六个ＬＥＤ七段数码显示管显示年、月、日。

再按一次１号键则又回到只显示时间。

若长按Ｉ号键将对ＤＳｌ３０２进行复位。

按２号键可依次选择对时、分、日、月、年和星期进行调整。

所选被调整对象将闪烁显示。

星期调整完成后再次按２号键将返回原显示状态。

按３号键一次将进行加１调整，按４号键一次将进行加１０调整。

ds1302和ds18b20应该是比较常见的两种外围芯片。

ds1302是具有SPI总线接口的时钟芯片。

ds18b20则是具有单总线接口的数字温度传感器。

下面让我们分别来认识并学会应用这两种芯片。

首先依旧是看DS1302的datasheet中的相关介绍。

上面是它的一些基本的应用介绍。

下面是它的引脚的描述下面是DS1302的时钟寄存器。

我们要读取的时间数据就是从下面这些数据寄存器中读取出来的。

当我们要想调整时间时，可以把时间数据写入到相应的寄存器中就可以了。

这是DS1302内部的31个RAM寄存器。

在某些应用场合我们可以应用到。

如我们想要做一个带定时功能的闹钟。

则可以把闹钟的时间写入到31个RAM寄存器中的任意几个。

当单片机掉电时，只要我们的DS1302的备用电池还能工作，那么保存在其中的闹钟数据就不会丢失~~由于对于这些器件的操作基本上按照数据手册上面提供的时序图和相关命令字来进行操作就可以了。

因此在我们应用这些器件的时候一定要对照着手册上面的要求来进行操作。

如果觉得还不够放心的话。

可以到网上下载一些参考程序。

对着手册看别人的程序，看别人的思路是怎么样的。

DS1302和单片机的连接很简单。

只需一根复位线，一根时钟线，一根数据线即可。

同时它本身还需要接一个32.768KHz的晶振来提供时钟源。

对于晶振的两端可以分别接一个6PF左右的电容以提高晶振的精确度。

同时可以在第8脚接上一个3.6V的可充电的电池。

当系统正常工作时可以对电池进行涓流充电。

当系统掉电时，DS1302由这个电池提供的能量继续工作。

下面让我们来驱动它。

sbit io_DS1302_RST = P2^0 ;sbit io_DS1302_IO = P2^1 ;sbit io_DS1302_SCLK = P2^2 ;//-------------------------------------常数宏---------------------------------//#define DS1302_SECOND_WRITE 0x80 //写时钟芯片的寄存器位置#define DS1302_MINUTE_WRITE 0x82#define DS1302_HOUR_WRITE 0x84#define DS1302_WEEK_WRITE 0x8A#define DS1302_DAY_WRITE 0x86#define DS1302_MONTH_WRITE 0x88#define DS1302_YEAR_WRITE 0x8C#define DS1302_SECOND_READ 0x81 //读时钟芯片的寄存器位置#define DS1302_MINUTE_READ 0x83#define DS1302_HOUR_READ 0x85#define DS1302_WEEK_READ 0x8B#define DS1302_DAY_READ 0x87#define DS1302_MONTH_READ 0x89#define DS1302_YEAR_READ 0x8D//-----------------------------------操作宏----------------------------------//#define DS1302_SCLK_HIGH io_DS1302_SCLK = 1 ;#define DS1302_SCLK_LOW io_DS1302_SCLK = 0 ;#define DS1302_IO_HIGH io_DS1302_IO = 1 ;#define DS1302_IO_LOW io_DS1302_IO = 0 ;#define DS1302_IO_READ io_DS1302_IO#define DS1302_RST_HIGH io_DS1302_RST = 1 ;#define DS1302_RST_LOW io_DS1302_RST = 0 ;/******************************************************* 保存时间数据的结构体*******************************************************/struct{uint8 Second ;uint8 Minute ;uint8 Hour ;uint8 Day ;uint8 Week ;uint8 Month ;uint8 Year ;}CurrentTime ;/******************************************************************************* Function: static void v_DS1302Write_f( uint8 Content ) ** Description:向DS1302写一个字节的内容** Parameter:uint8 Content : 要写的字节** *******************************************************************************/static void v_DS1302Write_f( uint8 Content ){uint8 i ;for( i = 8 ; i > 0 ; i-- ){if( Content & 0x01 ){DS1302_IO_HIGH}else{DS1302_IO_LOW}Content >>= 1 ;DS1302_SCLK_HIGHDS1302_SCLK_LOW}}/****************************************************************************** * Function: static uint8 v_DS1302Read_f( void ) ** Description: 从DS1302当前设定的地址读取一个字节的内容** Parameter: ** Return: 返回读出来的值(uint8) *******************************************************************************/ static uint8 v_DS1302Read_f( void ){uint8 i, ReadValue ;DS1302_IO_HIGHfor( i = 8 ; i > 0 ; i-- ){ReadValue >>= 1 ;if( DS1302_IO_READ ){ReadValue |= 0x80 ;}else{}DS1302_SCLK_HIGHDS1302_SCLK_LOW}return ReadValue ;}/******************************************************************************* Function: void v_DS1302WriteByte_f( uint8 Address, uint8 Content ) ** Description: 从DS1302指定的地址写入一个字节的内容** Parameter: Address: 要写入数据的地址** Content: 写入数据的具体值** Return: *******************************************************************************/void v_DS1302WriteByte_f( uint8 Address, uint8 Content ){DS1302_RST_LOWDS1302_SCLK_LOWDS1302_RST_HIGHv_DS1302Write_f( Address ) ;v_DS1302Write_f( Content ) ;DS1302_RST_LOWDS1302_SCLK_HIGH}/******************************************************************************* Function: uint8 v_DS1302ReadByte_f( uint8 Address ) ** Description:从DS1302指定的地址读出一个字节的内容** Parameter:Address: 要读出数据的地址** ** Return: 指定地址读出的值(uint8) *******************************************************************************/uint8 v_DS1302ReadByte_f( uint8 Address ){uint8 ReadValue ;DS1302_RST_LOWDS1302_SCLK_LOWDS1302_RST_HIGHv_DS1302Write_f( Address ) ;DS1302_RST_LOWDS1302_SCLK_HIGHreturn ReadValue ;}/******************************************************************************* Function: void v_ClockInit_f( void ) ** Description:初始化写入DS1302时钟寄存器的值(主程序中只需调用一次即可) ** Parameter: ** ** Return: *******************************************************************************/void v_ClockInit_f( void ){if( v_DS1302ReadByte_f( 0xc1) != 0xf0 ){v_DS1302WriteByte_f( 0x8e, 0x00 ) ; //允许写操作v_DS1302WriteByte_f( DS1302_YEAR_WRITE, 0x08 ) ; //年v_DS1302WriteByte_f( DS1302_WEEK_WRITE, 0x04 ) ; //星期v_DS1302WriteByte_f( DS1302_MONTH_WRITE, 0x12 ) ; //月v_DS1302WriteByte_f( DS1302_DAY_WRITE, 0x11 ) ; //日v_DS1302WriteByte_f( DS1302_HOUR_WRITE, 0x13 ) ; //小时v_DS1302WriteByte_f( DS1302_MINUTE_WRITE, 0x06 ) ; //分钟v_DS1302WriteByte_f( DS1302_SECOND_WRITE, 0x40 ) ; //秒v_DS1302WriteByte_f( 0x90, 0xa5 ) ; //充电v_DS1302WriteByte_f( 0xc0, 0xf0 ) ; //判断是否初始化一次标识写入v_DS1302WriteByte_f( 0x8e, 0x80 ) ; //禁止写操作}}/******************************************************************************* Function: void v_ClockUpdata_f( void ) ** Description:读取时间数据,并保存在结构体CurrentTime中** Parameter: ** ** Return: *******************************************************************************/void v_ClockUpdata_f( void ){CurrentTime.Second = v_DS1302ReadByte_f( DS1302_SECOND_READ ) ;CurrentTime.Minute = v_DS1302ReadByte_f( DS1302_MINUTE_READ ) ;CurrentTime.Hour = v_DS1302ReadByte_f( DS1302_HOUR_READ ) ;CurrentTime.Day = v_DS1302ReadByte_f( DS1302_DAY_READ ) ;CurrentTime.Month = v_DS1302ReadByte_f( DS1302_MONTH_READ ) ;CurrentTime.Week = v_DS1302ReadByte_f( DS1302_WEEK_READ ) ;CurrentTime.Year = v_DS1302ReadByte_f( DS1302_YEAR_READ ) ;}有了上面的这些函数我们就可以对DS1302进行操作了。

温度测量设计摘要本设计采用80c51单片机、DS18B20、DS1302为核心设计温度显示以及年月日、星期和时间的显示。

单片机技术在设计中所体现在出来的优势越来越明显，它不仅是电子信息类专业的一个重要部分，而且在其它类专业工程中也是不可缺少的。

广泛地应用于家电、工业过程控制、仪器仪表、智能武器、航空和空间飞行器等领域发展更是迅速。

一、方案设计与论证方案一：用EDA技术及VHDL语言控制来实现显示及测温度，且显示也可以用数码管，但是数码管屏幕有限不是很方便的显示很多的数据以及文字等。

故不采用此方案。

方案二：用C语言编程来控制单片机让它在传输数据及文字。

单片机结构简单、控制功能强、可靠性高、体积小、价格低等优点，以及液晶屏幕可以完整的同时显示数据及文字等内容。

综合上述方案的选择与比较，虽然都能实现但是考虑到实际应用中的经济、可靠运行，我们决定采用方案二。

二、系统设计本次设计主要用1302时钟芯片及单片机控制程序让它在液晶上显示年、月、日、时、分、秒及星期，同时用18B20温度传感器来接受外面的信号，单片机将接受到的信号输出，且让它在液晶上显示测的温度。

时、分、秒的计数结果经过数据处理可直接送显示器显示。

当计时发生误差的时候可以用键盘校时电路进行校正。

时计数器计满24小时后自动向日计数器进一，日计数器由平年、闰年的28/30/31对大、小月和二月的判断应与当月相应的日期相一致，当日计数器计满时，向月计数器进位，月计数器计满12月时向年计数器进位，当年计数器计满100时计数器清零。

设计采用的是年、月、日和时、分、秒、星期以及温度的同时显示。

设计电路主要由五大模块构成：温度采集模块，单片机控制电路，键盘，时钟芯片，显示电路。

单片机实现液晶显示万年历以及温度总框图1、单片机接口电路单片机接口电路原理图单片机是由CPU、程序存储器、数据存储器、I/O接口、定时、计数器、中断系统等集成到一块芯片上,形成单片形态的计算机。

基于DS1302和DS18B20设计的多功能电子实时时钟摘要随着电子技术的迅速发展，特别是随大规模集成电路出现，给人类生活带来了根本性的改变。

尤其是单片机技术的应用产品已经走进了千家万户。

电子日历的出现给人们的生活带来的诸多方便。

本设计介绍了一种在数码管屏幕上显示当前日期时间和温度的51单片机控制系统。

首先描述系统硬件工作原理，并附以系统结构框图加以说明，着重介绍了本系统所应用的各硬件接口技术和各个接口模块的功能及工作过程,其次，详细阐述了程序的各个模块和实现过程。

本设计以数字集成电路技术为基础，单片机技术为核心。

本文编写的主导思想是软硬件相结合，以硬件为基础，来进行各功能模块的编写。

本系统以单片机的C语言进行软件设计，增加了程序的可读性和可移植性,为了便于扩展和更改，软件的设计采用模块化结构，使程序设计的逻辑关系更加简洁明了。

系统通过8位数码管为载体显示数据，所以具有人性化的操作和美观的效果。

可以自动显示年月日、星期、温度等。

设计中处理器选取内核为C51的STC89C52单片机；数字温度传感器DS18B20，作为单片机外部信号源，实时显示温度；时钟芯片DS1302提供当前日期和时间数据；实时的日期和时间及温度数据在数码管上显示。

在显示部分，利用3/8译码芯片74HC138控制8位数码管的位选，利用串入并出的芯片74HC164来驱动8位数码管的段码,节省了主控芯片的I/O口。

这种实时时钟不仅具有一般时钟的显示时分秒功能，还能显示月日周，而且能显示当前的实时温度，另外仅使用三个按键调时，简单方便易于使用。

实践证明该系统稳定性高，显示数据准确。

关键词：89C52单片机，DS1302，DS18B20，电子时钟目录前言 (1)第一章方案选择 (2)§1.1 时钟方案 (2)§1.2 温度采集方案 (2)§1.3 显示方案 (3)第二章硬件部分设计 (4)§2.1硬件系统原理 (4)§2.2最小系统 (4)§2.3 显示部分 (5)§2.4 测温部分 (6)§2.5 时钟部分 (7)§2.6 按键部分 (8)第三章软件部分设计 (9)§3.1 系统各部分软件设计综述 (9)§3.2 DS1302时钟部分 (9)§3.3 测温部分 (10)§3.4 显示部分 (11)§3.5 按键部分 (11)§3.6 系统主要流程图 (13)第四章调试与分析 (15)§4.1 软件调试 (15)§4.2 硬件调试 (17)§4.3 发现的问题和分析及解决办法 (18)结束语 (19)参考文献 (20)致谢 (21)附录 (22)前言时间和温度是人类生活必不可少的重要元素也是一个永恒的话题，如果没有时间的概念，社会将不会有所发展和进步，如果没有温度人们将无法及时得知温情冷暖的变化。

好几天没有更新了，呵呵～～今天我把咱们常用的传感器DS1320 DS18B20给大家介绍下。

对于市面上的大多数51单片机开发板来说。

ds1302和ds18b20应该是比较常见的两种外围芯片。

ds1302是具有SPI总线接口的时钟芯片。

ds18b20则是具有单总线接口的数字温度传感器。

下面让我们分别来认识并学会应用这两种芯片。

首先依旧是看DS1302的datasheet中的相关介绍。

(原文件名:1.jpg)上面是它的一些基本的应用介绍。

下面是它的引脚的描述。

(原文件名:2.jpg)下面是DS1302的时钟寄存器。

我们要读取的时间数据就是从下面这些数据寄存器中读取出来的。

当我们要想调整时间时，可以把时间数据写入到相应的寄存器中就可以了。

(原文件名:3.jpg)这是DS1302内部的31个RAM寄存器。

在某些应用场合我们可以应用到。

如我们想要做一个带定时功能的闹钟。

则可以把闹钟的时间写入到31个RAM寄存器中的任意几个。

当单片机掉电时，只要我们的DS1302的备用电池还能工作，那么保存在其中的闹钟数据就不会丢失~~(原文件名:4.jpg)由于对于这些器件的操作基本上按照数据手册上面提供的时序图和相关命令字来进行操作就可以了。

因此在我们应用这些器件的时候一定要对照着手册上面的要求来进行操作。

如果觉得还不够放心的话。

可以到网上下载一些参考程序。

对着手册看别人的程序，看别人的思路是怎么样的。

DS1302和单片机的连接很简单。

只需一根复位线，一根时钟线，一根数据线即可。

同时它本身还需要接一个32.768KHz的晶振来提供时钟源。

对于晶振的两端可以分别接一个6PF左右的电容以提高晶振的精确度。

同时可以在第8脚接上一个3.6V的可充电的电池。

当系统正常工作时可以对电池进行涓流充电。

当系统掉电时，DS1302由这个电池提供的能量继续工作。

下面让我们来驱动它。

sbit io_DS1302_RST = P2^0 ;sbit io_DS1302_IO = P2^1 ;sbit io_DS1302_SCLK = P2^2 ;//-------------------------------------常数宏---------------------------------//#define DS1302_SECOND_WRITE 0x80 //写时钟芯片的寄存器位置#define DS1302_MINUTE_WRITE 0x82#define DS1302_HOUR_WRITE 0x84#define DS1302_WEEK_WRITE 0x8A#define DS1302_DAY_WRITE 0x86#define DS1302_MONTH_WRITE 0x88#define DS1302_YEAR_WRITE 0x8C#define DS1302_SECOND_READ 0x81 //读时钟芯片的寄存器位置#define DS1302_MINUTE_READ 0x83#define DS1302_HOUR_READ 0x85#define DS1302_WEEK_READ 0x8B#define DS1302_DAY_READ 0x87#define DS1302_MONTH_READ 0x89#define DS1302_YEAR_READ 0x8D//-----------------------------------操作宏----------------------------------//#define DS1302_SCLK_HIGH io_DS1302_SCLK = 1 ;#define DS1302_SCLK_LOW io_DS1302_SCLK = 0 ;#define DS1302_IO_HIGH io_DS1302_IO = 1 ;#define DS1302_IO_LOW io_DS1302_IO = 0 ;#define DS1302_IO_READ io_DS1302_IO#define DS1302_RST_HIGH io_DS1302_RST = 1 ;#define DS1302_RST_LOW io_DS1302_RST = 0 ;/******************************************************* 保存时间数据的结构体 *******************************************************/struct{uint8 Second ;uint8 Minute ;uint8 Hour ;uint8 Day ;uint8 Week ;uint8 Month ;uint8 Year ;}CurrentTime ;/****************************************************************************** * Function: static void v_DS1302Write_f( uint8 Content ) ** Description:向DS1302写一个字节的内容 ** Parameter:uint8 Content : 要写的字节 ** *******************************************************************************/static void v_DS1302Write_f( uint8 Content ){uint8 i ;for( i = 8 ; i > 0 ; i-- ){if( Content & 0x01 ){DS1302_IO_HIGH}else{DS1302_IO_LOW}Content >>= 1 ;DS1302_SCLK_HIGHDS1302_SCLK_LOW}}/****************************************************************************** * Function: static uint8 v_DS1302Read_f( void ) ** Description: 从DS1302当前设定的地址读取一个字节的内容** Parameter: ** Return: 返回读出来的值(uint8) *******************************************************************************/ static uint8 v_DS1302Read_f( void ){uint8 i, ReadValue ;DS1302_IO_HIGHfor( i = 8 ; i > 0 ; i-- ){ReadValue >>= 1 ;if( DS1302_IO_READ ){ReadValue |= 0x80 ;}else{ReadValue &= 0x7f ;}DS1302_SCLK_HIGHDS1302_SCLK_LOW}return ReadValue ;}/****************************************************************************** * Function: void v_DS1302WriteByte_f( uint8 Address, uint8 Content ) ** Description: 从DS1302指定的地址写入一个字节的内容 ** Parameter: Address: 要写入数据的地址 ** Content: 写入数据的具体值 ** Return: * ******************************************************************************/void v_DS1302WriteByte_f( uint8 Address, uint8 Content ){DS1302_RST_LOWDS1302_SCLK_LOWDS1302_RST_HIGHv_DS1302Write_f( Address ) ;v_DS1302Write_f( Content ) ;DS1302_RST_LOWDS1302_SCLK_HIGH}/******************************************************************************* Function: uint8 v_DS1302ReadByte_f( uint8 Address ) ** Description:从DS1302指定的地址读出一个字节的内容 ** Parameter:Address: 要读出数据的地址 ** ** Return: 指定地址读出的值(uint8) *******************************************************************************/uint8 v_DS1302ReadByte_f( uint8 Address ){uint8 ReadValue ;DS1302_RST_LOWDS1302_SCLK_LOWDS1302_RST_HIGHv_DS1302Write_f( Address ) ;ReadValue = v_DS1302Read_f() ;DS1302_RST_LOWDS1302_SCLK_HIGHreturn ReadValue ;}/******************************************************************************* Function: void v_ClockInit_f( void ) ** Description:初始化写入DS1302时钟寄存器的值(主程序中只需调用一次即可) **Parameter:** ** Return: *******************************************************************************/void v_ClockInit_f( void ){if( v_DS1302ReadByte_f( 0xc1) != 0xf0 ){v_DS1302WriteByte_f( 0x8e, 0x00 ) ; //允许写操作v_DS1302WriteByte_f( DS1302_YEAR_WRITE, 0x08 ) ; //年v_DS1302WriteByte_f( DS1302_WEEK_WRITE, 0x04 ) ; //星期v_DS1302WriteByte_f( DS1302_MONTH_WRITE, 0x12 ) ; //月v_DS1302WriteByte_f( DS1302_DAY_WRITE, 0x11 ) ; //日v_DS1302WriteByte_f( DS1302_HOUR_WRITE, 0x13 ) ; //小时v_DS1302WriteByte_f( DS1302_MINUTE_WRITE, 0x06 ) ; //分钟v_DS1302WriteByte_f( DS1302_SECOND_WRITE, 0x40 ) ; //秒v_DS1302WriteByte_f( 0x90, 0xa5 ) ; //充电v_DS1302WriteByte_f( 0xc0, 0xf0 ) ; //判断是否初始化一次标识写入v_DS1302WriteByte_f( 0x8e, 0x80 ) ; //禁止写操作}}/******************************************************************************* Function: void v_ClockUpdata_f( void ) ** Description:读取时间数据,并保存在结构体CurrentTime中 **Parameter:** **Return:*******************************************************************************/void v_ClockUpdata_f( void ){CurrentTime.Second = v_DS1302ReadByte_f( DS1302_SECOND_READ ) ;CurrentTime.Minute = v_DS1302ReadByte_f( DS1302_MINUTE_READ ) ;CurrentTime.Hour = v_DS1302ReadByte_f( DS1302_HOUR_READ ) ;CurrentTime.Day = v_DS1302ReadByte_f( DS1302_DAY_READ ) ;CurrentTime.Month = v_DS1302ReadByte_f( DS1302_MONTH_READ ) ;CurrentTime.Week = v_DS1302ReadByte_f( DS1302_WEEK_READ ) ;CurrentTime.Year = v_DS1302ReadByte_f( DS1302_YEAR_READ ) ;}有了上面的这些函数我们就可以对DS1302进行操作了。

温度传感器ds18b20温度传感器DS18B201. 简介温度传感器DS18B20是一种数字温度传感器，可用于测量环境温度。

该传感器由Maxim Integrated公司生产，并在许多应用中得到了广泛的应用，如家庭自动化、气象站、工业控制等。

DS18B20采用了数字化接口，并具有高精度、可编程分辨率和低功耗等特点。

2. 技术规格DS18B20的技术规格如下：- 工作电源：3.0V至5.5V- 测量范围：-55°C至+125°C- 分辨率：可编程为9、10、11或12位- 精度：±0.5°C（在-10°C至+85°C范围内）- 通信接口：一线式数字接口3. 工作原理DS18B20采用了一线式数字接口，这意味着它只需要一根数据线进行通信。

传感器从控制器接收命令，并通过数据线将温度数据发送回控制器。

传感器的数据线同时起到了供电的作用。

DS18B20通过内部的精密温度传感器测量环境温度。

传感器将温度转换为数字信号，并通过数据线将其发送给控制器。

传感器的分辨率可以根据需要进行编程，从而在精度和响应速度之间进行平衡。

4. 使用方法使用DS18B20温度传感器非常简单。

首先，将传感器的电源引脚连接到可用的电源引脚，并将数据线连接到控制器的GPIO引脚。

然后，通过控制器向传感器发送命令，请求温度数据。

传感器将在一段时间后将温度数据发送回控制器，控制器可以读取这些数据并进行相应的处理。

DS18B20还具有一些特殊的命令，如启动温度转换、复位传感器和读取ROM代码等。

这些命令可以通过与控制器的通信来实现。

5. 应用领域温度传感器DS18B20在许多应用中得到了广泛的应用。

以下是一些常见的应用领域：- 家庭自动化：DS18B20可以用于监测室内温度，从而实现智能化的温控系统。

- 气象站：DS18B20可以用于监测室外温度，并将数据发送到气象站系统进行分析和显示。

大家好！我是威虎小熊，。

下面这个就是我最近做的数字收音机+温度+时间+液晶显示+红外遥控=功放显示系统，（初稿，后续会完善其他功能），希望能和大家一起分享（哈哈）。

功能说明：液晶显示（时间.温度，收音机频率）2.红外遥控（mini红外遥控器）3.温度检测（ds18b20）4.时间显示（ds1302）5.收音机（TEA5767 >> 无线功放）电路图：PDF 图，DXP原图请到下载电路图/功放显示下载。

PCB图，用处不大，在此贴上，威虎科技集团是我将来的公司名字，呵呵PCB打样成品：5cm* 非常小巧，很容易嵌入其他东西，需要的朋友可以找我联系，我去打样的成本8元一片，不过快递运费自付。

（好像不划算哦）Pcb资源：见上图，很多吧，除了现在已经调试的功能外，还可以做315M/无线遥控AD采集,DA控制，LCD数码管口可以用作与其他器件的嵌入通讯。

好了，该上程序了。

+++++++++++++++++++++++++后面内容为中内容+++++++++++++++++++++++++#include""#include<>#include<>#include<>#include<>#include<>#define uint unsigned int#define uchar unsigned charuint key,nt,t05s,t2s;void io_init(void);void int_init(void);void InitTimer0(void);show_time(uint wei){ nt++. "};unsigned char code line1[] = {"2012/06/15 09:52"}; unsigned char code line2[] = {"FM: T:"}; unsigned char code L1[] = {"20 / / : "};void Wlcd595(uchar dat595 ){unsigned char nt;HC595CLK=0;HC595RCK=0;for(nt=8;nt>0;nt--){LCM_Data=(dat595&0x80);dat595<<=1;HC595CLK=0;HC595CLK=1;HC595CLK=1;HC595CLK=1;HC595CLK=0; }HC595RCK=1; ;DisplayOneChar(7,2,(((frequency%100000)%10000)%1000)/100+0x30);}void radio_write(void){unsigned char i;iic_start();iic_write8bit(0xc0); //TEA5767写地址if(!iic_testack()){for(i=0;i<5;i++){iic_write8bit(radio_write_data[i]);iic_ack();}}iic_stop();}//由频率计算PLLvoid get_pll(void){unsigned char hlsi;// unsigned int twpll=0;hlsi=radio_write_data[2]&0x10; //HLSI位if (hlsi)pll=(unsigned int)((float)((frequency+225)*4)/(float); //频率单位:k elsepll=(unsigned int)((float)((frequency-225)*4)/(float); //频率单位:k}//由PLL计算频率void get_frequency(void){unsigned char hlsi;unsigned int npll=0;npll=pll;hlsi=radio_write_data[2]&0x10;if (hlsi)frequency=(unsigned long)((float)(npll)*(float); //频率单位:KHz elsefrequency=(unsigned long)((float)(npll)*(float)+225); //频率单位:KHz }//读TEA5767状态,并转换成频率void radio_read(void){unsigned char i;unsigned char temp_l,temp_h;pll=0;iic_start();iic_write8bit(0xc1); //TEA5767读地址if(!iic_testack()){for(i=0;i<5;i++){radio_read_data[i]=iic_read8bit();iic_ack();}}iic_stop();temp_l=radio_read_data[1];temp_h=radio_read_data[0];temp_h&=0x3f;pll=temp_h*256+temp_l;get_frequency();}//手动设置频率,mode=1,+; mode=0: ,不用考虑TEA5767用于搜台的相关位:SM,SUD void search(bit mode){radio_read();if(mode){frequency+=25;if(frequency>max_freq)frequency=min_freq;}else{frequency-=25;if(frequency<min_freq)frequency=max_freq;}get_pll();radio_write_data[0]=pll/256;radio_write_data[1]=pll%256;radio_write_data[2]=0x41;radio_write_data[3]=0x11;radio_write_data[4]=0x40;radio_write();}//自动搜台,mode=1,频率增加搜台; mode=0:频率减小搜台,不过这个好像不能循环搜台void auto_search(bit mode){radio_read();if(mode){radio_write_data[2]=0xa0; //b1frequency+=40;if(frequency>max_freq)frequency=min_freq;}else{radio_write_data[2]=0x20; //41frequency-=40;if(frequency<min_freq)frequency=max_freq; }get_pll();radio_write_data[0]=pll/256+0x40; //加0x40是将SM置为1 为自动搜索模式radio_write_data[1]=pll%256;radio_write_data[3]=0x11; //SSL1和SSL0控制搜索停止条件radio_write_data[4]=0x40;radio_write();radio_read();while(!(radio_read_data[0]&0x80)) //搜台成功标志{radio_read();}}#endif++++++++++++++++++++++++ 的内容+++++++++++++++++++++++#ifndef _ykong_H#define _ykong_H#include<>#include<>#define uint unsigned int#define uchar unsigned charuint key,rkey,numkey;uchar RIGHT=0, LEFT=0;uchar timewei=1;sbit YK=P3^2;uchar stime[11]={0,1,2,0,6,1,5,2,3,5,7};//年月日时分各2位//数据存放位置无年月日时分void showkey(){/*DisplayOneChar(0,2,0x30+key/10);DisplayOneChar(1,2,0x30+key%10);*/}showsstime(){WriteComLCM(0x0f); //0x0c不显示光标，0e光标显示，0d光标闪动DisplayListChar(0, 2, " ***TIME SET*** ");DisplayListChar(1, 1, "0");if(ET0==1){ DisplayListChar(0, 2, line2); // 设置完毕后恢复显示；DisplayListChar(0, 1, L1); // 设置完毕后恢复显示；showfm(); //恢复显示频率WriteComLCM(0x0C); //关光标，恢复显示。
