C15普通砼采购技术规格书

混凝土采购工程技术规格详情1. 概述本文件详细描述了混凝土的采购工程技术规格，包括混凝土的分类、性能要求、质量控制、验收标准等。

2. 混凝土分类2.1 普通混凝土普通混凝土是由水泥、砂、石子、水、外加剂等组成的，适用于一般建筑结构和基础工程。

2.2 预应力混凝土预应力混凝土是在混凝土施工前，通过预应力技术对钢筋进行张拉，使混凝土在受力前就承受预压力，从而提高混凝土的承载能力和抗裂性能。

2.3 耐酸、耐碱、耐盐混凝土耐酸、耐碱、耐盐混凝土是在混凝土中加入相应的耐腐蚀材料，适用于酸碱盐腐蚀严重的环境。

3. 性能要求3.1 强度要求混凝土的强度应符合国家现行标准《普通混凝土力学性能试验方法标准》（GB/T 50081）的有关规定。

3.2 耐久性要求混凝土的耐久性应符合国家现行标准《普通混凝土耐久性试验方法标准》（GB/T 50082）的有关规定，包括抗渗性、抗碳化性、抗冻性等。

3.3 抗裂性要求预应力混凝土的抗裂性应符合国家现行标准《预应力混凝土结构技术规程》（GB 50017）的有关规定。

4. 质量控制4.1 原材料质量控制水泥、砂、石子、水、外加剂等原材料应符合国家现行相关标准的规定。

4.2 生产过程质量控制混凝土生产过程中，应严格控制水泥、砂、石子、水、外加剂的配比，确保混凝土的性能要求。

4.3 验收标准混凝土的验收应按照国家现行标准《普通混凝土力学性能试验方法标准》（GB/T 50081）和《普通混凝土耐久性试验方法标准》（GB/T 50082）进行。

5. 结论本文件详细描述了混凝土的采购工程技术规格，包括混凝土的分类、性能要求、质量控制、验收标准等，为混凝土的采购和施工提供了技术依据。

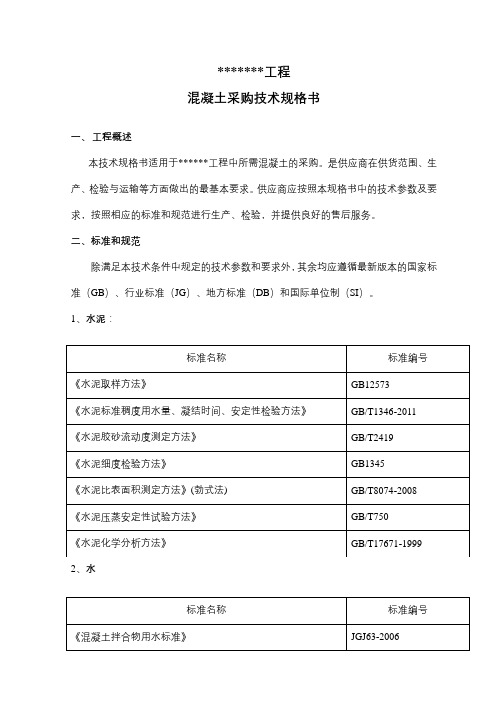

*******工程混凝土采购技术规格书一、工程概述本技术规格书适用于******工程中所需混凝土的采购。

是供应商在供货范围、生产、检验与运输等方面做出的最基本要求。

供应商应按照本规格书中的技术参数及要求，按照相应的标准和规范进行生产、检验，并提供良好的售后服务。

二、标准和规范除满足本技术条件中规定的技术参数和要求外，其余均应遵循最新版本的国家标准（GB）、行业标准（JG）、地方标准（DB）和国际单位制（SI）。

1、水泥：2、水3、砂石4、掺合料5、外加剂6、混凝土以上标准均执行最新版本。

三、相关要求本工程混凝土应采用耐久性混凝土，水泥一般为品质稳定的硅酸盐水泥或普迎硅酸盐水泥，并应与矿物掺合料一起使用。

对于本工程环境作用等级为Ⅰ-A级，地下水对混凝土结构有微腐蚀性，不宜单独釆用硅酸盐水泥，否则应检测水泥生产中加入的矿物掺合料的品种、掺量和质量，与配置混凝土时掺入的矿物掺和料一并计算所占胶凝材料总量的百分比，其掺合料应保证品质稳定、来料均匀，并符合《混凝土用矿物掺合料应用技术规程》(J10527)的要求。

如采用新型胶凝材料原料，必须有可靠的科学试验依据，证明其配制的混凝土耐久性能够满足工程使用的环境条件，并通过技术鉴定。

耐久性混凝土应满足以下要求：根据所处环境条件和作用等级，同时考虑抗冻耐久性，混凝土的配合比应满足以下参数要求：结构混凝土同时应满足以下耐久性的基本要求:3）材料耐久性要求水泥：水泥应选用硅酸盐水泥或普通硅酸盐水泥，混合材料宜为矿渣或粉煤灰。

不宜使用早强水泥。

骨料：细骨料应选用级配合理、质地均匀坚固、吸水率低、空隙率小的洁净天然中粗河砂，也可选用专门机组生产的人工砂粗骨料应选用级配合理、粒形良好、质地均匀坚固、线胀系数小的洁净碎石，不宜采用砂岩碎石。

减水剂:合适的减水剂能够显著提高混凝土的工作性能，降低水化热,使混凝土内部温度有所降低，延缓温度高峰的出现。

添加剂：掺入适当的混凝土添加剂，可以防止混凝土的早期收缩裂缝与徐变，避免过多的气孔产生。

1、设计依据及参考文献《普通混凝土配合比设计规程》JGJ55－2000(J64-2000)《公路桥涵施工技术规范》JTJ041－2000《国内公路招标文件范本》之第二卷技术规范(1)2、混凝土配制强度的确定2－1.设计要求C15。

2－2.混凝土配制强度计算根据JGJ／T55－2000；混凝土配制强度：fcu.o≥fcu.k+1.645δδ为4MPafcu.k为15 MPa由fcu.o≥15+1.645×4≥21.6(MPa)3、配合比基本参数的选择3－1.水灰比（W／C）根据JGJ／T55－96及图纸和技术规范（1）W/C=a a f ce/(f cu.o+a a.a b.f ce) a a为0.46a b为0.07f ce为1.10*32.5=35.8MPa由此，W／C＝0.72，依据工地粗细集料情况及所用水泥的材性和经验，选取0.52为基准水灰比。

3－2.坍落度的选择根据该C15配合比使用部位，查表，坍落度选为10~30mm。

3－3.砂率的选择根据坍落度查表，砂率选为34％。

3－4.用水量选择（m wo）：根据坍落度数值及所用细集料为粗砂,碎石最大粒径为40mm，用水量m wo选用160kg。

3－5.水泥用量（Mco）：Mco=160/0.52=308kg,取310kg.3－6.砂用量（Mso）：根据试验选用每m3混凝土拌合物重量（Mcp）为2360kg,用砂量Mso=(Mcp-Mwo-Mco)*0.34 =643kg3－7.碎石用量（Mgo）：Mgo=Mcp-Mwo-Mco-Mso =1247kg3－8.配合比：根据上面计算得水泥：水：砂 : 碎石310 ：160 ：643 ： 12471: 0.52: 2.07: 4.024、调整水灰比：调整水灰比为0.57，用水量为160kg，水泥用量为Mco=160/0.57=281kg，按重量法计算砂、石用量分别为：Mso==652kg，Mgo=1267kg5、混凝土配合比的试配、调整与确定:试用配合比1和2，分别进行试拌：配合比1：水泥:水:砂:碎石 = 310:160:643:1247 = 1:0.52:2.07:4.02；试拌材料用量为：水泥：水：砂:碎石 = 7.5:3.90:15.53:30.15kg;拌和后，坍落度为30mm,达到设计要求;配合比2：水泥：水：砂:碎石 = 281:160:652:1267 = 1: 0.57:2.32: 4.51试拌材料用量为：水泥：水：砂:碎石 = 6.6:3.76:15.31:29.77kg;拌和后，坍落度为15mm,达到设计要求。

混凝土采购工程技术规格说明书1. 概述本技术规格说明书旨在规定混凝土采购的技术要求和操作程序，以确保采购的混凝土满足工程项目的需求。

本说明书适用于混凝土供应商和采购方之间的交流与协调，确保混凝土的质量、强度和耐久性符合设计要求。

2. 一般要求2.1 混凝土种类和强度等级2.1.1 混凝土种类- 普通混凝土- 预应力混凝土- 高性能混凝土- 自密实混凝土- 耐久性混凝土2.1.2 强度等级- C15- C20- C25- C30- C35- C40- C45- C50- C55- C602.2 混凝土配合比混凝土配合比应根据工程项目的具体要求进行设计，确保混凝土的强度、耐久性和工作性能。

配合比设计应符合国家相关标准和规范的要求。

2.3 混凝土生产混凝土生产应遵循国家相关标准和规范，确保混凝土的质量、强度和耐久性。

生产过程中应严格控制原材料的质量、配合比、搅拌时间和养护条件。

3. 技术要求3.1 原材料要求3.1.1 水泥应选用符合国家相关标准和规范要求的水泥品种，具有足够的强度和耐久性。

3.1.2 骨料骨料应具有足够的强度和耐久性，符合国家相关标准和规范的要求。

粗骨料应具有良好的级配，细骨料应具有适当的中砂粒径。

3.1.3 掺合料掺合料应符合国家相关标准和规范的要求，具有改善混凝土工作性能和提高混凝土强度的作用。

3.1.4 外加剂外加剂应符合国家相关标准和规范的要求，具有改善混凝土工作性能和提高混凝土强度的作用。

3.2 混凝土质量要求混凝土质量应符合国家相关标准和规范的要求，确保混凝土的强度、耐久性和工作性能。

3.3 强度和耐久性要求混凝土的强度和耐久性应符合设计要求，包括抗压强度、抗折强度、抗渗性、抗冻性等。

4. 检验和试验混凝土的检验和试验应符合国家相关标准和规范的要求，包括原材料的质量检验、混凝土的强度试验和耐久性试验。

5. 包装、运输和储存混凝土的包装、运输和储存应符合国家相关标准和规范的要求，确保混凝土的质量、强度和耐久性不受损害。

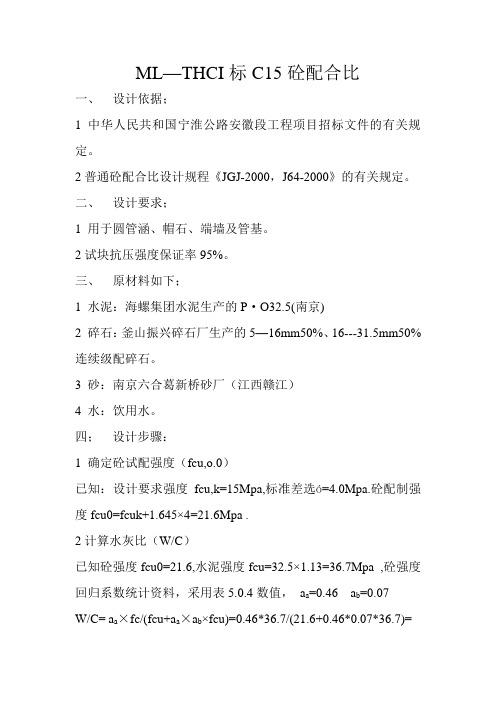

ML—THCI标C15砼配合比一、设计依据；1 中华人民共和国宁淮公路安徽段工程项目招标文件的有关规定。

2普通砼配合比设计规程《JGJ-2000，J64-2000》的有关规定。

二、设计要求；1 用于圆管涵、帽石、端墙及管基。

2试块抗压强度保证率95%。

三、原材料如下；1 水泥：海螺集团水泥生产的P·O32.5(南京)2 碎石：釜山振兴碎石厂生产的5—16mm50%、16---31.5mm50%连续级配碎石。

3 砂：南京六合葛新桥砂厂（江西赣江）4 水：饮用水。

四；设计步骤：1 确定砼试配强度（fcu,o.0）已知：设计要求强度fcu,k=15Mpa,标准差选ó=4.0Mpa.砼配制强度fcu0=fcuk+1.645×4=21.6Mpa .2计算水灰比（W/C）已知砼强度fcu0=21.6,水泥强度fcu=32.5×1.13=36.7Mpa ,砼强度回归系数统计资料，采用表5.0.4数值，a a=0.46 a b=0.07W/C= a a×fc/(fcu+a a×a b×fcu)=0.46*36.7/(21.6+0.46*0.07*36.7)=0.74．3 根据工程经验可以确定水灰比为0.70，调整配合比±0.05分别为0.65、0.75。

4 单为用水量确定为W=180kg/m3.5 计算每m3砼水泥用量I、已知砼单位用水量W=180Kg/m3水灰比W/C=0.70砼用灰量为C=W/C=180/0.70=257KgII、0.65单位用灰量为180/0.65=277Kg/m3,0.75水灰比用灰量为180/0.75=240Kg/m3.6 选定砂率(S%),按已知集料采用碎石,最大粒径31.5mm,水灰比为W/C=0.70选定砂率为36%.7 假定砼湿表观密度p cp=2400Kg/m3.8 计算砂石用量: 采用质量法m so+m co=2400-180-257m so/(m so+m co)=0.36解的砂用量707Kg/m3. 碎石用量1256Kg/m3.9试拌35L材料用量: 水泥: 257×0.035=8.995Kg 砂: 707×0.035=24.745Kg 碎石:1256×0.035=43.960Kg水: 180×0.035=6.300Kg.试拌后测定砼塌落为40mm满足设计要求.同样计算水灰比0.65、0.75的试块各两组.10 计算湿表观密度p cp=257+707+1256+180=2400Kg/m3.实测表观密度2405Kg/m3,修正系数=2405/2400=1.0011 另外两组水灰比采用0.65和0.75进行试拌,塌落度为45mm 和40mm,实测表观密度为2405Kg/m3和2400Kg/m3,修正系数为1.01和1.00.因实测表观密度与假定表观密度不超过±20Kg/m3,所以不用修正，各种材料用量及结果见下表:。

C15混凝土配合比设计书一、设计资料：1、标号：C152、用途：寥水大桥沉降缝3、材料：325水泥（湖南骏龙水泥厂）， 砂（黄桥砂场）， 碎石（龙田碎石场） 水（普通饮用水）4、要求： 二、设计要求：1、 最小水泥用量为300㎏/m 3;2、 砂率为37%~42%;3、 坍落度为30~50㎜;4、 水灰比为0.5~0.7。

三、设计步骤：1、计算初步配和比1）确定混凝土配置强度（f cu ，o ）设计要求混凝土强度f cu.k =15MPa,由表查得:标准差σ=4.0MPa 。

f cu ，o=f cu ，k+1.645σ=15+1.645×4=21.6（MPa ）2）计算水灰比（w/c ）① 计算水泥实际强度（取γc =1.10）f ce =γc f ce ，k =1.10×32.5=35.75（MPa ）计算混凝土水灰比。

已知混凝土配制强度f cu ，o =21.6MPa ，水泥实际强度f ce =35.75 MPa 。

取A=0.46，B=0.073） 选定单位用水量已知坍落度为30~50㎜，碎石最大粒径为31.5mm 。

查表选用混凝土用水量：m wo =170㎏/m 34） 选定单位用灰量由w/c=0.72，m wo =185㎏/m 3m co =m wo= 185 = 257 (kg/m 3) w 0.72 c5）砂率（βs ） βs =36% 6）计算砂石用量采用质量法已知：m co =257kg/m 3，m wo =185kg/m3，βs =36% 取ρcp =2400 kg/m 3w = Af ce = 0.46×35.75= 0.72c f cu,o +Abf ce 21.6+0.46×0.07×35.75m so+m Go=m so m so+m Go =βsρcp－m co－m wo｛m so+m Go=m so m so+m Go ×100%=0.362400-257-185｛求出砂石用量为:m so=705kg/m3m Go=1253kg/m3得出初步配和比为：m co：m wo：m so：m Go=257:185:705:1253四、试配与调整1、试配0.03375m3后m co：m wo：m so：m Go=8.67：6.24：23.79：42.292、实测T=30mm3、最终配合比m co：m wo：m so：m Go=257:185:705:1253附：云峰水泥配合比m co：m wo：m so：m Go=257:185:705:1253试配0.03375m3后m co：m wo：m so：m Go=8.67：6.24：23.79：42.29实测T=30mm湖南环达公路桥梁建设总公司竹城路项目部工地试验室。

C15混凝土配合比设计说明书一、设计依据1、图纸设计2、 JGJ55-2011 《普通混凝土配合比设计规程》3、JTG E42-2005 《公路工程水泥及水泥混凝土试验规程》4、JTG E30-2005 《公路工程集料试验规程》二、设计指标该砼用于路基排水工程的管涵垫层，设计标号C15，设计坍落度50~70mm。

三、原材料品种规格及质量1、原材料品种规格及产地水泥：P.O 42.5，产地：****粗集料：碎石16~31.5mm 产地：**石料厂掺配比率：70%碎石5~16mm 产地：**石料厂掺配比率：30% 细集料：淡化砂产地：**砂厂细砂。

水：饮用水无杂质2、粗集料试验汇总粗集料各项指标试验结果汇总表（表一）粗集料筛分结果及合成集配3、细集料试验汇总细集料各项指标试验结果汇总表（表二）4、水泥试验汇总p.o42.5级水泥各项指标试验结果汇总表（表三）四、计算基本参数1、确定混凝土配制强度f cuof cuo≥f cuk+1.645σ=15+1.645×4.0=21.6Mpa2、计算水胶比（W/B）W/B =a a×fb f cu，0+a a a b f b=0.53×1.16×42.5 21.6+0.53×0.20×1.16×42.5= 0.97根据JGJ 55-2011规程，混凝土适配用水胶比要求，初步选定水胶比为0.75。

3、计算用水量混凝土设计坍落度为50~70mm，根据混凝土塌落度和碎石的最大粒径选定每立方米用水量为195kg。

4、计算胶凝材料用量M bo=m w0/（W/B）=195/0.75=260kg5、确定砂率根据骨料的技术指标、混凝土拌合性能和施工要求，综合选定砂率为40%，即βs=40%6、采用质量法计算粗、细骨料用量假定混凝土的表观密度为2380kg/cm3,则：M co+ M go+M so+ M wo= M cpβs=40%即：260+ M go+M so+ 195= 2380，βs=40%得：M so =770，M go=1155每立方米混凝土细集料质量为M so =770kg每立方米混凝土粗集料质量为M go =1155kg五、确定基准配合比：根据计算结果，试拌检验。

一、C15砼设计要求1、砼设计强度等级为C152、坍落度控制在10-30mm3、按标准方法制作边长为150mm的立方体试块，在温度20±2℃，相对湿度大于95%环境中标养。

二、原材料技术标准1、粗骨料2、细骨料3、水泥采用江苏磊达P.O32.5水泥，其技术指标经试验结果如下：4、水：采用饮用水三、砼配合比设计过程(一)基准配合比1、f cuo =f cu.k+1.645δ=15+1.645×4.0=21.6MPa2、W/C=a a×f ce/(f cu,o+a a a b×f ce)=0.46×1.08×32.5/(21.6+0.46×0.07×32.5×1.08)=0.713、m wo选取每立方米砼的用水量，经试配确定用水量为185 kg,4、m co选取W/C=0.71 m wa=185kgm co= m wa/(W/C)=185/0.71=260kg5、βs查表4.0.2 βs选取为40%.6、m so m go按体积法计算m co/ρc+m so/ρs+m go/ρg +m wo/ρw+0.01a=1βs=m so/(m so+m go)X100%计算得：m so=776kg m go=1164kg配合比：m co: m so: m go:m wo: m yo:m Jo =260:776:1164:185=1:2.98:4.48:0.71(二)试拌调整按0.035 m3砼进行试拌a、试拌用量（kg） W/C=0.71水泥：细骨料：粗骨料：水9.1: 27.2: 40.7: 6.5实测坍落度为:30mm，理论表观密度：2380 kg/m3，实测:2390kg/m3试拌砼满足规范要求，不用调整。

按规程第6.1.3条确定基准配合比，用水量应与基准配合比相同，水灰比分别增加和减少0.03。

b、试拌用量水灰比减少0.03 W/C=0.68水泥：细骨料：粗骨料：水9.5: 27.1: 40.6: 6.5实测坍落度为:20mm，理论表观密度:2390kg/m3，实测:2390kg/m3试拌砼满足规范要求，不用调整。

*******工程混凝土采购技术规格书一、工程概述本技术规格书适用于******工程中所需混凝土的采购。

是供应商在供货范围、生产、检验与运输等方面做出的最基本要求。

供应商应按照本规格书中的技术参数及要求，按照相应的标准和规范进行生产、检验，并提供良好的售后服务。

二、标准和规范除满足本技术条件中规定的技术参数和要求外，其余均应遵循最新版本的国家标准（GB）、行业标准（JG）、地方标准（DB）和国际单位制（SI）。

1、水泥：2、水3、砂石4、掺合料5、外加剂6、混凝土以上标准均执行最新版本。

三、相关要求本工程混凝土应采用耐久性混凝土，水泥一般为品质稳定的硅酸盐水泥或普迎硅酸盐水泥，并应与矿物掺合料一起使用。

对于本工程环境作用等级为Ⅰ-A级，地下水对混凝土结构有微腐蚀性，不宜单独釆用硅酸盐水泥，否则应检测水泥生产中加入的矿物掺合料的品种、掺量和质量，与配置混凝土时掺入的矿物掺和料一并计算所占胶凝材料总量的百分比，其掺合料应保证品质稳定、来料均匀，并符合《混凝土用矿物掺合料应用技术规程》(J10527)的要求。

如采用新型胶凝材料原料，必须有可靠的科学试验依据，证明其配制的混凝土耐久性能够满足工程使用的环境条件，并通过技术鉴定。

耐久性混凝土应满足以下要求：根据所处环境条件和作用等级，同时考虑抗冻耐久性，混凝土的配合比应满足以下参数要求：结构混凝土同时应满足以下耐久性的基本要求:3）材料耐久性要求水泥：水泥应选用硅酸盐水泥或普通硅酸盐水泥，混合材料宜为矿渣或粉煤灰。

不宜使用早强水泥。

骨料：细骨料应选用级配合理、质地均匀坚固、吸水率低、空隙率小的洁净天然中粗河砂，也可选用专门机组生产的人工砂粗骨料应选用级配合理、粒形良好、质地均匀坚固、线胀系数小的洁净碎石，不宜采用砂岩碎石。

减水剂:合适的减水剂能够显著提高混凝土的工作性能，降低水化热,使混凝土内部温度有所降低，延缓温度高峰的出现。

添加剂：掺入适当的混凝土添加剂，可以防止混凝土的早期收缩裂缝与徐变，避免过多的气孔产生。

砼（砂浆）配合比标准试验审批表承包单位：合同号：普通水泥混凝土配合比设计书1、计算初步配合比混凝土设计强度（fcu.o）15 MPa计算水泥混凝土配置强度（fcu.o）= 21.6 MPa计算水灰比（W/C）=0.65选定单位用水量= 204 kg/m3计算单位水泥用量= 314 kg/m3选定砂率= 47 ℅计算单位砂用量= 885 kg/m3计算单位石用量= 997 kg/m初步配合比为水泥：砂：石= 314 : 885 :997水灰比=0.652、调整工作性，提出基准配合比1）计算水泥混凝土试拌材料用量：按初步配合比试拌水泥混凝土拌和物25 L, 各种材料用量为：水泥= 7.85 kg水= 5.1 kg砂= 22.1 kg石= 24.9 kg2）调整工作性按初步配合比拌制水泥混凝土拌和物，测定其粘聚性、保水性、坍落度。

坍落度测定值为110mm, 粘聚性和保水性亦良好，满足施工和易性要求。

3）提出基准配合比经过工作性调整，确定基准配合比为：水泥：砂：石= 1 : 2.72: 3.18水灰比=0.65配制强度所对应的水灰比值=0.65按强度修正后各材料单位用量：水= 204 kg/m 3 水泥= 314 kg/m 3 砂= 885 kg/m 3 石= 997 kg/m 3计算混合料湿表观密度= 2400 kg/m 3实测混合料湿表观密度= 2380 kg/m 3按实测湿表观密度修正后各种材料用量： 水泥= 314 kg/m 3砂= 885 kg/m 3 石= 997 kg/m 3水= 204 kg/m 3确定试验室配合比 水泥:砂：石= 1 : 2.72 : 3.18 水灰比=0.65抗压强度3525155普通水泥混凝土配合比试验报告施工单位：合同号：监理单位：试验编号：施工单位：合同号：监理单位：试验编号：试验单位xx项目部试验室报告日期样品名称碎石取样日期仪器名称方孔筛用途配合比工程名称检测依据混凝土种类级配类型集料级配组成试验筛分曲线图备注：施工单位自检意见：日期：监理人员意见：日期：施工单位：合同号：砼、砂浆配合比审批报表施工单位：合同号：。
