第6章 计算机输入输出系统资料

修改与2012.11.03第二章8086体系结构与80x861．8086由哪两部分构成？它们的主要功能是什么？答：8086由两部分组成：指令执行部件(，)和总线接口部件(，)。

指令执行部件（）主要由算术逻辑运算单元()、标志寄存器、通用寄存器组和控制器等4个部件组成，其主要功能是执行指令。

总线接口部件()主要由地址加法器、专用寄存器组、指令队列和总线控制电路等4个部件组成，其主要功能是形成访问存储器的物理地址、访问存储器并取指令暂存到指令队列中等待执行，访问存储器或I／O端口读取操作数参加运算或存放运算结果等。

2．8086预取指令队列有什么好处？8086内部的并行操作体现在哪里？答：8086的预取指令队列由6个字节组成，按照8086的设计要求，指令执行部件（）在执行指令时，不是直接通过访问存储器取指令，而是从指令队列中取得指令代码，并分析执行它。

从速度上看，该指令队列是在内部，从指令队列中获得指令的速度会远远超过直接从内存中读取指令。

8086内部的并行操作体现在指令执行的同时，待执行的指令也同时从内存中读取，并送到指令队列。

5．简述8086系统中物理地址的形成过程。

8086系统中的物理地址最多有多少个？逻辑地址呢？答：8086系统中的物理地址是由20根地址总线形成的。

8086系统采用分段并附以地址偏移量办法形成20位的物理地址。

采用分段结构的存储器中，任何一个逻辑地址都由段基址和偏移地址两部分构成，都是16位二进制数。

通过一个20位的地址加法器将这两个地址相加形成物理地址。

具体做法是16位的段基址左移4位(相当于在段基址最低位后添4个“0”)，然后与偏移地址相加获得物理地址。

由于8086的地址线是20根，所以可寻址的存储空间为1M字节，即8086系统的物理地址空间是1。

逻辑地址由段基址和偏移地址两部分构成，都是无符号的16位二进制数，程序设计时采用逻辑地址，也是1。

6．8086系统中的存储器为什么要采用分段结构？有什么好处？答：8086中的寄存器都是16位的，16位的地址只能访问64的内存。

第六章I/O接口和总线本章介绍1.I/O接口I/O接口的功能简单的输入输出接口芯片I/O端口及其寻址方式CPU与外设间的数据传送方式 PC机的I/O地址分配2.总线IBM PC总线AT总线或ISA总线6-1、I/O接口一．I/O接口的功能1.采用I/O接口的必要性计算机和外设之间的信息交换带来一些问题：速度不匹配信号电平不匹配信号格式不匹配时序不匹配因此I/O设备不能直接与CPU的系统总线相连，必须在CPU与外设之间设置专门的接口电路来解决这些问题。

可编程输入输出接口芯片随着大规模集成电路技术的发展，出现了许多通用的可编程接口芯片，可用它们来方便地构成接口电路。

后面几章将介绍常见的可编程I/O接口芯片的原理、编程方法及与CPU的连接方法。

可编程中断控制器8259A可编程计数器/定时器8253可编程外围接口芯片8255A串行通信和可编程接口芯片8253AA/D和D/A转换芯片。

本章介绍最常用的简单I/O接口芯片,主要有缓冲器(Buffer)和锁存器(Latch)。

二、简单的输入输出接口芯片1.缓冲器74LS244和74LS245连接在总线上的缓冲器都具有三态输出能力。

在CPU或I/O接口电路需要输入输出数据时，在它的使能控制端EN（或G）作用一个低电平脉冲，使它的内部的各缓冲单元接通，即处在输出0或1的透明状态。

数据被送上总线。

当使能脉冲撤除后，它处于高阻态。

这时，各缓冲单元像一个断开的开关，等于将它所连接的电路从总线脱开。

74LS244和74LS245就是最常用的数据缓冲器。

除缓冲作用外，它们还能提高总线的驱动能力。

8个三态缓冲单元，分成两组，分别由门控信号为低电平时，数据传送；高电平时，输出高阻态。

单向缓冲器，只能从端。

OE 2.锁存器74LS3731. I/O端口1.数据端口（Data Port）用来存放CPU与外设之间交换的数据，长度一般为1-2个字节，主要起缓冲作用。

2.状态端口（Status Port）用来指示外设的当前状态。

《微型计算机原理及应用》知识点第1章计算机基础知识1. 掌握十进制数与二进制数、十六进制数间的互相转换。

2．135=B=87H3. B=1424. 7BH=01111011B=1235. 掌握正、负数据与补码间的互相转换6．若X=+1111010则[X]补=011110107. 设Y=-1001100则[Y]补=第2章 80×86CPU1．8086/8088CPU总线接口单元由哪些功能部件组成？2．8086/8088BIU中各组成部分的功能是什么？3．8086/8088BIU的主要功能是什么？4．8086/8088的EU由哪些功能部件组成？5．8086/8088中的寄存器可以分为哪5类？它们各自的主要功能是什么？6．8086处理器中20位物理地址是怎样产生的？7．掌握8086处理器结构框图及各功能部件的作用。

8．8086处理器中标志寄存器有哪些标志位？这些标志位的作用分别是什么？9．8086系统中一个逻辑段最大容量是多少？10．地址锁存器的功能是什么？地址是如何被锁存的？11．最小模式下8086/8088CPU是怎样控制内存进行读/写操作的？12．举例说明8086CPU计算物理地址的过程？13．说明8086/8088中SI,DI,SP,BP的特殊用途。

14．说明8086对存储器进行读操作的控制过程。

15．说明8086对存储器进行写操作的控制过程。

16．8086最小模式下是怎样控制外设端口进行读/写操作的？17．8086可以访问的内存空间为多少？18．8086是如何实现对内存进行分段管理的？19．8086是如何实现对内存按字和按字节访问的？20．8086系统中控制命令M/，ALE和DT/各自的作用是什么？21．8282及8286芯片的作用分别是什么？22．8086中CS,SS,DS,ES寄存器的作用分别是什么？23．术语：标志，规则字，非规则字，协处理器第3章微机指令系统1．8086微型计算机指令按功能的分类。

计算机基础知识什么是输入输出（IO）操作计算机基础知识：什么是输入输出（IO）操作计算机是一种用于处理数据的工具，而输入输出（IO）操作是计算机与外部世界进行数据交流的方式。

通过输入，我们可以将外部的数据传递给计算机进行处理，而输出则是将计算机处理后的数据传递给外部环境。

在本文中，我们将探讨输入输出操作的基础知识。

一、输入输出（IO）的概念输入输出是计算机与外部环境进行数据交流的方式。

输入是指将外部数据传递给计算机，供计算机进行处理和分析；输出则是将计算机处理后的数据传递给外部环境，供人们观察和使用。

在计算机系统中，输入输出设备起到了极为重要的作用。

例如，键盘、鼠标和触摸屏等输入设备用于接收用户的命令和数据，显示器、打印机等输出设备则用于向用户展示计算机处理的结果。

二、输入输出的分类1. 人机交互输入输出：这种输入输出方式主要是通过外部设备与人进行交互。

例如，使用键盘输入文字、鼠标点击图标进行操作、触摸屏选择菜单等。

同时，显示器将结果输出给人们观察。

2. 设备驱动程序输入输出：这种输入输出方式是通过设备驱动程序进行的。

计算机通过设备驱动程序与各类外部设备进行通信。

例如，打印机通过打印机驱动程序与计算机通信，将计算机处理的文档输出。

3. 文件输入输出：文件是计算机中存储数据的一种形式，也是计算机与外部世界交流的一种方式。

我们可以将数据存储在文件中，进行读取和写入操作。

三、输入输出的基本操作在计算机基础中，我们了解到输入输出操作的基本函数包括读取和写入。

读取是指从外部获取数据并传递给计算机进行处理；写入则是将计算机处理的结果传递给外部。

读取函数的基本形式如下：input(data)：从外部读取数据，存储在变量data中。

写入函数的基本形式如下：output(data)：将变量data中的数据写入外部设备，供外部环境使用。

四、输入输出的应用输入输出操作在计算机中得到了广泛的应用。

以下是一些常见的输入输出操作应用场景：1. 数据采集：许多科学实验、气象观测等需要收集大量外部数据，通过输入输出操作，这些数据可以传递给计算机进行进一步的分析和处理。

《操作系统》课程教学大纲一、课程基本情况课程代码：10411290课程名称（中/英文）：操作系统/Operating System课程类别：专业基础课学分：3.5总学时：56理论学时：48实验/实践学时：8适用专业：数据科学与大数据技术适用对象：本科先修课程：计算机组成与系统结构、java程序设计、数据结构教学环境：多媒体开课学院：计算机与信息工程学院二、课程简介《操作系统》是高校软件工程专业的一门专业核心课，是后续专业课程的理论基础，本课程讲述操作系统的基本原理，主要偏重于操作系统功能与结构的理论分析，对其中的重要算法辅以实验,以加深对理论知识的理解和掌握。

主要内容包括操作系统概论；进程的概念、进程的描述与控制、进程的同步与互斥以及进程管理的常用算法；处理机调度的策略和处理死锁的方法；存储器管理的方案和分配算法以及存储保护和共享；文件系统的运行机制及关键的数据结构；设备与系统的结合方式，设备驱动程序的结构及加载机制。

通过该课程的学习要求学生理解和掌握操作系统的原理和实现方法，培养分析、比较操作系统实现方法优劣的基本能力，加深对操作系统的理解，提高深入编程和借鉴操作系统的设计思想和算法的能力。

本课程主要讲述操作系统的原理，使学生不仅能够从操作系统内部了解操作系统的工作原理，而且可以学到软件设计的思想方法和技术方法。

主要内容包括：操作系统的概论；操作系统的作业管理；操作系统的文件管理原理；操作系统的进程概念、进程调度和控制、进程同步和互斥等；操作系统的各种存储管理方式以及存储保护和共享；操作系统的设备管理原理。

三、课程教学目标2.课程教学目标及其与毕业要求指标点、主要教学内容的对应关系四、教学内容第一章操作系统引论1.主要内容：阐述操作系统的目标和作用；操作系统的发展过程；操作系统基本特性；操作系统主要功能；操作系统的结构设计。

2.基本要求：掌握操作系统的定义；理解操作系统目标、作用和功能；。

3.重点：操作系统的定义与功能。

计算机组成原理考研指定教材习题解答《计算机组成原理》考研指定教材习题解答李淑芝欧阳城添江西理⼯⼤学计算机科学与技术教研室2013.9⽬录第1章计算机系统概论 (1)第2章计算机的发展及应⽤ (6)第3章系统总线 (8)第4章存储器 (13)第5章输⼊输出系统 (32)第6章计算机的运算⽅法 (44)第7章指令系统 (65)第8章 CPU的结构和功能 (70)第9章控制单元的功能 (78)第10章控制单元的设计 (85)第1章计算机系统概论1.1 什么是计算机系统、计算机硬件和计算机软件？硬件和软件哪个更重要？解：计算机系统由硬件和软件两⼤部分组成。

硬件即指计算机的实体部分，它由看得见摸得着的各种电⼦元器件，各类光、电、机设备的实物组成，如主机、外设等。

软件是看不见摸不着的，由⼈们事先编制成具有各类特殊功能的信息组成，⽤来充分发挥硬件功能，提⾼机器⼯作效率，便于⼈们使⽤机器，指挥整个计算机硬件系统⼯作的程序、资料、数据集合。

硬件和软件在计算机系统中相互依存，缺⼀不可，因此同样重要。

1.2 如何理解计算机系统的层次结构？解：（1）第⼀级：实际机器M1 (机器语⾔机器)，机器语⾔程序直接在M1上执⾏；（2）第⼆级：虚拟机器M2（汇编语⾔机器），将汇编语⾔程序先翻译成机器语⾔程序，再在M1-上执⾏；（3）第三级：虚拟机器M3(⾼级语⾔机器)，将⾼级语⾔程序先翻译成汇编语⾔程序，再在M2、M1（或直接到M1）上执⾏；（4）第零级：微程序机器M0（微指令系统），由硬件直接执⾏微指令。

（5）实际上，实际机器M1和虚拟机器M2之间还有⼀级虚拟机，它是由操作系统软件构成，该级虚拟机⽤机器语⾔解释操作系统。

（6）虚拟机器M3还可以向上延伸，构成应⽤语⾔虚拟系统。

1.3 说明⾼级语⾔、汇编语⾔和机器语⾔的差别及联系。

解：机器语⾔由0、1代码组成，是机器能识别的⼀种语⾔。

⽤机器语⾔编写程序时要求程序员对他们所使⽤的计算机硬件及其指令系统⼗分熟悉，编写程序难度很⼤，操作过程也极易出错。

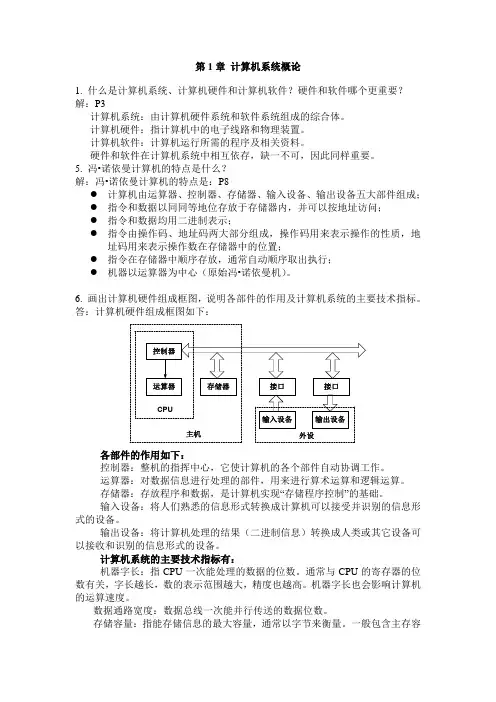

第1章计算机系统概论1. 什么是计算机系统、计算机硬件和计算机软件？硬件和软件哪个更重要？解：P3计算机系统：由计算机硬件系统和软件系统组成的综合体。

计算机硬件：指计算机中的电子线路和物理装置。

计算机软件：计算机运行所需的程序及相关资料。

硬件和软件在计算机系统中相互依存，缺一不可，因此同样重要。

5. 冯•诺依曼计算机的特点是什么？解：冯•诺依曼计算机的特点是：P8●计算机由运算器、控制器、存储器、输入设备、输出设备五大部件组成；●指令和数据以同同等地位存放于存储器内，并可以按地址访问；●指令和数据均用二进制表示；●指令由操作码、地址码两大部分组成，操作码用来表示操作的性质，地址码用来表示操作数在存储器中的位置；●指令在存储器中顺序存放，通常自动顺序取出执行；●机器以运算器为中心（原始冯•诺依曼机）。

6. 画出计算机硬件组成框图，说明各部件的作用及计算机系统的主要技术指标。

答：计算机硬件组成框图如下：控制器运算器CPU主机存储器输入设备接口输出设备接口外设各部件的作用如下：控制器：整机的指挥中心，它使计算机的各个部件自动协调工作。

运算器：对数据信息进行处理的部件，用来进行算术运算和逻辑运算。

存储器：存放程序和数据，是计算机实现“存储程序控制”的基础。

输入设备：将人们熟悉的信息形式转换成计算机可以接受并识别的信息形式的设备。

输出设备：将计算机处理的结果（二进制信息）转换成人类或其它设备可以接收和识别的信息形式的设备。

计算机系统的主要技术指标有：机器字长：指CPU一次能处理的数据的位数。

通常与CPU的寄存器的位数有关，字长越长，数的表示范围越大，精度也越高。

机器字长也会影响计算机的运算速度。

数据通路宽度：数据总线一次能并行传送的数据位数。

存储容量：指能存储信息的最大容量，通常以字节来衡量。

一般包含主存容量和辅存容量。

运算速度：通常用MIPS（每秒百万条指令）、MFLOPS（每秒百万次浮点运算）或CPI（执行一条指令所需的时钟周期数）来衡量。

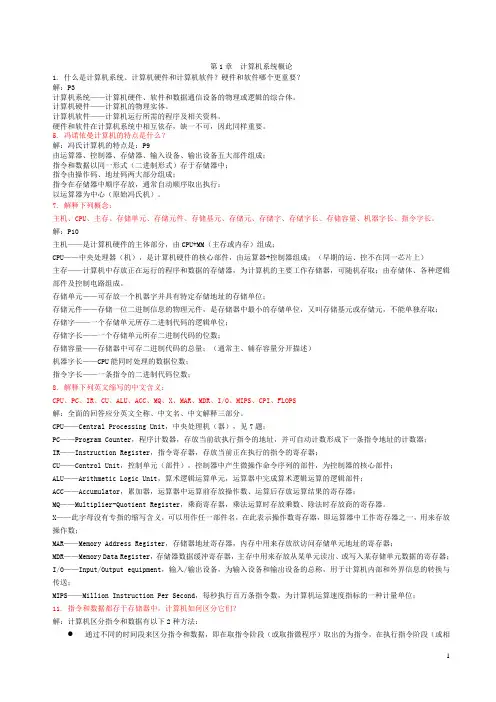

第1章计算机系统概论1. 什么是计算机系统、计算机硬件和计算机软件？硬件和软件哪个更重要？解：P3计算机系统——计算机硬件、软件和数据通信设备的物理或逻辑的综合体。

计算机硬件——计算机的物理实体。

计算机软件——计算机运行所需的程序及相关资料。

硬件和软件在计算机系统中相互依存，缺一不可，因此同样重要。

5. 冯诺依曼计算机的特点是什么？解：冯氏计算机的特点是：P9由运算器、控制器、存储器、输入设备、输出设备五大部件组成；指令和数据以同一形式（二进制形式）存于存储器中；指令由操作码、地址码两大部分组成；指令在存储器中顺序存放，通常自动顺序取出执行；以运算器为中心（原始冯氏机）。

7. 解释下列概念：主机、CPU、主存、存储单元、存储元件、存储基元、存储元、存储字、存储字长、存储容量、机器字长、指令字长。

解：P10主机——是计算机硬件的主体部分，由CPU+MM（主存或内存）组成；CPU——中央处理器（机），是计算机硬件的核心部件，由运算器+控制器组成；（早期的运、控不在同一芯片上）主存——计算机中存放正在运行的程序和数据的存储器，为计算机的主要工作存储器，可随机存取；由存储体、各种逻辑部件及控制电路组成。

存储单元——可存放一个机器字并具有特定存储地址的存储单位；存储元件——存储一位二进制信息的物理元件，是存储器中最小的存储单位，又叫存储基元或存储元，不能单独存取；存储字——一个存储单元所存二进制代码的逻辑单位；存储字长——一个存储单元所存二进制代码的位数；存储容量——存储器中可存二进制代码的总量；（通常主、辅存容量分开描述）机器字长——CPU能同时处理的数据位数；指令字长——一条指令的二进制代码位数；8. 解释下列英文缩写的中文含义：CPU、PC、IR、CU、ALU、ACC、MQ、X、MAR、MDR、I/O、MIPS、CPI、FLOPS解：全面的回答应分英文全称、中文名、中文解释三部分。

CPU——Central Processing Unit，中央处理机（器），见7题；PC——Program Counter，程序计数器，存放当前欲执行指令的地址，并可自动计数形成下一条指令地址的计数器；IR——Instruction Register，指令寄存器，存放当前正在执行的指令的寄存器；CU——Control Unit，控制单元（部件），控制器中产生微操作命令序列的部件，为控制器的核心部件；ALU——Arithmetic Logic Unit，算术逻辑运算单元，运算器中完成算术逻辑运算的逻辑部件；ACC——Accumulator，累加器，运算器中运算前存放操作数、运算后存放运算结果的寄存器；MQ——Multiplier-Quotient Register，乘商寄存器，乘法运算时存放乘数、除法时存放商的寄存器。

内容说明学长学姐的高分笔记以及课堂讲义对于复习而言至关重要，能够充分利用相应笔记，可让我们学习起来事半功倍。

本册笔记囊括了考试重点以及复习过程中必须注意的地方，同时总结了很多有用的结论和方法，不仅能够更好理解整个框架与原理，也能利用结论和方法快速解题，真正做到高效复习、精准复习。

说明：由于高分笔记和课堂讲义大部分是手写的，字迹与格式比较潦草，因此我们进行了整理和归纳，保留核心内容，去除错别字以及多余内容，同时对内容进行了重新排版，以便阅读与复习。

明立考试（公众号）本文档的内容参考了部分网络资料及图书资料，是出于传递更多信息之目的，并不代表故意侵犯原作者或出版人的版权和利益，如果原作者或出版人对本文档有任何异议，请与作者联系，会在第一时间处理！内容说明 (1)声明 (2)目录 (3)第1篇概论 (4)第1章计算机系统概论 (4)第2章计算机的发展及应用 (7)第2篇计算机系统的硬件结构 (8)第3章系统总线 (8)第4章存储器 (13)第5章输入输出系统 (23)第3篇中央处理器 (32)第6章计算机的运算方法 (32)第7章指令系统 (36)第8章CPU的结构和功能 (39)第4篇控制单元 (44)第9章控制单元的功能 (44)第10章控制单元的设计 (47)第1篇概论第1章计算机系统概论【考点1】计算机系统简介1．计算机的软硬件概念（1）计算机系统由“硬件”和“软件”两大部分组成，“硬件”是指计算机的实体部分，“软件”是指由人们事先编制的具有各类特殊功能的程序组成。

（2）计算机的软件又可以分为系统软件和应用软件，系统软件用来管理整个计算机系统，监视服务，应用软件是用户根据任务需要所编制的各种程序。

2．计算机系统的层次结构计算机系统的层次结构如图1-1所示。

图1-1 多级层次结构的计算机系统3．计算机组成和计算机体系结构（1）计算机体系结构计算机体系结构是指那些能够被程序员所见到的计算机系统的属性，即概念性的结构与功能特性。
