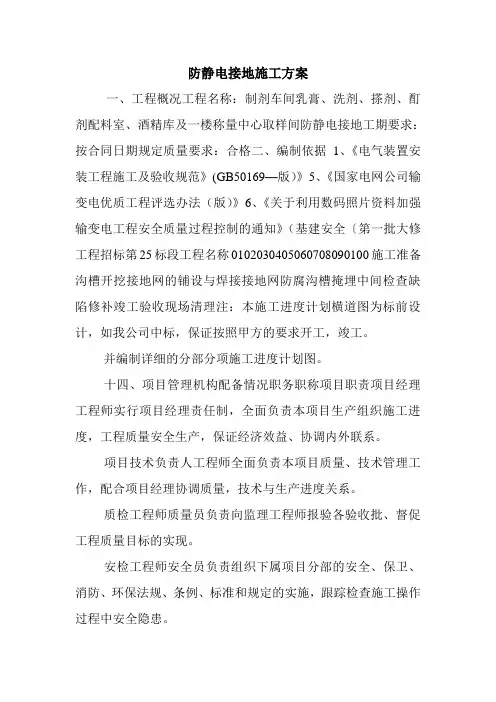

防静电接地施工方案

一、工程概况工程名称：制剂车间乳膏、洗剂、搽剂、酊剂配料室、酒精库及一楼称量中心取样间防静电接地

工期要求：按合同日期规定

质量要求：合格

二、编制依据

1、《电气装置安装工程施工及验收规范》（GB50169—2006）

2、《交流电气装置的接地》（DL/T621—1997）

3、《钢筋焊接及验收规程》（JGJ18-2003）

4、《国家电网公司输变电工程达标投产考核办法（2005 年版）》

5、《国家电网公司输变电优质工程评选办法（2008 年版）》

6、《关于利用数码照片资料加强输变电工程安全质量过程控制的通知》（基建安全〔2007〕25 号）

7、《关于强化输变电工程施工过程质量控制数码照片采集与管理的工作要求》（基建质量〔2010〕322 号）

》版）2009《国家电网公司输变电优质工程考核项目及评分标准库（、8．

三、施工流程图

施工准备

测量放样

开挖槽）沟（

接地极埋设焊水平接地网敷质量检查

存在问题处理

回）

接地电阻测试

四、施工工艺总体要求施工前必须熟悉设计图纸和有关规范。1.

镀锌角钢制作，长60X60X6接地装置的金属构件应热镀锌防腐，接地极采用 2.紫铜排将接地极米，再用40X532.5米，接地极数量为组，每组间隔5度与防雷接地网并联。16mm用2铜芯绝缘线引入室内做接地干线，连接在一起。不洁净室内支线采用40X340X43.室内接地干线使用热镀锌扁钢沿吊顶敷设，组与吊顶内接地干线连接。锈钢带环形连接，并引出不低于2倍宽度。且最少三面焊2 4. 接地装置焊接时必须采用搭接焊，扁钢搭接长度》接，焊渣及时清除，焊接后

进行防腐蚀处理。.

5.室内设备用洁净室专用接地夹与洁净室内接地环网连接。

紫铜排与接地体连接方式为氩弧焊连接。 6.

五、主要施工方法

1 .施工准备

1.1材料及工具

①根据施工图做好扁钢、接地极等材料的计划，并报物资管理部按计划采购。

②材料进场必须具备相应的检测合格资料，并报监理认可。

③准备好合格焊条，作好焊条贮存工作，严防受潮。

④施工机具配备，挖掘机、交流电弧焊机、氩弧焊机、十字镐、铁铲、铁撬、铁锤打夯机。

1. 2作业条件

①施工场地符合施工要求。

②施工前对施工人员进行安全培训技术交底，让施工人员了解和熟悉设计及施工规范要求。

③做好沟槽开挖时的排水工作。

④检查好施工机械（或工具），保证满足施工要求。

⑤做好施工人员安排计划，配置劳动力。

⑥与土建做好沟通，尽量减少交叉作业，合理安排作业面。

2. 施工方法

2. 1沟槽开挖

放出接地极施工平面位置。，①测量人员根据接地施工平面布置图沟槽断面图

1200

30012

400 - '4 ----------

③技术员。，质检员对测量桩进行复查，确保施工时轴线及标高的准确性.④若

遇构支架基础较多的位置不能用挖掘机挖掘时，则采用人工开挖。方可进行接地装置⑤沟槽开挖完毕，经质检员认真检查合格并做好记录后，敷设。接地极施

工2. 2 1.接地装置敷设之前，要求质检员认真检查开挖深度，并做好记录。：先安装接地极，再敷设接地连接线 2.施工顺序2倍，且应23面施焊（3.紫铜带用搭接焊接，搭接长度不得低于其宽度的短）焊接使用钎焊方式。长1 4.紫铜带与接地极连接采用氩弧焊方式焊条使用焊条；201 5.焊接要求设专人焊接，持

证上岗。焊接前应将扁钢端头外表面的污物清除，使之具有金属光泽。 6. 7.焊

缝应平正而无间断焊缝不得有夹渣气泡未焊透处及咬边等情况。接地网边沿角等

位置在水平接地体与垂直接地极连接的部位、8扁钢弯制：敷设的扁钢需要进

行弯制。22.垂直接地极施工垂直接地极成孔作业：垂直接地极采用洛阳铲，人工开挖，成孔深度为1.

水平接地体沟槽底部下2.2m。

2. 垂直接地极安装作业：成孔后，将长度为2.5m的60X60X6角钢直接插入孔中，当未端土体可能因含水而不易成孔时，可直接把角钢放入孔内并垫上厚木块轻敲将其打入设计深度，避免直接打击角钢，否则容易造成角钢弯曲或焊接接头脱落，而影响接地网施工质量。顶端露出300mm与水平接地体焊接。

3. 将紫铜带引出至建筑外墙1.2米高处接地测试卡

3. 将16mm2铜芯绝缘线与接地测试卡连接，引至室内吊顶上部

4. 在垂直接地极孔洞里和水平接地体周围使用降阻剂填充。

2.3吊顶内接地干线敷设

1. 吊顶内接地干线使用-40X4热镀锌扁钢沿吊顶敷设。

2. 镀锌扁钢敷设前要调直，扁钢之间用搭接焊接方式，搭接长度为不低于扁钢宽度2倍。2. 3洁净室内接地环网敷设

1. 在洁净室室内地面上300mm处敷设一条室内接地环网干线，材料为-40X3不锈钢带。

2. 室内接地干线穿过门处沿门框敷设。

3. 室内接地干线一组对角端使用-40X3不锈钢带，与吊顶上部接地干线连接

4. 不锈钢带之间用搭接焊接方式，转弯处使用L形加工件氩弧焊接。

2. 4设备接地

洁净室内移动设备用洁净室专用防静电接地夹与设备连接。

2. 5电阻测量

接地网施工过程中，每3~5段测量一次分段电阻值，以检测本段电阻是否满足设计要求以及放热焊的焊接质量。在整个接地网施工完工后，再对整个接地网电阻进行测量，分段及整体接地网测量采用三极法测试电阻，见下图。

D:接地网最大对角线长度、G:接地网、

:电压极或电流极至接地网边缘距L1 L2

离6.沟槽回填2小时通知监理验收，并备48①接地体敷设完工后，准备回填隐蔽前，提前好验收记录，经监理公司签字后方可隐蔽。②回填土：土沟底部应平整、无积水、无碎石。接地体敷设完后的土沟应回外取的土回填土内不应夹有石块和建筑垃圾等；填土。回填土前应固定好扁钢。壤不得带有较强的腐蚀

性；在回填土时应分层夯实。丿八、质量控制1.质量控制目标及要求同时

必须具有生产厂家①接地装置所采购的材料符合标准要求及设计要求，资质证

和产品合格证及检测报告，并报监理认可。②接地体焊接部位应清掉焊碴，清

理干净后作防腐处理。Q。③接地电阻要求小于0.101④水平接地体的间距必

须符合施工规范规定和设计要求。⑤扁钢与钢管焊接必须符合施工规范规定和

设计要求。倍宽度。⑥扁钢搭接长度》2 1m。⑦接地极顶面埋深⑧接地装置所经过道路，建筑物基础以及户外基础部分在土建施工前预埋。⑨电缆沟内预埋

件应跟据设计要求埋设。.

2.质量检查

①质量检查：接地体焊接完成，焊接部分经防腐处理后，由项目部技术员、质检员、监理工程师等共同检查验收，执行隐蔽验收记录，留存影像资料，合格后方可进行回填隐蔽。

②存在问题处理：对质量检查中没有满足设计要求或规范规定的，要进行返工处理，直到符合有关要求为止。

③沟槽回填：扁钢铺设完毕，经监理检查合格，同意隐蔽后方可进行回填，回填土不得夹有石块及建筑垃圾，另外回填土应分层回填并夯实，再适量浇水吸湿。

④接地电阻测量：接地网安装完后，对接地网电阻进行测量，并做好记录。当电阻无法满足
