送变电工程施工标准一、总则1、本标准适用于输变电工程的施工，包括输电线路、变电站及相关设施的建设。
2、施工单位应遵循国家相关法律法规、标准及电力行业规范，保证工程质量和工期。
3、施工前应进行足够的工程准备，做好物资采购、人员配备等工作。
4、施工单位应严格按照施工方案和设计图纸进行施工，确保建设过程符合规范要求。
5、施工单位应加强施工现场管理，确保施工安全和质量。
二、施工组织1、施工单位应成立专门的施工组织，明确施工任务和责任分工。
2、指定专门的施工管理人员负责工程进度、质量和安全管理。
3、组织施工人员参加相关资格认证和培训，提高施工人员的专业素质和技术水平。
4、建立健全的施工档案管理制度，保留施工过程中的各类资料和记录。
三、施工准备1、施工单位应对施工现场进行全面勘察，了解地形、地貌等情况，合理确定施工方案。
2、制定详细的施工计划，包括工程进度、物资准备、人员配备等内容。
3、选定合适的材料和设备，确保施工质量和安全。
4、制定安全生产方案，加强施工现场安全管理，防止事故发生。
5、与供电公司和相关部门进行沟通，协调施工计划和工程进度。
四、施工过程1、严格按照设计要求和图纸要求进行施工，保证工程质量。
2、每个施工人员应做好个人防护，遵守施工安全规定，确保施工安全。
3、对现场施工材料和设备进行验收，合格方可使用。
4、做好施工过程中的监理和检查工作，确保施工符合规范要求。
五、施工验收1、工程竣工后应进行工程验收，确保施工符合规范要求。
2、对工程质量进行抽检，必要时进行复核。
3、工程验收通过后，方可移交给供电公司。
4、工程移交后，应建立健全的维修和运行管理制度，确保工程长期安全稳定运行。
六、施工总结1、施工单位应对工程进行总结，总结经验教训，提高施工质量水平。
2、建立施工档案，保存好施工过程中的各类资料和记录。
3、对施工中出现的问题及时处理，确保问题不再发生。
以上是送变电工程施工标准的详细内容，希望施工单位严格按照标准要求进行施工，确保工程质量和安全。
配网工程变压器安装施工技术要求及措施1.1 适用范围本节内容适用于配网工程中室内变压器的安装。
1.2 引用标准GBJ148 电气装置安装工程电力变压器油浸电抗器互感器施工及验收规范GB50303 建筑电气工程施工质量验收规范GB50150 电气装置安装工程电气设备交接实验标准DT/L5161 电气装置安装工程质量检验及评定规程。
Q/CSG11105.4-2008《南方电网工程施工工艺控制规范》《中国南方电网有限责任公司电网建设施工作业指导书第四部分：配网工程》《中国南方电网公司10kV和35kV配网标准设计（2011年版）》1.3 设计要求1.3.1变压器本体安装（1）变压器安装应定位准确，牢固稳定地与基础配合，紧固件齐全完好。
基础水平误差不应大于5mm，基础的中心线距离以及高度的误差不应大于10mm；预埋件及预留孔与图纸设计要求相符，预埋件牢固并热镀锌。
（2）油浸式变压器安装要求a)油浸式变压器贮油池内应铺设厚度不小于250mm的卵石层，其卵石直径宜为50～80mm，卵石干净、无杂物，排油管内径不应小于100mm。
b)装有气体继电器的油浸变压器顶盖，沿气体继电器的气流方向有1.0%～1.5%的升高坡度（制造厂规定不须安装坡度者除外）；油枕阀门必须处于开启状态；气体继电器安装前应经检验合格。
c)变压器周围应装设围栏，围栏设宽度为0.5m宽的门。
当围栏对变压器外廓的净距大于1.4m时，可装设栅状遮栏，栅状遮栏高度不应小于1.5m，栅条间净距不应大于200mm，最低栏杆至地面的净距不应大于200mm；当围栏对变压器外廓净距小于1.4m时，应装设栅状遮栏及防护网，栅状遮栏高度不应小于1.7m，防护网网孔不应大于40mm×40mm，并应覆盖至地坪。
围栏制作材质宜用SMC 或不锈钢材料，并设红白警示色（具体。
d)每台油量为100kg及以上的三相变压器，应装设在单独的变压器室内；可燃油油浸变压器外廓与变压器室墙壁和门的最小净距，应符合表1.3.1的要求：表2-1-1 可燃油油浸变压器外廓与变压器墙壁和门的最小净距(mm)（3）干式变压器安装要求a)变压器与门的距离不应小于1.0m，与墙的距离不应小于0.8m。

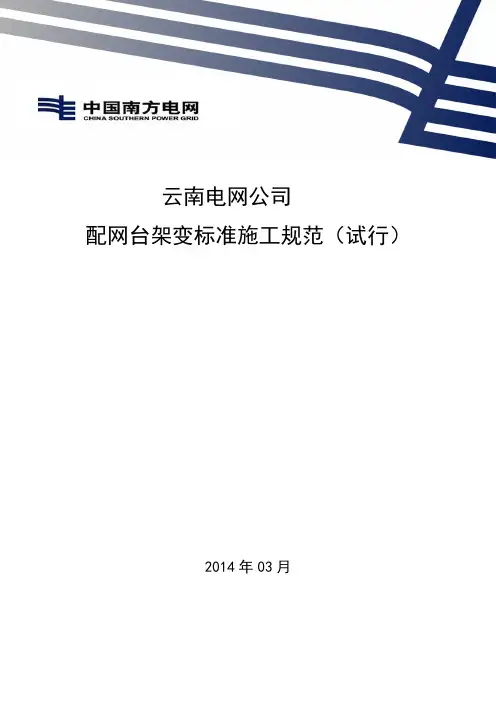

云南电网公司配网台架变标准施工规范（试行）2014年03月目录第一章配网台架变施工基本工序 (1)第二章配网台架变电施工工艺质量规 (2)第三章配网台架变施工作业指导书、WHS、验评标准索引 (25)第四章配网台架变施工作业指导书小看板 (26)第一章配网台架变施工基本工序第二章配网台架变施工工艺质量规范目录一、基础施工 (3)（一）分坑定位测量 (3)（二）电杆基础施工 (3)（三）接地施工 (4)（四）拉线施工 (6)二、电杆组立 (8)三、铁附件安装 (11)四、设备安装 (13)（一）跌落熔断器安装 (13)（二）高压避雷器安装 (15)（三）变压器安装 (16)（四）JP柜安装 (18)五、标识标牌装设 (20)六、文明施工要求 (24)一、基础施工（一）分坑定位测量1、采用全站仪、经纬仪等测量工具，对双杆中心桩、电杆桩、拉线桩、接地沟等进行分坑、定位。
2、开挖完成后，检查是否满足设计要求。
（二）电杆基础施工1、双杆为直线杆、直线终端杆时，垂直线路方向不应超过50mm。
2、台架双杆根开为2.5m（2.0m），两杆中心的根开误差不应超过±30mm。
3、12m、15m电杆坑深度分别为2.0m、2.5m。
两杆坑深度差不应超过20mm。
台架杆作为顺线路方向终端杆时，前杆的埋深分别为2.3m、2.8m。
4、基础的坑深以设计基面为基准，杆坑开挖前按设计要求处理施工基面。
5、开挖时，根据基坑开挖尺寸先挖出样洞，深度约300mm。
样洞直径宜比设计的基础尺寸≤30～50mm。
样洞挖好后应复测根开、位移等尺寸，符合设计要求后方能继续开挖。
采用抱杆方式立杆时，开挖前应划出立杆马道方向、开挖尺寸才能进行开挖。
6、如遇特殊地质时，应根据现场地质情况增设底盘、卡盘。
增设底盘时，杆坑深度按底盘厚度增加。
增设卡盘时，卡盘埋设在受力侧，卡盘上口距地面不应小于500mm。
（三）接地施工1、台架变接地体按设计要求进行敷设，接地体包含3部分，角钢垂直接地体、圆钢水平接地体、扁钢接地引出线。

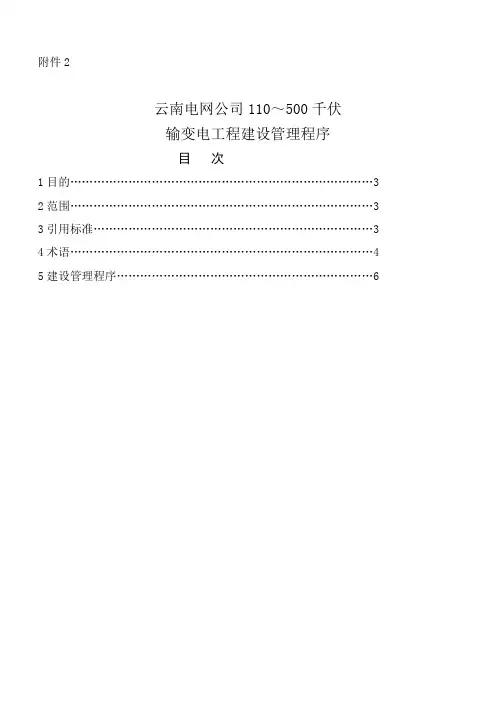

云南电网公司110～500千伏输变电工程建设管理程序目次1目的 (3)2范围 (3)3引用标准 (3)4术语 (4)5建设管理程序 (6)1.1 为提高云南电网公司（以下简称公司）建设工程项目管理水平，促进建设、设计、施工、监理管理制度化、程序化、系统化和科学化，适应市场经济发展的需要，制定本标准。
1.2 本标准是为规范工程建设、设计、施工、监理的项目管理行为，明确各单位的职责和工作关系，保证工程建设规范有序地进行而制定的。
1.3 公司电网建设工程建设目标是建设统一开放、结构合理、技术先进、安全可靠的现代化电网。
1.4 建设工程项目管理，除应遵循本标准外，还应符合国家法律、行政法规及有关强制性标准的规定。
2范围本标准适用于公司110～500千伏输变电新建、扩建、改建等建设工程的项目管理和通信工程的项目管理，其它工程可参照执行。
本标准明确规定了公司110～500千伏输变电工程建设管理程序。
对工程建设项目建议书、可行性研究、设计任务书下达、初步设计、初步设计审查、招投标、施工图设计与审查、工程建设施工、生产准备、竣工验收和启动投运、移交生产、达标投产和工程总结与回访等各阶段的工作进行了具体明确的规定。
3引用标准下列标准包含的条文，通过在本标准中引用而构成本标准的条文。
本标准出版时，所示版本均为有效。
所有以下标准都会被修订，以下标准的修订版相关条文可直接成为本标准条文。
《建设工程项目管理规范（ GB/T50326-2001）》《110千伏及以上输变电工程启动及竣工验收规程（DT/T782-2001）》《输变电工程达标投产考核评定标准（2000年版）》（原国家电力公司）《电网工程达标投产考核评定标准》（中国南方电网责任有限公司）《110～500千伏输变电工程项目前期工作管理办法（试行）》（云南电网公司）《云南电网公司招标管理办法（试行）》（云南电网公司）4术语基本建设工程项目亦称建设项目，是指在一个总体设计或初步设计范围内，由一个或几个单项工程所组成，经济上实行统一核算，行政上实行统一管理。

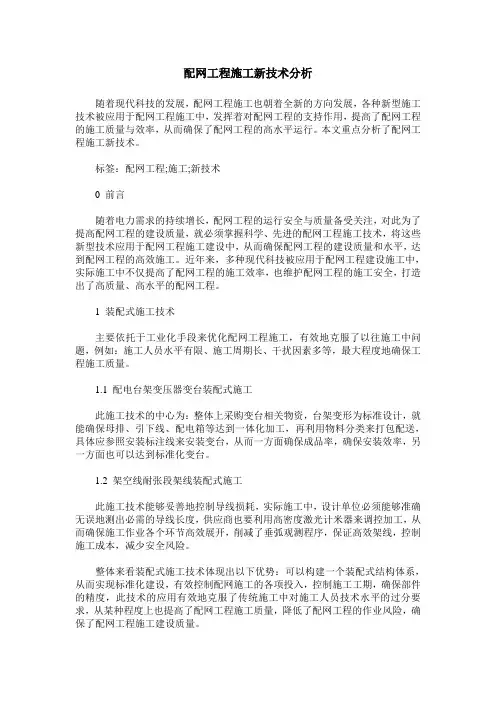

配网工程施工新技术分析随着现代科技的发展，配网工程施工也朝着全新的方向发展，各种新型施工技术被应用于配网工程施工中，发挥着对配网工程的支持作用，提高了配网工程的施工质量与效率，从而确保了配网工程的高水平运行。
本文重点分析了配网工程施工新技术。
标签：配网工程;施工;新技术0 前言随着电力需求的持续增长，配网工程的运行安全与质量备受关注，对此为了提高配网工程的建设质量，就必须掌握科学、先进的配网工程施工技术，将这些新型技术应用于配网工程施工建设中，从而确保配网工程的建设质量和水平，达到配网工程的高效施工。
近年来，多种现代科技被应用于配网工程建设施工中，实际施工中不仅提高了配网工程的施工效率，也维护配网工程的施工安全，打造出了高质量、高水平的配网工程。
1 装配式施工技术主要依托于工业化手段来优化配网工程施工，有效地克服了以往施工中问题，例如：施工人员水平有限、施工周期长、干扰因素多等，最大程度地确保工程施工质量。
1.1 配电台架变压器变台装配式施工此施工技术的中心为：整体上采购变台相关物资，台架变形为标准设计，就能确保母排、引下线、配电箱等达到一体化加工，再利用物料分类来打包配送，具体应参照安装标注线来安装变台，从而一方面确保成品率，确保安装效率，另一方面也可以达到标准化变台。
1.2 架空线耐张段架线装配式施工此施工技术能够妥善地控制导线损耗，实际施工中，设计单位必须能够准确无误地测出必需的导线长度，供应商也要利用高密度激光计米器来调控加工，从而确保施工作业各个环节高效展开，削减了垂弧观测程序，保证高效架线，控制施工成本，减少安全风险。
整体来看装配式施工技术体现出以下优势：可以构建一个装配式结构体系，从而实现标准化建设，有效控制配网施工的各项投入，控制施工工期，确保部件的精度，此技术的应用有效地克服了传统施工中对施工人员技术水平的过分要求，从某种程度上也提高了配网工程施工质量，降低了配网工程的作业风险，确保了配网工程施工建设质量。
配网现场标准化作业实施细则123点1 总则1.1 现场标准化作业是实现生产全过程控制的手段，它从工作流程上规范了工作人员的行为，形成防错、纠错机制，保证作业过程处于“可控、在控”状态，达到提高工作质量、确保安全生产的目的。
为全面推进配网现场标准化作业工作，强化现场标准化作业工作的准备、执行和考核，特提出配网现场标准化作业实施细则123点。
1.2 现场标准化作业是以企业现场安全生产、技术活动的全过程及其要素为主要内容，按照企业安全生产的客观规律与要求，制定作业程序标准和贯彻标准的一种有组织的活动。
现场标准化作业指导书是对每一项作业按照全过程控制的要求，对作业计划、准备、实施、总结等各个环节，明确具体操作的方法、步骤、措施、标准和人员责任，依据工作流程组合成的执行文件。
1.3 现场标准化作业是确保现场作业任务清楚、危险点清楚、作业程序清楚、监督到位的有效措施，是生产管理长效机制的重要组成部分。
现场标准化作业指导书是体现现场标准化作业的具体形式。
1.4 本细则对现场标准化作业的开展原则、组织管理提出了具体要求，对现场作业指导书的编制、应用与执行等内容进行了规定。
2 职责2.1 现场标准化作业工作实行统一管理、分层负责的管理体系。
城区配网现场标准化作业归口生技部管理，负责配网现场标准化作业工作的组织、指导、监督、检查、统计与考核工作。
安全监察部应参与各单位现场标准化作业指导书（卡）范本的编写和修订工作，负责审核各单位重大工作现场作业指导书中的有关安全的内容，将现场标准化作业的执行情况检查纳入安全督察体系并进行稽查与考核。
城区公司为执行单位，负责标准化作业指导书（卡）在基层班组的严格执行。
负责本单位的现场标准化作业指导书（卡）的编制、审查、执行、评估、存档、统计、上报等相关管理工作。
城区公司生技科为现场标准化作业归口管理部门，负责全过程的推广应用和监督检查。
3 标准化作业指导书（卡）的编制3.1总体原则3.1.1现场标准化作业卡编制应遵循“简洁、实用、方便”的原则，具有通用性广、针对性强、模块化高、可操作性强的特点，满足各类作业的现场需要。

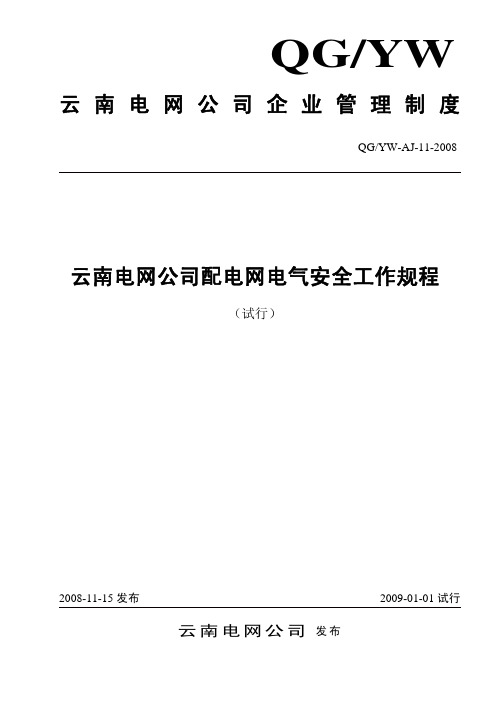

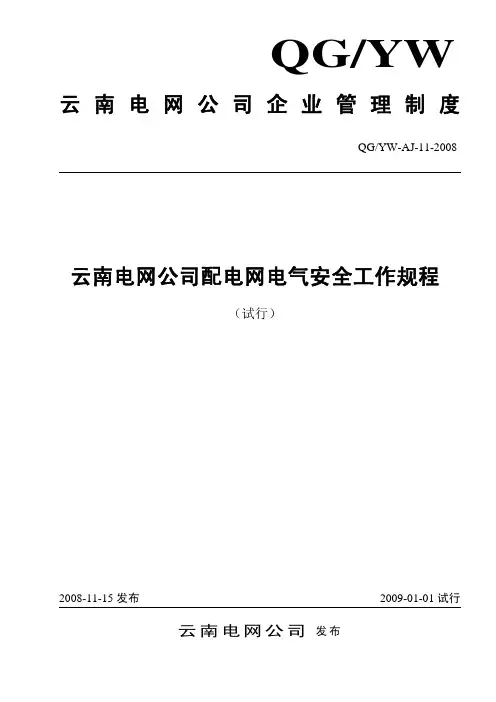

QG/YW 云南电网公司企业管理制度云南电网公司配电网电气安全工作规程（试行）云南电网公司发布目次前言 (III)1 范围 (4)2 规范性引用文件 (4)3 术语和定义 (4)4 总则 (5)5 保证安全的组织措施 (5)5.1 现场勘察制度 (5)5.2 工作票制度 (6)5.3 工作许可制度 (9)5.4 工作监护制度 (10)5.5 工作间断和转移制度 (10)5.6 工作终结和恢复送电制度 (11)6 保证安全的技术措施 (11)6.1 停电 (11)6.2 验电 (12)6.3 装设接地线 (13)6.4 使用个人保安接地线 (14)6.5 装设标示牌和遮栏 (14)7 运行和维护 (15)7.1 配电设备的巡视 (15)7.2 线路设备的巡视 (15)7.3 电气操作 (15)7.4 线路砍伐树木 (17)8 邻近带电导线的工作 (17)8.1 在带电线路杆塔上的工作 (17)8.2 邻近或交叉其他电力线路的工作 (17)8.3 同杆塔架设多回线路中部分线路停电的工作 (18)9 配电设备上的工作 (18)10 线路设备上的工作 (18)10.1 一般规定 (18)10.2 在电力电缆上的工作 (18)10.3 架空绝缘导线作业 (20)10.4 基坑开挖与爆破 (20)10.5 杆塔施工与检修 (21)10.6 高处作业 (22)10.7 放线、撤线与紧线 (22)10.8 起重与运输 (23)11 带电作业 (24)11.1 一般规定 (24)11.2 一般安全技术措施 (24)11.3 带电断、接引线 (25)11.4 高架绝缘斗臂车作业 (25)11.5 带电作业工具的保管、使用和试验 (26)12 在六氟化硫电气设备上的工作 (27)13 在配电网自动化设备、继电保护、通信系统、仪表等二次回路上的工作 (27)14 电气试验 (29)14.1 高压试验 (29)14.2 测量工作 (29)15 250V及以下电气场所的工作 (30)附录1 变电第一种工作票 (31)附录2 变电第二种工作票 (34)附录3 变电第三种工作票 (36)附录4 线路第一种工作票 (37)附录5 线路第二种工作票 (39)附录6 低压工作票样式 (40)附录7 操作票样式 (42)附录8 二次设备及回路安全技术措施单 (43)附录9 现场勘查记录单 (45)附录10 绝缘安全工器具试验项目、周期和要求 (46)附录11 带电作业高架绝缘斗臂车电气试验标准表 (48)附录12 起重机具检查和试验周期、质量参考标准 (49)前 言为规范云南电网公司系统内10kV及以下配电网的安全作业，加强电力生产现场管理，规范各类工作人员的行为，保证人身、电网和设备安全，依据国家有关法律、法规、行业标准，结合配电网生产实际，特制定本规程。

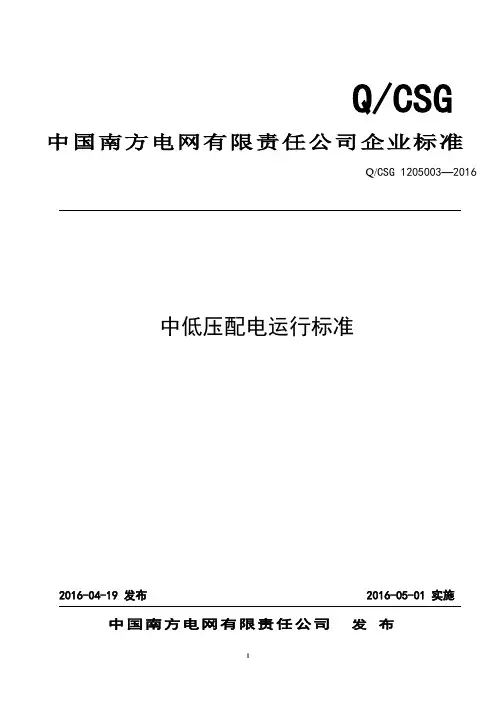

Q/CSG 1205003—2016Q/CSG中国南方电网有限责任公司企业标准中低压配电运行标准中国南方电网有限责任公司发 布目次前言............................................. I II1 范围 (1)2 规范引用文件 (1)3 术语定义 (2)4 总则 (3)5 生产计划管理 (4)6 配电线路、设备及设施管理 (5)7 配电线路、设备差异化运维策略管理 (10)8 运行技术管理 (12)9 安全管理 (19)附录A：配电生产运行指标 (20)附录B：线路限额电流表 (23)附录C：线路、设备对地、交叉跨越距离表 (27)附录D：弱电线路等级 (30)附录E：公路等级 (30)前言为进一步加强配电网运行管理工作，提高设备健康水平和使用效率，切实提升设备维护检修精益化水平，强化配电网运行维护工作的有效性，实现风险、效能和成本的综合最优，提高供电可靠性和客户供电保障能力，建立差异化运行维护机制，在《中低压配电运行规程》（试行）的基础上修订形成本标准。
本标准共分9 个章节，包括生产计划管理，配电线路、设备及设施管理，差异化运维策略管理，运行技术管理，安全管理等主要内容。
本规程的附录A为规范性附录，附录B、C、D、E为资料性附录。
本标准由公司生产设备管理部归口。
本标准起草单位：云南电网公司、深圳供电局有限公司、广东电网公司本标准主要起草人：李有铖、顾衍璋、罗俊平、张贵鹏、莫海峰、黄志伟、何斌斌、余兆荣、雷炳辉、陈鹏、曾强、彭发东、马军、黄超本标准自实施之日起代替《中低压配电运行规程》（试行）。
中低压配网运行标准1 范围本标准规定了中国南方电网有限责任公司（以下简称“南方电网公司”）中低压配电线路、设备及设施运行管理的职责、内容及要求，还给出了相关的规范性附录和资料性附录。
本标准适用于南方电网公司系统各有关单位中低压配电网运行工作。
2 规范引用文件下列文件中的条款，通过本标准的引用即成为本标准的条款。
之宇文皓月创作目次前言II1 范围12 规范引用文件13 术语定义24 总则35 生产计划管理46 配电线路、设备及设施管理57 配电线路、设备差别化运维战略管理98 运行技术管理129 平安管理18附录B ：线路限额电流表23 Q/CSG 1205003—2016Q/CSG中国南方电网有限责任公司企业尺度中低压配电运行尺度中国南方电网有限责任公司 发 布附录C：线路、设备对地、交叉跨越距离表27附录D：弱电线路等级31附录E：公路等级31前言为进一步加强配电网运行管理工作，提高设备健康水平和使用效率，切实提升设备维护检修精益化水平，强化配电网运行维护工作的有效性，实现风险、效能和成本的综合最优，提高供电可靠性和客户供电包管能力，建立差别化运行维护机制，在《中低压配电运行规程》（试行）的基础上修订形成本尺度。
本尺度共分9 个章节，包含生产计划管理，配电线路、设备及设施管理，差别化运维战略管理，运行技术管理，平安管理等主要内容。
本规程的附录A为规范性附录，附录B、C、D、E为资料性附录。
本尺度由公司生产设备管理部归口。
本尺度起草单位：云南电网公司、深圳供电局有限公司、广东电网公司本尺度主要起草人：李有铖、顾衍璋、罗俊平、张贵鹏、莫海峰、黄志伟、何斌斌、余兆荣、雷炳辉、陈鹏、曾强、彭发东、马军、黄超本尺度自实施之日起代替《中低压配电运行规程》（试行）。
中低压配网运行尺度1 范围本尺度规定了中国南方电网有限责任公司（以下简称“南方电网公司”）中低压配电线路、设备及设施运行管理的职责、内容及要求，还给出了相关的规范性附录和资料性附录。
本尺度适用于南方电网公司系统各有关单位中低压配电网运行工作。
2 规范引用文件下列文件中的条款，通过本尺度的引用即成为本尺度的条款。
凡是标注日期的引用文件，其后来所有的修改内容或修订版均不适用于本尺度，但对根据本规范达成协议的各方，推荐使用这些文件的新内容或最新版本。
凡是未标注日期的引用文件，其新内容或最新版本适用于本尺度。
目录
1适用范围 (1)
1.1电压等级 (1)
1.2电气类别 (1)
2编写依据 (1)
3作业流程图 (2)
4安全风险辨析与预控 (2)
5作业内容 (3)
5.1作业前施工条件 (3)
5.2施工准备 (4)
5.3主要作业内容 (6)
5.4质量检验 (9)
1适用范围
1.1电压等级
35kV及以下配网工程。
1.2电气类别
台架变压器的安装。
2编写依据
表2-1编写依据
3作业流程图
图3-1作业流程图
4安全风险辨析与预控
表4-1工作前安全风险辨析及预控措施表
施工单位检查人：监理单位检查人：
日期：日期：
注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”，不存在风险则填写“―”，未检查项空白。
5作业内容
5.1作业前施工条件
表5-1作业前施工条件
表5-1（续）
5.2施工准备
表5-2施工准备
表5-2（续）
5.3主要作业内容
表5-3主要作业内容
表5-3（续）
5.4质量检验
表5-4质量检验。
云南电网公司输变电设备竣工投产验收管理规定（试行）云南电网公司2006年5月前言本规定是云南电网公司根据云南电网输变电设备竣工投产验收的需要组织有关人员进行编制而成，经云南电网公司审定通过，于发布之日起试行。
本规定的试行是云南电网公司在输变电设备竣工投产验收工作中执行国家、行业及南方电网公司现行标准，进行规范化管理的必要步骤。
本规定的附录为标准的附录。
本规定由云南电网公司生产技术部提出并归口管理。
本规定主要起草人：总的部分：龚闯、薛武、周海、姚捷、沈龙一次设备部分：范永丽、姜虹云、肖成健、杨家源二次设备部分：孙建华、龚闯、程颖、袁剑生、保佑智线路部分：陈鹏、姜德华、孙熙胜通信设备部分：杨坤丽、何林宏、刘彤、黄毅本规定由云南电网公司生产技术部负责解释。
目次前言1目的和适用范围 (3)2规范性引用文件 (3)3工程竣工投产验收的主要依据 (4)4相关单位、部门职责 (4)5验收工作程序 (8)6验收后续工作 (11)附录A(标准的附录) 变电一次设备抽查验收项目表附录B(标准的附录) 线路抽查验收项目表附录C(标准的附录) 变电二次设备及其回路抽查验收项目表附录D(标准的附录) 通信设备抽查验收项目表1 目的和适用范围1.1 为指导和规范云南电网公司输变电设备竣工投产验收管理工作，提高设备验收质量，规范设备验收流程，确保电网安全稳定运行，特制定本规定。
1.2 要求在验收工作中把落实反事故措施和专业技术管理规定、隐蔽工程检查、安装质量、一二次联调和设备技术指标验证等做为重要质量控制点，防止不合格设备、不合格材料和安装质量不合格的工程并入电网运行。
1.3 本标准适用于云南电网公司110kV及以上电压等级新建、改扩建工程输变电设备竣工投产验收工作全过程管理。
接入系统的客户工程、技术改造工程和35kV及以下电压等级新建、改扩建工程输变电设备的竣工投产验收工作可参照执行。
2 规范性引用文件下列标准所包含的条文，通过本标准中引用而构成为本标准的条文。
.Q/CSG 云南电网公司作业标准Q/CSG-YNPG410007-2014云南电网公司电力生产场所接地、悬挂标示牌和装设遮栏业务指导书（2014版）2014-04-01发布2014-06-01实施目录前言 ................................................................................................................................................... I II1 业务说明 (4)2 适用范围 (4)3 引用文件 (4)4 术语和定义 (5)5 管理要点 (5)6 管理要求 (6)7 附录 (19)附录A（资料性附录）设备不停电时的安全距离 (19)附录B（资料性附录）人员工作中与设备带电部分的安全距离 (19)附录C（资料性附录）在带电线路杆塔上工作与带电导线最小安全距离 (19)附录D（规范性附录）变电接地开关合（分）、接地线装拆记录表 (19)附录E（规范性附录）线路工作接地线装拆记录表 (19)附录F（规范性附录）个人保安线装拆记录表 (19)附录G（资料性附录）接地开关管理示意图 (19)前言为进一步规范云南电网公司（以下简称“公司”）电力生产场所接地、悬挂标示牌和装设遮栏的实施，切实保证员工在生产中的安全和健康。
根据现行国家标准、行业标准及相关技术规范、规定，结合公司电力生产实际和实践经验，制定本指导书。
本指导书发布执行后，原《云南电网公司装设接地线、悬挂标示牌和装设遮栏（围栏）实施细则（试行）》（QG/YW-AJ-02-2009）予以废止。
本指导书由云南电网公司安全监管部提出并归口。
本指导书由云南电网公司企业管理部易志生统一编号。
本指导书起草部门：云南电网公司安全监管部。
本指导书主要起草人：王科鹏、李宏杰、缪良交。
本指导书主要审核人：刘兴明、姜洪东、周丹、孟凡强、王纪渝、宣磊、肖庆初、张毅、陈柏希、谭海波、袁俊、罗明昌、杨伟红、缪雱、李明山、吕剑飞、胡鹏、苏荣奎、张显俊、马永波、黄涛、卯卫斌、杨昌、陈延海、李红昆。
配网工程台架变工程施工安装工艺技术要求1 适用范围本章内容适用于10kV配网工程台架变的安装。
2 引用标准GBJ148 电气装置安装工程电力变压器油浸电抗器互感器施工及验收规范GB50303 建筑电气工程施工质量验收规范GB50150 电气装置安装工程电气设备交接试验标准DL/T5161 电气装置安装工程质量检验及评定规程Q/CSG11105-2008 《南方电网工程施工工艺控制规范》《中国南网公司10kV和35kV配网标准设计（2011年版）》3 设计要求3.1双杆式配电变压器台架宜采用10#及以上槽钢，槽钢厚度不应小于l0mm,并经热镀锌处理，其强度应满足负载变压器的要求。
3.2 台架距离地面不应小于 2.5m，变压器台的平面坡度不大于1/100。
3.3 当变压器容量小于100kV A时，台架电杆根开宜为2500mm；当变压器容量大于100kV A时，台架电杆根开宜为2850mm。
3.4 变压器高压引线截面不小于35mm2。
3.5跌落式熔断器装设高度，对地面的垂直距离不应少于4.5m；排列整齐,各相间水平距离不应小于0.5m；熔管轴线与地面垂直线的夹角宜为15度～30度；分闸时应有不小于200mm的气间隙，隔离断口清晰易见。
3.6 隔离开关带电部分对地垂直距离不应小于4.5m；隔离刀刃合闸时接触紧密，分闸后应有不小于200mm的空气间隙。
3.7 10kV避雷器相间距离，不小于350mm；0.4kV低压避雷器相间距离，不小于150mm；引线短而直、连接紧密，采用绝缘铜线，其截面不小于25mm2。
3.8 低压配电箱装设于变压器台架下面的基础上时，，配电箱基础应比配电箱略小（10～20mm），以防攀爬。
3.9 配变高压侧设备支架、高压避雷器的接地引下线应采用不小于25mm2的黄绿双软铜芯线与接地网的引上线连接板在距离地面高度不小于2.5米处连接；配变低压侧避雷器和变压器低压侧中性点的接地引下线应在变压器金属外壳接地螺栓处连接，再通过截面不小于25mm2的黄绿双软铜芯线与接地网的引上线连接板在距离地面高度不小于2.5米处连接。
台架式配电变压器标准化台区基本要求
一、配电变压器安装位置
1、配电变压器应安装在负荷中心或重要负荷附近，且方便于运行维护、检修工作。
2、配变附近不应有易燃、易爆物品存放场所，不得进行爆破、射击及其它可能产生外力破坏的作业活动。
3、公用配变严禁交叉供电，且供电半径不宜超过500米。
繁华区域，供电半径不宜超过200米。
二、配电变压器台架
1、公用配变台架一般按315KV A及以下容量设计，需要进一步增加容量时，可增设配变台区。
2、配变台架采用双柱式安装，配变台架距地高度不得少于2.5米。
3、配电变压器台架及配套设施的安装按“台架式配变安装标准图”进行布置，见附图。
4、配变低压三相负荷分配均衡，不平衡度不应大于15%，零线电流不应超过额定电流的25%。
三、配变配套设施
1、公用配电变压器的高、低压侧一般均配置熔断器。
高压侧采用跌落式熔断器作为配变本身故障保护和低压出线故障的后备保护；低压侧采用户外式低压刀开关（统一选
用HRWK-800A型）作为过负荷保护和短路保护。
低压侧零线严禁安装熔断器。
2、高压侧熔丝对于配变容量在100KV A及以下者，按额定电流的2~3倍选择；100KV A以上者，按其额定电流的1.5~2倍选择。
低压侧保险片按其额定电流选择。
3、配电变压器台架上各设备的安装和电气距离必须符合规程要求。
四、设备标准
应按设备定级标准要求达到一类设备。
配网工程施工标准第一部分总则一、本施工标准适用于市政配电网、农村配电网、工矿企业配电网等场所的配电工程施工，并供勘察设计、施工监理等单位参考使用。
二、本施工标准分为基本规定、施工工艺、施工质量要求、材料设备验收等四部分。
第二部分基本规定1、施工单位应严格遵守国家相关规定，不得擅自变更设计方案，确保施工过程符合工程要求。
2、施工单位应具备相应的资质，施工人员应熟悉配电工程的相关知识，具备相应的工作经验。
3、施工单位应保证施工期间的安全生产，配备必要的安全设施和人员，遵守施工现场的各项安全规定。
4、施工单位应建立健全的质量管理体系，保证施工质量符合相关标准和要求。
5、施工单位应合理安排施工进度，确保按照合同约定的时间节点完成配电工程施工任务。
6、施工单位应配备完整的施工记录和资料，包括施工日志、验收报告、验收记录等。
7、施工单位应与勘察设计单位、施工监理单位等建立良好的沟通机制，及时解决施工过程中出现的问题。
第三部分施工工艺1、基础施工（1）基础设计应符合国家相关规定，基坑开挖前应进行现场勘察，并做好基坑支护和排水工作。
（2）基础混凝土浇筑前，应进行验收，保证基础质量符合设计要求。
2、支架安装（1）支架选材应符合设计要求，安装前应检查支架的数量、位置和尺寸是否符合要求。
（2）支架安装过程中应采取有效的防护措施，确保工人安全。
3、电缆敷设（1）电缆应进行验收，确保电缆质量符合要求。
（2）电缆敷设过程中应注意保护电缆，避免损坏。
4、设备安装（1）设备应按照设计要求进行安装，安装过程中应注意设备的定位和固定。
（2）设备安装完毕后，应进行验收，确保设备安装质量符合要求。
第四部分施工质量要求1、施工单位应对每个环节进行质量控制，确保施工质量符合要求。
2、施工单位应建立质量验收制度，及时对施工质量进行检查和验收。
3、施工单位应对工程质量、安全生产等进行全面评估，及时发现并改正问题。
4、施工单位应配备有相应的施工监理人员，确保施工过程和质量得到有效监督。
云南电网公司配网台架变标准施工规范（试行）2014年03月目录第一章配网台架变施工基本工序 (1)第二章配网台架变电施工工艺质量规 (2)第三章配网台架变施工作业指导书、WHS、验评标准索引 (25)第四章配网台架变施工作业指导书小看板 (26)第一章配网台架变施工基本工序第二章配网台架变施工工艺质量规范目录一、基础施工 (3)（一）分坑定位测量 (3)（二）电杆基础施工 (3)（三）接地施工 (4)（四）拉线施工 (6)二、电杆组立 (8)三、铁附件安装 (11)四、设备安装 (13)（一）跌落熔断器安装 (13)（二）高压避雷器安装 (15)（三）变压器安装 (16)（四）JP柜安装 (18)五、标识标牌装设 (20)六、文明施工要求 (24)一、基础施工（一）分坑定位测量1、采用全站仪、经纬仪等测量工具，对双杆中心桩、电杆桩、拉线桩、接地沟等进行分坑、定位。
2、开挖完成后，检查是否满足设计要求。
（二）电杆基础施工1、双杆为直线杆、直线终端杆时，垂直线路方向不应超过50mm。
2、台架双杆根开为2.5m（2.0m），两杆中心的根开误差不应超过±30mm。
3、12m、15m电杆坑深度分别为2.0m、2.5m。
两杆坑深度差不应超过20mm。
台架杆作为顺线路方向终端杆时，前杆的埋深分别为2.3m、2.8m。
4、基础的坑深以设计基面为基准，杆坑开挖前按设计要求处理施工基面。
5、开挖时，根据基坑开挖尺寸先挖出样洞，深度约300mm。
样洞直径宜比设计的基础尺寸≤30～50mm。
样洞挖好后应复测根开、位移等尺寸，符合设计要求后方能继续开挖。
采用抱杆方式立杆时，开挖前应划出立杆马道方向、开挖尺寸才能进行开挖。
6、如遇特殊地质时，应根据现场地质情况增设底盘、卡盘。
增设底盘时，杆坑深度按底盘厚度增加。
增设卡盘时，卡盘埋设在受力侧，卡盘上口距地面不应小于500mm。
（三）接地施工1、台架变接地体按设计要求进行敷设，接地体包含3部分，角钢垂直接地体、圆钢水平接地体、扁钢接地引出线。
接地体均应热镀锌。
2、接地网敷设深度不小于600mm，在耕地内应不小于800mm。
3、接地体连接均采用双面连续焊接，搭接长度不小于120mm，焊缝厚度不小于8mm，无虚焊、漏焊，焊接后清除焊渣并做防锈处理。
4、接地沟回填时应清除坑内积水、杂物等。
回填土应将土块打碎，回填平整，每回填300mm 应夯实一次。
5、两根扁钢接地引出线位于双杆内侧处，扁钢距地面1.8m处开断打孔后，用螺栓连接，以方便运行时接地电阻测量。
JP柜一侧引至变压器横担处，另一侧引至避雷器横担处。
两根扁钢尾端、避雷器一侧（JP柜对侧）变压器横担位置均开孔，采用铝端子与接地引下线连接。
6、接地安装应按照“四点合一”原则，10kV避雷器、变压器中性点、变压器外壳、JP柜接地引线串接合一后再与接地扁钢引出线连接，形成两点接地。
7、扁钢接地引出线与电杆采用钢扎带紧贴固定，每一侧钢扎带不少于两处，两侧对称段钢扎带高度一致。
8、扁钢接地引出线喷涂黄绿相间的标识，各色喷涂长度为100mm。
JP柜侧接地扁钢避雷器侧接地扁钢离地1.8m处开断后连接9、接地电阻的选择以配变容量匹配，100kVA以下不大于10Ω，100kVA及以上不大于4Ω。
接地电阻达不到要求时，按设计要求进行降阻处理。
（四）拉线施工1、拉线基础施工（1）台架电杆使用的拉盘规格不应小于300mm×600mm×150mm；拉棒的直径不应小于16mm，采用热镀锌处理。
拉线棒与拉线盘的连接应使用双螺母。
埋设前应检查拉盘、拉棒外观是非满足要求。
拉线盘埋深一般不得小于2m。
（2）拉线坑的深度允许偏差为：+100mm，-50mm。
（3）拉线马道方向对中电杆中心线，马道方向、坡度不得使拉棒弯曲。
拉盘埋入时拉盘的平面要与拉棒垂直，拉棒出土长度一般为300mm-500mm，拉棒上端拉环尾部方向向下。
（4）拉线坑的回填土，应每300mm夯实一次，最后必须培出高于地面300～500mm的防沉土台。
2、拉线安装（1）拉线组件及其附件均应热镀锌，拉线采用镀锌钢绞线，截面不应小于35mm²。
安装前应对各种材料进行外观、配件检查。
（2）拉线抱箍应使用专用拉线抱箍，不得用其他抱箍代替。
一般固定在受力横担下方0.1m 处。
拉线与电杆的夹角一般为45°，不小于30°。
受地形限制使用特殊拉线（弓形拉线、水平拉线）。
（3）当台架杆上装设多条拉线时，拉线不应有过松、过紧、受力不均匀等现象。
（4）台架拉线应装设拉线绝缘子，在出现拉线绝缘子以下断线的情况时，在保证绝缘子距地面不应小于2.5m的情况下，应尽量满足绝缘子以下部位不触及带电部位。
拉线绝缘子型号的选择应满足设计要求。
（5）拉线应与受力方向对准。
（6）采用UT型线夹及楔形线夹固定的拉线安装时：a、线夹舌板与拉线接触应紧密，受力后无滑动现象，线夹凸肚应在尾线侧、方向朝下，安装时不应损伤线股；b、拉线弯曲部分不应松脱，线夹外露处的尾线长度应满足下表要求：c、UT型线夹应有不小于1/3螺杆丝扣长度可供调紧。
调整后，UT型线夹的双螺母应并紧。
采取防盗措施。
d、所有线夹的凸肚部位均朝下。
e、GJ-35、GJ-50拉线用10#镀锌铁丝绑扎，GJ-70以上用8#镀锌铁丝绑扎，并做防腐处理。
（7）跨越道路的水平拉线，对路边缘的垂直距离，不应小于6m 。
拉线柱的倾斜角宜采用10°～20°。
受地形和周围自然环境的限制，不能安装普通拉线且受力较小时，可安装弓型拉线。
（8）在车辆和行人容易发生碰撞的拉线上，应加装防撞警示标识。
二、电杆组立1、立杆前应检查电杆外观，表面光洁平整，壁厚均匀，无露筋、跑浆、裂纹等现象，杆身弯曲不应超过杆长的1‰，分段式电杆组装后，分段连接处的弯曲度不得超过整杆长度的2‰。
电杆顶端应封堵良好。
分段式电杆法兰盘连接螺栓由下往上穿，法兰盘处作防锈处理。
2、立杆前，应在电杆杆身上标注“一线七点”，即电杆中轴线、电杆埋深位置点、变压器横担安装点、避雷器横担安装点、熔断器横担安装点、高压批线横担安装点、JP 柜出线固定点、10kV 线路铁附件（顶套、横担、拉线抱箍）安装点。
3、立杆前，应检查杆坑深度。
抱杆立杆前，应检查立杆坑口方向和坡度尺寸。
立杆作业过程中，严控电杆埋深。
4、立杆方式采用抱杆立杆、吊车立杆等方式，不得使用叉杆、楼梯等工具立杆。
5、电杆回填时应清除坑内积水、杂物等。
回填土应将土块打碎，回填平整，每回填300mm 应夯实一次。
6、电杆基坑宜设置防沉土层。
土层上部面积不宜小于坑口面积；培土高度应超出地面300mm。
经过沉降后应及时回填夯实。
硬化路面可不留防沉土台，但应恢复原貌。
7、立杆后，直线杆的横向偏移不应大于50mm，直线杆梢偏移不应大于杆梢直径的1/2（85mm）；终端杆应向拉线侧预偏，其预偏值不应大于杆梢直径（190mm），紧线后不应向受力侧倾斜。
8、双杆立好后偏差应满足下列规定数值：（1）双杆中心与中心桩之间的横向位移不大于50mm（双杆垂直于线路方向时）；（2）迈步不大于30mm；（3）两杆高低差不大于20mm（注：双杆作为顺线路方向终端杆时，前杆应低于后杆300mm，以保证紧线后导线水平）；（4）根开：±30mm。
9、带电运行前，应按运行要求装设、喷涂运行标识、安全警示标记。
电杆处于道路旁时，应装设、喷涂防撞标识。
三、铁附件安装1、铁附件均应热镀锌，安装前进行外观检查。
2、按“高空作业少一点、地面作业多一点”原则，横担在地面组装完成后，再按“一点七线”位置进行安装。
3、设备支架安装需选用相匹配弧形垫座、U型抱箍、螺栓、垫片。
4、设备支架、横担安装平整，端部水平偏差不应大于20mm。
5、部件组装有困难时应查明原因，严禁强行组装。
个别螺孔需扩孔时，应采用冷扩，扩孔部分不应超过原孔径3mm。
6、螺栓连接的构件应符合下列规定：（1）螺杆应与构件面垂直，螺头平面与构件间不应有空隙；（2）螺栓紧好后，螺杆丝扣露出的长度：单螺母不应小于2个螺距，双螺母可平扣；（3）必须加垫圈者，每端垫圈不应超过2个。
7、螺栓的穿入方向：立体结构：水平方向者由内向外；垂直方向者由下向上。
平面结构：顺线路方向者，双面构件由内向外，单面构件由送电侧向受电侧；横线路方向者，两侧由内向外，中间由左向右(面向受电侧)；垂直方向者，由下上上。
8、变压器横担安装高度不低于2.8m，变压器横担、避雷器横担、熔断器横担、高低压批线横担间距分别为1.8m、1.2m、1.5m。
9、安装时注意选择高压侧方向，让跌落式熔断器操作安全、方便。
四、设备安装设备安装基本原则：1、所有设备安装前均应进行外观检查、基本功能检查。
2、按“高空作业少一点、地面作业多一点”原则，设备的引流线（连接线）均按标准尺寸在地面完成制作后，再进行空中连接作业。
（一）跌落熔断器安装1、安装前检查跌落式熔断器外观、部件、分合功能。
2、熔断器安装熔断器横担上，水平间距保持横担设计尺寸要求。
3、熔断器本体正视时保持竖直；侧视时熔管保持10-15度的跌落倾斜度，转动部分应灵活，跌落时不应碰及其他物体。
4、熔断器上部的引流线与10kV线路搭接时，采用铝并沟线夹（如为绝缘线路，应加绝缘护罩）。
引流线搭接牢固，弧线流畅自然、松紧适宜，排列整齐美观，相间距离≥300mm，对地距离≥200mm。
5、熔断器上端头引线应经针式绝缘子过渡后再与熔断器连接，禁止未经绝缘子直接把引线连接到上端头。
引流搭接牢固，弧线流畅自然、松紧适宜，排列整齐美观，相间距离≥300mm，对地距离≥200mm。
上下接线端头与引线的连接采用铜铝过渡端子，接触面清洁无氧化膜，并涂以中性导电脂。
引线的开断、绝缘层剥除、端子压接、绝缘处理均应采用专用工具、专用材料施工。
6、熔断器熔管上下动触头之间的距离应调节恰当，动静触头接触良好，接触电阻50μΩ，熔丝应松紧适度。
7、熔丝选择：100 kVA及以下者，一次侧熔丝按配变容量额定电流的2倍选择，100 kVA 及以上者，一次侧熔丝按配变容量额定电流的1.5倍选择。
8、配变台架采用带有验电接地端子的跌落式熔断器，应对验电接地端子连接的紧密性、稳定性作检查。
9、熔断器应装设绝缘罩，绝缘罩颜色应与线路相色相对应。
（二）高压避雷器安装1、安装前检查避雷器外观、部件。
2、避雷器安装在避雷器横担上，水平间距保持横担设计尺寸要求。
3、安装垂直，排列整齐、高低一致。
铭牌位于易观察的同一侧。
4、避雷器引线上端直接连接到熔断器下端，引流搭接牢固，弧线流畅自然、松紧适宜，排列整齐美观，相间距离≥300mm，对地距离≥200mm。
接线端头与引线的连接采用铜铝过渡端子，接触面清洁无氧化膜，并涂以中性导电脂。
