首先设置
POWERLIB—》powergui，将该模块拖入模型中即可
在需要进行频谱分析的地方连接一示波器
示波器参数设定：
Parameters—》Data history—》Save data to workspace；
Format—》Structure with time.
运行一次后，双击powergui—》FFT Analysis.
1. 问题1及解决办法
仿真完成后，采用Powergui分析FFT，有时会发生错误："simulation time of the signals is not enough long for the given fundamental frequency".
很多论坛说是仿真时间短了，可能这也是原因，不过更有可能是这样：
FFT的数据来自于示波器SCOPE，在SCOPE PARAMETERS/GENERAL选项卡/SAMPLING 中,有DECIMATION和SAMPLE TIME两项，DECIMATION的意思是
The Decimation parameter allows you to write data at every nth sample, where n is the decimation factor. The default decimation, 1, writes data at every time step.
所以，如果选择DECIMATION，记录数据的时刻为第N个采样点，采样点间的时间间隔为采样步长，而在MATLAB Simulink中，如果采用变步长仿真，采样周期就是变化的，这样就很难对采样的数据进行FFT分析，或许软件只认可采样周期一定的数据，所以会出现文首的错误。

如果选择sample time，那么采样周期固定（与仿真步长无关），这样就可以进行FFT 分析了。

所以如果遇到文首的错误，可以尝试将示波器的SAMPLing改为sample time，并设定采样周期，Sampling time
2 问题2及解决办法
Matlab FFT tools谐波检测时报警解决办法
在使用FFT tools 谐波检测时出现了以下报警，偶总结了其解决办法，以供大家参考。

第一个：this signal is not sampled at fixed step. you need to specify a sample time value for the sampling parameter of the scope block from where this signal originate。

这个警告是因为信号采样频率不固定，FFT分析需要有确定的采样频率。

其实可以这样解决的，
在powergui 模块上右击选择Mask parameters，然后在弹出来的Block parameters：powergui窗口里设置parameters里的simulation mode为Discrete，然后单击OK就解决问题了。

然后保存更改，再次运行仿真就可以观察FFT谐波分析了。

这个问题解决原理是：将原先观察连续的波形，修改为了观察间断的波形。

合集下载

MATLAB中常见问题的解决方法总结

MATLAB中常见问题的解决方法总结

MATLAB中常见问题的解决方法总结MATLAB是一种强大的数值计算和科学编程环境，被广泛应用于工程、科学研究和数据分析等领域。

然而，在使用MATLAB的过程中，我们常常会遇到各种各样的问题。

本文将总结一些常见问题，并提供相应的解决方法，以帮助读者更好地使用MATLAB。

1. 内存溢出问题在处理大规模数据或者运行占用内存较大的程序时，经常会遇到内存溢出的问题。

为了解决这个问题，可以尝试以下几种方法：- 使用循环代替矢量化操作：矢量化操作可能会导致内存占用过高，特别是在处理大型数据时。

通过将操作改为循环形式，可以减少内存的使用。

- 释放不必要的变量：在程序运行过程中，需要及时释放不再使用的变量。

可以使用clear命令清除不再需要的变量，并使用pack命令压缩内存空间。

- 增加系统虚拟内存：可以通过增加系统的虚拟内存来扩大MATLAB的可用内存空间。

在Windows系统中，可以通过“计算机属性-高级系统设置-高级-性能-设置-高级-虚拟内存-更改”来进行设置。

2. 代码运行速度慢问题当我们需要处理大量数据或者进行复杂的计算时，可能会遇到MATLAB代码运行速度慢的问题。

以下是一些优化代码运行速度的方法：- 矢量化操作：在MATLAB中，矢量化操作可以显著提高代码的执行速度。

矢量化操作意味着使用矩阵运算代替循环操作，这样可以充分利用MATLAB的内置优化工具。

- 预分配数组空间：在使用循环操作时，应该预先为数组分配足够的空间。

预分配数组空间可以避免因为MATLAB动态调整数组大小而导致的运行速度下降。

- 使用函数而不是脚本：在MATLAB中，函数比脚本通常执行得更快。

将代码封装成函数可以提高代码的复用性和执行效率。

- 使用编译器：对于一些复杂的计算和循环操作，可以使用MATLAB的JIT 编译器来提高代码的执行速度。

可以使用命令"mex -g"将MATLAB代码转换为C 或Fortran源代码，并进行编译。

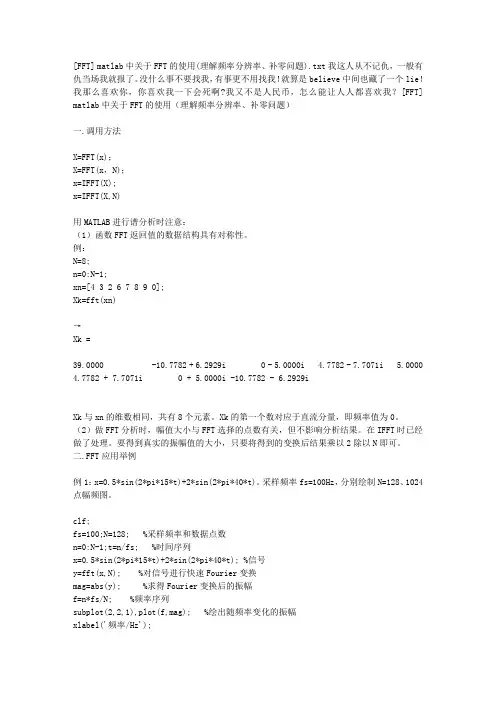

[FFT] matlab中关于FFT的使用(理解频率分辨率、补零问题)

[FFT] matlab中关于FFT的使用(理解频率分辨率、补零问题)

[FFT] matlab中关于FFT的使用(理解频率分辨率、补零问题).txt我这人从不记仇，一般有仇当场我就报了。

没什么事不要找我，有事更不用找我！就算是believe中间也藏了一个lie！我那么喜欢你，你喜欢我一下会死啊?我又不是人民币，怎么能让人人都喜欢我？[FFT]matlab中关于FFT的使用（理解频率分辨率、补零问题）一.调用方法X=FFT(x)；X=FFT(x，N)；x=IFFT(X);x=IFFT(X,N)用MATLAB进行谱分析时注意：（1）函数FFT返回值的数据结构具有对称性。

例：N=8;n=0:N-1;xn=[4 3 2 6 7 8 9 0];Xk=fft(xn)→Xk =39.0000 -10.7782 + 6.2929i 0 - 5.0000i 4.7782 - 7.7071i 5.0000 4.7782 + 7.7071i 0 + 5.0000i -10.7782 - 6.2929iXk与xn的维数相同，共有8个元素。

Xk的第一个数对应于直流分量，即频率值为0。

（2）做FFT分析时，幅值大小与FFT选择的点数有关，但不影响分析结果。

在IFFT时已经做了处理。

要得到真实的振幅值的大小，只要将得到的变换后结果乘以2除以N即可。

二.FFT应用举例例1：x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t)。

采样频率fs=100Hz，分别绘制N=128、1024点幅频图。

clf;fs=100;N=128; %采样频率和数据点数n=0:N-1;t=n/fs; %时间序列x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t); %信号y=fft(x,N); %对信号进行快速Fourier变换mag=abs(y); %求得Fourier变换后的振幅f=n*fs/N; %频率序列subplot(2,2,1),plot(f,mag); %绘出随频率变化的振幅xlabel('频率/Hz');ylabel('振幅');title('N=128');grid on;subplot(2,2,2),plot(f(1:N/2),mag(1:N/2)); %绘出Nyquist频率之前随频率变化的振幅xlabel('频率/Hz');ylabel('振幅');title('N=128');grid on;%对信号采样数据为1024点的处理fs=100;N=1024;n=0:N-1;t=n/fs;x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t); %信号y=fft(x,N); %对信号进行快速Fourier变换mag=abs(y); %求取Fourier变换的振幅f=n*fs/N;subplot(2,2,3),plot(f,mag); %绘出随频率变化的振幅xlabel('频率/Hz');ylabel('振幅');title('N=1024');grid on;subplot(2,2,4)plot(f(1:N/2),mag(1:N/2)); %绘出Nyquist频率之前随频率变化的振幅xlabel('频率/Hz');ylabel('振幅');title('N=1024');grid on;运行结果：fs=100Hz，Nyquist频率为fs/2=50Hz。

MatlabGUI中怎样导入一段声音,对它进行FFT分析？

MatlabGUI中怎样导入一段声音,对它进行FFT分析？

MatlabGUI中怎样导入一段声音,对它进行FFT分析？
就是在gui对应的M文件里使用wav文件读取语句：
wavread（'*.wav'）*代表不同的文件名，同时读入的文件必须在当前的路径里。

如果需要得要各个参数，可是设置输出量：
[y,freq,bit]=wavread('*.wav')
至于FFT的分析，将wav文件读入后，用FFT函数进行分析。

下面的代码是一个实例，希望对你有所帮助。

用MATLAB对原始语音信号进行分析，画出它的时域波形和频谱fs=8000; %语音信号采样频率为8000
x1=wavread('pb8k.wav');
t=(0:length(x1)-1)/8000;
y1=fft(x1,2048); %对信号做2048点FFT变换
f=fs*(0:1023)/2048;
figure(1)
plot(t,x1) %做原始语音信号的时域图形
grid on;axis tight;
title('原始语音信号');
xlabel('time(s)');
ylabel('幅度');
figure(2)
plot(f,abs(y1(1:1024))) %做原始语音信号的FFT频谱图grid on;axis tight;
title('原始语音信号FFT频谱')
xlabel('Hz');
ylabel('幅度');。

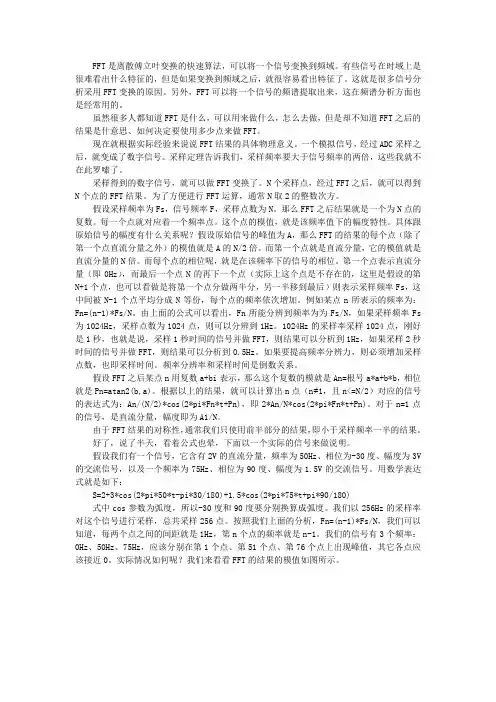

用matlab进行fft谐波分析
