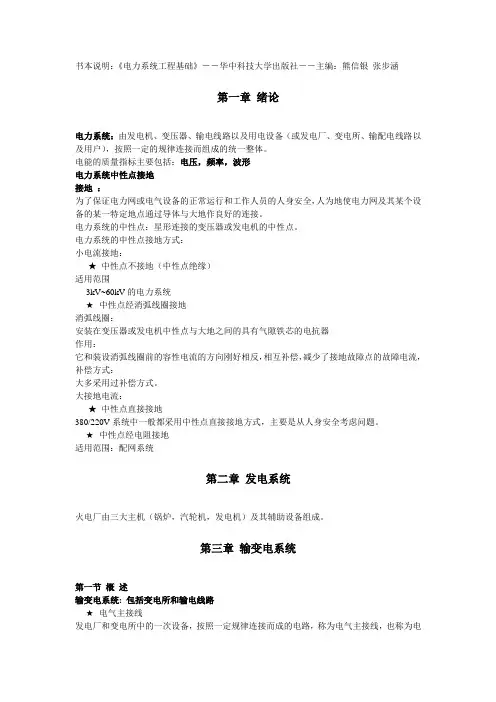

书本说明:《电力系统工程基础》--华中科技大学出版社--主编:熊信银张步涵第一章绪论电力系统:由发电机、变压器、输电线路以及用电设备(或发电厂、变电所、输配电线路以及用户),按照一定的规律连接而组成的统一整体。
电能的质量指标主要包括:电压,频率,波形电力系统中性点接地接地:为了保证电力网或电气设备的正常运行和工作人员的人身安全,人为地使电力网及其某个设备的某一特定地点通过导体与大地作良好的连接。
电力系统的中性点:星形连接的变压器或发电机的中性点。
电力系统的中性点接地方式:小电流接地:★中性点不接地(中性点绝缘)适用范围3kV~60kV的电力系统★中性点经消弧线圈接地消弧线圈:安装在变压器或发电机中性点与大地之间的具有气隙铁芯的电抗器作用:它和装设消弧线圈前的容性电流的方向刚好相反,相互补偿,减少了接地故障点的故障电流,补偿方式:大多采用过补偿方式。
大接地电流:★中性点直接接地380/220V系统中一般都采用中性点直接接地方式,主要是从人身安全考虑问题。
★中性点经电阻接地适用范围:配网系统第二章发电系统火电厂由三大主机(锅炉,汽轮机,发电机)及其辅助设备组成。
第三章输变电系统第一节概述输变电系统: 包括变电所和输电线路★电气主接线发电厂和变电所中的一次设备,按照一定规律连接而成的电路,称为电气主接线,也称为电气一次接线或一次系统。
★一次设备发电厂或变电所中直接通过大电流或接于高电压上的电气设备称为电气主设备或一次设备。
★二次设备发电厂或变电所中用于对一次设备或系统进行监视、测量、保护和控制的电气设备称为二次设备,由二次设备构成的系统称为二次系统。
第二节输变电设备★电流互感器运行特点:二次绕组不能开路,二次侧必须接地二次接线:单相接线;星形接线;不完全星形接线★电压互感器运行特点:二次绕组不能短路,二次侧必须接地分为电磁式和电容式两种第三节电气一次接线(重点)第一大类有汇流母线接线1. 单母线接线简单、清晰、设备少2. 单母线分段接线减少母线故障或检修时的停电范围3. 单母线分段加装旁路母线接线旁路母线的作用是不停电检修进出线断路器4. 双母线接线具有两组母线W1,W25. 双母线分段接线工作母线分成2段,即母线II,III段,备用母线I不分段6. 双母线带旁路母线接线任一进出线的断路器检修时可不停电7. 一台半断路器接线在母线W1,W2之间,每串接有三台断路器,两条回路,每二台断路器之间引出一回线,故称为一台半断路器接线,又称二分之三接线。
电气工程基础教学目的•建立电力系统整体概念;•掌握电力系统“发电-输电-配电-用电”各个环节的构成和工作原理;•通过本课程的学习,具备基本的电力工业背景知识,为后续专业课的学习奠定基础,也为从事电力系统相关行业的工作打下必要的基础。
•熊信银. 电气工程基础. 华中科技大学出版社,2010•考试:平时30%,考试70%课程衔接•先修课程:电路理论,电机学•主要后续课程:电力系统分析、继电保护、电力系统自动化、高电压技术第一章主要内容•掌握与电力系统相关的若干基本概念,包括电力系统、电力网、动力系统、变电站等;•理解电力系统的特点;•理解对电力系统提出的要求;•掌握电力系统的三个电能质量指标,包括国家标准规定的允许变化范围;•掌握电力系统的额定电压等级及规定,了解电力系统电压等级与输电距离之间的关系;•了解电力系统发展历史、现状和前景。
单线图•单线图:采用一根线表示对称三相输电线路等值电路只研究π型等值电路时间事件1873年在维也纳国际博览会上,法国弗泰内使用2000m导线,连接一台瓦斯发动机拖动的格拉姆直流发电机和一台带动水泵的电动机,证明了远距离输电的现实性1874年俄国皮罗茨基在彼得堡架设了输送功率4.5kW的直流输电线路,距离为500m,后增至1000m。
1876年,又利用铁路轨道输送了3.6km,后来被用于有轨电车牵引1882年法国德普勒架设首条57km直流试验线路,采用4.5mm 电报线,首端电压1343V,末端850V,输送功率不到200W,损耗78%,把米斯巴赫水电站直流发电机发出的电力送到慕尼黑国际博览会1883年德普勒从法国南部比塞尔到格勒诺布尔进行14km输电试验,输送功率1.1kW时间事件1885年采用6000V高压直流发电机从瓦利尔输电到巴黎,56km,损耗55%1882年10月英国霍普金森(J. Hopkinson)发明直流输电三线制系统,外线到中线110V,两外线之间220V。
