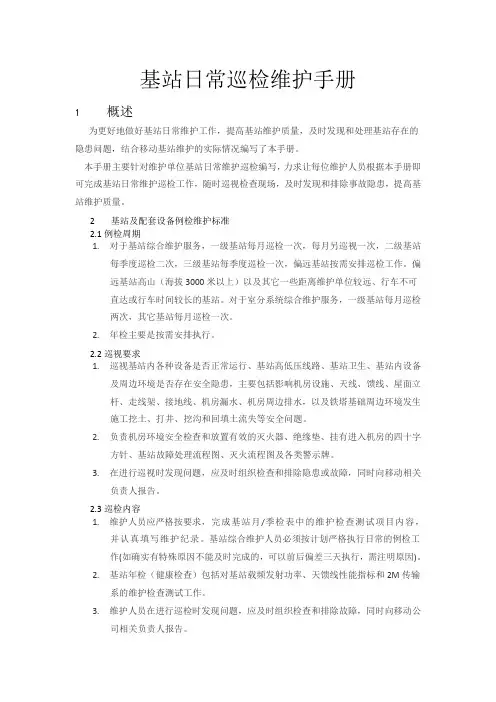

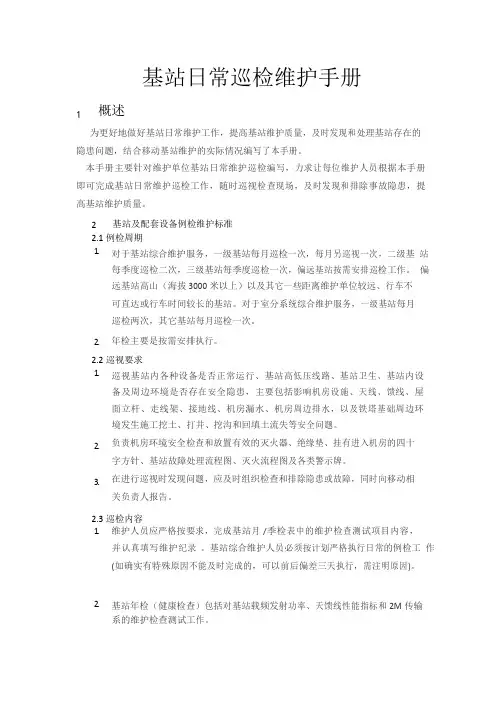

基站日常巡检维护手册中国移动通信集团福建有限公司泉州分公司二OO七年十二月1概述 (3)1.1编制背景31.2编制单位32基站及配套设备例检维护标准 (3)2.1例检周期32.2巡视要求32.3巡检内容42.4基站例检前的准备42.5进站要求42.6基站例检维护项目的检查流程图52.7基站例检维护项目的检查52.7.1基站周围环境及物业检查52.7.2监控系统告警检查72.7.3基站油机检查81.2基站防雷及电源巡检101.3基站蓄电池组检查131.4空调设备检查141.5基站GSM、传输系统设备151.6板件资源、固资161.7接地检查173基站日常维护巡检表填写规范要求 (20)4小油机维护操作手册 (23)1.8油机使用维护规程231.9起动运行前的检查工作231.10试机运行的检查工作241.11停机步骤241.12小油机巡检表格的填写251概述1.1编制背景为更好地做好基站日常维护工作，提高基站维护质量，及时发现和处理基站存在的隐患问题，结合泉州移动基站维护的实际情况编写了本手册。
本手册主要针对维护单位基站日常维护巡检编写，力求让每位维护人员根据本手册即可完成基站日常维护巡检工作，随时巡视检查现场，及时发现和排除事故隐患，提高基站维护质量。
1.2编制单位中国移动通信集团福建有限公司泉州分公司网络部2基站及配套设备例检维护标准2.1例检周期1.对于基站综合维护服务，一级基站每月巡检一次，每月另巡视一次，二级基站每季度巡检二次，三级基站每季度巡检一次，偏远基站按需安排巡检工作。
偏远基站如海岛（必须乘船抵达）、高山（海拔1000米以上）以及其它一些距离维护单位较远、行车不可直达或行车时间较长的基站。
对于室分系统综合维护服务，一级基站每月巡检两次，其它基站每月巡检一次。
2.年检主要是按需安排执行。
2.2巡视要求1.巡视基站内各种设备是否正常运行、基站高低压线路、基站卫生、基站内设备及周边环境是否存在安全隐患，主要包括影响机房设施、天线、馈线、屋面立杆、走线架、接地线、机房漏水、机房周边排水，以及铁塔基础周边环境发生施工挖土、打井、挖沟和回填土流失等安全问题。
2.负责机房环境安全检查和放置有效的灭火器、绝缘垫、挂有进入机房的四十字方针、基站故障处理流程图、灭火流程图及各类警示牌。
3.在进行巡视时发现问题，应及时组织检查和排除隐患或故障，同时向移动相关负责人报告。
2.3巡检内容1.维护人员应严格按要求，完成基站月/季检表中的维护检查测试项目内容，并认真填写维护纪录。
基站综合维护人员必须按计划严格执行日常的例检工作(如确实有特殊原因不能及时完成的，可以前后偏差三天执行，需注明原因)。
2.基站年检（健康检查）包括对基站载频发射功率、天馈线性能指标和2M传输系的维护检查测试工作。
3.维护人员在进行巡检时发现问题，应及时组织检查和排除故障，同时向移动公司相关负责人报告。
2.4基站例检前的准备1.检查所例检需要的基站钥匙是否带上。
2.检查所需要的维护工具是否带上：包括笔记本电脑、万用表、钳形表、红外测温仪、相序表、电笔、十字和一字螺丝刀、活动扳手、内六角、外六角、钳子、开口扳手、梅花扳手、锤子、锉刀、绝缘胶布等常用工具。
3.基站年检时还应带上天馈线测试仪、射频功率计、13M时钟测试仪、2M测试仪。
4.维护人员必须带电作业时，要增强安全意识，做好绝缘防护，杜绝发生触电事故，确保人身安全。
电动工具在使用前要严格检查和测量，工具外壳要有接地，防止工具漏电造成触电事故。
2.5进站要求1.所有基站施工人员（包括项目施工人员、基站综合维护人员等其他人员）进出基站都必须与监测机房进行联系，并严格地填写基站进出登记，包括进站人员、所属单位、进站时间、离站时间以及进站事由等。
2.在进站时如有发现问题，如：门被撬、窗户坏、基站进水、火灾、被盗等情况，应马上通知移动公司相关负责人，并采取必要的措施处理。
2.6基站例检维护项目的检查流程图2.7基站例检维护项目的检查2.7.1基站周围环境及物业检查1.检查基站铁塔、变压器及基站内部的安全警示牌，对于缺少或有损坏的应该及时补上。
2.变压器下面或者周围有存在树木、杂草应及时砍除，保证足够的安全距离。
3.检查变压器的安装位置偏低或者存在其他安全隐患的，应书面上报各驻点负责人或移动公司处理、建议，或采取其他相应措施。
4.非专业维护人员禁止攀爬到变压器支架上，防止发生触电事故。
5.检查变压器室外引入线是否埋地引入，对于没有埋地引入的站点需做好记录并上报移动公司相关负责人。
6.检查变压器各断路器是否正常，对于有出现熔丝掉落的，应及时联系电力公司尽快修复。
对于需应急通信的情况下，必须马上修复时，电力部门又不能及时处理的。
经过电力部门的许可，应另派专业人员进行抢修。
操作时应使用高压绝缘杆，戴好绝缘手套、绝缘鞋等安全措施。
雨天时禁止操作。
7.检查变压器油量是否充足（应在刻度的上限与下限之间），对于油量不够的，应马上通知电力公司进行添加。
8.巡视基站周边环境是否发生变化（是否存在周边工地施工垫高地基，造成基站处于低洼地带），基站排水系统是否遭到破坏，若有，记入巡检表格，并及时上报相关负责人。
9.检查天线方向、挂高、俯仰角是否异常，前方是否有遮挡或即将遮挡，若有，及时上报相关负责人。
10.基站围墙内及靠近基站3－5米空间内的杂草或树木，应砍除。
11.水泥隔离带上是否堆放易燃易爆品，应及时清除。
12.机房四周墙基是否有裂痕，需及时上报。
13.机房外观如墙壁是否有破损、水泥层脱落、涂料脱落,需及时上报.14.基站必须配备灭火器，灭火器必须贴上启用日期的标签，对于年限达到五年或压力不足的灭火器必须及时更换。
油机房必须使用干粉灭火器，基站可以使用二氧化碳灭火器。
15.严禁在基站内吸烟或使用各种炉具、电热器具等；基站内部不许堆放易燃物品。
16.检查基站的封堵、密封、遮阳、卫生和照明情况，防阳光直射，防鼠患。
各部位应采取必要的防水措施，防止漏雨，如：房顶、门窗、孔洞等；用标准的防雨板、防火板、防火泥、防火胶对基站所有馈线进口进行完全封堵，确保机房防水。
17.基站阳台门、铝合金窗等必须完全封堵，用防火泥、玻璃胶封死、硅酸钙板贴在窗户上或直接用墙堵死，防止台风、暴雨造成雨水渗入。
18.对天花板容易渗水的基站屋顶必须加铺防水层，并相应的对需要整改的照明电路、灯具上报移动公司相关负责人安排整改；照明出现故障的，应尽快安排时间给予修复。
19.基站设备用电、照明用电应从交流柜（或交流挂箱）的空气开关开始分开。
20.对于基站出现木门、大面积铝合金窗未进行更换封堵的，应建议更换。
21.对基站铁门、空调架出现生锈的，应及时去锈并重新上防锈漆。
2.7.2监控系统告警检查1.监控设备是否正常工作，面板指示灯是否正常。
2.检查门磁、水浸采集器等是否有脱落等情况。
3.门禁告警测试，将基站门打开，观察设备有无门禁告警，与机房联系有无此告警产生；关上门后，设备告警是否消失，与机房确认此告警是否清除。
4.交流断电告警测试，切断交流供电，观察设备告警，三相输入电压是否为0伏，与机房联系有无停电告警；恢复交流供电，观察显示电压是否正常，与机房确认告警是否清除；5.交流过/欠压告警测试，设置其中一相电压上限低于当前电压或是下限高于当前电压，观察三相通道有无上限或下限告警提示，与机房联系有无此告警产生；恢复上下限电压到正常值，观察告警是否消失，与机房确认告警是否清除。
6.烟雾告警测试，将烟雾喷入烟雾探测器（见下图），观察设备面板有无烟雾告警，与机房联系有无此告警；通过监控主机左下方的烟雾复位开关清除告警，观察设备面板告警是否消失，与机房确认告警是否清除。
7.水浸告警测试，将水浸告警探头（见下图）浸入水中少许（也可用金属将两个探头触脚短路），观察设备面板有无水浸告警，与机房联系有无此告警产生；将水浸探头拿出擦干（金属短路物体移开），观察设备面板此告警提示是否消失，与机房确认告警是否清除。
8.高、低温告警测试，设定温度告警上限值低于或下限值高于室温，观察设备面板有无告警，与机房联系有无此告警产生；恢复温度告警上限值和下限值到正常状态，观察设备面板告警是否消失，与机房确认此告警是否清除。
9.直流过/欠压告警测试，设定直流电压上限低于当前电压或下限高于当前电压，观察设备面板有无相应告警，与机房联系有无相应告警产生；恢复直流电压到正常值，观察设备面板此告警是否消失，与机房确认此告警是否清除。
2.7.3基站油机检查2.7.3.1基站油机检查内容1.油机房室内不堆放杂物，所有设备应保持整洁干净，发电机组及ATS转换柜的保护地线应与总地排连接牢固可靠，机房应开设有足够面积的通风进气口（应大于散热风扇叶工作面积的1.5倍）。
2.每次试机运行时间不低于15分钟。
3.每个季度结合月检做一次负载运行测试，保证在市电故障的情况下油机能及时起动运行，以保障设备所需的正常供电。
4.油机在运行、待机和存放时不得有漏油、漏水、漏电、漏气现象。
5.检查油机排烟管是否破裂，防止雨天进水。
6.检查油机出风口防护拦网是否完好。
7.油机室内，燃油箱与油机必须分开存放。
2.7.3.2带ATS转换柜油机开机前的检查：1.检查机组的运行积时。
2.检查ATS转换柜主控板和油机主控板有无告警及其显示是否正常。
3.检查机油的液面高度，如不在量油尺刻度的上限时应以添加（如有过多时应放出多余油量），机油应无杂质并且有一定的粘度，更换机油运行250个小时或根据液体太脏或发黑的程度进行更换，更换机油的同时应一起更换机油滤清器。
4.检查燃油箱存油量，（小油机不足于50%、基站固定式油机不足于30%时应以添加），检查燃油滤清器和油水分离器及油管油道的畅通情况，如有需要给予更换燃油滤清器并清洁疏通燃油系统的管道（每年做一次燃油箱沉淀物的清理工作）。
5.检查冷却水的液面高度，冷却位应在离水箱盖深处3～5厘米的高度，如液面高度不足时应添加，水质要干净透明无杂物，水质脏时要更换，更换冷却水的同时要添加防锈剂（添加或更换冷却水时应使用软水）。
6.测量启动电池电压（浮充13.5V±0.5V，无充电时13V±0.5V），检查充电器是否工作正常；如果是加液电池应检查电解液面的高度（应超出极板高度10～15mm）或参照电池外壳的刻度标线进行添加，电池极柱表面应涂抹凡士林。
7.检查机组和ATS转换柜及起动电池各线缆的连接是否牢靠。
8.检查风扇皮带的松紧度(用手指下压适当力度时皮带有10 mm左右的弹性幅度)和磨损情况，必要时调整皮带松紧度或更换皮带。
9.检查及清洁空气滤清器，必要时结予清洁或更换。
10.启动运行后的检查11.检查油机运转时是否有剧烈振动和异常声响。
