智能门锁系统技术参数及性能简介智能门锁系统是多奥公司专为酒店和办公大楼和宿舍开发的智能门锁系统，它具有门禁控制系统的所有特点。
1.电子门锁安装图图解说明：从联网结构图中看到，多奥智能门锁的采用干电池供电。
这样对于有计算机综合布线的智能楼宇安装门锁系统就很方便，根本不需要布专用的电源线，直接利用干电池供电。
每个门锁拥有独立的机号。
2.联网电子门锁技术参数标准五舌继机械锁胆参数：1)适用门厚34mm～60mm2)门边宽度110mm3)门边距70mm4)外形尺寸门锁尺寸：245×80×20 (mm)5)重量3.0kg6)四节5号碱性电池，支持外部供电DC9-24V7)工作温度-20℃～60℃8)读卡频率13.56MHZ9)静态工作电流外电源供电时小于20MA，电池供电时小于200μA10)电机启动电流小于300MA11)有效开锁时间3～6秒12)抗静电干扰能力-15KV13)执手抗轴向静拉力大于1373N14)执手抗径向载荷大于1373N15)锁扣板上锁舌孔抗侧向静拉力大于1960N16)方锁舌抗轴向静压力大于980N17)方锁舌抗侧向静压力大于1960N18)斜锁舌抗侧向静压力大于1470N3.3.2 电子门锁性能简介1)可支持联网应用：即可单独组网运行也可同门禁系统合网运行（当你有玻璃门也需要出入控制时）。
2)支持门禁操作：即每种卡均可按有效期、适用区域、适用时间段、操作权限等操作和使用。
3)支持多种卡类型：可根据用户需求选择用感应mifare-1(S50,S70)卡、EM ID卡（不支持一卡通中的现金存储到卡消费）等,支持一卡通。
4)当其中一个门锁出现故障时，其它门锁开启不会有任何影响。
5)采用干电池供电，耗电极低，系统稳定环保。
6)实现一卡多门，多卡一门（最多可有5000余张卡同时有效）。
7)开门记录：任何开门记录度可通过采集与软件查询。
8)紧急开门：使用应急卡，感应卡或机械钥匙在紧急状态下开门。

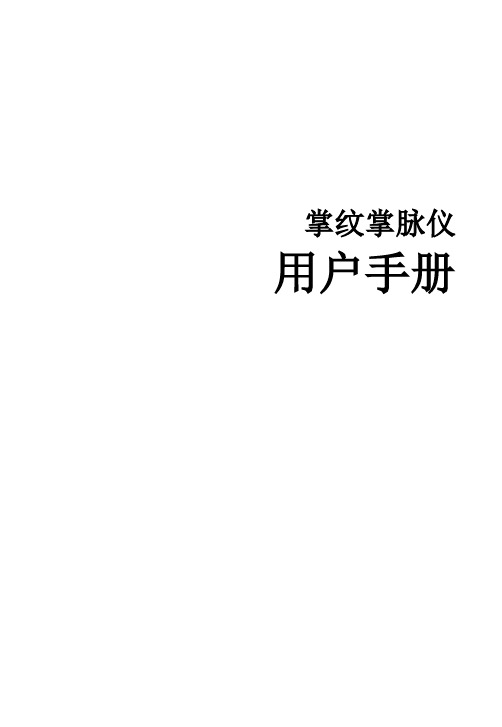

掌纹掌脉仪用户手册前言感谢您购买多奥的产品。
请妥善保管本手册，在安装、使用和维护设备前请仔细阅读本手册并遵守相关的规定和注意事项，确保设备性能最佳。
操作不正确可能会对设备造成有害的影响。
设备安全类级别为Ⅲ类设备，即防电击保护是依靠安全特低电压电路供电来实现的，且不会产生危险电压的设备。
本手册包含有掌纹掌脉仪的技术信息：产品概述、安装说明、设备连接、使用指南、日常维护和故障排除。
其它相关手册请查阅门禁管理软件手册，门禁管理软件涵盖了联网门禁系统的运行与管理。
多奥保留对产品进行设计更改或软件升级的权利。
本手册中的信息发生更改，不另行通知。
本手册包含受版权保护的专有信息。
未经我公司的书面许可，本手册或其任何部分不得以任何方式复制或以电子方式传播。
如您在安装、使用或维护当中有任何疑问，请联系多奥的客服代表。
目录一、产品概述 (2)1.1 产品简介 (2)1.2 技术规格 (4)二、安装说明 (5)2.1 安装要求 (5)2.2 安装方法 (6)三、设备连接 (8)3.1 端口介绍 (8)3.2 设备连接 (9)3.3 设备连接至第三方控制器 (9)四、使用指南 (10)4.1 正确使用姿势 (10)4.2 添加用户与编辑用户 (11)五、日常维护 (12)六、故障排除 (13)一、产品概述1.1产品简介产品用途：产品适用于智能楼宇、政府机关、金融银行、工厂、军工、监狱、机场和核电等应用场景的出入口控制系统和身份认证系统。
掌纹掌静脉识别技术：掌纹掌静脉识别技术是新一代多模态、高精度、高安全性和活体生物特征识别技术。
掌纹识别是利用手掌皮肤纹路（包括乳突纹、主线和皱褶等）的唯一性，即人的掌纹千差万别，没有任何两个手掌掌纹是完全相同的。
由于掌纹的这一特点，人们可以利用掌纹进行身份鉴别。
根据手掌掌纹的有效信息判断是否来自同一只手掌，从而达到身份识别的目的。
掌静脉识别是用近红外光源对人体手掌进行照射，利用血液中血红素对近红外光具有较强的吸收特性，使得近红外光照射后的手掌图像会在皮下静脉处呈现较暗的纹路，并且静脉特征在可见光下无法获取，具有较强的隐蔽性和防伪性。

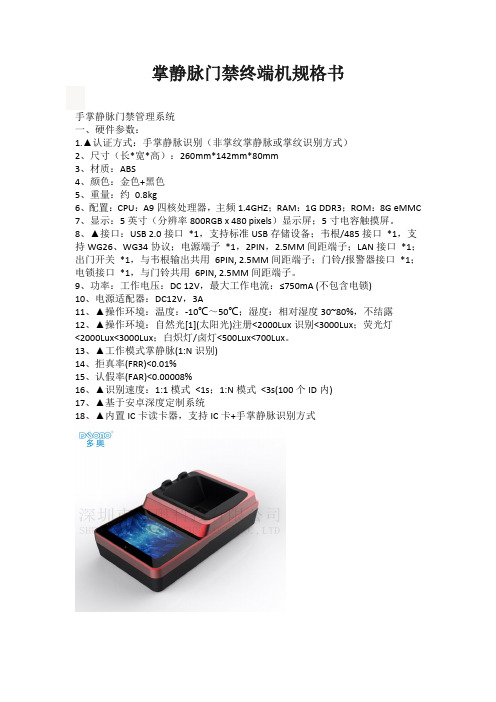

掌静脉门禁终端机规格书手掌静脉门禁管理系统一、硬件参数：1.▲认证方式：手掌静脉识别（非掌纹掌静脉或掌纹识别方式）2、尺寸（长*宽*高）：260mm*142mm*80mm3、材质：ABS4、颜色：金色+黑色5、重量：约0.8kg6、配置：CPU：A9四核处理器，主频1.4GHZ；RAM：1G DDR3；ROM：8G eMMC7、显示：5英寸（分辨率800RGB x 480 pixels）显示屏；5寸电容触摸屏。
8、▲接口：USB 2.0接口*1，支持标准USB存储设备；韦根/485接口*1，支持WG26、WG34协议；电源端子*1，2PIN，2.5MM间距端子；LAN接口*1；出门开关*1，与韦根输出共用6PIN, 2.5MM间距端子；门铃/报警器接口*1；电锁接口*1，与门铃共用6PIN, 2.5MM间距端子。
9、功率：工作电压：DC 12V，最大工作电流：≤750mA (不包含电锁)10、电源适配器：DC12V，3A11、▲操作环境：温度：-10℃～50℃；湿度：相对湿度30~80%，不结露12、▲操作环境：自然光[1](太阳光)注册<2000Lux识别<3000Lux；荧光灯<2000Lux<3000Lux；白炽灯/卤灯<500Lux<700Lux。
13、▲工作模式掌静脉(1:N识别)14、拒真率(FRR)<0.01%15、认假率(FAR)<0.00008%16、▲识别速度：1:1模式<1s；1:N模式<3s(100个ID内)17、▲基于安卓深度定制系统18、▲内置IC卡读卡器，支持IC卡+手掌静脉识别方式二、门禁管理软件功能：▲1、角色管理：创建、修改、删除，根据名称进行查询。
2、用户管理：创建、修改、删除，根据名称进行查询。
3、权限管理：对系统菜单进行配置，不同角色的用户应用的菜单不同。
4、设备登记：创建、修改、删除，根据设置地址进行查询。
手掌静脉门禁管理系统解决方案目录一、概述 (3)1.1背景 (3)1.2现状 (3)1.3需求分析 (3)1.4建设目标 (4)二、手掌静脉身份认证技术原理简介 (5)2.1 手掌静脉识别技术认证原理 (5)2.2 手掌静脉识别技术认证原理图 (5)2.3 手掌静脉识别技术的创新性和特点 (6)2.4 手掌静脉识别技术优势 (7)2.4.1常见的身份识别对比表 (7)2.4.2手掌静脉识别效率 (7)三、系统设计 (8)3.1 设计原则 (8)3.2 业务流程 (9)3.3 软件功能介绍 (9)3.3.2 方案效果 (10)3.4 手掌静脉门禁系统结构图 (10)四、手掌静脉产品技术参数 (12)4.1 手掌静脉识别智能终端机（DAJM-SB-MB） (12)4.2 手掌静脉二合一身份采集认证仪(DAJM-SB-CJ) (13)五、产品清单 (14)一、概述1.1背景随着国民经济和全球经济化进程的加快，人们对高科技服务生活要求越来越高。
而运用高科技手段进行盗窃、抢劫等犯罪行为与日俱增。
在生活中，人们就面临着以下问题：市场中的安防门禁产品质量参差不齐，传统的门禁IC卡、磁卡等易丢失易冒用；小区及办公区人流大而杂乱，管理不严谨，人民群众在生活及工作中遭受着人身及财产安全的巨大隐患。
同时，很多政企单位及一些重要场所的门禁系统，以往所采用的指纹、人脸识别等安防技术已经出现了操作和技术上的漏洞，正面临着如何有效的对出入人员进行管理的重要问题。
1.2现状在高科技的今天，门禁系统已成为安全防范系统中极其重要的一部分，在一些发达国家中，门禁系统正以远远高于其它类安防产品的进度迅猛发展；门禁系统之所以能在众多安防产品中脱颖而出，根本原因是因为其改变了以往安防产品如闭路监控，防盗报警等被动的安防方式，以主动地控制替代了被动监视的方式，通过对主要通道的控制大大地防止了罪犯从正常通道的侵入，并且可以在罪案发生时通过对通道门的控制限制罪犯的活动范围制止犯罪或减少损失。

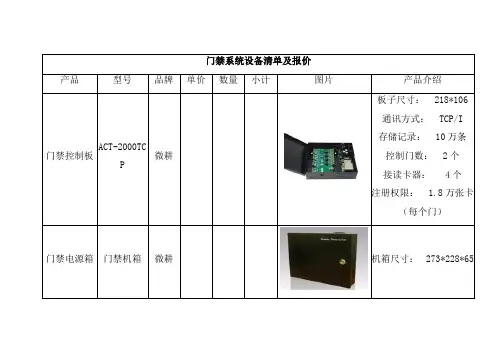

门禁系统设备清单及报价
产品型号品牌单价数量小计图片产品介绍
门禁控制板ACT-2000TC
P
微耕
板子尺寸： 218*106
通讯方式： TCP/I
存储记录： 10万条
控制门数： 2个
接读卡器： 4个
注册权限： 1.8万张卡
（每个门）
门禁电源箱门禁机箱微耕机箱尺寸： 273*228*65
门禁读头WG-MC22 微耕1.内置读卡器：ID型－125KZ，EM或兼容卡2.有效卡容量：1000张，
个人密码：1000个
3.开门方法：卡或密码
4.工作电流：150MA
5.工作电压：12VDC
开关金属标准开
门按钮
微耕
尺寸规格 : 86mm*86mm
外型颜色 : 银色亚光
性能特点 : 符合标准
电气86底盒尺寸铝合
金面板美观精致坚固
耐用
最大耐电流 : 3A 36VDC
磁力锁280KG磁力
锁
微耕
抗拉力: 280公斤（600
磅）
锁体尺寸： 250 * 42 *
25mm
工作电压： +12VDC
ZL支架280磁力锁
辅助支架
微耕铝合金不生锈
无限开关遥控器微耕遥控开关、方便控制ID异性卡ID钥匙扣卡微耕进出门刷卡、方便携带铁门
安装及线材
合计。

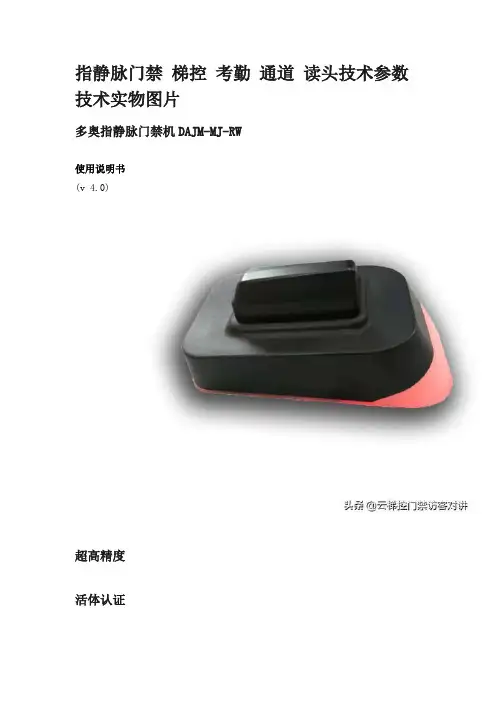

指静脉门禁梯控考勤通道读头技术参数技术实物图片多奥指静脉门禁机DAJM-MJ-RW使用说明书(v 4.0)超高精度活体认证高速识别网络支持操作简便深圳市多奥科技有限公司前言指静脉识别技术是利用近红外线穿透手指后所得的静脉纹路影像来进行个人识别，是具有高精度、高速度的世界上最尖端的生物识别技术。
指静脉认证技术具备以下主要优势：生物识别技术，不会遗失、不会被窃、无记忆密码负担；人体内部信息，不受表皮粗糙、外部环境(温度、湿度)的影响；适用人群广，准确率高，不可复制、不可伪造，安全便捷。
指静脉技术广泛应用到公共领域认证设备，如：会员识别一体机、银行ATM机、门禁管理系统、PC登录、代替汽车锁、保险箱管理、复印机管理、电子支付等需要进行个人身份认证的领域，和社保、教育、金融、卫生和安防等行业已密不可分。
业务管理系统，是集指静脉采集处理、授权认证、梯控系统、门禁控制、考勤管理等众多功能的一体化管理系统，适用于社保、金融保险、军工、政府、教育等各种行业，可以实现梯控系统、门禁控制、考勤管理等所有设备的统一管理，为各行业创建一套完整的管控系统。
其身份认证及识别过程更加精准、安全，系统的整体性能完全可以满足各个应用场景。
一、产品简介1.1 结构介绍正面侧面背面主板接口定义1.2 功能特点• 光学成像，非接触式特征提取• 无法仿造，只针对活体手指进行识别• 识别速度高，识别时间小于 1 秒• 存储容量大，最高可存储 10,000 手指信息• 强大软件功能，一次录入实现多设备互联• 网络通讯接口，简单易用，通用性强• 识别精度高，误识率0.00001• 适用人群广，7~70周岁均可识别• 按压手感好，手指凹槽为仿生结构• 20000LUX抗光性，适合室外半室外环境1.3 技术参数。

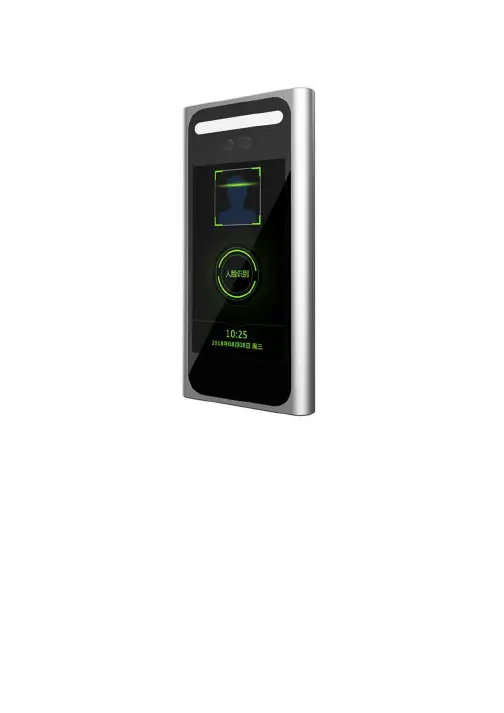

应用场景
适用于办公区域、酒店、通道闸机、写字楼、学校、商场、商店、社区、公共服务及管理项目等需要用到人脸门禁的场所。
产品特性
∙宽动态双摄活体防伪，彻底解决各类照片在各种载体上的欺骗；
∙夜间红外、RGB双补光；
∙支持串口、韦根26、34输入/出，输出内容支持配置；
∙采用基于AI深度学习计算机视觉技术的视频流动态人脸检测、跟踪抓拍、识别比对算法；
∙支持设备本地最高存储3万人脸库，（a）云平台设备支持同时储存5万张人脸照片（小于400KB）、100万条识别记录（0.45KB）、2万张现场抓拍照片（b）局域网设备支持同时存储2万张人脸照片（照片按100KB计算）、100万条识别记录（含最近1万张现场抓拍照片）；
∙算法品牌：旷世，集成其算法开发的人脸识别APP（可选配置）
∙1：N人脸识别，人脸库支持10000张人脸，top1命中率99.99%；
∙1：1人证比对准确率99%以上；
∙识别速度快，（a）人脸跟踪与检测耗时20ms左右（b）人脸特征提取耗时200ms左右（c）活体检测人脸比对耗时0.2ms，（d）特征比对耗时0.5ms（10000人库，多次识别取平均值）；
∙支持陌生人检测，陌生人等级可配置；
∙支持人脸识别或陌生人检测时的现场照片保存；
∙支持公网、局域网使用部署方式；
∙支持HTTP方式接口对接；
∙支持屏幕显示内容配置；
∙支持识别距离配置。
产品规格表
产品尺寸（单位：mm）1、闸机头人脸识别机：
2、壁挂人脸识别机：。

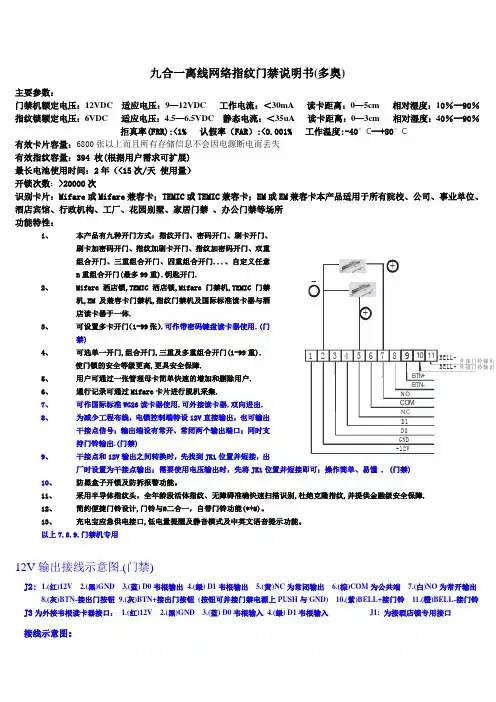

九合一离线网络指纹门禁说明书(多奥)主要参数：门禁机额定电压：12VDC 适应电压：9—12VDC 工作电流：＜30mA 读卡距离：0—5cm 相对湿度：10％--90％ 指纹锁额定电压：6VDC 适应电压：4.5—6.5VDC 静态电流：＜35uA 读卡距离：0—3cm 相对湿度：40％--90％ 拒真率(FRR):<1% 认假率（FAR ）:<0.001% 工作温度:-40°C --+80°C 有效卡片容量：6800张以上而且所有存储信息不会因电源断电而丢失 有效指纹容量：394 枚(根据用户需求可扩展) 最长电池使用时间：2年（<15次/天 使用量） 开锁次数：>20000次识别卡片：Mifare 或Mifare 兼容卡；TEMIC 或TEMIC 兼容卡；EM 或EM 兼容卡本产品适用于所有院校、公司、事业单位、酒店宾馆、行政机构、工厂、花园别墅、家居门禁 、办公门禁等场所 功能特性：1、本产品有九种开门方式：指纹开门、密码开门、刷卡开门、刷卡加密码开门、指纹加刷卡开门、指纹加密码开门、双重组合开门、三重组合开门、四重组合开门...、自定义任意n 重组合开门(最多99重).钥匙开门.2、Mifare 洒店锁,TEMIC 洒店锁,Mifare 门禁机,TEMIC 门禁机,EM 及兼容卡门禁机,指纹门禁机及国际标准读卡器与酒店读卡器于一体.3、 可设置多卡开门（1-99张）.可作带密码键盘读卡器使用.(门禁)4、 可选单一开门,组合开门,三重及多重组合开门(1-99重). 使门锁的安全等级更高,更具安全保障.5、 用户可通过一张管理母卡简单快速的增加和删除用户.6、 通行记录可通过Mifare 卡片进行脱机采集.7、 可作国际标准WG26读卡器使用.可外接读卡器.双向进出. 8、为减少工程布线，电锁控制端特设12V 直接输出，也可输出干接点信号；输出端设有常开、常闭两个输出端口；同时支持门铃输出.(门禁)9、 干接点和12V 输出之间转换时，先找到JK1位置并短接，出厂时设置为干接点输出；需要使用电压输出时，先将JK1位置并短接即可；操作简单、易懂 . (门禁) 10、 防黑盒子开锁及防拆报警功能。
