铁塔基础设计在工程设计时根据具体情况进行分类规划一般分四类:粘土坚硬粘土碎石严重风化岩等C1粘土硬塑C3粘土可塑C5粘土软塑C7特殊地质、地形应区别对待。
如:未风化的岩石、有河流的河套地段、有较高洪水位的塔位、有较厚层的粘土地带、地下水位高施工困难地带等等根据地质地形条件和铁塔种类设计相应的基础。
目前常用的基础形式是现场浇注的台阶式钢筋混凝土基础。
台阶一般两阶或三台阶常用。
基础尺寸的预设定根据作用力大小确定,我们设计是66、110千伏且单回路线路,设计的铁塔基础作用力不大,主柱的宽度直线塔600,耐张塔600或800.选择台阶尺寸时要注意、台阶高度和伸出长的比值一定大于等于1,等于1是45度,“刚性角”因为基础底板不配钢筋不能使混凝土基础受拉。
常用的台阶尺寸最底层的采用300,其他台阶高度按计算和构造要求确定。
设计基础时已知条件铁塔基础作用力:上拔力、下压力、水平力;地质条件地耐力、地下水位、冻结深度、设计的过程是试凑法、事先给定尺寸、验算不满足要求重新选择尺寸、反复几次最后达到目的。
上拔稳定计算上拔稳定计算、根据抗拔土体的状态分别采用剪切法和土重法。
剪切法适用于原状土体;土重法适用于回填抗拔土体。
我们经常采用的是钢筋混凝土台阶式基础是回填抗拔土体,计算应用土重法。
下面介绍土重法计算。
土重法中几个常用参数在“送电线路基础设计技术规定”附表:注:位于地下水以下土的计算容重按8〜11取用。
混凝土重度24KN/m,位于地下水以下混凝土的计算重度按12KN/吊取用。
(插图1)自立式铁塔基础上拔稳定:r f T E<r E rs(Vt-△vt-V°)+Qr「基础附加分项系数直线塔1.1;耐张、转角塔1.6T E-上拔力ht-基础埋深mVt-ht深度内土和基础的体积m3△vt-相邻基础影响的微体积r『水平力影响系数(r s-基础底板以上土的加权平均重度M-深度内的基础的体积m3Q-基础自重力Q=基础体积*混凝土重度Vt(基础体积)=ht(B2+2Bhttana+4/3ht2tan2a)△vt=(B+2httan%-L)2/24tan%(2B+L+4httan%) L-基础跟开m基础下压计算1 .当轴心荷载作用时应符合式:F><fa/r rfP-基础底面处的平均压力设计值Kpaf a r修正后的地基承载力「f-地基承载力调整系数0.75B-基础宽度m2 .当偏心荷载作用时应符合式:Pmaxw1.2fa/「什基础底面的压力计算当轴心荷载作用时应符合式:P=(F+「G G)/AF-上部结构传至基础顶面的竖向压力设计值KN G-基础自重和基础上的土重KN2A-基础底面面积mr G-永久荷载分项系数,对基础有利时,宜取P G=1.0,不利时应取P G=1.2。

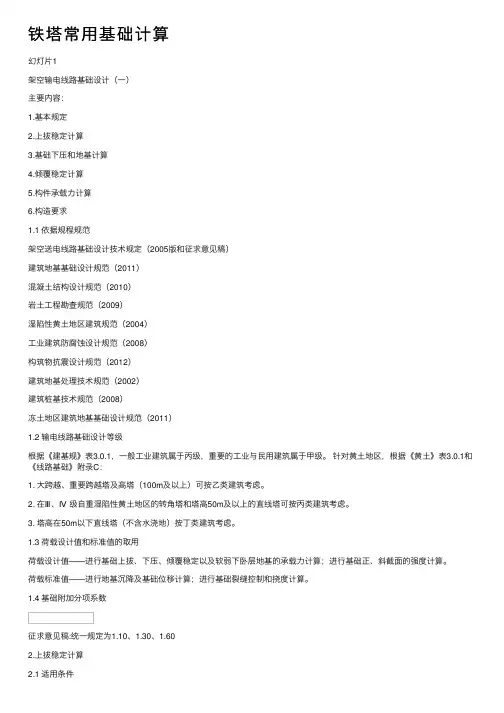

铁塔常⽤基础计算幻灯⽚1架空输电线路基础设计(⼀)主要内容:1.基本规定2.上拔稳定计算3.基础下压和地基计算4.倾覆稳定计算5.构件承载⼒计算6.构造要求1.1 依据规程规范架空送电线路基础设计技术规定(2005版和征求意见稿)建筑地基基础设计规范(2011)混凝⼟结构设计规范(2010)岩⼟⼯程勘查规范(2009)湿陷性黄⼟地区建筑规范(2004)⼯业建筑防腐蚀设计规范(2008)构筑物抗震设计规范(2012)建筑地基处理技术规范(2002)建筑桩基技术规范(2008)冻⼟地区建筑地基基础设计规范(2011)1.2 输电线路基础设计等级根据《建基规》表3.0.1,⼀般⼯业建筑属于丙级,重要的⼯业与民⽤建筑属于甲级。
针对黄⼟地区,根据《黄⼟》表3.0.1和《线路基础》附录C:1. ⼤跨越、重要跨越塔及⾼塔(100m及以上)可按⼄类建筑考虑。
2. 在Ⅲ、Ⅳ级⾃重湿陷性黄⼟地区的转⾓塔和塔⾼50m及以上的直线塔可按丙类建筑考虑。
3. 塔⾼在50m以下直线塔(不含⽔浇地)按丁类建筑考虑。
1.3 荷载设计值和标准值的取⽤荷载设计值——进⾏基础上拔、下压、倾覆稳定以及软弱下卧层地基的承载⼒计算;进⾏基础正、斜截⾯的强度计算。
荷载标准值——进⾏地基沉降及基础位移计算;进⾏基础裂缝控制和挠度计算。
1.4 基础附加分项系数征求意见稿:统⼀规定为1.10、1.30、1.602.上拔稳定计算2.1 适⽤条件基础上拔稳定计算,仅适⽤于带底板的⼀般型基础,根据抗拔⼟体的状态分别采⽤剪切法和⼟重法。
⼟重法适⽤于回填抗拔⼟体,⼀般适⽤于“⼤开挖”基础类,含刚性基础(主要为台阶基础),柔性基础(直柱板式、斜柱板式、柔性⼤板等)及重⼒式基础。
剪切法适⽤于原状抗拔⼟体,⼀般适⽤于带扩⼤头掏挖基础。
⼟重法:1 基础埋深与圆形底板直径之⽐(ht/D)⼩于4、与⽅形底板边长之⽐(ht/B)不⼤于5的⾮松散砂类⼟;2 基础埋深与圆形底板直径之⽐(ht/D)不⼤于3.5、与⽅形底板边长之⽐(ht/B)不⼤于4.5的粘性⼟。

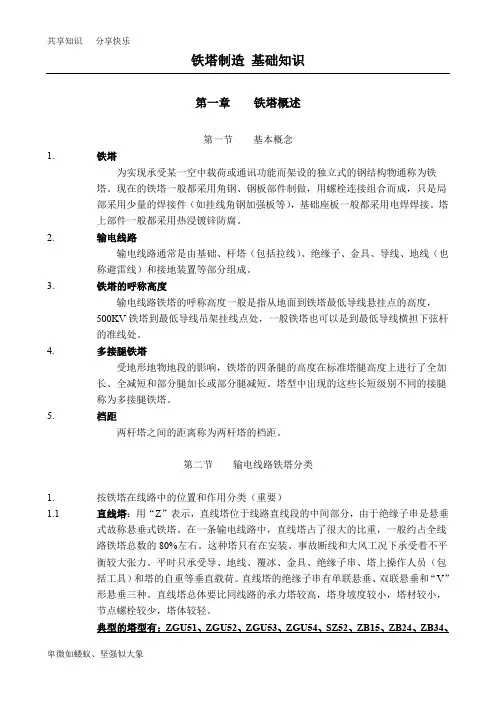

铁塔制造基础知识第一章铁塔概述第一节基本概念1. 铁塔为实现承受某一空中载荷或通讯功能而架设的独立式的钢结构物通称为铁塔。
现在的铁塔一般都采用角钢、钢板部件制做,用螺栓连接组合而成,只是局部采用少量的焊接件(如挂线角钢加强板等),基础座板一般都采用电焊焊接。
塔上部件一般都采用热浸镀锌防腐。
2. 输电线路输电线路通常是由基础、杆塔(包括拉线)、绝缘子、金具、导线、地线(也称避雷线)和接地装置等部分组成。
3. 铁塔的呼称高度输电线路铁塔的呼称高度一般是指从地面到铁塔最低导线悬挂点的高度,500KV铁塔到最低导线吊架挂线点处,一般铁塔也可以是到最低导线横担下弦杆的准线处。
4. 多接腿铁塔受地形地物地段的影响,铁塔的四条腿的高度在标准塔腿高度上进行了全加长、全减短和部分腿加长或部分腿减短。
塔型中出现的这些长短级别不同的接腿称为多接腿铁塔。
5. 档距两杆塔之间的距离称为两杆塔的档距。
第二节输电线路铁塔分类1. 按铁塔在线路中的位置和作用分类(重要)1.1 直线塔:用“Z”表示,直线塔位于线路直线段的中间部分,由于绝缘子串是悬垂式故称悬垂式铁塔。
在一条输电线路中,直线塔占了很大的比重,一般约占全线路铁塔总数的80%左右。
这种塔只有在安装、事故断线和大风工况下承受着不平衡较大张力。
平时只承受导、地线、覆冰、金具、绝缘子串、塔上操作人员(包括工具)和塔的自重等垂直载荷。
直线塔的绝缘子串有单联悬垂、双联悬垂和“V”形悬垂三种。
直线塔总体要比同线路的承力塔较高,塔身坡度较小,塔材较小,节点螺栓较少,塔体较轻。
典型的塔型有:ZGU51、ZGU52、ZGU53、ZGU54、SZ52、ZB15、ZB24、ZB34、ZB45等。
1.2 跨越塔:跨越塔用“K”表示,跨越塔也是直线塔的一种特殊型,这种塔一般都是成对地设立在江、河的两岸或用来跨越较大的沟谷或跨越铁路、公路及其他级别的中小型电力线路。
通常用于线路出现较大档距或要求跨越段具有较高的安全度,这种塔比一般直线塔要高得多,一般塔高都在50米~250米之间,构造也比较复杂。
酒杯型铁塔构造设计尺寸计算:身腿部展开尺寸计算身腿部几何尺寸计算同坡度塔身腿接口尺寸计算铁塔锥顶高斜及其力臂的尺寸计算任意斜杆的尺寸计算羊角式塔头几何尺寸计算酒杯塔曲臂正、侧面的展开计算酒杯型串心塔头水平X值的计算铁塔身部串心水平X值的计算酒杯型塔头上、下曲臂内侧面翻面水平切口计算酒杯型塔横担几何尺寸计算铁塔身、腿部水平三角断面尺寸的计算铁塔节点紧凑设计中的双心斜交尺寸计算酒杯型塔双地线架展开尺寸的计算酒杯型塔颈部曲点三角形尺寸计算(一)酒杯型塔颈部曲点三角形尺寸计算(二)酒杯型塔颈部正、侧面三个口的关系铁塔身腿部水平三角断面正端距F、E极限值的计算双地线架的塔帽子展开尺寸计算防止酒杯型塔颈下内侧面出现不合理结构酒杯型铁塔构造设计尺寸计算1、身腿部展开尺寸计算此节不仅适用于酒杯塔,对于任何其他类似的铁塔身腿部尺寸计算均适用。
1.1 身腿部展开图,见图4-11.2 身腿部展开尺寸计算1.根据设计图纸给定的已知控制尺寸a ——正面下口b ——正面上口c ——侧面下口d ——侧面上口H0——垂直中心高2.按下面公式计算出正面塔面高H 1,侧面塔面高H2,主材展开实际长Sb或Sx,如果是正方形断面,则a=c,b=d,Sb=Sx,H1=H2.Sb--正侧面不同时的实长S X--正侧面相同时的实长根据Sx,a,b 就可以获得正方形断面的四个相同的展开面。
正面(10-11-21-20),右侧面(10-12-22-20),左侧面(11-13-23-21),后面(12-13-23-22)。
如果是矩形断面就可以根据Sb,a ,b,c,d获得前后相同,左右相同的展开面。
2、身腿部几何尺寸计算此节不仅适用天酒杯塔,对于其他类似铁塔的身腿尺寸计算均适用。
2.1身腿部几何尺寸图,见图4-2。
2.2 身腿部几何尺寸计算当将塔的身腿某一段按每一节的方法计算展开以后,我们就可以在已展开的等腰梯形面上进行各杆件的几何尺寸计算。
一,计算的已知条件是:a---下口b---上口s---腰长,实长(二次坡长)H1—塔面高(一次坡长)二,需要计算的各杆件的几何尺寸可由下列式算出3、同坡度塔身,腿接口尺寸计算此节不公适用于酒杯塔,对其它类似的塔也适用。
