1惠普工作站专业仿真解决方案携手Ansys实现专业仿真十年总出货量>11,000,000台全球范围内连续五年以上市场份额第一2016年第一季度台式工作站中国区市场份额第一数据来源：IDC2016年第一季度工作站市场报告我们致力于提供最专业的设计与仿真平台众多客户最信赖的生产平台惠普工作站，Tesla专属研发设备惠普工作站，支持中国航空事业腾飞惠普工作站设计与仿真专业平台专业创新绿色环保Z840–极致性能仿真与计算推荐机型超强处理能力支持新一代英特尔至强处理器，可更大更快更高效的DDR4内存专业图形处理支1运6持个行N D V 高I I M D 达M I 内A 4/4存A 个M 插D 处专槽理业，器图内内形存核显容卡即将支7个PCIe 插槽3持个PCIe Gen3插槽，2个PCIe Gen2惠普Z Turbo 硬盘插革槽命1T 性B 地减少了启动、计算和响应时间对于高端仿真应用尤为重要创新技术打造卓越性能与稳定性HP Z Cooler新一代3D蒸发散热•散热效率更高，系统更稳定•可降低系统噪音多达40%•无渗漏更安全HP Z Turbo Drive Quad Pro硬盘•最高可达SATA SSD硬盘速度16倍内存显卡网络磁盘处理器选择并管理面向设计仿真的工作站系统处理器硬盘内存Windows 操作系统已认证的驱动程序基本输入/输出系统应用性能操作系统系统显卡显示器(BIOS)应用设置1.选择正确的配置2.借助HP Performance Advisor 选择合适的设置3.借助HP Performance Advisor 监控组件HP PA 直观展现系统配置情况用于算法剖析和优化使用HP PA 录制HFSS 仿真过程示例的HFSS 模型经过三步迭代收敛，通过HP PA 软件录制的HFSS 仿真过程，可看出各个阶段的硬件负荷情况：•网格剖分与加密阶段有间断的硬盘高负荷，是剖分生成的网格向硬盘写入；•迭代过程中CPU 负荷维持高负荷，内存随着迭代的进展，负荷量呈递增趋势；•迭代步结束阶段，内存中数据转移至硬盘，内存负荷释放，硬盘写入急剧增加；•三步迭代过程情况一致。
HP服务器远程管理软件iLO使用介绍iLO 是一组芯片，内部是vxworks的嵌入操作系统，在服务器的背后有一个标准RJ45口对外连接生产用交换机或者带外管理的交换机. iLO自己有处理器，存储和网卡，默认网卡配置是DHCP，可以在服务器启动的时候进入iLO 的ROM based configuration utility 修改. 服务器的面板左侧，会有一个白色的纸吊牌，上面写着iLO 网卡上的DNS name和Password. 请勿随便更改，更改了不要遗失.iLO的使用很简单. 用网线把iLO口和你的LAN switch或者专门的OB switch 相连. 如果你准备让iLO 默认方式工作，你需要有一个LAN内的DHCP和DNS 服务器存在. 如果你在服务器启动的时候修改dhcp 到static ip，就无所谓了. 在你的笔记本或者pc上，开一个IE(支持java)，然后地址那里书写 iLO DNS name(写在纸吊牌上的，你需要DHCP DNS 服务器在局域网内). 就可以看到iLO界面了. 或者直接填写iLO的ip地址也可以.iLO界面除了报告一些硬件信息之外，主要提供了三大类控制:第一类是Virtual console，就是类似pc anywhere 的远程控制了，但是和软件的控制不一样，它是完全硬件级的，哪怕你的服务器没有操作系统，或者硬盘损坏，或者重新启动，都可以完整的进行控制，所以除非更换被管理服务器的硬件，正常的操作都可以用iLO来做，根本不用进入机房.(当然得保证网络通畅).第二类是 Virtual power，虚拟电源，模拟所有的电源开关动作，比如按住不放，按住就放等等...第三类是Virtual media，虚拟介质，你可以将pc或者笔记本上的光驱软驱，通过LAN虚拟给被管理的服务器。
这个主要是用来安装操作系统，或者传输数据，打补丁之类的。
比如那个被管理服务器是新的，没有操作系统，硬盘也没有作阵列，我怎么结合上面的三类控制手段来操作呢？1. 用virtual power重启动服务器2. 用virtual console 远程操作服务器，在服务器启动的POST时候，进入服务器的Smart array 6i Rom based utility 进行阵列配置3. 用virtual console 远程操作服务器，在服务器POST完毕的结束阶段，F9进入系统的BIOS，我们行话叫RBSU 进行配置4. 用virtual media 将我本地笔记本或者pc的光驱虚拟出去，然后在我本地的光驱中，放windows/linux等的安装盘5. 远端的被管理服务器认为自己插了一个usb 光驱，或者软驱，然后按照大家熟悉的正常方式从光盘软盘启动，不过却是用的我本地的盘.6. 你在virtual console 里面进行和平时一样的安装操作.有一点要注意，默认的服务器买来，iLO 是不支持图形界面的，也就是说，当你virtual console 里面的远程服务器开始进入windows或X-windows的时候，你本地pc笔记本的IE 就看不出远端的画面了，需要向hp购买iLO advanced pack，一个iLO serial number，把这个iLO serial number输入到iLO的一个专门输入注册号的地方，就可以突破这个限制了，不过远端如果是linux并且是字符界面，就无所谓买不买了. 这个输入注册号的地方，在你IE访问iLO 后出现的管理界面的菜单上有的，最后一个.就这些，HP的iLO目前是x86服务器系统中最理想的技术了，我们比较了好几种同类产品，在标配不加卡的情况下，HP 的管理应该是最好的.服务器集成 iLO 端口的配置iLO 全名是 Integrated Lights-out，它是惠普某些型号的服务器上集成的远程管理端口，它能够允许用户基于不同的操作系统从远端管理服务器，实现了虚拟存在和控制，从而进行智能型基础构架和管理.开机自检时，按F8键进入 iLO 的设置界面：1. 进入 iLO 的设置：在 File 下的“Set Defaults”是将所有的设置恢复为出厂值。

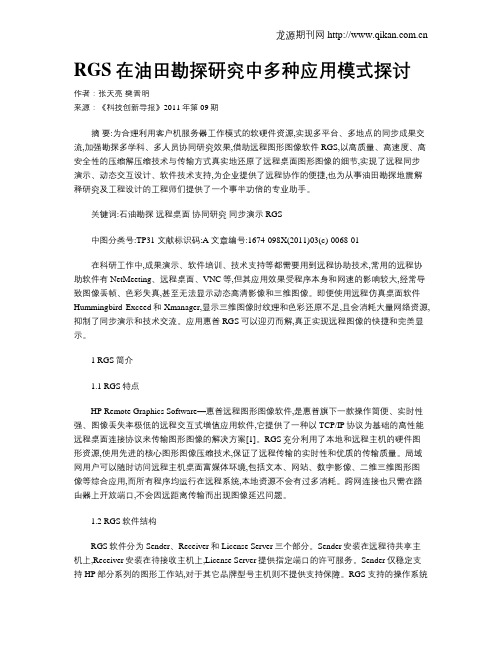

RGS在油田勘探研究中多种应用模式探讨作者：张天亮樊晋明来源：《科技创新导报》2011年第09期摘要:为合理利用客户机服务器工作模式的软硬件资源,实现多平台、多地点的同步成果交流,加强勘探多学科、多人员协同研究效果,借助远程图形图像软件RGS,以高质量、高速度、高安全性的压缩解压缩技术与传输方式真实地还原了远程桌面图形图像的细节,实现了远程同步演示、动态交互设计、软件技术支持,为企业提供了远程协作的便捷,也为从事油田勘探地震解释研究及工程设计的工程师们提供了一个事半功倍的专业助手。
关键词:石油勘探远程桌面协同研究同步演示 RGS中图分类号:TP31 文献标识码:A 文章编号:1674-098X(2011)03(c)-0068-01在科研工作中,成果演示、软件培训、技术支持等都需要用到远程协助技术,常用的远程协助软件有NetMeeting、远程桌面、VNC等,但其应用效果受程序本身和网速的影响较大,经常导致图像丢帧、色彩失真,甚至无法显示动态高清影像和三维图像。
即便使用远程仿真桌面软件Hummingbird Exceed和Xmanager,显示三维图像时纹理和色彩还原不足,且会消耗大量网络资源,抑制了同步演示和技术交流。
应用惠普RGS可以迎刃而解,真正实现远程图像的快捷和完美显示。
1 RGS简介1.1 RGS特点HP Remote Graphics Software—惠普远程图形图像软件,是惠普旗下一款操作简便、实时性强、图像丢失率极低的远程交互式增值应用软件,它提供了一种以TCP/IP协议为基础的高性能远程桌面连接协议来传输图形图像的解决方案[1]。
RGS充分利用了本地和远程主机的硬件图形资源,使用先进的核心图形图像压缩技术,保证了远程传输的实时性和优质的传输质量。
局域网用户可以随时访问远程主机桌面富媒体环境,包括文本、网站、数字影像、二维三维图形图像等综合应用,而所有程序均运行在远程系统,本地资源不会有过多消耗。
RGSGGS 任务分配应用程序运行在远端的服务器、虚拟PC 或者刀片PC 上.服务器、虚拟PC 或者刀片PC 上的图像被抓取、压缩、加密后送到瘦客户机上. 在瘦客户机上，键盘与鼠标事件被抓取并传送到后台服务器、虚拟PC 或刀片PC 上分配管理器（Brokers ）用来把可供选择的虚拟PC 或者刀片PC 分配给瘦客户机。
而服务器为基础的计算环境不需要分配管理器。
高性能超强性能，2.3GHz 双核处理器– 实现了工作站客户端的强大性能– 配备了双路内存，数据吞吐率大大优化，把瘦客户机的系统性能提升到新的高度优异的的多媒体体验– 预装了HP 远程图形软件，带了了2D/3D 图形处理的超强性能，全活动视频，丰富的网络应用与高级浏览– 第一款预装了RGS 软件的HP 瘦客户机针对流媒体VDI 应用的优化– 将高性能瘦客户机与HP 远程图形软件结合，支持令人震撼的流媒体传输性能用户型 知识员工型基本生产型 任务导向型最 终用户 瘦客户机 远程客户端架构 服务器运行应 用程序 (SBC, TS)服务器运行桌面(VDI)专用远程客户端 (刀片PC/工作站)HP Integration with Virtualization SW Partners软件 Insight Mgmt 硬件 ProLiant 服务器 刀片系统服务器 存储设备与远程USB数据访问–VDI与刀片环境的理想选择支持多显示器，提高工作效率–多显示器支持，最多支持4个显示器–在垂直与水平方向上均可实现多屏拼接优异的分辨率–支持24“ 与30”显示器–支持双显示器：每个显示器分辨率可达2560x1600–支持四显示器（通过扩展模块实现）：每个显示器分辨率可达1920 x 1200 既有PC的高性能，又有瘦客户机的诸多优势–更安全，更可靠，更易于管理，更低的总体拥有成本PC的计算处理与存储功能被转移到远程位置，以获得更高的安全性与可靠性，更容易的可管理性。

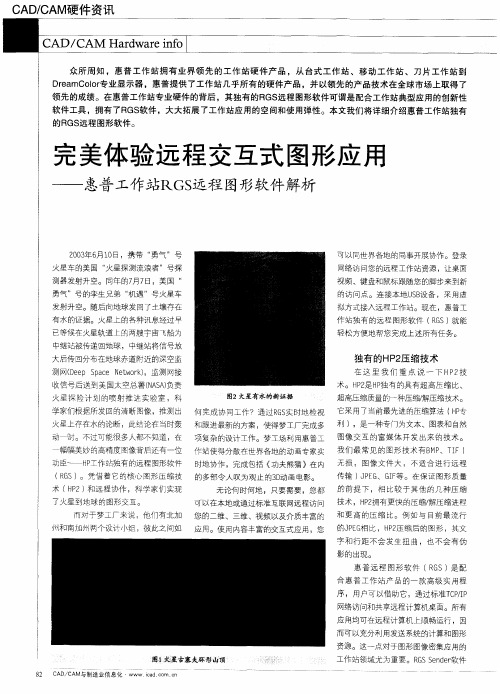

惠普工作站 RGS 远程图形软件解析 --远程交互式图形创新的完美体验newmaker众所周知,惠普工作站拥有业界领先的工作站硬件产品,从台式工作站、移动工作站,刀片工作站到 DreamColor 专业显示器,惠普提供了工作站几乎所有的硬件产品,并以领先的产品技术在全球市场上取得了领先的成绩。
在惠普工作站专业硬件的背后, 其独有的 RGS 远程图形软件可谓是配合工作站典型应用的创新性软件工具,拥有了 RGS 软件,大大拓展了工作站应用的空间和使用弹性。
下文我们将仔细介绍惠普工作站独有的 RGS 远程图形软件。
2003年 6月 10日,携带“ 勇气” 号火星车的美国“ 火星探测流浪者” 号探测器发射升空。
同年的 7月 7日, 美国“ 勇气” 号的孪生兄弟“ 机遇” 号火星车发射升空。
随后向地球发回了土壤存在有水的证据。
火星上的各种讯息经过早已等候在火星轨道上的两艘宇宙飞船为中继站被传递回地球,中继站将信号放大后传回分布在地球赤道附近的深空监测网 (Deep Space Network,监测网接收信号后送到美国太空总署 (NASA负责火星探险计划的喷射推进实验室,科学家们根据所发回的清晰图像,推测出火星上存在水的论断,此结论在当时轰动一时。
不过可能很多人都不知道,在一幅幅美妙的高精度图像背后还有一位功臣—— HP 工作站独有的远程图形软件(RGS 。
凭借着它的核心图形压缩技术(HP2 和远程协作,科学家们实现了火星到地球的图形交互。
火星古塞夫环形山顶火星有水的新证据而对于梦工厂来说,他们有北加州和南加州两个设计小组,彼此之间如何完成协同工作?通过 RGS 实时地检视和跟进最新的方案,使得梦工厂完成多项复杂的设计工作。
梦工场利用惠普工作站使得分散在世界各地的动画专家实时地协作,完成包括《功夫熊猫》在内的多部令人叹为观止的 3D 动画电影。
更多新颖的体验仍在进行中无论何时何地,只要需要,您都可以在本地或通过标准互联网远程访问您的二维、三维、视频以及介质丰富的应用。
1©2016 ANSYS, Inc.August 31, 2016ANSYS UGM 2016惠普工作站携手Ansys 实现专业仿真施冲/工作站区域产品经理惠普公司>11,000,000台十年总出货量2016年第一季度台式工作站中国区市场份额第一全球范围内连续五年以上市场份额第一数据来源：IDC 2016年第一季度工作站市场报告我们致力于提供最专业的设计与仿真平台众多客户最信赖的生产平台惠普工作站，Tesla专属研发设备惠普工作站，支持中国航空事业腾飞惠普工作站设计与仿真专业平台专业创新绿色环保Z840 –极致性能仿真与计算推荐机型超强处理能力支持新一代英特尔至强处理器，可运行高达44个处理器内核更大更快更高效的DDR4内存16个DIMM 内存插槽，内存容即将支持1TB 专业图形处理支持NVIDIA/AMD 专业图形显卡7个PCIe 插槽3个PCIe Gen3插槽，2个PCIe Gen2插槽惠普Z Turbo 硬盘革命性地减少了启动、计算和响应时间对于高端仿真应用尤为重要创新技术打造卓越性能与稳定性HP Z Cooler 新一代3D蒸发散热•散热效率更高，系统更稳定•可降低系统噪音多达40%•无渗漏更安全HP Z Turbo Drive Quad Pro 硬盘•最高可达SATA SSD硬盘速度16倍内存显卡网络磁盘处理器选择并管理面向设计仿真的工作站系统处理器硬盘内存Windows 操作系统已认证的驱动程序基本输入/输出系统(BIOS)应用性能操作系统系统显卡显示器应用设置1. 选择正确的配置2.借助HP Performance Advisor 选择合适的设置3.借助HP Performance Advisor 监控组件HP PA 直观展现系统配置情况用于算法剖析和优化使用HP PA 录制HFSS 仿真过程示例的HFSS 模型经过三步迭代收敛，通过HP PA 软件录制的HFSS 仿真过程，可看出各个阶段的硬件负荷情况：•网格剖分与加密阶段有间断的硬盘高负荷，是剖分生成的网格向硬盘写入；•迭代过程中CPU 负荷维持高负荷，内存随着迭代的进展，负荷量呈递增趋势；•迭代步结束阶段，内存中数据转移至硬盘，内存负荷释放，硬盘写入急剧增加；•三步迭代过程情况一致。
惠普工作站RGS远程图形软件解析--远程交互式图形创新的完美体验newmaker众所周知，惠普工作站拥有业界领先的工作站硬件产品，从台式工作站、移动工作站，刀片工作站到DreamColor专业显示器，惠普提供了工作站几乎所有的硬件产品，并以领先的产品技术在全球市场上取得了领先的成绩。
在惠普工作站专业硬件的背后，其独有的RGS远程图形软件可谓是配合工作站典型应用的创新性软件工具，拥有了RGS软件，大大拓展了工作站应用的空间和使用弹性。
下文我们将仔细介绍惠普工作站独有的RGS远程图形软件。
2003年6月10日，携带“勇气”号火星车的美国“火星探测流浪者”号探测器发射升空。
同年的7月7日，美国“勇气”号的孪生兄弟“机遇”号火星车发射升空。
随后向地球发回了土壤存在有水的证据。
火星上的各种讯息经过早已等候在火星轨道上的两艘宇宙飞船为中继站被传递回地球，中继站将信号放大后传回分布在地球赤道附近的深空监测网(Deep Space Network)，监测网接收信号后送到美国太空总署(NASA)负责火星探险计划的喷射推进实验室，科学家们根据所发回的清晰图像，推测出火星上存在水的论断，此结论在当时轰动一时。
不过可能很多人都不知道，在一幅幅美妙的高精度图像背后还有一位功臣——HP工作站独有的远程图形软件（RGS）。
凭借着它的核心图形压缩技术（HP2）和远程协作，科学家们实现了火星到地球的图形交互。
火星古塞夫环形山顶火星有水的新证据而对于梦工厂来说，他们有北加州和南加州两个设计小组，彼此之间如何完成协同工作？通过RGS 实时地检视和跟进最新的方案，使得梦工厂完成多项复杂的设计工作。
梦工场利用惠普工作站使得分散在世界各地的动画专家实时地协作，完成包括《功夫熊猫》在内的多部令人叹为观止的3D动画电影。
更多新颖的体验仍在进行中无论何时何地，只要需要，您都可以在本地或通过标准互联网远程访问您的二维、三维、视频以及介质丰富的应用。
使用内容丰富的交互式应用，您可以同世界各地的同事开展协作。
登录网络访问您的远程工作站资源，让桌面视频、键盘和鼠标跟随您的脚步来到新的访问点。
连接本地USB设备，采用虚拟方式接入远程工作站。
现在，惠普工作站独有的远程图形软件（RGS）就能轻松方便地帮您完成上述所有任务。
独有的HP2压缩技术在这里我们重点说一下HP2技术。
HP2是HP独有的具有超高压缩比、超高压缩质量的一种压缩/解压缩技术。
它采用了当前最先进的压缩算法（HP专利），是一种专门为文本、图表和自然图像交互的富媒体开发出来的技术。
我们最常见的图形技术有BMP、TIF（无损，图像文件大，不适合进行远程传输）JPEG、GIF等。
在保证图形质量的前提下，相比较于其他的几种压缩技术，HP2拥有更快的压缩/解压缩进程和更高的压缩比。
例如与目前最流行的JPEG相比，HP2压缩后的图形，其文字和行距不会发生扭曲，也不会有伪影的出现。
RGS技术体验惠普远程图形软件（RGS）是配合惠普工作站产品的一款高级实用程序，用户可以借助它，通过标准TCP/IP网络访问和共享远程计算机桌面。
所有应用均可在远程计算机上顺畅运行，因而可以充分利用发送系统的计算和图形资源。
这一点对于图形图像密集应用的工作站领域尤为重要。
RGS Sender 软件获取远程系统桌面，然后采用其独有的高级图形压缩技术——HP2，通过标准网络将其传输到本地客户机的一个窗口中。
然后，RGS Receiver开始获取用户使用键盘和鼠标输入的信息，将其传回发送桌面进行处理。
从而利用标准网络建造了一个联系紧密的显示和输入循环（60次/秒），为远程用户带来了一种高性能互动体验。
借助惠普实验室提供先进的Space-Age 图像压缩技术，HP RGS软件支持在标准计算机网络中实时共享复杂的3D 图像。
HP RGS软件允许远程用户从多个地点查看、协作与操作3D 设计，就像他们正在使用本地工作站一样。
这一工作可以通过不同操作系统（如Windows、Linux和HP-UX）进行。
这样，结合惠普工作站独有的RGS软件，就能够以经济高效的方式，为分散在不同地理区域的用户提供一个可协作、共享的复杂图形环境。
欧洲汽车制造厂的设计师们，可以在完全不同的操作系统下实现对同一款设计软件的使用；北美政府研究实验室通过使用RGS软件与美国各地的终端机共同协作，完成研究。
数据更安全在目前桌面工作站环境中，证券交易所涉及到的金融数据都会被传送到工作站中进行处理。
交易执行的口令和数据请求需要通过工作站传回数据中心。
由于能够很容易的通过物理连接访问工作站，工作站成为了一个数据安全隐患。
USB存储更是数据安全的另一个重大隐患。
使用HP刀片工作站，数据不用离开数据中心，因为数据源和工作站都在数据中心。
唯一实现传输至桌面的是组成图像的像素——仅仅是视频流。
而且USB存储不能在刀片工作站上使用。
借助于RGS技术，用户只需要把当前使用的工作站移动到数据中心，就可以得到超高的安全性，再也不用担心USB存储带来的病毒和机密资料泄露问题。
另外，由于工作站直接位于数据中心，数据的传输速度将更快更高效。
对于终端用户，把刀片工作站移进数据中心可以得到更好更舒适的工作环境。
不再有许多台工作站拥挤在桌下的工作空间，替代它的仅仅是一个小型的客户系统。
这样可以得到更多的办公空间、更低的热量和噪音，以及更低的管理复杂性，同时给用户更方便的操作体验。
远程可视图形与图像，不仅实用，还能远程交互，且网络消耗水平低。
实用及可交互性的性能：● 10到15帧/秒, 最高达24帧/秒对影像 (640x480)网络消耗水平较低：● 4到5Mbps即可保证交互通信RGS的特性和收益特性收益基于图像的传输支持安全地进行大型模型可视化使用远程系统的图形硬件加快了应用速度，节省了计算功耗惠普压缩/解压缩专利技术快速、优质的图像质量、强大的网络连接能力动态（On-the-fly）压缩率调整按需平衡性能和质量应用—透明随时使用任何应用基于行业标准TCP/IP网络设计便于在现有网络环境中部署访问整个桌面会话像使用本地应用一样容易远程声音活动通过网络收听发送方系统的音频文件专门的软件解决方案不必要再进行基础设施投资RGS技术优势在惠普RGS软件与同类型软件相比，拥有的自身技术优势和优点。
RGS软件是专门针对与工作站典型图形图像应用的需求而设计的应用软件，所以能够大大提高工作站应用的便利和提高整体效率。
第一，在复杂的设计和渲染环境中，通过该技术可以使用发送端三维图卡硬件的渲染能力，从而避免因软件三维渲染而增加CPU的负担；第二，渲染和图像捕获工作紧密地结合并且进行了相应得优化，使发送端渲染图像和接受端更新显示间时间延迟最少化，使软件的远程操作接近于本地操作同时保证应用程序的运行机制不需更改；第三，通过惠普独特的HP2压缩技术，能够高效的压缩图像提高交互能力即降低网络带宽的使用，同时保证了几乎和原始的一样的高图像质量。
RGS应用领域火星探险可以说是应用惠普RGS核心压缩技术HP2最成功的应用，NASA与HP实验室合作共同开发了用于这项终极项目的特定压缩技术。
火星探险的照片为我们展现了从火星上拍摄到的真实图像，同时这也实现了对远程成像技术的长距离测试。
远程成像技术开启了许多创新应用的大门，事实上，这些应用的实例也恰恰是客户们长期盼望的功能。
远程演示是等同于远程访问的另一项基本应用形式。
户外工作、家中工作都可以访问您办公室中的计算机。
这样，一个销售人员就可以通过她自己的普通笔记本电脑向她的客户展示产品的早期原型。
远程评估是基于用户都使用远程连接系统上的基础交互式应用。
他们可以分享同样的应用案例并且展示模型的设计概念。
设计评审与协作。
允许分散在各地的设计团队直接查看大型数字样机，并就此进行实时协同工作。
远程设计中心及工厂。
将工作站资源直接连接到数据中心的PDM服务器，大幅度压缩工程装配的时间。
各类研究及防务。
支持安全、高效地访问敏感数据和应用。
指挥控制中心。
赋予用户通过多个站点访问位于冗余数据中心刀片工作站资源，支持安全连续运营环境的权利。
移动办公人员。
支持专业人员无论在本地还是在异地都能通过互联网高效工作。
金融交易。
优化来自多台工作站、多显示屏交易台、远程办公室或灾难恢复现场的各种视频、市场数据和金融交易应用。
科学研究及可视化。
科研人员在办公室通过RGS实现高性能计算和可视化模拟的应用互动，与同事进行实时协作。
教学/培训。
为本地或异地校园的学生提供实时培训课程。
桌面虚拟化。
RGS软件远程实时的特性，使得它能够被应用在多种环境下，为全球每一位渴望实现远程协作的人们提供强大的技术支持。
RGS提高惠普工作站的整体效用作为惠普工作站领域优秀的增值软件，创新性的RGS确实是一款操作简便、实时性强、图像丢失率极少的远程交互式软件。
通过RGS软件，分部在世界各个角落的图形图像工程师们都能够轻松的实现远程同步演示、交互式设计从而不会因为远距离传输导致图像延迟。
这样就使得用户可以在各种操作环境下对远程工作站进行应用，从而提高了工作站的使用效率，并提供了操作上的便利性。
来自惠普的核心图形压缩技术HP2保证了远程传输的实时性以及优质的图形质量，而这一切仅仅是基于最普通的用户TCP/IP网络（100M网络）。
对于任何需要实现远程合作的用户来说，惠普RGS软件可以轻松地被使用在任何环境下，无论是构架一对多或者多对一的应用平台。
