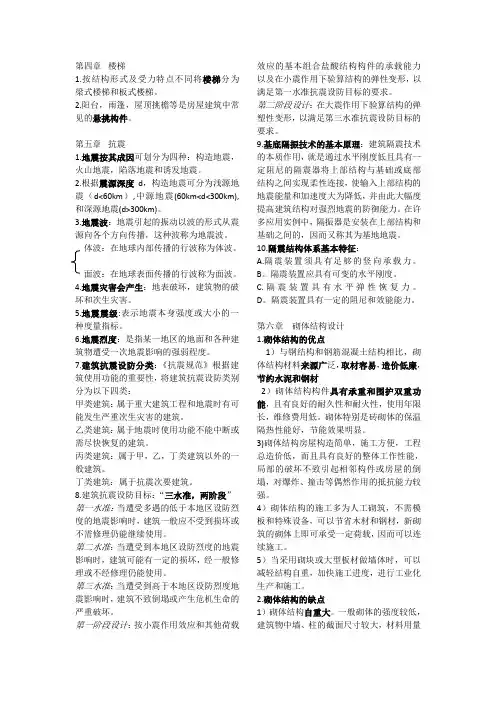

第四章楼梯1.按结构形式及受力特点不同将楼梯分为梁式楼梯和板式楼梯。
2.阳台，雨篷，屋顶挑檐等是房屋建筑中常见的悬挑构件。
第五章抗震1.地震按其成因可划分为四种：构造地震，火山地震，陷落地震和诱发地震。
2.根据震源深度d，构造地震可分为浅源地震（d<60km）,中源地震(60km<d<300km),和深源地震(d>300km)。
3.地震波：地震引起的振动以波的形式从震源向各个方向传播，这种波称为地震波。
体波：在地球内部传播的行波称为体波。
面波：在地球表面传播的行波称为面波。
4.地震灾害会产生：地表破坏，建筑物的破坏和次生灾害。
5.地震震级:表示地震本身强度或大小的一种度量指标。
6.地震烈度：是指某一地区的地面和各种建筑物遭受一次地震影响的强弱程度。
7.建筑抗震设防分类：《抗震规范》根据建筑使用功能的重要性，将建筑抗震设防类别分为以下四类：甲类建筑：属于重大建筑工程和地震时有可能发生严重次生灾害的建筑。
乙类建筑：属于地震时使用功能不能中断或需尽快恢复的建筑。
丙类建筑：属于甲，乙，丁类建筑以外的一般建筑。
丁类建筑：属于抗震次要建筑。
8.建筑抗震设防目标：“三水准，两阶段”第一水准：当遭受多遇的低于本地区设防烈度的地震影响时，建筑一般应不受到损坏或不需修理仍能继续使用。
第二水准：当遭受到本地区设防烈度的地震影响时，建筑可能有一定的损坏，经一般修理或不经修理仍能使用。
第三水准：当遭受到高于本地区设防烈度地震影响时，建筑不致倒塌或产生危机生命的严重破坏。
第一阶段设计：按小震作用效应和其他荷载效应的基本组合盐酸结构构件的承载能力以及在小震作用下验算结构的弹性变形，以满足第一水准抗震设防目标的要求。
第二阶段设计：在大震作用下验算结构的弹塑性变形，以满足第三水准抗震设防目标的要求。
9.基底隔振技术的基本原理：建筑隔震技术的本质作用，就是通过水平刚度低且具有一定阻尼的隔震器将上部结构与基础或底部结构之间实现柔性连接，使输入上部结构的地震能量和加速度大为降低，并由此大幅度提高建筑结构对强烈地震的防御能力。
