无稳态电路触发单稳态电路Multisim仿真

最详细最好的multisim仿真教程最详细最好的multisim仿真教程第13章 Multisim模拟电路仿真本章Multisim10电路仿真软件，讲解使⽤Multisim进⾏模拟电路仿真的基本⽅法。

⽬录1. Multisim软件⼊门2. ⼆极管电路3. 基本放⼤电路4. 差分放⼤电路5. 负反馈放⼤电路6. 集成运放信号运算和处理电路7. 互补对称(OCL)功率放⼤电路8. 信号产⽣和转换电路9. 可调式三端集成直流稳压电源电路13.1 Multisim⽤户界⾯及基本操作13.1.1 Multisim⽤户界⾯在众多的EDA仿真软件中，Multisim软件界⾯友好、功能强⼤、易学易⽤，受到电类设计开发⼈员的青睐。

Multisim⽤软件⽅法虚拟电⼦元器件及仪器仪表，将元器件和仪器集合为⼀体，是原理图设计、电路测试的虚拟仿真软件。

Multisim来源于加拿⼤图像交互技术公司(Interactive Image Technologies，简称IIT公司)推出的以Windows为基础的仿真⼯具，原名EWB。

IIT公司于1988年推出⼀个⽤于电⼦电路仿真和设计的EDA⼯具软件Electronics Work Bench(电⼦⼯作台，简称EWB)，以界⾯形象直观、操作⽅便、分析功能强⼤、易学易⽤⽽得到迅速推⼴使⽤。

1996年IIT推出了EWB5.0版本，在EWB5.x版本之后，从EWB6.0版本开始，IIT对EWB进⾏了较⼤变动，名称改为Multisim(多功能仿真软件)。

IIT后被美国国家仪器(NI，National Instruments)公司收购，软件更名为NI Multisim，Multisim经历了多个版本的升级，已经有Multisim2001、Multisim7、 Multisim8、Multisim9 、Multisim10等版本，9版本之后增加了单⽚机和LabVIEW虚拟仪器的仿真和应⽤。

下⾯以Multisim10为例介绍其基本操作。

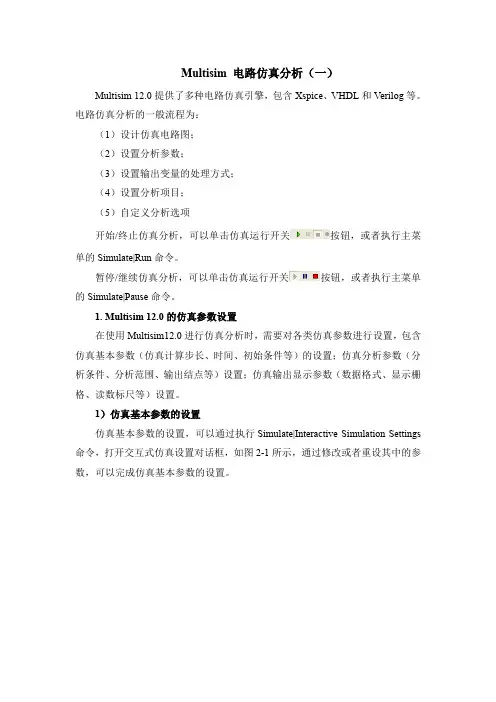

Multisim 电路仿真分析（一）Multisim 12.0提供了多种电路仿真引擎，包含Xspice、VHDL和Verilog等。

电路仿真分析的一般流程为：（1）设计仿真电路图；（2）设置分析参数；（3）设置输出变量的处理方式；（4）设置分析项目；（5）自定义分析选项开始/终止仿真分析，可以单击仿真运行开关按钮，或者执行主菜单的Simulate|Run命令。

暂停/继续仿真分析，可以单击仿真运行开关按钮，或者执行主菜单的Simulate|Pause命令。

1. Multisim 12.0的仿真参数设置在使用Multisim12.0进行仿真分析时，需要对各类仿真参数进行设置，包含仿真基本参数（仿真计算步长、时间、初始条件等）的设置；仿真分析参数（分析条件、分析范围、输出结点等）设置；仿真输出显示参数（数据格式、显示栅格、读数标尺等）设置。

1）仿真基本参数的设置仿真基本参数的设置，可以通过执行Simulate|Interactive Simulation Settings 命令，打开交互式仿真设置对话框，如图2-1所示，通过修改或者重设其中的参数，可以完成仿真基本参数的设置。

图3-1 仿真基本参数设置对话框2）仿真输出显示参数的设置仿真输出参数的设置，是通过执行View|Grapher命令，打开Grapher View 仿真图形记录器，对话框如图3-2所示。

图3-2 Grapher View仿真图形记录器2. Multisim 12.0的仿真分析Multisim12.0提供了多种仿真分析方法，如图3-3所示，主要包含：直流工作点分析（DC Operation Point Analysis），交流分析(AC Analysis)，单频交流分析( Single Frequency AC Analysis)，瞬态分析( Transient Analysis)，傅立叶分析( Fourier Analysis)，噪声分析(Noise Analysis)，噪声系数分析( Noise Figure Analysis)，失真分析( Distortion Analysis)，直流扫描分析( DC Sweep Analysis)，灵敏度分析( Sensitivity Analysis)，参数扫描分析( Parameter Sweep Analysis)，温度扫描分析(Temperature Sweep Analysis)，极点-零点分析( Pole-Zero Analysis))，传递函数分析(Transfer Function Analysis)，最坏情况分析( Worst case Analysis)，蒙特卡罗分析(Monte Carlo Analysis)，批处理分析(Batched Analysis)和用户自定义分析(User Defined Analysis)等。

技能训练-用仿真软件Multisim 10仿真测试555电路的逻辑功能一、实训目的1．掌握555定时电路的连接方法2．掌握555定时电路单稳态工作方式的仿真测试方法3．掌握555定时电路无稳态工作方式的仿真测试方法二．实训器材（一）实训原理参照表5-1所示的555定时电路的功能表，了解其各个管脚的作用，然后进行接线测试。

（二）实训操作1．555定时电路单稳态工作方式的仿真测试（1）元件选取仿真电路所用元件及选取途径如下：电源VCC：Place Source→POWER_SOURCES→VCC接地：Place Source→POWER_SOURCES→GROUND，选取电路中的接地。

信号源V1的选取：Place Source→SIGNAL_VOLTAGE_SO...→AC_VOLTAGE即可，需要注意，默认的电压为1V，需要设置电压为2.5V。

电阻选取：Place Basic→RESISTOR，选取1KΩ和10Ω电容的选取：Place Basic→CAPACITOR，选取0.1μF和0.01mF555定时器的选取：Place Mixed→TIMER→LM555CM，如图5-21所示。

四通道示波器XSC1：从虚拟仪器栏中选取。

图5-21 555定时器的选取（2）电路组成若以555定时器的TRI端作为触发信号的输入端；电阻R1、R2和C1组成充放电电路，电压源Vcc经电阻R1、R2给电容C1充电，电容C1经R2、内部的放电管对地放电，这样就构成了单稳态触发器。

仿真电路如图5-22所示。

图中，从Multisim 10中调出的555定时器LM555CM上标注的含义为:VCC:电源端；GND：接地端；RST：复位端；DIS：放电端；THR：高电平触发端；TRI：低电平触发端；CON：控制电压端；OUT：输出端图5-22 由555定时器构成的单稳态触发器（3）仿真分析打开仿真开关，进行仿真测试。

电路的输入信号采用正弦信号，输入输出波形用4通道示波器XSC1检测。

第3章 Multisim仿真元件库与虚拟仪器 第3章 Multisim仿真元件库与虚拟仪器
3.1 Multisim 2001仿真元件库 3.2 虚拟仪器的使用
第3章 Multisim仿真元件库与虚拟仪器 3.1 Multisim 2001仿真元件库
3.1.1 电源库 点击电源库(sources)图标
第3章 Multisim仿真元件库与虚拟仪器 图3-11 受控单脉冲参数设置
第3章 Multisim仿真元件库与虚拟仪器 29．多项式电压源(Polynomial Source) 该电压源的输出电压是一个取决于多个输入信号电压的受
控电压源，有V1、V2、V3三个电压输入端，一个电压输出端， 输出电压与输入电压直接的函数关系为
VOUT A BV1 CV2 DV3 EV12 FV1V2 GV1V3 HV22 IV2V3 JV32 KV1V2V3
打开其属性框，可在Value页中设置A、B、C、……的值。
第3章 Multisim仿真元件库与虚拟仪器
30．非线性相关电源(Nonlinear Dependent Source) 该电源的输出可以是电压也可以是电流，输出是三个输入 电压和两个输入电流的函数，函数关系可以在其属性框中设置， 如图3-12所示。
第3章 Multisim仿真元件库与虚拟仪器
25．分段线性电压源(Piecewise Linear Voltage Source)
分段线性电压源即PWL信号源，通过设置不同的时间及电 压值，可控制输出电压的波形。其参数设置框如图3-9所示。
第3章 Multisim仿真元件库与虚拟仪器 图3-9 PWL信号源参数设置
动，也没有考虑温度系数。 4．虚拟电容(Capacitor Virtual) 与虚拟电阻类似，参数值可通过属性框进行设置，还可考

输 出端 ， 电时 间常数 ｒ ＝ ＋ ） 充 Ｃ￣Ｒ 其 中 ｏ Ｇ 门 Ｃ， 为
的输 出 电阻 ， １ Ｕ 门的阈值 电压＝ Ｖ ）电路 维持暂 ｕ ＜ Ⅲ（ 加，
二
Ｍｕｔｉ 仿 真 如 图 １所 示 。其 中 ， 输 入 脉 冲 信 号 、 为 或 ｌｓ ｉｍ ／为 ／ ，
号 源 、 四 踪 示 波 器 测 试 有 关 波 形 ， 以 直 观 、 量 描 述 电路 用 可 定
输 入 脉 冲 信 号 正 脉 冲触 发 ，即 Ｕ为 高 电 平 且 Ｕ 的触 发 时 间须 很 短 ， 小 于 暂稳 态 持 续 时 间 。 要
有效 ，
的工作过程。
以 下 用 Ｍｕ ｉ ｍｌ ｈ ｓ ０版 本 对 Ｃ Ｓ或 非 门 微 分 型 单 稳 态 ｉ Ｍ０
由 Ｄ 跳 到 ０ Ｖ，Ｂ随 之 由 Ｄ 跳 到 ０ Ｖ， ０由 ０ Ｖ上 跳 Ｄ下 Ｕ Ｄ下 Ｕ

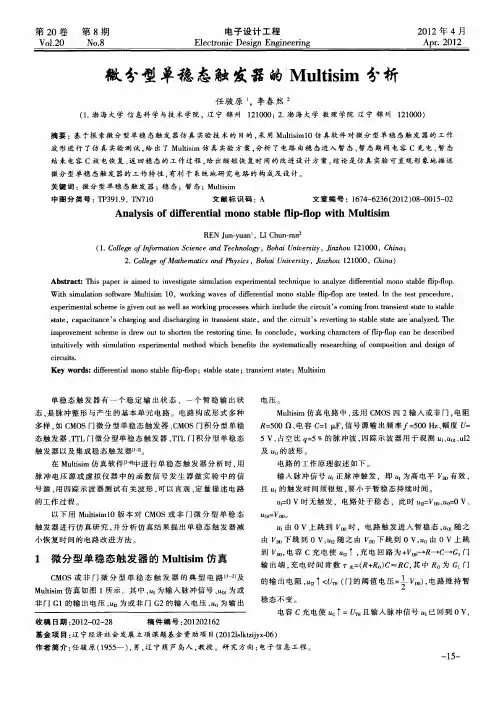

１ 微 分 型 单 稳 态 触 发 器 的 Ｍ ｕｔ ｉ 仿 真 ｌｓ ｉｍ
Ｃ Ｓ或 非 门 微 分 型 单 稳 态 触 发 器 的 典 型 电 路 Ｉｚ Ｍ０ ｌ］ ＿及
到 ， 电容 ｃ充 电使 Ｕ ｆ， 电 回路 为＋ 一 一ｃ Ｇ 门 充 —
且输入脉冲信号 Ⅱ已回到 ０ ， 。 Ｖ
－
１— ５—
《 电子设计 工程 ￣０ ２年 第 ８期 ２１
暂 稳 态 结 束 ，０ Ｄ 下 跳 到 ０Ｖ、０ 由 ０Ｖ上 跳 到 Ｍ由 Ｄ ｕ１
随 之 上 跳 到 。
／ ／ ， ｎ
电容 Ｃ放 电 ，放 电 回路 为
Ｒ及 Ｇ 门输入端一＋ ２ 叩，
触 发 器 以 及 集 成 稳 态 触 发 器 ［］ １。 － ２ 在 Ｍｕｔ ｉ 仿 真 软 件 ［ １ ｌｓ ｉｍ ３ 中进 行 单 稳 态 触 发 器 分 析 时 ， － ８ 用

模拟电⼦电路multisim仿真（很全很好）仿真1.1.1 共射极基本放⼤电路按图7.1-1搭建共射极基本放⼤电路，选择电路菜单电路图选项（Circuit/Schematic Option ）中的显⽰/隐藏(Show/Hide)按钮，设置并显⽰元件的标号与数值等。

１. 静态⼯作点分析选择分析菜单中的直流⼯作点分析选项（Analysis/DC Operating Point）（当然，也可以使⽤仪器库中的数字多⽤表直接测量）分析结果表明晶体管Ｑ１⼯作在放⼤状态。

２. 动态分析⽤仪器库的函数发⽣器为电路提供正弦输⼊信号Vi(幅值为5mV,频率为10kH)，⽤⽰波器观察到输⼊，输出波形。

由波形图可观察到电路的输⼊，输出电压信号反相位关系。

再⼀种直接测量电压放⼤倍数的简便⽅法是⽤仪器库中的数字多⽤表直接测得。

３. 参数扫描分析在图７.１－１所⽰的共射极基本放⼤电路中，偏置电阻Ｒ１的阻值⼤⼩直接决定了静态电流ＩＣ的⼤⼩，保持输⼊信号不变，改变Ｒ１的阻值，可以观察到输出电压波形的失真情况。

选择分析菜单中的参数扫描选项（Analysis/Parameter Sweep Analysis），在参数扫描设置对话框中将扫描元件设为Ｒ１，参数为电阻，扫描起始值为１００Ｋ，终值为９００Ｋ，扫描⽅式为线性，步长增量为４００Ｋ，输出节点５，扫描⽤于暂态分析。

４. 频率响应分析选择分析菜单中的交流频率分析项（Analysis/AC Frequency Analysis）在交流频率分析参数设置对话框中设定：扫描起始频率为１Hz，终⽌频率为１GHz，扫描形式为⼗进制，纵向刻度为线性，节点５做输出节点。

由图分析可得：当共射极基本放⼤电路输⼊信号电压ＶＩ为幅值５mV的变频电压时，电路输出中频电压幅值约为０.５Ｖ，中频电压放⼤倍数约为－１００倍，下限频率（Ｘ１）为１４.２２Hz，上限频率（Ｘ２）为２５.１２MHz，放⼤器的通频带约为２５.１２MHz。

电路
RC充放电仿真实验
电路模型和电路定律
电路
电路模型和电路定律
电路
电路模型和电路定律
Multisim简介
隶属于美国国家仪器公司（National Instruments，简称 NI）的Electronics Workbench公司发布了Multisim软件, 是一种紧密集成、终端对终端的解决方案，工程师利用这 一软件可有效地完成电子工程项目从最初的概念建模到最 终的成品的全过程。
电路
电路模型和电路定律
(1) 万用表的使用 如图所示，在万用表控制面板上可以选择电压值、电流值、
电阻以及分贝值。参数设置窗口，可以设置万用表的一些参数
。
万用表图标、面板和参数设置
电路 (2) 函数信号发生器
电路模型和电路定律
如图所示，在函数信号发生器中可以选择正弦波、三角波和 矩形波三种波形，频率可在1～999范围内调整。信号的幅值、 占空比、偏移量也可以根据需要进行调节。偏移量指的是交流 信号中直流电平的偏移。
(4) 导线的连接点
在Place菜单下选择Junction命令，可以放置连接点，可 以将连接点直接插入导线中。连接点是小圆点，连接点最 多可以连接来自4个不同方向的导线
(5) 在导线中间插入元器件
我们可以非常方便地实现在导线中间插入元器件。选 中元器件，用鼠标将其拖至导线上，释放鼠标即可。
电路
电路模型和电路定律
电子通信类其它常用的仿真软件： System view---数字通信系统的仿真 Proteus――单片机及ARM仿真 LabVIEW――虚拟仪器原理及仿真
电路
电路模型和电路定律
multisim 10概述
Multisim 被美国NI公司收购以后，其性能得到了 极大的提升。最大的改变就是：Multisim 与 LABVIEB 的完美结合：

multisim如何仿真
参考资料：Multisim10仿真实验
《Multisim10仿真实验》是2018年机械工业出版社出版的图书，作者是袁佩宏。
内容介绍
电子半导体、IC设计、电路板设计等常需要有CAD辅助工作，以方便可以验证检查电路是否正确， 另一方面，可以加快设计效率，缩短开发周期。下面，以最简单的例子教大家学会用multisim 设计仿真电子电路。
方法/步骤
移动鼠标到元件引脚处，引出线与元 件连接，组成完整的闭合回路，如下 所示:
方法/步骤
点击界面中的运行仿真按钮，切换开 关状态就可以看到不同的效果，如下 所示即为运行仗薪截启动按钮：
方法/步骤
当开关处于断开时，发光二极管处于 暗状态，不发光。
方法/步骤
当开关处于闭合时，发光二极管处于 亮状态，发光。
方法/步骤
如下图所示，打开multisim软件后， 点击File/New/Design新建设计图纸 （快捷键 Ctrl + N),当然，软件打 开时默认新建一张图纸，直接保存为 你想要的文件名即可。
方法/步骤
在工具栏处点击器祝趣件库选择相应 的器件并设置参数，移动元件排版一 下即可，如杰季下所示：
参考资料：Multisim电路系统设计与仿真教程
《Multisim电路系统设计与仿真教程》是2018年3月机械工业出版社出版的图书，作者是周润景。
参考资料：Multisim12仿真设计
《Multisim12仿真设计》是2014年1月电子工业出版社出版的图书，作者是聂典、李北雁、聂梦 晨。
参考资料：数字逻辑电路Multisim仿真技术
《电工电子技术Multisim10仿真实验（第2版）》是2018年7月机械工业出版社出版的图书，作 者是王廷才、陈昊。

图6-26 MOSFET DC-AC全桥逆变电路
2）启动仿真，点击示波器，可以看到ɑ=0°时的输出波形如图6-27 所示。对V1-V4的延迟时间设置为1.25ms，此时触发角ɑ=45°（ 1.25×2π/10），对应的输出波形如图6-28所示。
图6-27 ɑ=0°时输出波形
图 6-28 ɑ=45°的输出波形
1） IGBT 降压斩波电路就是直流斩波中最基本的一种电路， 是用 IGBT 作为全控型器件的降压斩波电路，用于直流到直流 的降压变换。降压式斩波电路的输出电压平均值低于直流电 压。其电路结构如图6-11所示。
图6-11 降压斩波电路结构
2)从对应库里找到所需器件，放置到窗口中，进行连线，电 路图如图6-12所示。
图6-223中S1、S2、S3、S4四个开关换成四个晶体管，为 了给交流侧向直流侧反馈的无功能量提供通道，逆变桥各臂并 联续流二极管，直流侧并联一个大电容，就组成了DC-AC全桥 逆变电路。从对应库里找到所需器件，放置到窗口中，进行连 线，电路图如图6-24所示。
6-19直流降压-升压斩波变换电路
图6-20 V2脉冲源参数设置对话框
3）仿真结果如图6-21、6-22所示。
图6-21 D=0.6时的输出波形
图6-22 D=0.2时的输出波形
逆变电路是指将低电压变为高电压,把直流电变为交流电的电 路,它与整流电路相对应,是通用变频器的核心部件之一，在 太阳能和风力发电中有着非常重要的作用。
图6-32 SPWM产生电路
3）XFG1和XFG2的设置如图6-33所示。
图6-33 XFG1和XFG2的设置对话框
4）产生的波形如图6-34所示，通过比较器产生的波形如图6-35所示 。
图6-34 输入波形图

MULTISIM电路仿真软件的使用操作教程Multisim是一款功能强大的电路仿真软件，可以帮助用户进行电路设计、分析和仿真。

在本教程中，我们将介绍Multisim的基本使用操作，让您可以快速上手并开始进行电路仿真。

1.创建新电路首先，在打开Multisim软件后，点击“File”菜单，并选择“New”来创建一个新的电路文件。

您可以选择使用自定义的模板或者从已有的电路模板中选择其中一个。

2.添加元件在新建的电路文件中，您可以通过点击“Place”菜单来添加不同种类的元件。

通过选择合适的元件，您可以构建您需要的电路。

您可以添加电源、电阻、电容、电感、晶体管等元件。

3.连接元件在添加完元件后，您需要连接这些元件以构建完整的电路。

通过点击“Connect”工具或者直接拖拽连接线将元件连接起来。

4.设置元件参数5.运行仿真完成电路的搭建后，您可以点击“Run”按钮来开始进行仿真。

Multisim会模拟电路的运行情况，并显示出电路中各元件的电流、电压等参数。

6.分析仿真结果在进行仿真后，您可以查看仿真结果并进行分析。

您可以查看波形图、数据表格等来了解电路的运行情况，以便进行进一步的优化和改进。

7.保存电路文件在完成电路设计后，您可以点击“File”菜单并选择“Save As”来保存电路文件。

您可以选择保存为不同格式的文件，以便将电路文件与他人分享或者备份。

8.导出报告如果您需要将电路设计的结果进行报告或者分享给他人，您可以点击“Tools”菜单并选择“Export”来导出报告或者数据表格。

9.调整仿真设置在进行仿真前，您可以点击“Options”菜单来调整仿真的参数，例如仿真时间、采样率等。

这可以帮助您更好地分析电路的性能。

10.学习资源Multisim提供了大量的学习资源，包括用户手册、视频教程、示例项目等。

您可以通过点击“Help”菜单来访问这些资源，以帮助您更好地使用Multisim进行电路仿真。

通过以上教程，您可以快速上手Multisim软件，并开始进行电路设计和仿真。

实验19 Multisim 数字电路仿真实验1.实验目的用Multisim 的仿真软件对数字电路进行仿真研究。

2.实验内容实验19.1 交通灯报警电路仿真交通灯故障报警电路工作要求如下：红、黄、绿三种颜色的指示灯在下 列情况下属正常工作，即单独的红灯指示、黄灯指示、绿灯指示及黄、绿灯 同时指示，而其他情况下均属于故障状态。

出故障时报警灯亮。

设字母R 、Y 、G 分别表示红、黄、绿三个交通灯，高电平表示灯亮， 低电平表示灯灭。

字母Z 表示报警灯，高电平表示报警。

则真值表如表 19.1所示。

逻辑表达式为：RY RG G Y R Z ++=若用与非门实现，则表达式可化为：RY RG G Y R Z ⋅⋅= Multisim 仿真设计图如图19.1所示：图19.1的电路图中分别用开关A 、B 、C 模拟控制红、黄、绿灯的亮暗，开关接向高电平时表示灯亮，接向低电平时表示灯灭。

用发光二极管LED1的亮暗模拟报警灯的亮暗。

另外用了一个5V 直流电源、一个7400四2输入与非门、一个7404六反相器、一个7420双4输入与非门、一个500表19.1LED_redLED1图19.1欧姆电阻。

在模拟实验中可以看出，当开关A、B、C中只有一个拨向高电平，以及B、C同时拨向高电平而A拨向低电平时报警灯不亮，其余情况下报警灯均亮。

实验19.2数字频率计电路仿真数字频率计电路(实验13.3)的工作要求如下：能测出某一未知数字信号的频率，并用数码管显示测量结果。

如果用2位数码管，则测量的最大频率是99Hz。

数字频率计电路Multisim仿真设计图如图19.2所示。

其电路结构是：用二片74LS90（U1和U2）组成BCD码100进制计数器，二个数码管U3和U4分别显示十位数和个位数。

四D触发器74LS175（U5）与三输入与非门7410（U6B）组成可自启动的环形计数器，产生闸门控制信号和计数器清0信号。

信号发生器XFG1产生频率为1Hz、占空比为50%的连续脉冲信号，信号发生器XFG2产生频率为1-99Hz（人为设置）、占空比为50%的连续脉冲信号作为被测脉冲。

Multisim电路仿真Multisim是一个强大的电路仿真软件，它可以在计算机上进行电路设计、仿真和分析，是电子工程师必不可少的工具之一。

本文将介绍Multisim电路仿真的相关知识。

一、Multisim的基本操作1. 新建电路：在Multisim中，可以通过菜单栏或快捷键新建电路；也可以导入已有电路。

2. 添加元器件：在Multisim的元器件库中，选择需要使用的元器件，拖放到电路图中，并正确连接线路。

3. 设置元器件参数：在元器件上双击，进入元器件参数设置界面，对元器件进行参数设置。

4. 运行电路仿真：完成电路图绘制后，点击仿真按钮，进行仿真。

仿真完成后，可以查看仿真结果。

Multisim的元器件库非常丰富，包括各种电子元器件，如二极管、三极管、电容、电阻、集成电路等。

可以通过搜索功能快速查找需要使用的元器件。

1. 直流分析：可以通过直流分析查看电路在稳定直流电压条件下的工作状态。

2. 交流分析：可以查看电路在交流电压条件下的情况，包括电流、电压等波形和相位差。

3. 暂态分析：可以查看电路在瞬态条件下的情况，如电容充电、电路开关时的瞬态响应。

4. 傅里叶分析：可以将电路的任意输入信号分解成不同频率的信号，并产生频谱图。

Multisim电路仿真可以应用在各种领域，如模拟电路设计、数字电路设计、信号处理、控制系统等。

通过仿真，可以快速调试电路，验证电路的可靠性和性能参数，节省开发成本和时间。

1. 操作简单：Multisim的界面设计很直观，操作非常简单，适合初学者和专业人士使用。

2. 元器件库丰富：Multisim的元器件库非常齐全，可以支持各种电路设计和仿真。

3. 仿真结果准确：Multisim的仿真结果准确可靠，可以反映电路实际工作情况。

4. 分析方法多样：Multisim的仿真分析方法多样，可以满足不同应用领域的需求。

六、结语Multisim是一款经典的电路仿真软件，具有操作简单、元器件库丰富、仿真结果准确、分析方法多样等优点。

第13章 Multisim模拟电路仿真本章Multisim10电路仿真软件，本章节讲解使用Multisim进行模拟电路仿真的基本方法。

目录1. Multisim软件入门2. 二极管电路3. 基本放大电路4. 差分放大电路5. 负反馈放大电路6. 集成运放信号运算和处理电路7. 互补对称（OCL）功率放大电路8. 信号产生和转换电路9. 可调式三端集成直流稳压电源电路13.1 Multisim用户界面及基本操作13.1.1 Multisim用户界面在众多的EDA仿真软件中，Multisim软件界面友好、功能强大、易学易用，受到电类设计开发人员的青睐。

Multisim用软件方法虚拟电子元器件及仪器仪表，将元器件和仪器集合为一体，是原理图设计、电路测试的虚拟仿真软件。

Multisim来源于加拿大图像交互技术公司（Interactive Image Technologies，简称IIT公司）推出的以Windows为基础的仿真工具，原名EWB。

IIT公司于1988年推出一个用于电子电路仿真和设计的EDA工具软件Electronics Work Bench（电子工作台，简称EWB），以界面形象直观、操作方便、分析功能强大、易学易用而得到迅速推广使用。

1996年IIT推出了EWB5.0版本，在EWB5.x版本之后，从EWB6.0版本开始，IIT对EWB进行了较大变动，名称改为Multisim（多功能仿真软件）。

IIT后被美国国家仪器（NI，National Instruments）公司收购，软件更名为NI Multisim，Multisim 经历了多个版本的升级，已经有Multisim2001、 Multisim7、 Multisim8、Multisim9 、Multisim10等版本，9版本之后增加了单片机和LabVIEW虚拟仪器的仿真和应用。

下面以Multisim10为例介绍其基本操作。

图13.1-1是Multisim10的用户界面，包括菜单栏、标准工具栏、主工具栏、虚拟仪器工具栏、元器件工具栏、仿真按钮、状态栏、电路图编辑区等组成部分。

图２ 利用 ＲＳ始终相反消除不定现象仿真图
图１ 基本 ＲＳ触发器不定现象仿真测试结果图
为了克服基本 ＲＳ触发器的不定 状 态，可 以 使 触 发 器的 Ｒ 或 Ｓ端 经 反 相 器 后 输 入，并 采 用 同 一 个 控 制 信 号，如图２（ａ）所 示。 从 理 论 和 结 构 上 确 保 ＲＳ 不 同，经 仿 真 检 测 输 出 确 实 消 除 了 不 定 状 态 ，如 图 ２（ｂ）所 示 ，图 中从上至下分别是 Ｒ，Ｓ，Ｑ 及其互补输出。
第 １５ 期
孙津平：利用 Ｍｕｌｔｉｓｉｍ 实现 ＲＳ触发器功能仿真测试
１９１
器 通 常 会 出 现 无 序 、不 定 、空 翻 等 现 象 ，影 响 数 字 电 路 正 常工作。基于 Ｍｕｌｔｉｓｉｍ 触发器功能虚拟仿真实验的设 计，使数字电路中 ＲＳ触发器的无序、不 定 状 态、空 翻 等 现 象 均 能 直 观 地 检 测 ，并 对 数 字 电 路 造 成 的 危 害 通 过 以 下几种方法解决和消除。
３ 触 发 器 功 能 仿 真 测 试 设 计
触发器的两个稳定状态分别是 “１”、“０”，且有记忆 功能［５］，在工作时除了实 现 置 “１”或 置 “０”外，还 有 保 持 和翻转状态。不同类 型、不 同 功 能 的 触 发 器，四 个 状 态 的工作条件不同，所以状态结果也不 同。 基 本 ＲＳ 触 发 器 在 各 种 触 发 器 中 结 构 最 简 单 ，但 却 是 各 种 复 杂 结 构 触 发器的基本组 成 部 分 。 ［６］ 分 析 仿 真 测 试 其 各 种 现 象 和 功能，有助 于 理 解、掌 握 并 正 确 使 用 触 发 器。ＲＳ 触 发
收 稿 日 期 ：２０１１－０２－１５ 基金项目：学院校企 合 作 项 目———模 电 数 电 综 合 实 训 台 的 开

一．直流叠加定理仿真图1.1图1.2图1.3结果分析：从上面仿真结果可以看出，V1和I1共同作用时R3两端的电压为36.666V；V1和I1单独工作时R3两端的电压分别为3.333V和33.333V，这两个数值之和等于前者，符合叠加定理。

二．戴维南定理仿真戴维南定理是指一个具有直流源的线性电路，不管它如何复杂，都可以用一个电压源UTH与电阻RTH串联的简单电路来代替，就它们的性能而言，两者是相同的。

图2.1如上图2.1电路所示，可以看出在XMM1和XMM2的两个万用表的面板上显示出电流和电压值为：IRL=16.667mA，URL=3.333V。

图2.2如上图2.2所示电路中断开负载R4，用电压档测量原来R4两端的电压，记该电压为UTH，从万用表的面板上显示出来的电压为UTH=6V。

图2.3在图2.2所测量的基础之上，将直流电源V1用导线替换掉，测量R4两端的的电阻，将其记为RTH，测量结果为RTH=160Ω。

图2.4在R4和RTH 之间串联一个万用表，在R4上并接一个万用表，这时可以读出XMM1和XMM2上读数分别为：IRL1=16.667mA ，URL1=3.333V 。

结果分析：从图2.1的测试结果和图2.4的测试结果可以看出两组的数据基本一样，从而验证了戴维南定理。

三．动态电路的仿真1、一阶动态电路：V1 1 VR110kΩC110uF12图3.12、二阶动态电路分析：图3.2 2、二阶动态电路：V110 VC11uFR12kΩL11H123图3.3一阶动态电路中V2随时间的变化可以看出，在0~500ms之间随时间的增大而非线性增大，大于500ms后趋于稳定。

图3.4当R1电位器阻值分别为500Ω,2000Ω,4700Ω时，输出瞬态波形的变化如上图所示。

四．交流波形叠加仿真图4.1图4.2结果分析：在信号分析中，一个周期的波形只要满足狄利克雷条件，该波形就可以分解为傅里叶级数。

图4.1为波形叠加仿真电路，将1kHz 15V，3kHz 5V和5kHz 3V的3路正弦信号通过电阻网络予以叠加，从图4.2可以看出示波器D通道的波形正好是示波器A,B,C通道波形的叠加，满足交流波形叠加。

- 1 -
无稳态电路触发单稳态电路Multisim 仿真
1、仿真电路
图一
2、仿真波形
XSC1为A 、B 两点的波形，黑色A ，橙色
B
图二
XSC2为C、D点波形，红色C，蓝色
D
3、电路原理
无稳态电路（自激多谐振荡电路）A点输出波形为方波，如图二所示，C5、R10构成RC微分电路，将方波转换位正负脉冲，即B点输出波形。

单稳态电路与多稳态电路原理相似，只是两个三极管的基极，一个用负电压偏置处于截止状态（图一中Q4），一个由触发信号控制（图一中Q3）。

在稳定状态时，Q4截止，Q3饱和；
当负脉冲信号（二极管单向导通，滤除了RC微分电路产生的正脉冲）加到Q3的基极上时，Q3基极电流减小，D点电位上升（接近VCC），通过C4产生正脉冲到Q4的基极上，Q4导通，Q4的集电极电压下降，通过R8反馈到Q3的基极上，基极电流急剧减小，Q3截止，Q4饱和，Q4饱和以后Q4的集电极电位不再发生变化，C4通过R6向VCC放电，使Q4的基极电压急剧下降（负脉冲电流），集电极电流减小，集电极电压升高，通过R8反馈到Q3的基极，Q3导通，正反馈使Q3饱和，Q4截止，电路回复到稳定状态。

回复时间有电容C4的充电时间（C4通过R6放电）决定：T=0.7*R6*C4。

2。

当电容 C1 上电压超过 3.3V 时，则比较器 CMP1 输出为低电平 L，由于 R=L，S=H，触发 器因处于置位状态而输出高电平 H，一方面经反相器 NOT 输出低电平 L，如下图所示：
7
All rights reserved, NO Spreading without Authorization
2
All rights reserved, NO Spreading without Authorization
Author: Jackie Long
仿真输出脉冲宽度约为 11.0347ms，与理论值非常接近。为了更进一步分析电路的工作 原理，我们用四通道示波器来跟踪如下图所示的三个信号波形：
其波形如下图所示：
Author: Jackie Long
555 定时器电路详解
555 定时器（Timer）因内部有 3 个 5K 欧姆分压电阻而得名，是一种多用途的模数混合 集成电路，它能方便地组成施密特触发器、单稳态触发器与多谐振荡器，而且成本低，性能 可靠 ，在各种领域获得了广泛的应用。
其原理框图如下图所示：
其中，第 2 脚 TRIG（Trigger）为外部低电平信号触发端，第 5 脚为 CONT（Control）为 电压控制端，可通过外接电压来改变内部两个比较器的基准电压，不使用时应将该引脚串入 0.01u 电容接地以防止干扰。第 6 脚 THRES（Threshold）为高电平触发端，第 7 脚 DISCH （Discharge）为放电端，与内部放电三极管的集电极相连，用做定时器时电容的放电。
555 定时器最基本的功能就是定时，实质为一个单稳态触发器，即外加信号一旦到来后， 单稳态触发器可以产生时间可控制的脉冲宽度，这个脉冲的宽度就是我们需要的定时时间。 为更方便地描述 555 定时器的原理，我们首先用下图所示电路来仿真一下单稳态触发器电路：
