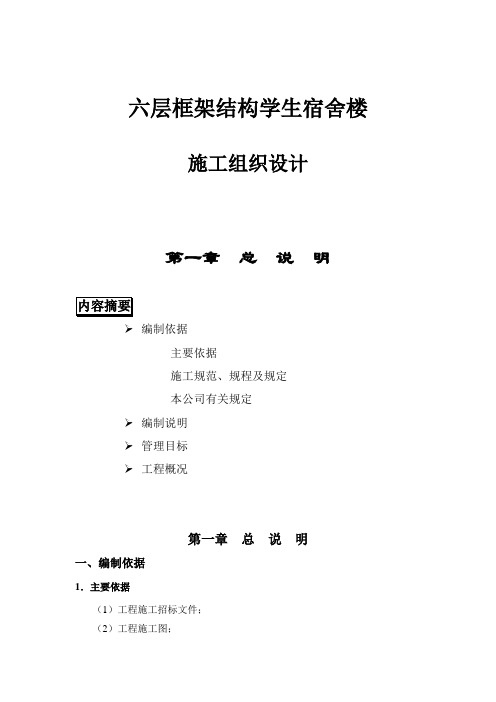

六层框架结构学生宿舍楼施工组织设计第一章总说明编制依据主要依据施工规范、规程及规定本公司有关规定编制说明管理目标工程概况第一章总说明一、编制依据1．主要依据（1）工程施工招标文件；（2）工程施工图；（3）建设单位提供的招标文件和答疑文件。

（4）图纸会审资料。

（5）岩土工程勘查报告；（6）工程地理位置、交通和现场勘查情况。

2．技术规范、规程及规定●建设工程标准强制性条文●设置钢筋混凝土构造柱抗震技术规程（JGJ/13-94）●建筑地基基础工程质量验收规范（GB50202-2002）●砌体工程施工质量验收规范（GB50203-2002）●屋面工程质量验收规范（GB50207-2002）●建筑地面工程质量验收规范（GB50209-2002）●混凝土结构工程施工质量验收规定（GB50204-2002）●钢筋焊接及验收规程（JGJ18-96）●建筑装饰装修工程质量验收规范（GB50210-2001）●砌体结构设计规范（GB50003-2001）●建筑地基基础设计规范（GB5007-2002）●建筑结构荷载规范（GB50009-2001）●混凝土结构设计规范（GB50010-2002）●建筑抗震设计规范（GB50011-2001）●建筑结构可靠度设计统一标准（GB50068-2001）●岩土工程勘察规范（GB50021-2001）●工程测量规范（BG50026-93）●建筑设计防火规范（GBJ16-2001）●建筑机械使用安全技术规范（JGJ33-2001）●页岩模数多孔砖建筑应用技术规程（苏苏JG/T004-2002）●多孔砖砌体结构技术规范（JGJ137-2001）●混凝土结构施工图平面整体表示方法制图规则和构造详图（96G101）●高层建筑混凝土结构技术规程（JGJ3-2002）●建筑物防雷设计规范（GB50057-1996）（2000版）●铝合金建筑型材（GB/G5237-2000）●施工现场安全生产保证体系（DBJ08-903-98）●施工现场临时用电安全技术规范（JGJ46-88）●建筑施工高处作业安全技术规范（JGJ80-91）●建筑工程施工质量验收统一标准（GB50300-2001）●建设工程项目管理规范（GB/T50326-2001）●建设工程文件归档整理规范（GB/T50328-2001）●钢结构工程施工质量验收规范（GB 50205-2001）●建筑桩基技术规范（JGJ94-94）●建筑基坑支护技术规程（JGJl20-99）●建筑地基处理技术规范（JGJ79-2002）●混凝土质量控制标准（GB 50164-92）●普通混凝土用砂质量标准及检验方法（JGJ 52-92）●普通混凝上用碎石和卵石质量标准及检验方法（JGJ 53-92）●混凝上外加剂应用技术规范（GBJll9-88）●钢筋机械连接通用技术规程（JGJl07-96）3．本公司有关规定●GB/T19002—IS09002质量体系程序文件汇编●GB/T19002—IS09002质量体系保证手册●GB/T19002—IS09002质量体系支持性文件二、编制说明1．本施工组织设计主要根据上述编制依据并结合现场情况及拟投入的施工力量、机械设备以及本工程的管理目标编制，它反映了本工程的施工方法、施工部署和保证实现目标所采取的相应措施。

昆明理工大学毕业设计说明书毕业设计题目昆明理工大学怡园宿舍楼学院专业班级建筑工程学院 12级学生姓名性别男指导教师职称2021年 9月 6 日摘要本工程为昆明理工大学学生公寓楼,位于昆明理工大学〔呈贡校区〕怡园。

该公寓楼楼主体结构采用钢筋混凝土现浇框架结构，柱网尺寸为6.6m×3.9m ，总长度为55.1m，总宽度为16.1m, 总高度为20.07m，占地面积为887.11平方米左右，总建筑面积为5323平方米，共六层，各层层高均为3.3米。

建筑立面规整，采用白色瓷砖装饰外墙，女儿墙实心砖砌筑，除正门为玻璃门外，其余均采用实木门，窗为塑钢窗。

本设计主要包括建筑设计和结构设计两局部。

建筑设计，包括平面定位图设计、平面设计、立面设计、剖面设计。

结构设计，框架结构设计主要包括：结构选型，梁、柱、墙等构件尺寸确实定，重力荷载计算、横向水平作用下框架结构的内力和侧移计算、纵向地震作用计算、水平地震作用下横向框架内力分析、竖向荷载作用下横向框架的内力分析、内力组合、截面设计、根底设计。

其中,根底设计又包括根底选型、根底平面布置、地基计算等。

在设计中,认真贯彻了“适用、平安、经济、美观〞的设计原那么，进一步掌握了建筑与结构设计全过程、根本方法和步骤。

关键词：框架结构; 结构计算; 钢筋混凝土；内力分析AbstractThe construction of a building where the students , which is located in the newdevelopment district called Kunming city.The main body structure of the teaching building is reinforced concrete portal frame structure, the column net size is 6.6m×3.9m,and its total length is 55.1m,total width is 16.1m,total height is 20.7m,the covering area is about 887.11square meters and the construction area is about 5323 square meters. There are five floors and the floor height is 3.3m..the design in formal . Using white ceramic bricks to decorate the outside wall, using solid bricks to build the daughter wall. Choosing glass door as the front door and the others choosing solid wood doors.The windows use plastic-- steel windows.This design mainly includes the architectural design and structural design. The architectural design includes the plane fixed position drawing design,the plane drawing design and sign to face the design, section design. The structure design, the mission of the frame structural design mainly have: the type selection ,the size of beams、pillars、walls etc., the gravity load calculation, the calculation of internal force and lateral moving in the function of the horizontal force, lengthways earthquake function calculation, the internal force analysis of the crosswise frame in the function of the horizontal earthquakes, the internal force analysis of the crosswise frame in the function of the vertical load and also includes the dint combine、section design、foundation design. Foundation design also concludes footing layout selection, footing plane disposition, and foundation calculation.Had seriously carried out the code of design :“fitting、safety、economical、beautiful outlook〞and the basic measure and procedure in the whole design of architecture and structure.Key words: Frame structure; structural calculation; reinforced concrete; Internal force analyzing目录第一章前言.......................................................... - 0 -第二章.建筑设计论述.................................................. - 0 -2.1设计依据.......................................................... - 0 -2.2设计内容.......................................................... - 0 -第三章.结构设计论述.................................................. - 1 -3.1气象条件.......................................................... - 1 -3.2工程地质条件...................................................... - 2 -3.3材料情况.......................................................... - 2 -第四章.结构计算...................................................... - 3 -4.1结构平面简图...................................................... - 3 -4.2材料情况.......................................................... - 4 -4.3截面尺寸选取...................................................... - 4 -4.4荷载聚集.......................................................... - 5 -4.5各层重力荷载代表值计算............................................ - 7 -第五章.水平地震作用下的框架内力分析.................................. - 9 -5．1梁线刚度......................................................... - 9 -5.2柱的线刚度....................................................... - 10 -5.3自振周期计算..................................................... - 11 -5.4水平地震作用下的层间位移和顶点位移计算........................... - 13 -5.4.1剪力图......................................................... - 14 -5.5 水平地震作用下框架柱剪力和柱端弯矩 .............................. - 14 -5.6水平地震作用下梁端弯矩按下式计算................................. - 16 -5.7水平地震作用下的梁端剪力和柱轴力标准值........................... - 17 -5.8水平地震作用下的框架内力图....................................... - 18 -第六章.水平风载作用下的框架内力分析................................. - 18 -6．1水平风载作用下的层间剪力图...................................... - 19 -6.2 水平风载作用下框架柱剪力和柱弯矩 ............................... - 20 -6．3水平风载作用下梁端弯矩按下式计算................................ - 21 -6．4水平风载作用下的梁端剪力和柱轴力标准值.......................... - 22 -6.5水平风载作用下的弯矩、剪力、轴力图............................... - 23 -第七章.框架在竖向荷载作用下的内力分析............................... - 23 -7．1框架计算简图.................................................... - 23 -7．2竖向荷载计算.................................................... - 24 -7.2.1恒载........................................................... - 24 -7.2.2活荷载......................................................... - 26 -7．3梁固端弯矩...................................................... - 26 -7.4弯矩分配与传递................................................... - 27 -7.4.1转动刚度S及相对转动刚度S 计算 ................................ - 27 -7.4.2分配系数计算................................................... - 27 -7.5 恒载及活载作用下的弯矩分配 ...................................... - 29 -7.6 活载及活载作用下的弯矩分配 ...................................... - 30 -7.7恒载作用下的弯矩图............................................... - 31 -7.8活载作用下的弯矩图............................................... - 32 -7.9.梁端剪力 ........................................................ - 33 -7.9.1恒载作用下梁端剪力............................................. - 34 -7.9.2活载作用下梁端剪力............................................. - 34 -7.10柱轴力和剪力.................................................... - 35 -7.10.1恒载作用下的柱轴力剪力........................................ - 36 -7.10.2活载作用下的柱轴力剪力........................................ - 37 -第八章.内力组合..................................................... - 38 -8.1内力组合公式..................................................... - 38 -8.1.1框架梁......................................................... - 38 -8.2.2框架柱......................................................... - 39 -8.3框架控制截面的内力............................................... - 40 -8.3.1水平地震荷载作用下框架的控制截面............................... - 44 -8.3.2风荷载作用下框架的控制截面..................................... - 45 -8.3.3竖向恒载荷载作用下框架的控制截面............................... - 46 -8.3.4竖向活载荷载作用下框架的控制截面............................... - 47 -8.4 内力组合 ........................................................ - 47 -第九章.框架结构配筋计算............................................. - 64 -9.1框架梁的设计..................................................... - 64 -9.1.1梁的正截面配筋计算............................................. - 64 -9.1.2梁的斜截面配筋计算............................................. - 69 -9.2框架柱的设计..................................................... - 74 -9.2.1柱的正截面配筋计算............................................. - 74 -9.2.2柱的斜截面配筋计算............................................. - 78 -第十章.现浇板配筋计算............................................... - 81 -10.1荷载计算........................................................ - 81 -10.2配筋计算........................................................ - 81 -第十一章.根底设计................................................... - 83 -弟十二章.楼梯设计................................................... - 86 -12.1梯段板.......................................................... - 87 -12.2平台梁设计...................................................... - 88 -12.3平台板计算(按简支算) ............................................ - 89 -第十三章施工组织设计.............................................. - 90 -第十四章技术经济分析.............................................. - 104 -第十五章结论..................................................... - 105 -参考文献........................................................... - 106 -致辞............................................................... - 106 -附录一〔中文译文〕附录二〔外文资料原文〕学生公寓楼设计第一章前言本次我的毕业设计的题目是学生公寓楼，结构形式为现浇钢筋混凝土框架结构。
