数控铣对刀教案
- 格式:doc
- 大小:171.50 KB
- 文档页数:7
表JX—2淮海技师学院教案编号:SHJD—508—14 版本号:A/0 流水号:授课日期班级课题:数控铣床对刀教学目的、要求: 1. 掌握对刀的目的。
2. 掌握数控铣的分中对刀方法。
教学重点:数控铣床对刀目的教学难点:数控铣床分中对刀方法授课方法:教师示范,行动导向教学参考及教具(含电教设备):数控铣床、多媒体板书设计数控铣床对刀【复习与回顾】1、数控铣床的操作界面及六种工作方式。
2、数控铣床的机床坐标系、工件坐标系及它们之间的关系。
【新课导入】【新课讲解】一、对刀的目的二、试切法(分中)对刀1、回参考点2、对X方向3、对Y方向4、对Z方向【内容小结】注:要求以一块黑板的版面来进行板书设计教学过程教学环节教学内容师生活动学时分配一、【复习与回顾】二、【新课导入】三、【新课讲解】【复习与回顾】1、数控铣床的操作界面及六种工作方式。
2、数控铣床的机床坐标系、工件坐标系及它们之间的关系。
【新课导入】如右图,机床坐标系是机床运动控制的参考基准。
而工件坐标系是编程时的参考基准;机床坐标系建立在机床上,是固定的物理点。
而工件坐标系是建立在工件上,是根据编程习惯位置可变的。
在加工时通过对刀手段确定工件原点与机床原点的位置关系。
【新课讲解】一、对刀的目的数控程序是在工件坐标系下编制,而刀具进给运动是在机床坐标系下监控的。
前者是在工件上设定,而后者则是在机床上建立的。
只有二者建立起确定的位置关系,数控系统才能正确按照程序坐标控制刀具的加工轨迹。
二、试切法(分中)对刀(一)工件为方料,以工件中心为工件坐标系原点。
步骤:1、回参考点2、对X方向将刀具碰工件左端面,【设置】【X轴清零】,抬刀,碰工件右端面,调整【显示切换】到工件坐标系界面,将显示的X坐标数值除以2,记下此数值X1。
温故知新,教师提问:学生回答。
然后导入新课。
对刀手段确定工件原点与机床原点的位置关系。
【提问】如果不对刀,机床默认的原点在哪里?【总结】对刀的目的,就是在机床坐标系中确立工件坐标系位置的过程,即告知数控系统工件原点在哪儿。
《数控车床对刀操作技能实训教案》章节一:数控车床对刀操作概述教学目标:1. 了解数控车床对刀操作的基本概念。
2. 掌握数控车床对刀操作的重要性和意义。
3. 理解数控车床对刀操作的基本步骤。
教学内容:1. 数控车床对刀操作的定义。
2. 数控车床对刀操作的作用。
3. 数控车床对刀操作的基本步骤。
教学方法:1. 讲解:讲解数控车床对刀操作的基本概念、作用和步骤。
2. 互动:引导学生提问和解答疑问。
教学评价:1. 考核学生对数控车床对刀操作概念的理解。
2. 考核学生对数控车床对刀操作重要性的认识。
3. 考核学生对数控车床对刀操作步骤的掌握。
章节二:数控车床对刀操作准备工作教学目标:1. 掌握数控车床对刀操作前的准备工作。
2. 了解数控车床对刀操作所需工具和设备。
3. 学会数控车床对刀操作的安全注意事项。
教学内容:1. 数控车床对刀操作前的准备工作。
2. 数控车床对刀操作所需工具和设备。
3. 数控车床对刀操作的安全注意事项。
教学方法:1. 讲解:讲解数控车床对刀操作前的准备工作、所需工具和设备以及安全注意事项。
2. 演示:演示数控车床对刀操作的准备工作和安全注意事项。
教学评价:1. 考核学生对数控车床对刀操作前的准备工作的掌握。
2. 考核学生对数控车床对刀操作所需工具和设备的了解。
3. 考核学生对数控车床对刀操作安全注意事项的认知。
章节三:数控车床对刀操作步骤教学目标:1. 掌握数控车床对刀操作的具体步骤。
2. 学会数控车床对刀操作的方法和技巧。
3. 理解数控车床对刀操作的注意事项。
教学内容:1. 数控车床对刀操作的具体步骤。
2. 数控车床对刀操作的方法和技巧。
3. 数控车床对刀操作的注意事项。
教学方法:1. 讲解:讲解数控车床对刀操作的具体步骤、方法和技巧以及注意事项。
2. 演示:演示数控车床对刀操作的具体步骤和方法。
教学评价:1. 考核学生对数控车床对刀操作具体步骤的掌握。
2. 考核学生对数控车床对刀操作方法和技巧的了解。

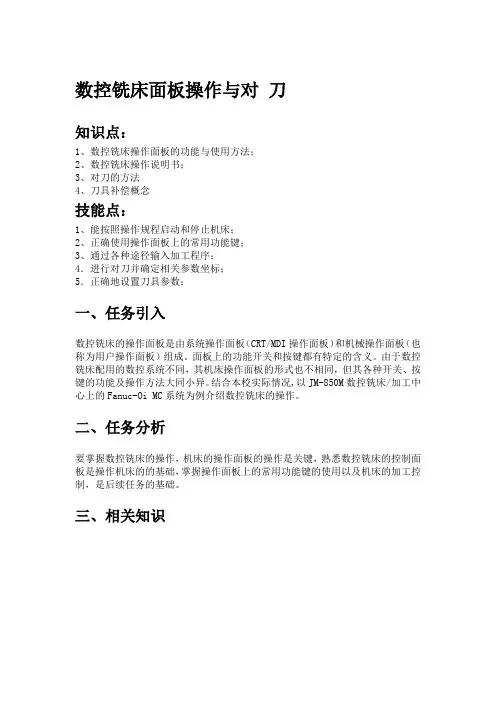

数控铣床面板操作与对刀知识点:1、数控铣床操作面板的功能与使用方法;2、数控铣床操作说明书;3、对刀的方法4、刀具补偿概念技能点:1、能按照操作规程启动和停止机床;2、正确使用操作面板上的常用功能键;3、通过各种途径输入加工程序;4.进行对刀并确定相关参数坐标;5.正确地设置刀具参数;一、任务引入数控铣床的操作面板是由系统操作面板(CRT/MDI操作面板)和机械操作面板(也称为用户操作面板)组成。
面板上的功能开关和按键都有特定的含义。
由于数控铣床配用的数控系统不同,其机床操作面板的形式也不相同,但其各种开关、按键的功能及操作方法大同小异。
结合本校实际情况,以JM-850M数控铣床/加工中心上的Fanuc-Oi MC系统为例介绍数控铣床的操作。
二、任务分析要掌握数控铣床的操作,机床的操作面板的操作是关键,熟悉数控铣床的控制面板是操作机床的的基础,掌握操作面板上的常用功能键的使用以及机床的加工控制,是后续任务的基础。
三、相关知识(一)、Fanuc-Oi MC数控系统简介图2-1 Fanuc-Oi MC数控系统CRT/MDI面板Fanuc Oi Mate-MC数控系统面板由系统操作面板和机床控制面板三部分组成。
1、系统操作面板系统操作面板包括CRT显示区、MDI编辑面板。
如图2-1。
(1)、CRT显示区:位于整个机床面板的左上方。
包括显示区和屏幕相对应的功能软键(图2-2)。
(2)、编辑操作面板(MDI面板):一般位于CRT显示区的右侧。
MDI面板上键的位置(如图:2-3)和各按键的名称及功能见表2-1和表2-2。
图2-2 Fanuc Oi Mate-MC数控系统CRT显示区1、功能软键2、扩展软键图2-3 MDI面板表2-1 Fanuc Oi MC系统MDI面板上主功能键与功能说明表2-2 Fanuc Oi MC系统MDI面板上其他按键与功能说明2、机床控制面板Fanuc Oi Mate-MC数控系统的控制面板通常在CRT显示区的下方(如图:2-3),各按键(旋钮)的名称及功能见表2-3。
授课计划
操作步骤如下。
①在手动或手摇模式下,将所用铣刀装到主轴上并使主轴中速旋转。
②移动铣刀沿X(或y)方向靠近被测边,直到铣刀周刃轻微接触到工件表面听到刀刃与工件的摩擦声(但没有切屑)。
③保持X、Y坐标不变,将铣刀沿Z向退离工件。
④将机床相对坐标x置零,并沿x向工件方向移动刀具半径的距离。
⑤将此时机床坐标系下的x值输入系统偏置寄存器中,该值就是被测边
坐标。
电子寻边器,也叫电子感应器,使用时将其夹持在主轴上,其轴线与主轴轴重合,采用手动进给,缓慢地将标准钢球与工件靠近,在钢球与工件定位基准面接触的瞬间,由机床、件、电子感应器组成的电路接通,指示灯亮,从而确定其基准面的位置。
使用电子感器时,是人为目测定位,随机误差较大,需重复操作几次,以确定其正确位置。
机外对刀仪用来测量刀具的长度、直径和刀具形状、角度。
刀库中存放的刀具其主要参数都要有准确的值,这些参数值在编制加工程序时
都要加以考虑。
使用中因刀具损坏需要更换新刀具时,
以测出新刀具的主要参数值,便掌握与原刀具的偏差,
补值确保其正常加工。
此外用机外对刀仪还可测量刀具切削刃角度和形
状等对数,有利于提高加工质量。
对刀仪由刀柄定位机构、测头与测量
机构、测量数据处理装置三分组成。
向对刀数据与刀具在刀柄上的装夹长度及工件坐标系的
它确定工件坐标系的零点在坐标系中的位置。
可以采用刀具直接碰刀对刀,也可以采用Z向设定器进行精确对刀。
熟练掌握对刀方式及基本操作步骤
编定日期:年月日教师(签字):审批日期:年月日教研室主任:。
数控铣床对法方法
教学重点
①对刀的原理②对刀的目的③对刀的种类④对刀的方法
教学内容
一、对刀的原理
工件在机床上定位装夹后,必须确定工件在机床上的正确位子,以便与机床原有的坐标系联系起来。
二、对刀的目的
对刀的目的是确定对刀点(或工件原点)在机床坐标系中的绝对坐标值,测量刀具的到位偏差值。
对刀点找正的精确度之间影响加工精度。
三、对刀的种类
(1)直接对刀
用已安装在主轴上的刀具,通过手轮移动工作台,使旋转的刀具与工件的表面做微量的接触(产生切屑或摩擦声),这种方法简单方便,但会在工件上留下切削痕迹,且对刀精度较低。
(2)使用寻边器对刀
寻边器的种类:
①械式寻边器②光电式寻边器③验棒
机械式寻边器分上下两部分,中间用弹簧链接,上部分用刀柄加持,下半部分接触工件。
用的时候必须注意主轴转速,避免因转速
过高损坏寻边器。
光电式寻边器主要有两部分,柄体,测量头(Φ10㎜的圆球)使用时主轴不需要转动,使用简单,操作方便。
使用时应避免测量头与工件碰撞,应该慢慢的接触工件。
验棒具有一定精度的圆棒(如铣刀刀柄),对刀时用塞尺配合使用,用这种工具对刀时应注意塞尺的松紧度,过松或过紧都会影响对打精度。
四、对刀方法
分中法。
数控铣对刀操作实训教案
教学内容:
一.工件的分中对刀操作(试切法)
二.设置工件坐标系
教学目标:
一.能力目标
能够对工件进行分中对刀操作,设置工件坐标系
二.知识目标
1.掌握工件的分中对刀
2.工件坐标系的设置
教学过程:
一.课前准备
1. 实训设备数控铣床的准备
2. 实训材料PVC方板的准备
3. 使用刀具的准备
二.组织教学
1.集中学生,清点人数
2.布置今天实习内容
3. 针对单机教学,学生轮流上机操作
三.新课讲解
1.建立工件坐标系与机床坐标系的关系,为零件加工,程序运行作准备,主要是寻找工件原点在机械坐标系中的位置而进行的操作,
2.设置有G54-G59六个可供选择的工件坐标系的工件原点偏值,以G54
四.示范操作
1.示范讲解对刀的操作步骤。
2.示范讲解工件坐标系的设定步骤及G54参数的设置方法。
3.操作要规范,动作要慢,讲解介绍要清晰
五.轮流上机,实时指导
1.实训过程操作规范,学生依次轮流上机操作
2.每个同学都要按规定的内容进行规范练习一遍
3.观察学生的对刀操作过程,及时指正
课题小结
1.巩固复习对刀与工件坐标设定操作步骤
2.指出实训中对刀常见的相对位置设置问题和解决措施
现场整理
1.实训场地卫生清理清扫
2.整理实训工具,材料和清扫保养设备。
《数控车床对刀操作技能实训教案》一、实训题目:数控车床对刀操作二、实训目标:1、知识目标:了解数控仿真软件的应用、理解对刀的目的及过程。
理解对刀点、刀位点、换刀点的含义。
2、技能目标:理解并掌握数控车床试切法对刀操作。
三、实训重点:对刀的含义、目的及试切法对刀操作的步骤。
四、实训难点:试切法对刀操作的步骤及过程。
五、实训要求及操作注意事项:1、认真理解各种刀具的对刀操作步骤。
2、严格按照机床的操作规则操作。
3、认真完成实训操作任务。
4、认真操作机床,遵守实训纪律。
5、认真擦拭机床,认真搞好车间卫生。
6、认真完成实训报告。
六、实训内容及过程:(一)、组织实训:1、检查班级出勤情况,填写课堂教学信息卡;2、检查学生复习情况并提问;(1)机床坐标系的含义?(2)工件坐标系的含义?3、检查学生预习情况并提问;(1)什么是对刀,对刀的目的是什么?(2)对刀的方法及过程?4、回顾上节课内容,引出本节课内容。
(二)、讲解新课Ⅰ、提出任务:1、什么是对刀,对刀的目的是什么?2、对刀点、刀位点、换刀点的含义?3、对刀的方法、如何在数控车床上进行对刀?Ⅱ、讨论任务:<一>、理论知识:1、宇龙数控仿真软件的使用(要求了解)。
(略)2、对刀的目的及过程(要求理解掌握)。
编程人员所编的程序是按照零件轮廓在工件坐标系上的坐标编写的,而机床在加工零件时是按照刀具在机床坐标系的坐标进行加工的,那么,工件坐标系和机床坐标系是如何建立联系的呢?就是通过对刀。
对刀的目的:就是确定工件坐标系的原点(称工件原点、程序原点、编程原点、加工原点)在机床坐标系中的位置。
即工件坐标系与机床坐标系的关系。
对刀的过程:对刀的过程实际上就是设置刀具偏移值(工件原点偏置值——工件原点到机床原点的距离),即设定工件坐标系的过程。
如图所示:对刀示意图在加工时,工件随夹具安装在机床上,这时我们测量工件原点与机床原点之间的距离(X偏置、Z偏置),称作工件原点偏置。
任务七建立工件坐标系(对刀)[教学目标]1.了解工件坐标系的建立方法;2.掌握工件坐标系参数表的设置;3.了解寻边器、Z轴设定器结构;3.掌握试切法对刀的方法及步骤;4.掌握使用寻边器、Z轴设定器对刀的方法及步骤;5.能通过对刀操作建立工件坐标系。
[教学重点]1.了解工件坐标系的建立方法;2.掌握工件坐标系参数表的设置[教学难点]1.了解工件坐标系的建立方法;2.掌握工件坐标系参数表的设置。
[教学过程]新课教学所谓对刀,其目的就是确定工件坐标系原点在机床坐标系中的位置,从而建立机床坐标系,即将对刀后的数据输入工件坐标系G54-G59的参数表中,在程序中调用该坐标系。
工件坐标系G54-G59的参数是该原点在机床坐标系的坐标值,它储存在机床内,无论停电、关机或者换班后,它都能保持不变。
同时,通过对刀可以确定加工刀具和基准刀具的刀补,即通过对刀确定出加工刀具与基准刀具在Z轴方向上的长度差,以确定其长度补偿值。
根据工件表面是否已经被加工,可将对刀分为试切法对刀和借助仪器或量具对刀两种方法。
一、试切法对刀试切法对刀适用于尚需加工的毛坯表面或加工精度要求较低的场合。
具体操作步骤如下:(1)首先启动主轴。
按下按钮机床操作面板上的MDI按钮和数控操作面板上的程序按钮,输入“M03 S800”,然后按下循环启动按钮,主轴开始正转。
(2)按下手动操作按钮,然后通过操作按钮,将刀具移动到工件附近,并在X轴方向上使刀具离开工件一段距离, Z轴方向上使刀具移动到工件表面以下,然后换用手轮将刀具慢慢移向工件的左表面,当刀具稍稍切到工件时,停止X方向的移动。
此时,按下数控操作面板上的位置功能键,显示出机床的机械坐标值,并记录该数值。
将刀具离开工件左边一定距离,抬刀,移至工件的右侧,再下刀,在工件的右表面再进行一次试切,并记录下该处的机械坐标值。
将两处的机械坐标值相加再除以2,就得到该工件的中心坐标的机械坐标值,将所得的值输入到G54的X坐标中即可。
数控铣床实训教案——认识数控铣床的对刀及刀具补偿课堂教学安排图2-1刀具左半径补偿指令G41,右半径补偿指令G42在编写数控程序半径补偿程序时,只需写出所需刀具半径补偿参数所对应的寄存器编号即可。
如,D01调用存在半径补偿寄存器编号为1的地址内半径补偿值。
实际加工时,数控系统将该编号对应的刀具半径偏置寄存器中存放的刀具半径取出,对刀具中心轨迹进行补偿计算,生成实际的刀具中心运动轨迹。
(3)G40、G41、G42指令格式刀具半径补偿指令的格式如下:G00/G01 G41/G42 X~Y~D~;G00/G01 G40 X~Y~;其中:G41为左偏置刀具半径补偿指令,G42为右偏置刀具半径补偿指令。
G40 取消刀具半径补偿。
如图2-1所示,当沿着刀具前进方向看,刀具中心在零件轮廓左边时为左偏置,刀具中心在零件轮廓右边时为右偏置。
a、G41 建立半径补偿b、G40取消半径补偿2-2半径补偿建立和取消(4)半径补偿的建立、执行和撤销在轮廓加工过程中,刀具半径补偿的执行过程一般分为刀具半径补偿的建立、刀具半径补偿的执行和刀具补偿撤销三步。
如图2-2,用半径补偿功能编写轮廓加工程序。
设φ24立铣刀编号为T01,半径补偿号为D01,存储器的D01中存放半径补偿值D01=12。
编写轮廓加工程序O5402如下:O5402 主程序号N1 G54 G90 G40;建立工件坐标系,程序初始设定;S300 M03;主轴旋转;N2 G00 X-42 Y-42;快进到点S;N3 Z-2.0;Z轴下刀到Z= -2;N4 G41 G01 X0 Y-24 F200 D1;在SP直线运动中建立半径补偿;N5 G01 Y40 F100;直线插补至A;N6 X110 Y69.47;直线插补至B;N7 Y20;直线插补至C;N8 G02 X90 Y0 R20;顺圆插补至D;刀具因磨损、重磨、换新而引起刀具直径改变后,不必修改程序,只需在刀具参数设置中输入变化后刀具直径。
课题二面板操作、坐标系的确定和对刀(一)课前准备:1、考勤点名,检查学生着装是否符合实习教学要求2、强调有关安全文明生产的要求(二)教学要求:1、掌握FANUC 0i-MB和广数983数控铣床的面板操作2、掌握数控铣的对刀3、了解数控机床的坐标系的确定(三)重点与难点:1、熟练准确的设定工件坐标系——对刀2、对刀后能检查、判别对刀是否正确(四)教学主要内容:数控铣床操作面板操作面板的功能和开关的布局随机床的不同而异,因为我们现在学习的机床系统有两种,这里我们介绍我们学校有的要用到的两种操作面板,一种广数983M系统的,另一种FANUC 0i-MB数控铣床加工中心操作面板。
一、广数983系统数控铣床操作面板的了解1、急停(红色)在紧急情况下,按急停按钮,机床所有轴运动立即停止。
同时按钮一直被闭锁在停止位置。
通常是通过按下按钮作顺时针旋转来释放。
注1:按下此按钮,电机电源被切断。
注2:控制单元处于复位状态。
注3:在按钮释放前要排除故障。
注4:按钮释放后,用手动操作或用G28指令返回参考点。
2、方式选择(1)编辑(EDIT)1)程序记录入存贮器2)程序的修改。
插入和删除3)存贮器内程序输出和编辑其他程序(2)自动(MEMORY)1)可执行存贮器内存的程序2)可执行存贮器内程序的顺序号检索(3)录入(MDI) 1)通过 MDI 和机床操作面板可以实现手动数据输入(4)手动(JOG) 1)可执行点动进给(5)手轮(HANDLE) 1)可执行手摇进给(6)回零(JOG)回机床零点,与手动运行有关的操作(7)点动进给点动进给能够使机床移动。
1) 把方式选择开关设定在“手动”位置2) 选择运动轴机床沿选择方向移动注1:用手动操作可同时控制2轴。
注 2:电源接通后,即使“方式选择”开关定在“点动”位置,机床被选择的轴也不立即运动,此时必须对轴重新进行选择。
(8)快速移动按着此按钮,可使轴在选定方向上作快速移动注1:手动快速移动时的进给速度,时间常数和加减速方式与用G00程序指令时的快速移动速度相同。
《数控车床对刀操作技能实训教案》章节一:数控车床对刀操作概述1.1 学习目标了解数控车床对刀操作的基本概念。
掌握数控车床对刀操作的重要性和目的。
熟悉数控车床对刀操作的基本步骤。
1.2 教学内容数控车床对刀操作的定义。
数控车床对刀操作的作用。
数控车床对刀操作的基本步骤。
1.3 教学方法采用讲授法讲解数控车床对刀操作的基本概念和作用。
通过演示法展示数控车床对刀操作的基本步骤。
1.4 教学评估进行课堂提问,检查学生对数控车床对刀操作概念的理解。
观察学生在模拟操作中的表现,评估学生对数控车床对刀操作步骤的掌握程度。
章节二:数控车床对刀操作准备工作2.1 学习目标掌握数控车床对刀操作前的准备工作。
2.2 教学内容数控车床对刀操作前的准备工作内容。
2.3 教学方法采用讲授法讲解数控车床对刀操作前的准备工作。
2.4 教学评估进行课堂提问,检查学生对数控车床对刀操作前准备工作的理解。
章节三:数控车床对刀操作步骤3.1 学习目标掌握数控车床对刀操作的步骤。
3.2 教学内容数控车床对刀操作的具体步骤。
3.3 教学方法采用讲授法讲解数控车床对刀操作的具体步骤。
通过演示法展示数控车床对刀操作的步骤。
3.4 教学评估进行课堂提问,检查学生对数控车床对刀操作步骤的理解。
观察学生在模拟操作中的表现,评估学生对数控车床对刀操作步骤的掌握程度。
章节四:数控车床对刀操作注意事项4.1 学习目标掌握数控车床对刀操作的注意事项。
4.2 教学内容数控车床对刀操作的注意事项。
4.3 教学方法采用讲授法讲解数控车床对刀操作的注意事项。
4.4 教学评估进行课堂提问,检查学生对数控车床对刀操作注意事项的理解。
章节五:数控车床对刀操作实训5.1 学习目标掌握数控车床对刀操作的实际操作技能。
5.2 教学内容数控车床对刀操作的实训指导。
5.3 教学方法采用讲授法讲解数控车床对刀操作的实训指导。
通过演示法展示数控车床对刀操作的实际操作。
5.4 教学评估观察学生在实训中的表现,评估学生对数控车床对刀操作实际操作技能的掌握程度。
山东省轻工工程学校教案
教学内容及过程教学设计首先强调在车间安全操作应注意的相关事项,然后布置本次课
的任务,把学生带到指定机床上,让学生分组逐个进行练习。
一、实训目的:
第一阶段:数控铣床面板的熟悉与基本操作
第二阶段:在数控铣床对刀
二、实训步骤:
一)熟悉数控铣床的操作面板
1.根据学生分组情况,教师讲解、示范演示
1)数控铣床的打开
2)安全操作功能键(紧急停止、超程解除)
3)编辑区功能键讲解强调安全操作规程,保证安全文明课堂
分组情况:
1.综合能力最强的为组长。
2.小组成员之间互帮互学,在学习中遇到不能解决的问题时再向教师求助。
分组做到组内异质组间同质保证小组之间竞争的公平性。
教师示范讲解学生操作练习,做中教,做中学,易于学生掌握知识要点。
4)操作区功能键讲解
5)光标移动区功能键
6)软键的功能讲解
7)手轮的操作与演示
2.学生自由练习,新建程序,打开已有程序并模拟加工。
二)对刀演示与练习
1.教师示范
1) 打开机床,返回参考点(回零操作)。
2) 刀补清零。
3) 移动各坐标轴使工作台处于中间位置,安装刀具﹑毛坯。
学生操作练习,教师
巡视指导,发现问题
及时纠正,保证安全。
“数控铣床对刀”教案讲义教案讲义:数控铣床对刀一、教学目标:1.了解数控铣床对刀的概念和重要性;2.掌握数控铣床对刀的基本步骤;3.熟悉数控铣床对刀中的常见问题和解决方法;4.培养学生良好的操作习惯和安全意识。
二、教学内容:1.数控铣床对刀的概念和重要性;2.数控铣床对刀的基本步骤;3.数控铣床对刀中的常见问题和解决方法;4.操作习惯和安全意识的养成。
三、教学过程:Step 1:导入(5分钟)教师简要介绍数控铣床对刀的概念和重要性,引发学生的兴趣。
Step 2:讲解数控铣床对刀的基本步骤(25分钟)1.准备工作:a.确保数控铣床电源和电气线路正常;b.检查数控铣床刀具和工件的准备情况。
2.轴向对刀:a.将数控铣床主轴调至刀片轴线中心,用铣床主轴上刀杆对准刀片切刃中心;b.记录刀片外圈与数控铣床主轴端面的应有距离。
3.径向对刀:a.调整刀杆径向位置,使刀片与工件表面接触;b.使用专用的定位销或手感来校准刀具几何位置。
4.轴向初始化:a.起动数控铣床主轴;b.按照数控铣床的工艺程序,调整数控铣床主轴至工艺所需的轴向刀具长度。
Step 3:数控铣床对刀常见问题及解决方法(25分钟)1.轴向对刀不准确的问题及解决方法;2.径向对刀不准确的问题及解决方法;3.零点坐标偏差的问题及解决方法;4.缺少对刀工具的问题及解决方法。
Step 4:操作习惯和安全意识的培养(20分钟)1.讲解操作数控铣床的基本规范和安全操作要点;2.强调对刀的重要性和操作时要保持机床整洁的意识。
四、教学总结(5分钟)教师对本节课的内容进行总结,并强调学生对数控铣床对刀的重视程度。
五、教学评价:1.学生的问题回答情况;2.学生对数控铣床对刀基本步骤的掌握情况;3.学生对数控铣床对刀常见问题和解决方法的理解情况。
六、教学反思:本节课主要通过讲解数控铣床对刀的基本步骤、常见问题和解决方法,培养学生良好的操作习惯和安全意识。
在教学过程中,可以加入一些实际案例和操作演练,提高学生的实际操作能力。
数控铣对刀教案机电体育教研室邵加发教学目标:1.掌握华中系统基本操作。
2.熟练掌握系统面板操作。
3.熟知华中系统常见问题和解决方法。
4.了解工件坐标系的建立和对刀。
5.掌握相对坐标清零。
6. 能完成寻边器分中对刀,并掌握双边对中对刀方法衍生的单边对刀方法。
教学重点:1.了解数控铣床的基本操作。
2.认识并会使用寻边器。
3.初步了解加工工件时寻边器的找正方法。
教学难点:1.寻边器的使用2.工件的对刀方法及其工件坐标系设定教学手段:实物演练、多媒体、电子课件等相互结合。
教学课时:2学时。
教学过程:一、上节课知识回顾:二、课题导入:提问题:1、网上查到些什么资料?数控铣床面板会操作了吗?2、你做了解的对刀方法有哪些,各种对到方法看懂了吗?对刀原理理解了吗?各种方法分析了吗?讲这些干嘛呢?就是给我们今天的课坐铺垫。
好了今天我们所学内容是:数控铣床基本操作和及其对刀。
三、新课教学:试切法对刀试切法对刀,这种方法就是用已安装在主轴上的刀具,通过手轮移动各轴,使旋转刀具与工件表面做微量的接触,这种方法简单方便,但会在工件上留下切削痕迹,切对刀精度较低。
这种方法主要使用在毛坯零件,或工件外轮廓粗加工的情况下。
对刀步骤:X方向对刀:刀具移到X1位置处,下刀5mm左右试切,X轴坐标值相对清零;提刀,移动刀具到X2处,下刀5mm左右试切,记下X2处相对坐标值为X2。
计算X2/2;提刀,将刀具移动到X2/2处,此点位X方向中点。
X轴坐标值相对清零;。
Y方向对刀:刀具移到Y1位置处,下刀5mm左右试切,Y轴坐标值相对清零;提刀,移动刀具到Y2处,下刀5mm左右试切,记下Y2处相对坐标值为Y2,计算Y2/2;提刀,将刀具移动到Y2/2处,此点位Y方向中点。
Y轴坐标值相对清零。
Z方向对刀:在对Z轴的时候,我们需要换上当前刀具,使用试切法或塞尺来对Z轴进行对刀找正。
在需要精度较高的时候,我们还可以采用Z轴设定器来对工件进行对刀。
数控铣对刀教案
机电体育教研室邵加发➢教学目标:
1.掌握华中系统基本操作。
2.熟练掌握系统面板操作。
3.熟知华中系统常见问题和解决方法。
4.了解工件坐标系的建立和对刀。
5.掌握相对坐标清零。
6. 能完成寻边器分中对刀,并掌握由双边对中对刀方法衍生的单边对刀方法。
➢教学重点:
1.了解数控铣床的基本操作。
2.认识并会使用寻边器。
3.初步了解加工工件时寻边器的找正方法。
➢教学难点:
1.寻边器的使用
2.工件的对刀方法及其工件坐标系设定
➢教学手段:
实物演练、多媒体、电子课件等相互结合。
➢教学课时:2学时。
➢教学过程:
一、上节课知识回顾:
二、课题导入:
提问题:
1、网上查到些什么资料?数控铣床面板会操作了吗?
2、你做了解的对刀方法有哪些,各种对到方法看懂了吗?对刀原理理解了吗?各种方法分析了吗?讲这些干嘛呢?就是给我们今天的课坐铺垫。
好了今天
我们所学内容是:数控铣床基本操作和及其对刀。
三、新课教学:
3.1试切法对刀(双边分中)
试切法对刀,这种方法就是用已安装在主轴上的刀具,通过手轮移动各轴,使旋转刀具与工件表面做微量的接触,这种方法简单方便,但会在工件上留下切削痕迹,切对刀精度较低。
这种方法主要使用在毛坯零件,或工件外轮廓粗加工的情况下。
3.1.1对刀步骤:
X方向对刀(X方向分中):
(1)刀具移到X1位置处,下刀5mm左右试切,X轴坐标值相对清零;
(2)提刀,移动刀具到X2处,下刀5mm左右试切,记下X2处相对坐标值为X2,计算X2/2;
(3)提刀,将刀具移动到X2/2处,此点位X方向中点。
(将X机床坐标值输入自动坐标系G54中)X轴坐标值相对清零;。
Y方向对刀(Y方向分中):
(1)刀具移到Y1位置处,下刀5mm左右试切,Y轴坐标值相对清零;
(2)提刀,移动刀具到Y2处,下刀5mm左右试切,记下Y2处相对坐标值为Y2,计算Y2/2;
(3)提刀,将刀具移动到Y2/2处,此点位Y 方向中点。
(将Y 机床坐标值
输入自动坐标系G54中)Y 轴坐标值相对清零。
Z 方向对刀:
在对Z 轴的时候,我们需要换上当前刀具,使用试切法或塞尺来对Z 轴进行
对刀找正。
在需要精度较高的时候,我们还可以采用Z 轴设定器来对工件进行对刀。
3.1.2坐标是设定
对好刀后设定工件坐标系。
设置(F5) 工件坐标系设定(F1) 将机床坐标的X 、Y 、Z 值(刀具移
到X 、Y 中心时,在上一步应该X 、Y 相对清零)抄写到自动坐标系G54中,如上图。
3.1.3G54坐标系生效和校验参考书目[1]P23
3.2寻边器
使用寻边器等工具来对工件进行对刀找正,其主要的工具有三种,机械式寻
边器,光电式寻边器,还有一种就是验棒。
抄数 XYZ 值
大家看,我手里拿的就是机械式寻边器,他主要有两部分组成,上半部分是夹持部分,一般装夹在铣刀刀柄上,下班部分是测量部分,中间用弹簧链接。
主轴旋转时,寻边器产生离心力,使测量部分不停的抖动。
当寻边器与工件的位置关系合适时,测量部分用目测,停止抖动。
在使用这种寻边器的时候,我们应该注意控制主轴的转速,主轴转速过低,由于没有足够大的离心力,我们观察不到寻边器的抖动现象,当主轴转速过高时,由于离心力过大,将损坏寻边器,我们应把主轴的转速控制到(600转/分钟)左右。
(单段,MDI,M03,s600,enter,循环启动)
除此之外,还有比较常用的对刀工具就是“验棒”,验棒是具有一定精度的圆棒,我们通常使用铣刀的刀柄。
使用验棒对刀时,需要与塞尺或量块配合使用。
用量块或塞尺来测量工件与验棒之间的位置关系,使用时,把塞尺或量块放在工件与验棒之间,验棒边靠近工件边用塞尺或量块感觉验棒与工件之间的夹紧力,当感觉是,是紧非紧的时候,这时候验棒与工件之间的间隙为合适。
那么在使用寻边器对刀的时候,需要注意,寻边器只能对X、Y轴进行对刀找正,由于到位点的不同,寻边器时不能对Z轴进行找正的。
在对Z轴的时候,我们需要换上当前刀具,使用是切法或塞尺来对Z轴进行对刀找正。
在需要精度较高的时候,我们还可以采用Z轴设定器来对工件进行对刀。
大家仔细看一下,我手里拿的这个,就是附表式Z轴设定器。
这种设定器使用前,需要千分尺对设定器进行校表,校好的设定
器高度正好是100㎜。
使用时将设定器平方在工件上表面,用当
前刀具的地面来推动设定器上面的探测面,直到表针指到0的时
候,这时刀具底面距工件上表面的距离刚好100㎜。
如下图:
机械式寻边器
3.3寻边器双边分中对刀法
操作步骤与采用试切对刀法相似,只是将刀具换成寻边器。
学生了解寻边器。
这是最常用的方法,效率高,能保证对刀精度。
使用寻边器时必须小心,让其钢球部位与工件轻微接触,同时被加工工件必须是良导体,定位基准面有较好的表面粗糙度。
Z轴设定器一般用于转移(间接)对刀法。
加工一个工件常常需要用到不止一把刀。
第二把刀的长度与第一把刀的X、Y的中心相同,但装刀长度不同,需要重新对零,但有时零点被加工掉,无法直接找回零点,或不容许破坏已加工好的表面,还有某些刀具或场合不好直接对刀。
这时候可采用间接找零的方法。
1、对第一把刀
(1)对X、Y不再阐述。
(2)对Z轴时可以用Z轴对刀仪。
抬高主轴,取下第一把刀。
2、对第二把刀
第二把刀的X、Y轴方向的中心位置同第一把刀相同,只是Z轴坐标有区别。
在手轮模式下,向下移动主轴,用刀的底端压对刀器的顶部,表盘指针转动,指针指向示数B位置,并将示数B输入到刀具补偿值的第二把刀的位置。
3.4寻边器对刀与试切法的区别及其优点。
试切对刀法:
这种方法简单方便,但会在工件表面留下切削痕迹,且对刀精度较低。
寻边器对刀:
寻边器操作方法简单快捷,对刀时精度较高,且不会切伤工件表面。
一般加工精度较高的工件都使用寻边器对刀。
四、操作演示
特别强调:
当对X轴的时候Y 轴不能移动,应保正X1点与X2点的连线与X平行。
当对Y轴时X轴不能移动,应保证Y1点与Y2点的连线与Y轴平行。
那么下面我就对,分中法对刀的过程,为大家做实际操作的演示。
下面我强调一下对刀过程中的注意事项:
在使用光电式寻边器对刀时,主轴需停止转动。
在移动各轴时,应控制好各轴的移动速度和方向。
对刀数据要从机床坐标系中读取。
寻边器不能对Z轴进行对刀。
五、学生分组练习基本操作及其使用寻边器对刀练习,教师旁边指导教学。
观看完教师的操作演示后,学生以小组形式,分别在机床上练习,教师在旁巡视指导。
六、课堂小结
1、强调本节课的重点。
2、根据学生训练过程中出现的普遍问题,有针对性的讲解。
3、学生学习情况反馈,了解学生的学习情况,下一步因材施教。
七、布置作业
总结本次课程所学内容归纳出重点并对自己的学习做个评价,写实训报告,预习
下节课将要学习内容。
八、小结
传统的数控教学方法是老师在机床上做演示,让学生观看,从而掌握知识。
然而这种方法有一定的局限性。
老师只有一位,演示时不可能所有的学生都能看
得清楚,从而导致了班级学生优差两级分化的严重后果。
我的这四节课是以多媒体先给学生展示本节课的内容,让学生不会一进车间就被死气沉沉的机器影响了心情。
本节课课堂内容充实。
在课前准备时搜集了充
分的图片和视频在视觉上给学生以形象生动的感觉,让死板的机械课堂不再枯燥
乏味。
对于学生来说寻边器是一个全新的没有任何概念的东西。
所以我先以试切法对刀做底,在他的基础上再来讲解寻边器对刀,学生比较容易接受。
再以他在使用上比试切法更为精确的优点,让学生更深刻的去掌握它,使用它。
课上给学生一定的动手时间,因为机械课主要就是动手,如果只是一味的讲解就如同纸上谈兵,真正的技术学生仍旧是掌握不了。
而且让学生亲自动手,把课堂的主动性教给学生,正也体现了以教师为引导、学生为主体的指导思想。
参考书目:
【1】张方阳.主编.数控铣床编程与竞技.华中科技大学出版
【2】刘代春.主编.数控铣床编程与操作.顺德梁銶锯职业技术学校
【3】课本。
