三相永磁同步电机原理一、引言三相永磁同步电机（PMSM）是一种高效、环保的电机，广泛应用于工业自动化、新能源汽车、风力发电等领域。
其具有高转矩密度、高效率、高可靠性等优点，是现代电机控制技术的重要发展方向之一。
本文将对三相永磁同步电机的原理、结构、数学模型、控制策略等方面进行详细介绍。

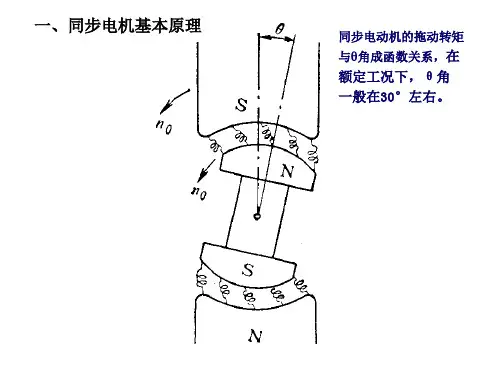

二、三相永磁同步电机结构和工作原理三相永磁同步电机主要由定子和转子两部分组成。
定子部分包括三相绕组、铁芯等，转子部分则由永磁体构成。
其工作原理基于磁阻最小原理，即磁通总是沿着磁阻最小的路径闭合。
当电机运行时，转子永磁体产生的磁场与定子绕组产生相互作用，从而使电机旋转。
三相永磁同步电机的旋转速度与电源频率成正比，其转矩与电流和磁通之间的相位差成正比。
通过控制定子电流的相位和幅值，可以实现对电机的速度和转矩的精确控制。
三、数学模型与动态分析为了更好地分析和控制三相永磁同步电机，需要建立其数学模型。
其数学模型主要包括电压方程、电流方程、磁链方程等。
通过这些方程，可以描述电机的动态行为，为进一步的控制策略提供基础。
四、控制策略与调速系统控制策略是三相永磁同步电机的重要组成部分，直接影响其性能和运行稳定性。
目前常用的控制策略包括矢量控制、直接转矩控制等。
这些控制策略可以根据电机的运行状态和需求，对电机的输入电压、电流等进行调节，从而实现高精度的速度和转矩控制。
调速系统是实现电机速度调节的关键部分，其主要作用是根据控制策略对电机的输入电压、电流等进行调节，以达到所需的转速和转矩。
调速系统的性能直接影响到电机的性能和运行稳定性。
目前常用的调速系统包括电压调节器、电流调节器等。
这些调节器可以根据控制策略的要求，对电机的输入电压、电流等进行调节，从而实现对电机的速度和转矩的精确控制。
五、技术挑战与发展趋势尽管三相永磁同步电机具有许多优点，但在实际应用中也面临着一些技术挑战，例如温度对电机性能的影响、电机弱磁扩速等问题。
为了克服这些挑战，需要进一步研究和改进电机的设计、制造和控制技术。
