JCQ系列避雷器监测器使用说明书
1、特征
JCQ系列避雷器监测器，是串联在避雷器下面用来监测泄漏电流和记录避雷器路动作次数的一种装置，2/800避雷器漏电流指示型计数器有220KV及以下电力系统各避雷器；5/1800型避雷器漏电流指示型计数器用于500KV及以下电力系统各种避雷器使用的环境条件与相连接避雷相同。3型为定制型。
避雷器监测器的特点的数字显示计数，电流指针指示，耐震动。
2、结构和性能
监测器主要由信号输入电路、电流测量电路，放电计数电路和保护电路组成。正常情况下，避雷器泄漏电流直接由电流表指示出来，测量范围为0-2mA或0-5mA，电流表用彩色刻度分别标度出避雷器泄漏电流运行区域。大大方便用户判断避雷器的运行状况，其中：
绿色：表示所测泄漏电流在避雷器正常工作电流范围内，避雷器工作正常。
黄色：表示所测量泄漏电流不在避雷器正常工作电流范围内，线路及避雷器需进行检查或更换。
注意：量程超出绿色范围，计数器接地保护装置将开始工作，对应的读数将小于实际值。
当泄漏电流超出测量范围时，超量程指示灯亮。
避雷器动作时由计数器累加记录放电次数，计数器采用三位电磁式计数器，满度后自动回零，循环计数工作，不清零。
计数单位性能符合JB2440-91《避雷器用放电计数器》中华人民共和国机械行业标准，电流显示单元性能符合国家GB7676-94《指针式电工仪表》标准。
监测器的规格和主要性能
序号 产品型号
主要性能 JCQ-2/800
JCQ-5/1800
1 适用电力系统
额定电压 KV（有效值） 6～220 330～500
2 标称放电电流等级
8/20us KV（峰值） 10 10
20
3 计数电流范围
8/20us A（峰值） 50～10000 50～10000
50～20000
4 标称放电电流下残压≤
8/20us KV（峰值） 3.0 3.0
避雷器说明书
中文名：避雷器
外文名：Surgearrester
材质：氧化锌
作用：释放过电压能量
1）用于保护电气设备免受高瞬态过电压危害并限制续流时间也常限制续流幅值的一种电器。本术语包含运行安装时对于该电器正常功能所必须的任何外部间隙，而不论其是否作为整体的一个部件。
注1：避雷器通常连接在电网导线与地线之间，然而有时也连接在电器绕组旁或导线之间。
注2：避雷器有时也称为过电压保护器，过电压限制器（surgedivider）。
2）避雷器是通信线缆防止雷电损坏时经常采用的另一种重要的设备。
一、避雷器定义
避雷器：用于保护电气设备免受雷击时高瞬态过电压危害，并限制续流时间，也常限制续流幅值的一种电器。避雷器有时也称为过电压保护器，过电压限制器。 中文名：避雷器
外文名：Arrester
别称：无
应用学科：信息通信
特点：高瞬态、过电压、电器、雷电防护
二、避雷器适用范围
交流无间隙金属氧化物避雷器用于保护交流输变电设备的绝缘，免受雷电过电压和操作过电压损害。适用于变压器、输电线路、配电屏、开关柜、电力计量箱、真空开关、并联补偿电容器、旋转电机及半导体器件等过电压保护。
三、避雷器特点与原理
交流无间隙金属氧化物避雷器具有优异的非线性伏·安特性，响应特性好、无续流、通流容量大、残压低、抑制过电压能力强、耐污秽、抗老化、不受海拔约束、结构简单、无间隙、密封严、寿命长等特点。
避雷器在正常系统工作电压下，呈现高电阻状态，仅有微安级电流通过。在过电压大电流作用下它便呈现低电阻，从而限制了避雷器两端的残压 四、避雷器分类
避雷器分为很多种，有金属氧化物避雷器，线路型金属氧化物避雷器，无间隙线路型金属氧化物避雷器，全绝缘复合外套金属氧化物避雷器，可卸式避雷器。
避雷器的主要类型有管型避雷器、阀型避雷器和氧化锌避雷器等。每种类型避雷器的主要工作原理是不同的，但是它们的工作实质是相同的，都是为了保护通信线缆和通信设备不受损害。
500kv避雷器试验方法
一、前言
500kv避雷器是电力系统中重要的保护设备，其性能的稳定性和可靠性直接关系到电网的安全运行。为了保证避雷器的正常工作，需要对其进行定期的试验和检测。本文将介绍500kv避雷器试验方法。
二、试验前准备
1.检查试验设备：首先需要检查试验设备是否完好，如高压发生器、接地电极等。
2.检查避雷器：检查避雷器外观是否有损坏或变形等情况，同时检查引线、接头等部分是否紧固可靠。
3.清洁工作：清洁避雷器表面和周围环境，以确保试验环境干净整洁。
三、试验内容
1.耐压试验：将高压发生器输出电压逐步升高至规定值，并持续一段时间。在此过程中需要观察避雷器表面是否有放电现象，并记录下来。如果出现放电现象，则需要降低电压至安全范围内并进行修理。
2.负荷放电试验：在规定负荷下施加交流电压，并观察避雷器表面是否有放电现象，并记录下来。如果出现放电现象，则需要降低电压至安全范围内并进行修理。
3.雷电冲击试验：将高压发生器输出的脉冲电压施加于避雷器上，观察避雷器表面是否有放电现象，并记录下来。如果出现放电现象，则需要降低电压至安全范围内并进行修理。
4.绝缘电阻测试：使用万用表测量避雷器的绝缘电阻值，并记录下来。如果绝缘电阻值低于规定值，则需要进行修理或更换。
四、试验注意事项
1.试验过程中需要保持环境干燥，以免影响试验结果。
2.在进行耐压试验时，应逐步升高电压，以避免过快地提高电压造成避雷器损坏。
3.在进行负荷放电试验时，应按照规定负荷施加交流电压，并严格控制时间和频率。
4.在进行雷电冲击试验时，应根据规定的脉冲波形和幅度施加脉冲电压，并严格控制时间和频率。
5.在进行绝缘电阻测试时，应使用合适的万用表，并按照规定的测试方法进行测试。
五、试验结果处理
1.试验结束后，需要对试验结果进行处理和分析，并记录在避雷器试验报告中。
2.如果避雷器试验合格，则可以继续使用。如果不合格，则需要进行修理或更换，并重新进行试验。
精品

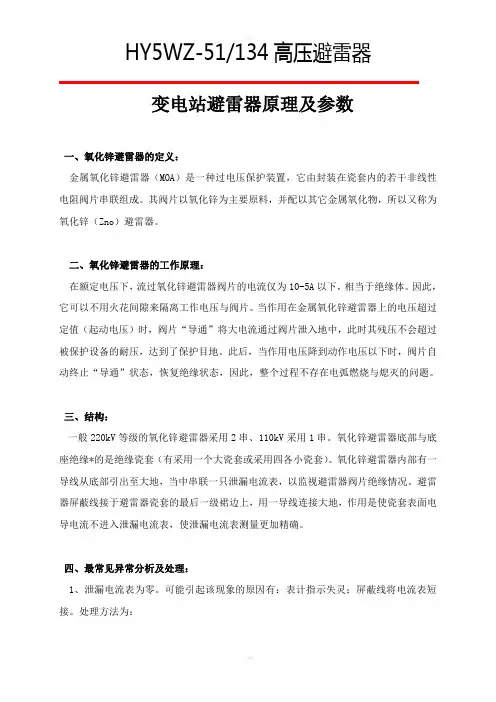

可编辑 HY5WZ-51/134高压避雷器
变电站避雷器原理及参数
一、氧化锌避雷器的定义：
金属氧化锌避雷器（MOA）是一种过电压保护装置，它由封装在瓷套内的若干非线性电阻阀片串联组成。其阀片以氧化锌为主要原料，并配以其它金属氧化物，所以又称为氧化锌（Zno）避雷器。
二、氧化锌避雷器的工作原理：
在额定电压下，流过氧化锌避雷器阀片的电流仅为10-5A以下，相当于绝缘体。因此，它可以不用火花间隙来隔离工作电压与阀片。当作用在金属氧化锌避雷器上的电压超过定值（起动电压）时，阀片“导通”将大电流通过阀片泄入地中，此时其残压不会超过被保护设备的耐压，达到了保护目地。此后，当作用电压降到动作电压以下时，阀片自动终止“导通”状态，恢复绝缘状态，因此，整个过程不存在电弧燃烧与熄灭的问题。
三、结构：
一般220kV等级的氧化锌避雷器采用2串、110kV采用1串。氧化锌避雷器底部与底座绝缘*的是绝缘瓷套（有采用一个大瓷套或采用四各小瓷套）。氧化锌避雷器内部有一导线从底部引出至大地，当中串联一只泄漏电流表，以监视避雷器阀片绝缘情况。避雷器屏蔽线接于避雷器瓷套的最后一级裙边上，用一导线连接大地，作用是使瓷套表面电导电流不进入泄漏电流表，使泄漏电流表测量更加精确。
四、最常见异常分析及处理：
1、泄漏电流表为零。可能引起该现象的原因有：表计指示失灵；屏蔽线将电流表短接。处理方法为： 精品
可编辑 （1）用手轻拍表计看是否卡死，无法恢复时，应添报缺单，修理或更换。
（2）用令克棒将屏蔽线与避雷器导电部分相碰之处挑开，既可恢复正常。
2、泄漏电流表指示偏大：根据历史数据进行分析，如发现表计打足，应判断避雷器有问题，应立即汇报调度，将避雷器退出运行，请检修检查。
3、避雷器瓷套管破裂放电。在工频情况下，避雷器的瓷套管用于保证避雷器必要的绝缘水平，如果瓷套管发生破裂放电，则将成为电力系统的事故隐患。此种情况，应及时停用、更换。
