接地装置安装检验批质量验收记录表

表B.0.7

地下室1-5~1-12轴交1-A~1-D轴基础隐蔽水电安装工程报审、报验表

工程名称：森马电商物流项目（温州市瓯海中心区横屿单元B-29地块工程）地下室 编号：

致：浙江五洲工程项目管理有限公司

我方已完成了地下室1-5~1-12轴交1-A~1-D轴水电安装工程隐蔽(基础、底板) 工作，经自检合格，请予以核查和验收。

附件：

1、接地电阻试验记录 1份

2、接地装置安装检验批质量验收记录 1份

3、接地装置安装现场检查原始记录表 1份

4、基础接地装置安装工程隐蔽工程检查验收记录 1份

5、建筑物等电位连接检验批质量验收记录 1份

6、建筑物等电位连接现场检查原始记录表 1份

7、基础等电位连接隐蔽工程检查验收记录 1份

8、防雷引下线及接闪器安装检验批质量验收记录 1份

9、防雷引下线现场检查原始记录表 1份

10、 基础防雷引下线隐蔽工程检查验收记录 1份

防雷设备安装检验批质量验收记录表

一、项目基本信息

- 项目名称：

- 项目地点：

- 防雷设备类型：

- 防雷设备供应商：

- 防雷设备安装单位：

- 安装日期：

二、检验项目及要求

检验项目 要求

防雷设备的型号及规格 符合设计文件要求，并与合同一致

防雷设备的数量 符合设计文件要求，并与合同一致

防雷设备的接地装置 符合相关标准和规范要求

防雷设备的电气连接 符合相关标准和规范要求

防雷设备的标志标识 清晰可辨，符合相关标准和规范要求 防雷设备的外观质量 无损伤、污染、变形等质量问题

三、检验结果

根据对防雷设备安装的检验，现将检验结果汇总如下：

- 防雷设备的型号及规格：符合要求

- 防雷设备的数量：符合要求

- 防雷设备的接地装置：符合要求

- 防雷设备的电气连接：符合要求

- 防雷设备的标志标识：符合要求

- 防雷设备的外观质量：符合要求

四、结论

根据检验结果，防雷设备安装工作符合设计要求和相关标准规范。确认通过质量验收，并可以正式投入使用。

五、备注

（可列出对防雷设备安装工作中发现的问题及处理情况，如存在问题需注明处理结果）

六、检验机构签章 检验单位名称 签章

检验人员姓名 签字

年 月 日

1

架空线路及杆上电气设备安装检验批质量验收记录表

GB 50303－2002

060101

工程名称 分项工程名称 验收部位

施工单位 专业工长 项目经理

施工执行标准名称及编号

分包单位 分包项目经理 施工班组长

施工质量验收规范规定 施工单位检查评定记录 监理（建设）单位验收记录

主控项目 1 变压器中性点的接地及接地电阻值测试 第4。1。3条

2 杆上高压电气设备的交接试验 第4。1。4条

3 杆上低压配电装置和馈电线路的交接试验 第4。1.5条

4 电杆坑、拉线坑深度允许偏差/mm +100，-50

5 架空导线的弧垂值允许偏差 ±5％

6 水平排列的同档导线间的弧垂值偏差/mm ±50

一般项目 1 拉线及其绝缘子、金具安装 第4.2.1条

2 电杆组立 第4.2.2条

3 横担安装及防腐处理 第4。2.3条

4 导线架设 第4.2.4条

5 线路安全距离 第4.2.5条

6 杆上电气设备安装 第4.2。6条

施工单位检查评定结果

项目专业质量检查员： 年 月 日

监理（建设）单位验收结论

2

监理工程师

（建设单位项目专业技术负责人） 年 月 日

变压器、箱式变电所安装检验批质量验收记录表

GB 50303－2002

060102 060201

工程名称 分项工程名称 验收部位

施工单位 专业工长 项目经理

施工执行标准名称及编号

分包单位 分包项目经理 施工班组长

施工质量验收规范规定 施工单位检查评定记录 监理(建设）单位验收记录

主控项目 1 变压器安装及外观检查 第5.1.1条

2 变压器中性点、箱式变电所N和PE母线的接地连接及支架或外壳接地 第5。1。2条

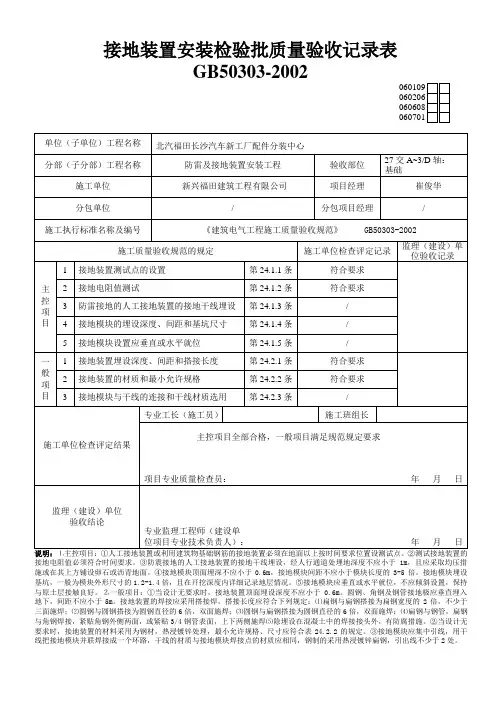

接地装置安装检验批质量验收记录表

GB50303-2002 060109

060206

060608

060701

单位（子单位）工程名称 北汽福田长沙汽车新工厂配件分装中心

分部（子分部）工程名称 防雷及接地装置安装工程 验收部位 27交A~3/D轴：

基础

施工单位 新兴福田建筑工程有限公司 项目经理 崔俊华

分包单位 / 分包项目经理 /

施工执行标准名称及编号 《建筑电气工程施工质量验收规范》 GB50303-2002

施工质量验收规范的规定 施工单位检查评定记录 监理（建设）单位验收记录

主控项目 1 接地装置测试点的设置 第24.1.1条 符合要求

2 接地电阻值测试 第24.1.2条 符合要求

3 防雷接地的人工接地装置的接地干线埋设 第24.1.3条 /

4 接地模块的埋设深度、间距和基坑尺寸 第24.1.4条 /

5 接地模块设置应垂直或水平就位 第24.1.5条 /

一般项目 1 接地装置埋设深度、间距和搭接长度 第24.2.1条 符合要求

2 接地装置的材质和最小允许规格 第24.2.2条 符合要求

3 接地模块与干线的连接和干线材质选用 第24.2.3条 /

施工单位检查评定结果 专业工长（施工员） 施工班组长

主控项目全部合格，一般项目满足规范规定要求

项目专业质量检查员： 年 月 日

监理（建设）单位

验收结论

专业监理工程师（建设单

位项目专业技术负责人）： 年 月 日

说明：⒈主控项目：①人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按时间要求位置设测试点。②测试接地装置的接地电阻值必须符合时间要求。③防震接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于1m，且应采取均压措施或在其上方铺设卵石或沥青地面。④接地模块顶面埋深不应小于0.6m，接地模块间距不应小于模块长度的3-5倍。接地模块埋设基坑，一般为模块外形尺寸的1.2-1.4倍，且在开挖深度内详细记录地层情况。⑤接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。⒉一般项目：①当设计无要求时，接地装置顶面埋设深度不应小于0.6m。圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m。接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：⑴扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；⑵圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；⑶圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；⑷扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊⑸除埋设在混凝土中的焊接接头外，有防腐措施。②当设计无要求时，接地装置的材料采用为钢材，热浸镀锌处理，最小允许规格、尺寸应符合表24.2.2的规定。③接地模块应集中引线，用干线把接地模块并联焊接成一个环路，干线的材质与接地模块焊接点的材质应相同，钢制的采用热浸镀锌扁钢，引出线不少于2处。 接地装置安装检验批质量验收记录表
