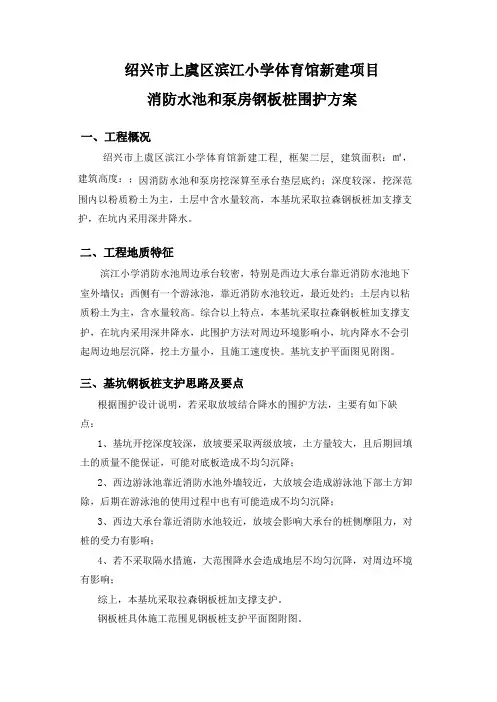

建筑物围护施工方案

绍兴市上虞区滨江小学体育馆新建项目

消防水池和泵房钢板桩围护方案

一、工程概况

绍兴市上虞区滨江小学体育馆新建工程，框架二层，建筑面积：㎡，建筑高度：；因消防水池和泵房挖深算至承台垫层底约；深度较深，挖深范围内以粉质粉土为主，土层中含水量较高，本基坑采取拉森钢板桩加支撑支护，在坑内采用深井降水。

二、工程地质特征

滨江小学消防水池周边承台较密，特别是西边大承台靠近消防水池地下室外墙仅；西侧有一个游泳池，靠近消防水池较近，最近处约；土层内以粘质粉土为主，含水量较高。综合以上特点，本基坑采取拉森钢板桩加支撑支护，在坑内采用深井降水，此围护方法对周边环境影响小，坑内降水不会引起周边地层沉降，挖土方量小，且施工速度快。基坑支护平面图见附图。

三、基坑钢板桩支护思路及要点

根据围护设计说明，若采取放坡结合降水的围护方法，主要有如下缺点：

1、基坑开挖深度较深，放坡要采取两级放坡，土方量较大，且后期回填土的质量不能保证，可能对底板造成不均匀沉降；

2、西边游泳池靠近消防水池外墙较近，大放坡会造成游泳池下部土方卸除，后期在游泳池的使用过程中也有可能造成不均匀沉降；

3、西边大承台靠近消防水池较近，放坡会影响大承台的桩侧摩阻力，对桩的受力有影响；

4、若不采取隔水措施，大范围降水会造成地层不均匀沉降，对周边环境有影响；

综上，本基坑采取拉森钢板桩加支撑支护。

钢板桩具体施工范围见钢板桩支护平面图附图。 施工要点：

1.钢板桩类型采用拉森钢板桩（SKSP-Ⅳ），壁厚13mm；

2.拉森钢板桩采用履带式挖土机施打，施工前一定要调查清楚地下管线、构筑物的情况，认真放出准确的支护桩中线；

3.打桩前应对钢板桩逐根进行检查，提出连接锁扣处的锈蚀、变形严重的钢板桩，待修整合格后方可使用；；

4.现场准备水平支撑，开挖后如发现局部钢板桩位移异常，及时架设支撑；

5.为保证钢板桩施打完后有较好的止水效果，在钢板桩施打过程中严格做好过程控制，施打前必须放线，检查钢板桩咬口部分是否有弯曲等质量缺陷，如有弯曲变形，必须经过校正后方可使用。

第1篇

一、工程概况

本项目位于我国某城市，占地面积约10万平方米，总建筑面积约15万平方米。本工程包含住宅、商业、办公等多种业态，地下设有两层地下室，地上最高建筑为32层。围护工程是本工程的重要组成部分，主要包括地下室的围护结构施工、地下连续墙施工、降水施工等。

二、施工目标

1. 确保施工质量，达到国家及行业标准要求。

2. 确保施工安全，杜绝安全事故发生。

3. 确保施工进度，按时完成施工任务。

4. 优化施工方案，降低施工成本。

三、施工组织

1. 施工单位：某建筑工程有限公司

2. 施工项目经理：张三

3. 施工队伍：由具有丰富经验的施工队伍组成，包括土建、钢筋、混凝土、防水、装饰等专业的施工人员。

4. 施工设备：挖掘机、吊车、搅拌机、振捣器、切割机、凿岩机、喷浆机等。

四、施工方案

（一）地下连续墙施工

1. 施工准备

- 根据设计图纸，确定地下连续墙的施工顺序和施工方法。

- 准备施工材料，如钢筋、混凝土、防水材料等。

- 准备施工设备，如挖掘机、吊车、搅拌机等。

2. 施工工艺

- 采用双排地下连续墙施工，墙体厚度为0.8米，墙体深度为12米。 - 钢筋加工：钢筋应按设计要求进行加工，确保钢筋的直径、间距、保护层厚度等符合规范要求。

- 混凝土浇筑：混凝土应采用商品混凝土，强度等级不低于C30。浇筑前应进行试配，确保混凝土的性能满足要求。

- 防水处理：墙体防水采用防水混凝土，防水等级为二级。

3. 施工质量控制

- 施工过程中，严格控制钢筋加工、混凝土浇筑、防水处理等环节的质量。

- 定期进行质量检查，确保施工质量达到规范要求。

（二）围护结构施工

1. 施工准备

- 根据设计图纸，确定围护结构的施工顺序和施工方法。

- 准备施工材料，如模板、钢筋、混凝土等。

- 准备施工设备，如搅拌机、振捣器、切割机等。

砂浆配合比 计量工具

砌块浇水 砂浆搅拌

立皮数杆 作业准备

测量放线 挂线 组砌方法 排砖撂底

盘角

砌筑 验收 围护结构施工方案

本工程外墙全部为幕墙和铝板，内墙砌体采用混凝土空心砌块，容重＜1600kg/m3，砌块强度等级不低于Mu7.5，砂浆强度等级不低于Mb7.5。

1）、砌体工程施工工艺流程如图：

2）、施工准备

施工前对工程项目经理、技术、质量检查等负责人及有关人员进行砌决建筑枝术培训和考核，内容包括“建筑技术规程”、“质量标准及检验方法”，并对具体操作人员进行现场培训；

施工单位按工程进度制订砌块进货计划，贮备保证足以供给半个楼层以上配套使用的砌块；

施工前应按建筑没计图，提前按砌块块型及模数的特点做好砌块排块图。砌块排列时，根据砌块尺寸及水平、垂直灰缝厚度计算皮数及排数。在现场按照砌块排块图，用砌块按实际干码预排一次；

监理和施工单位应认真审查厂家的资质、合格证等必要的资料。砌体进场后，会同监理现场见证取样，1万块为一批，一组5块，提前做好砌块的强度复试工作；复试结果都达要求后方可上墙；

堆放场地须平整，并高出周围3-4cm，以防雨水溅起的泥水污染砌块。并应做好排水措施；砌块运到施工现场，应按不同规格和标号分别整齐堆放，堆垛上应设标志； 砌块堆放时应轻拿轻放，码放整齐，严禁用反斗车倾卸。避免丢掷及堆放杂乱。砌块堆放高度不宜超过1.6米，堆垛之间保留适当的通道；砌体垂直运输主要采用外用施工电梯运至每层卸货平台上（卸货平台的搭设由技术部编制专门的施工方案），每楼层内水平运输采用手推车运输。

避免现场砌块淋雨受潮，对堆放的砌块要有防雨雪的覆盖措施；

3）、墙体砌筑工艺

A、龄期不足28天及潮湿的砌决不得进行砌筑，须清除小砌块表面污物；在房屋四角或楼梯间转角处设皮数杆，皮数杆间距不宜超过15米；

B、底板或圈梁上的砌体墙线位置必须拉毛，其上面的污物泥土清扫干净后方能砌筑上面的砌体；

上海东方航空食品有限公司改建工程 围护、降水、工程桩及挖土施工方案

浙江省东海工程建设总承包公司 1 东航基基坑围护、井点降水、工程桩及挖土施工方案

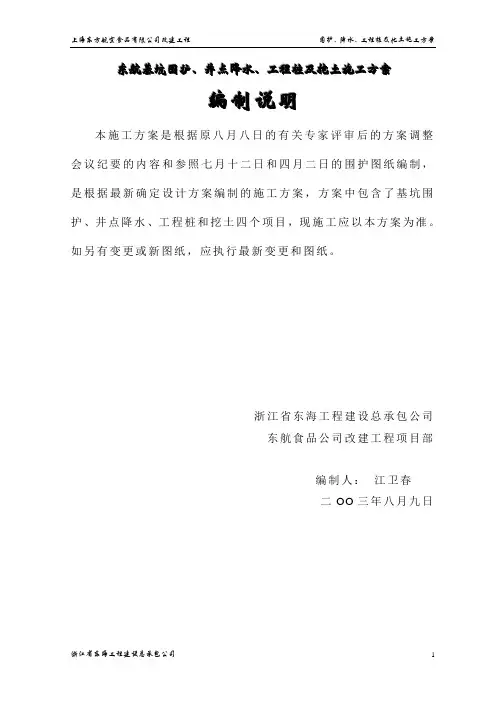

编制说明

本施工方案是根据原八月八日的有关专家评审后的方案调整会议纪要的内容和参照七月十二日和四月二日的围护图纸编制，是根据最新确定设计方案编制的施工方案，方案中包含了基坑围护、井点降水、工程桩和挖土四个项目，现施工应以本方案为准。如另有变更或新图纸，应执行最新变更和图纸。

浙江省东海工程建设总承包公司

东航食品公司改建工程项目部

编制人： 江卫春

二OO三年八月九日

上海东方航空食品有限公司改建工程 围护、降水、工程桩及挖土施工方案

浙江省东海工程建设总承包公司 2 东航基坑围护、井点降水、工程桩及挖土施工方案

一、工程概况

本工程位于空港三路，由浙江东海工程建设总承包公司承建，由于周围厂房紧靠本拟建工程，在地下工程施工期间的基坑围护和降水措施是否切实有效将直接影响到周边建筑物的生产和安全，其措施的得当与否也将影响到本工程的经济指标。因此在施工期间必须做到基坑内外排水通畅，对周围建筑物和基坑边坡必须定时定点有效地进行位移和沉降观测并及时上报。以便及时了解并据现场情况采取相应的防护和处理措施。

现场地上无架空线通过，地下无管线和化粪池。场地已整平。

根据施工现场情况和文明施工标化规定及施工现场排水的需要，在施工现场设排水管沟网，管沟采用水泥砂浆砖筑而成，其它部位垫100厚碎石，在其上浇灌100厚C20素混凝土。见施工现场管排水平面图。以确保施工时污水能及时排出，减少环境污染。

二、危险源的分析

根据施工现场平面布置情况，由于本工程与2#楼和3#相邻较近（本工程距2#和3#楼的距离均为3m），且1#楼局部基础比2#3#楼基础深，（所以在1#楼基础开挖和井点降水时很有可能导致2#3#楼基础沉降和偏移。因此与2#3#间的坑壁围护和井点降水及监护补救措施显得相当重要。
