氧化沟(改)计算

格式：xls
大小：216.01 KB
文档页数：8

1. 基本数据

1.1 流量

日平均流量 Qav = 90000cu m / d 日最小流量 Qmin = 90000cu m / d

日变化系数 Kz = #NAME?

日最大流量 Qmax = Kz * Qav =#NAME?cu m / d

设计日流量 Q = 90000cu m / d1.2 水质

名称及单位进水出水设计出水BOD5 (mg / l)1502010COD (mg / l)3006040SS (mg / l)300200

TN (mg / l)453020

NH3-N (mg / l)351210

NO3-N (mg / l)011

TP (mg / l)310.5

SP (mg / l)2.51.5

油类 (mg / l)7010

色度 ( 倍 )50

PH 值7.7

平均最高温 (度)24

平均最低温 (度)12

1.3 参数选取

1.3.1 运行参数

△ 生物池中活性污泥浓度 Xvss =1400 mg MLVSS / l

△挥发活性组份比例 fvss =0.7 ( 一般 0.7 ~ 0.8 )

△ 污泥回流比 r =1

△ 混合液回流比 R =2

1.3.2 碳氧化工艺参数

△ 污泥理论产泥系数 Y =0.6 mgVSS/mgBOD5

( 范围 0.4 ~ 0.8 , 一般 0.6 )

△20℃ 时污泥自身氧化系数 Kd20 =0.06 1/d

( 范围 0.04 ~ 0.075 , 一般 0.06 )

1.3.3 硝化工艺参数

△ 硝化菌在 15℃ 时的最大比生长速率

μm(150.47 1/d ( 范围 0.4 ~ 0.5 , 一般 0.47 或 0.45 )

△ 好氧池中溶解氧浓度 DO =2.0 mg / l

△ NH4-N 的饱和常数 T = Tmin =12 ℃

KN = 10^( 0.051 * T - 1.158 ) =0.3 mg / l

△ 硝化菌理论产率系数 Yn =0.15 mgVSS/mgNH4－N ( 范围 0.04 ~ 0.29 , 一般 0.15 ) △20℃时硝化菌自身氧化系数 KdN20 =0.04 1/d ( 范围 0.03 ~ 0.06 , 一般 0.05 ) △ 安全系数 SF 4.5 ( 范围 1.5 ~ 4 , 一般 2.5 ) △ 氧的饱和常数 Ko =1.0 mg / l ( 范围 0.25 ~ 2.46 , 一般 1.0 )

1.3.4 反硝化工艺参数 △ 在 20℃ 时的反硝化速率 UDN(20) 0.11 1/d

( 范围 0.075 ~ 0.115 , 一般 0.1 )

△ 厌氧池溶解氧浓度 DOn =0.15 mg / l

1.3.5 除磷工艺参数

△ 氧化沟生物处理池设计计算2 好氧池设计计算 ( 按低温情况计算 )

2.1 参数修正

污水的最低平均水温 Tmin =12 ℃

△ 污泥自身氧化系数 Kd 修正

Kd(Tmin) = Kd20 * 1.05 ^ ( Tmin - 20) = 0.0411 / d

△ 硝化菌自身氧化系数 Kd N 修正

KdN(Tmin) = KdN20 * 1.05 ^ ( Tmin - 20) = 0.0271 / d

2.2 选取设计泥龄 tc =15d

△ BOD5 表观产率系数 Yobs = Y / ( 1 + Kd * tc )=0.37 mgVSS / mgBOD5

2.3 排泥量计算

△ 污泥有机部分产量 XB,H = Yobs * ( So - Se ) * Q / 1000 =4698.12 kg / d

△ 污泥惰性部分产量 XI = SSo * Q * (1-fV) / 1000 =13500.00 kg / d

△ 污泥硝化部分产量 XB,A=Yn*(NH0-Nhe)*Q/(1000*(1+tc*KdN))=240.0 kg / d

△ 内源衰减残留物量 XB = fP * Yd * tc * XB,H =572.38 kg / d

△ 剩余活性污泥总量 XT = XI + XB,H + XB,A + XB =19010.52 kg/d =19.01

△ 活性污泥中 MLVSS 比例 fvss = ( XB,H + XB,A + XB ) / XT =28.99%

△ 活性污泥产率 = XT / [ Q * ( So - Se ) / 1000 ] =1.51kgSS/kgBOD

2.3 好氧池容积计算

△ 设计好氧池中污泥浓度(MLSS) =5000mg / l

△ 设计好氧池中活性污泥浓度(MLVSS) =1449mg / l

△ 好氧池总池容 V =(tc*XT) / (MLSS/1000) =57031.6m3

△ 好氧池水力停留时间 HRT = 24 * V/Q =15.21hr =0.63d

2.4 参数校核

△ MLSS 污泥负荷 = Q * ( So ) / ( V * MLSS ) =0.047kgBOD/kgMLSS

△ MLVSS 污泥负荷 = Q * (So) /(V * MLSS * fvss) =0.163kgBOD/kgMLVSS

2.5 污泥体积

取活性污泥含水率 p =99.3%

污泥浓度 Nw =7.0kg/m3

污泥体积 Vs = W/Nw =2716m3/d =53.88l/s (14 hr)

2.9 污泥浓缩脱水取污泥浓缩脱水机每日工作14小时

每小时处理泥量194.0m3/h 相当于1358kg/h

含水率体积 m3流量 m3/h流量 l/s

99.20%2376.3169.7447.194.00%316.822.636.380.00%95.16.791.9

每公斤干泥加混凝剂 PAM0.004kgPAM/kg干泥加药量76.0kg/d =5.432kg/h

2.6 生物池容积计算2.6.1 Carrousel 氧化沟2.6.2 Orbal氧化沟

设计水深 H1=4m 超高 H2=1.0m设计水深 H1=

系列数 S=3系列系列数 S=

单渠道宽度 B1 =9.0m单渠道宽度 B1 =

单系列好氧区面积A1=4752.6m2单池好氧区面积A1=

单系列好氧区长度L1=528.1m单系列好氧区长度L1=

曲线段长度 L2=84.8m曲线段长度 L2=直线段长度 L3=443.25m直线段长度 L3=

单池分格数 N =4格单池分格数 N =

单池直线段长度 L4=110.8m 取 L4=113.5m单池直线段长度 L4=

设计氧化沟超高 H2=1.0m设计氧化沟超高 H2=

氧化沟总高 H=5m氧化沟总高 H=

设纵向总池壁厚 B2=2m设纵向总池壁厚 B2=

设横向总池壁厚 B3=1.5m设横向总池壁厚 B3=

氧化沟尺寸 L×W×H=3-142×38×5m氧化沟尺寸 L×W×H=

有效容积 W'=19397.6m3 总有效容积V'=58192.88m3有效容积 W'=

单池总容积 W=24247.04m3 总池容积V=72741.11m3池总容积 W=

厌氧池尺寸 L×W×H=3-38×9×5m

2.7 二沉池

辐流式沉淀池设计水深 H1=

系列数 S=

设计有效水深 H1=3.5m单渠道宽度 B1 =

设计超高 H2=0.5m单池好氧区面积A1=

设计缓冲层高度 H3=0.5m单系列好氧区长度L1=

设计污泥层高度 H4=0.5m曲线段长度 L2=

沉淀池池边高度 H=5m直线段长度 L3=

设计沉淀池直径 D=35m单池分格数 N =

设计初沉池数量6座单池直线段长度 L4=

平均流量时表面负荷q=0.65m3/m2.h设计规范 0.5~0.75 m3/m2.h设计氧化沟超高 H2=

平均流量时停留时间t=5.39h设计规范 1.5~2.5 h氧化沟总高 H=

二沉池尺寸3－Φ35×5.0m设纵向总池壁厚 B2=

峰值流量时表面负荷q=#NAME?m3/m2.h设横向总池壁厚 B3=

峰值流量时停留时间t=#NAME?h氧化沟尺寸 L×W×H=

固体负荷校核 q2' =155.9kg/m3.d设计规范 <150 kg/m2.d有效容积 W'=

池总容积 W=3 厌氧池设计计算

△ 设计厌氧池个数 N =3个

△ 按水力停留时间1小时设计厌氧池 V =1250m3/座4 厌氧池设计计算 ( 按低温情况计算 )

4.1 参数修正

4.2 厌氧区容积 Vp = Q * tan / 24 =3000.0 cu m

厌氧区名义水力停留时间 tan =0.8 hr

4.3 厌氧区实际水力停留时间 tant = 24 * Vp / [(1+r) * Q] =0.4 hr

( 满足要求 )

4.4 厌氧区释放出PO4－P 浓度 CP1 △ PO4-P 释放速率系数 kp = 0.0236 * So - 0.036 =3.50mgP/gMLSS*hr

△ CP1 = CPo + kp * tant * X / 1000 =#REF! mg / l

4.5 好氧区出水 PO4－P 浓度 CP2

△ PO4-P 吸收速率系数 ku , 取0.5 l / gMLSS*hr

△ 好氧区实际水力停留时间 t2 = t / (1 + r + R) =#REF! hr

△ 由公式 ln( Cp1 / Cp2) = ku * X * t2 / 1000

得 : Cp2 = Cp1 * exp( - ku * X * t2 /1000) =#REF! mg/l

4.6 校核好氧区出水总磷浓度 TPe

TPe = ( CP2 + 0.055 ) / 0.671 =#REF! mg/l

4.7 校核污泥含磷率 Px

Px = ( TPo - TPe ) * Q / ( W * 1000) =#REF!

基本满足要求

污水处理厂氧化沟设计计算

1.氧化池的尺寸计算：根据设计要求和处理能力，计算氧化池的长度、宽度和深度。长度一般根据处理能力决定，宽度和深度一般根据处理效果和操作管理方便性进行确定。同时需要考虑氧化池与其他处理单元的协调性。

2.污泥回流比的计算：污泥回流比是指进入氧化池的污泥量与出水量的比率。根据氧化池的处理效果和工艺要求，计算污泥回流比，并确定合适的回流装置。

3.氧化池混合系统的设计：混合系统的设计是为了保证氧化池内水质的均匀分布，促进有机物和微生物的接触反应。根据氧化池的尺寸和深度，选用合适的混合设备，如潜流式混合器、机械搅拌器等。

4.氧化池进水与出水流量的计算：根据设计要求和处理能力，计算氧化池进水与出水的流量，以保证处理效果的达到和出水标准的要求。

5.氧化池曝气系统的设计：氧化池的曝气系统是为了提供足够的氧气，促进有机物的分解和微生物的生长繁殖。根据氧化池的尺寸和深度，计算曝气器的数量、曝气量和曝气方式。

6.氧化池搅拌系统的设计：搅拌系统的设计是为了保持氧化池内水质的均匀分布和溶解氧的均匀分布。根据氧化池的尺寸和深度，选择合适的搅拌设备和搅拌方式。

7.氧化池污泥处理系统的设计：污泥是氧化池中的重要组成部分，需要进行适当处理和回流。根据氧化池的尺寸和深度，设计回流污泥的系统，以保证污泥的稳定性和处理效果。 8.氧化池的运行和管理要求：根据设计要求和工艺要求，制定氧化池的运行管理制度，包括操作规程、保养维护、监测检测和运行控制等内容。

总之，污水处理厂氧化池设计计算是确保污水处理效果和环境保护的重要环节，需要综合考虑处理能力、效果要求、操作管理等因素，确定合适的尺寸、回流比、混合系统、曝气系统、搅拌系统和污泥处理系统。并制定相应的运行和管理要求，以确保污水处理厂的正常运行和污水处理效果的达到。

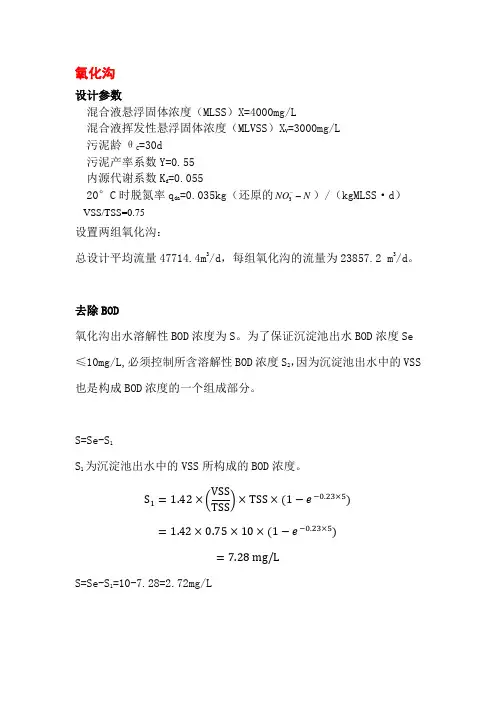

氧化沟计算

氧化沟

设计参数

混合液悬浮固体浓度（MLSS）X=4000mg/L

混合液挥发性悬浮固体浓度（MLVSS）XV=3000mg/L

污泥龄θC=30d

污泥产率系数Y=0.55

内源代谢系数Kd=0.055

20°C时脱氮率qda=0.035kg（还原的3NON）/（kgMLSS·d）

VSS/TSS=0.75

设置两组氧化沟：

总设计平均流量47714.4m3/d，每组氧化沟的流量为23857.2 m3/d。

去除BOD

氧化沟出水溶解性BOD浓度为S。为了保证沉淀池出水BOD浓度Se≤10mg/L,必须控制所含溶解性BOD浓度S2，因为沉淀池出水中的VSS也是构成BOD浓度的一个组成部分。

S=Se-S1

S1为沉淀池出水中的VSS所构成的BOD浓度。

S1=1.42×(VSSTSS)×TSS×(1−𝑒−0.23×5)

=1.42×0.75×10×(1−𝑒−0.23×5)

=7.28 mg/L

S=Se-S1=10-7.28=2.72mg/L

好氧区容积V1：

V1=Y𝜃𝑐𝑄(𝑆0−𝑆)X𝑉(1+Kd𝜃𝑐)

=0.55×30×23857.2×(0.25−0.00272)3×(1+0.055×30)

=12244.06 m3

好氧区停留时间：

t1=V1Q=12244.06×2423857.2≈12.3h

剩余污泥量：

∆X=Q(S0−S)(Y1+Kd𝜃𝑐)+Q(X0−X1)−𝑄Xe

=23857.2×(0.25−0.00272)×0.551+0.055×30+23857.2×(0.25−0.175)−23857.2×0.01

=2775.12 kg/d

去除每1kgBOD5所产生的干污泥量为:

∆XQ(S0−Se)=2775.1223857.2×(0.25−0.01)=0.485 (kgDs/kgBOD5)

设计的出水BOD5为10mg/L，处理水中非溶解性BOD5的值为:

（完整版）卡鲁塞尔氧化沟设计计算

卡罗塞尔氧化沟 .1设计参数1) 氧化沟座数：1座

2) 氧化沟设计流量：max Q =183 L/s 3) 进⽔⽔质：5BOD =220 mg/L COD=300 mg/L SS=300 mg/L 3NH -N ≤35 mg/L T-P=4mg/L T-N=30 mg/L 4) 出⽔⽔质：5BOD ≤20 mg/L COD ≤60 mg/L SS ≤20 mg/L 3NH -N ≤8 mg/L T-P ≤1 mg/L T-N ≤20 mg/L5) 最不利温度：T= 100C 6) 污泥停留时间：d Q c = 7) MLSS= 8) f=

9) 反应池中的溶解氧浓度： 10) 氧的半速常数： 11) 污泥负荷： 12) ⽔流速： .2计算

.2.1碱度平衡计算

（1）由于设计的出⽔BOD ，为20mg/L ，处理⽔中⾮溶解性5BOD ,值可⽤下列公

式求得，此公式仅适⽤于氧化沟。 f BOD 5 = 0.7)e 1(42.15-0.23e ?-C = 0.7 ? 20 ?1.42 (5-0.23e 1?-) =13.6 m g / L

式中 e C —出⽔中5BOD 的浓度 mg/L

因此，处理⽔中溶解性 5BOD 为: 20-13.6=6.4 mg/L （2）采⽤污泥龄20d ，则⽇产泥量据公式/921kg = d

式中 Q —氧化沟设计流量 m 3/s ；a---污泥增长系数，⼀般为0.5~0.7，这⾥取0.6； b---污泥⾃⾝氧化率，⼀般为0.04~0.1，这⾥取0.06； t L ---)(e 0L L -去除的5BOD 浓度 mg/L ； m t --污泥龄 d ；

0L ---进⽔5BOD 浓度 mg/L ； e L ---出⽔溶解性5BOD 浓度 mg/L ；

⼀般情况下，设其中有12.4％为氮，近似等于TKN 中⽤于合成部分为： 0.124?921=114.22 kg/d 即：TKN 中有2.72

奥贝尔氧化沟设计计算

4.4.2奥贝尔氧化沟的设计

4.4.2.1基本设计参数

设计污泥龄θc：

由于点源曝气，氧化沟中存在缺氧区域，在奥贝尔氧化沟的外沟，由于

亏氧，缺氧区更大，因此，当只要求硝化时，泥龄应取10d，再加上除磷要求的

厌氧区，以及增加污泥同步稳定的要求，氧化沟总泥龄取20d。

θc=20d

污泥产率系数Y：













1515

072.117.01072.175.017.02.016.075.0TCTC

SXKY









15101510

072.12017.01072.12075.017.02.01

1501606.075.09.0

=0.87 KgSS/kgBOD

查表知，混合液悬浮固体浓度（MLSS）X = 4500 mg/L。

由MLVSS/MLSS=0.75可知，混合挥发性悬浮固体浓度（MLVSS）Xv = 3375 mg/L

进水水质：BOD5浓度S0=160mg/l SS=160mg/l TN=32mg/l TP=3mg/l

NH3-N =20mg/l CODCr=320mg/l 最低水温10摄氏度，最高水温25摄氏度

出水水质： BOD5浓度Se=10mg/l SS=10mg/l TN=15mg/l TP=0.5mg/l

NH3-N =5mg/l CODCr=50mg/l

内源呼吸系数Kd=0.055，200C时脱氮率qdn=0.035kg(还原的NO3—N/(kgMLVSS•d)

4.4.2.2 去除BOD计算

1.氧化沟中BOD5浓度S

)1(42.1523.0eTSS

TSSVSSSSe

= 10-1.42×0.7×10× （523.01e）

=3.23mg/l

2.好氧区容积V1



30max121361

)20055.01(375.300323.016.087.02055500
