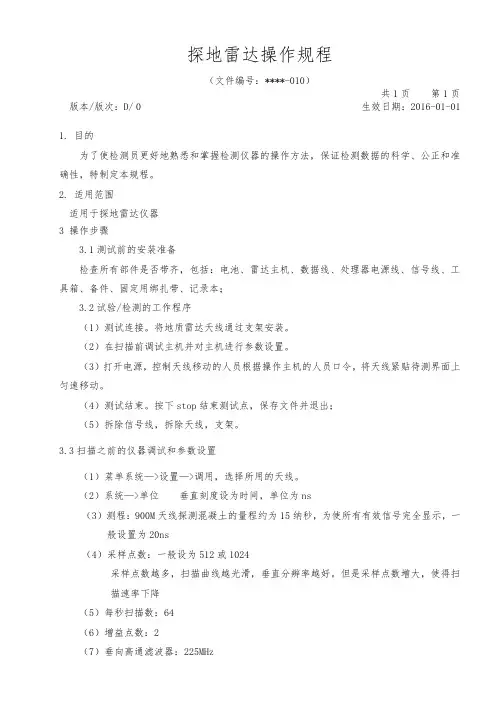

探地雷达操作规程
（文件编号：****-010）
共1页 第1页
版本/版次：D/ 0 生效日期：2016-01-01
1. 目的
为了使检测员更好地熟悉和掌握检测仪器的操作方法，保证检测数据的科学、公正和准确性，特制定本规程。
2. 适用范围
适用于探地雷达仪器
3 操作步骤
3.1测试前的安装准备
检查所有部件是否带齐，包括：电池、雷达主机、数据线、处理器电源线、信号线、工具箱、备件、固定用绑扎带、记录本；
3.2试验/检测的工作程序
（1）测试连接。将地质雷达天线通过支架安装。
（2）在扫描前调试主机并对主机进行参数设置。
（3）打开电源，控制天线移动的人员根据操作主机的人员口令，将天线紧贴待测界面上匀速移动。
（4）测试结束。按下stop结束测试点，保存文件并退出；
（5）拆除信号线，拆除天线，支架。
3.3扫描之前的仪器调试和参数设置
（1）菜单系统—>设置—>调用，选择所用的天线。
（2）系统—>单位 垂直刻度设为时间，单位为ns
（3）测程：900M天线探测混凝土的量程约为15纳秒，为使所有有效信号完全显示，一般设置为20ns
（4）采样点数：一般设为512或1024
采样点数越多，扫描曲线越光滑，垂直分辨率越好。但是采样点数增大，使得扫描速率下降
（5）每秒扫描数：64
（6）增益点数：2
（7）垂向高通滤波器：225MHz （8）垂向低通滤波器：2500MHz
（9）数据位：16位
（10）发射率：100 KHz，发射功率越高，采集速度越快，但若采集过高，易损坏雷达系统
（11）信号位置设为手动
（12）表面设为0
（13）调出完整的直达波（首波），调整延时参数
若检测结构与上次相同，可不再次设置以上参数，系统默认上次检测参数。
（14）增益设置为自动，增益函数手动设置，可以改变增益点数多少、并且可以调整各增益点的函数大小，进而调整信号强度。增益函数调整过大，在探测资料中可能人为造成假象。设置方法为先设为手动，再设为自动。
CAS探地雷达采集软件说明书
RadarSample 12.10.31
中国科学院电子学研究所
Institute of Electronics, Chinese Academy of Sciences
目录 1 连接WIFI无线网络 ......................................................................................................................................... 3
2 RadarSample主界面说明 ................................................................................................................................ 4
2.1 标题栏 ................................................................................................................................................... 4
2.2 工具栏 ................................................................................................................................................... 4
2.3 图形显示区 ........................................................................................................................................... 6
应用领域：地质雷达在考古、市政建设、建筑、铁路、公路、水利、电力、采矿、航空等领域都有广泛应用。地质雷达最早用于工程场地勘查：解决覆盖层厚度、松软层厚度及分布、基岩风化层界面及分布、基岩节理和断裂带、地下水分布、普查场地地下溶洞、空洞、塌陷区、地下人工洞室、地下排污巷道、地下排污管道及地下管线等，在回填等松软层上，探查深度可达20m以上，在致密或基岩上探查深度可达30m以上；工程质量检测及病害诊断：近年来，国内外铁路公路等地下隧道、公路及城市道路路面、机场跑道、高切坡挡墙等重要工程项目的工程质量检测及病害诊断中，广泛采用雷达技术。主要检测衬砌厚度、破损、裂隙、脱空、空洞、渗漏带、回填欠密实区、围岩扰动等，路面及跑道各层厚度、破损情况，混凝土构件中的空洞、裂隙及钢筋分布等，检测精度可达毫米级；地下埋设物与考古探察：考古是地质雷达应用较早的领域，探测古建筑基础、地下洞室、金属物品等，在城市改造中用雷达可探测地下埋设物，如电力管网、输水管道、排污管道、输汽管网、通讯管网等；隧道超前跟踪探测及预报：地质雷达可预测前方50m范围内的断层、溶洞、裂隙带、含水带等地质构造；地质雷达在矿井中的探测应用：我国煤矿及金属矿山很多，煤矿及金属矿山地质构造相当复杂，地质雷达已开始用于矿山井下，在矿井可用在掘进头前方超前探测及预测、巷道顶底板及两邦探测，主要用来探测断层、陷落柱、溶洞，裂隙带、采空区、含水带、煤厚、顶底板、瓦斯突出危险带、金属富矿带等。
技术特点：煤炭科学研究总院重庆分院吸取国内外地质雷达优点，积多年探测经验，先后研制成F、KDL系列防爆地质雷达及其探测技术，同时还引进美国SIR—10H型工程雷达和加拿大EKKO-100型雷达。F、KDL系列防爆地质雷达由防爆工业控制机、发射机、接收机、系列天线、采集和处理软件、高速通讯线缆等组成。可超前探测50米范围内的断层，陷落柱，含水带等地质构造。工作方法多样灵活，可全方位探测。仪器轻巧、操作方便，实时显示测量剖面。资料处理软件操作简单，测量结果直观，易于解释。完善的售前售后服务和及时的技术支持培训。

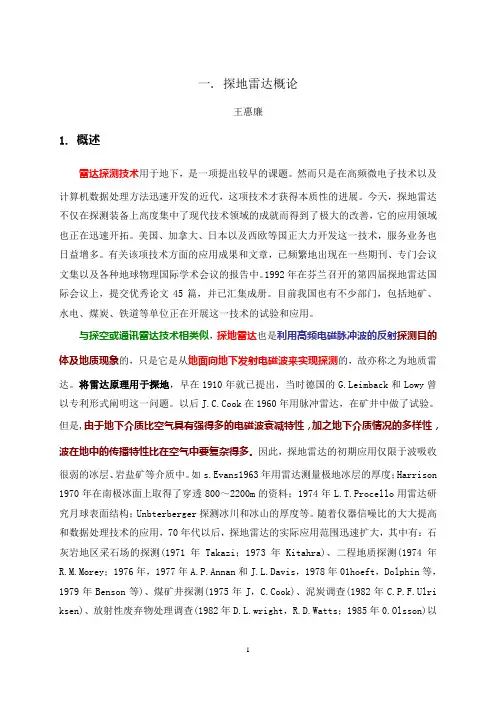

1 一. 探地雷达概论
王惠廉
1. 概述
雷达探测技术用于地下，是一项提出较早的课题。然而只是在高频微电子技术以及计算机数据处理方法迅速开发的近代，这项技术才获得本质性的进展。今天，探地雷达不仅在探测装备上高度集中了现代技术领域的成就而得到了极大的改善，它的应用领域也正在迅速开拓。美国、加拿大、日本以及西欧等国正大力开发这一技术，服务业务也日益增多。有关该项技术方面的应用成果和文章，已频繁地出现在一些期刊、专门会议文集以及各种地球物理国际学术会议的报告中。1992年在芬兰召开的第四届探地雷达国际会议上，提交优秀论文45篇，并已汇集成册。目前我国也有不少部门，包括地矿、水电、煤炭、铁道等单位正在开展这一技术的试验和应用。
