双电源电路的工作原理

mos双电源切换电路

MOS双电源切换电路是一种利用金属氧化物半导体场效应管（MOSFET）实现电源切换的电路。它通常用于在主电源失效时自动切换到备用电源，保证系统的连续供电。

该电路的基本原理是通过控制MOSFET的导通和截止来实现电源的切换。当主电源正常时，主MOSFET导通，备用MOSFET截止，电流从主电源供应给负载。而当主电源失效时，主MOSFET截止，备用MOSFET导通，电流则从备用电源供应给负载。通过及时监测主电源状态，可在主电源失效时快速切换到备用电源，保证系统的可靠性。

具体的电路设计还需要考虑到一些其他因素，例如电源的输入电压范围、过压和欠压保护、过流保护等。此外，还需要根据系统的具体要求选择合适的MOSFET以及相应的驱动电路。

总之，MOS双电源切换电路是一种常用的电源备份方案，可以在主电源失效时实现自动切换，并确保系统的连续供电。

双电源转换开关结构拆解

是一种常见的电气设备，它通过两个不同的电源输入来切换电路的工作状态，从而实现电路的可靠性和稳定性。这种开关结构在各种电子设备中应用广泛，如UPS电源、变频器等。为了更深入地了解双电源转换开关的工作原理和结构特点，本文将对其进行详细的解析。

首先，双电源转换开关通常由输入端、输出端、开关电路和控制电路等部分组成。其中，输入端主要包括两个电源输入端口，通常为主电源和备用电源。输出端则是连接到电路中的负载部分，控制电路用于监控输入端电源的状态，并根据需要切换电路工作状态。开关电路则负责将输入端电源切换到输出端。

在实际的应用中，双电源转换开关通常会采用一些特殊的元器件来实现电源的切换和保护。比如，采用电磁继电器或晶体管等元件来实现开关功能，采用保险丝或过流保护器来实现对电路的保护。这些元件的选择和设计将直接影响到电路的性能和可靠性。

双电源转换开关的工作原理可以简单描述为：当主电源正常供电时，控制电路将主电源接通到输出端，此时备用电源处于断开状态；当主电源发生故障或中断时，控制电路会迅速将备用电源接通到输出端，以保证电路的正常工作。在实际的操作中，双电源转换开关还可以根据用户的需求进行手动或自动切换。 双电源转换开关的结构拆解是为了更深入地了解其内部构造和工作原理，以便更好地进行故障诊断和维护。一般来说，我们可以先拆解控制电路部分，查看电路板上的元件和连接线路是否正常；然后拆解开关电路部分，检查开关元件的工作状态和连接情况；最后，检查输入端和输出端的连接线路以及相关的保护元件。

在拆解双电源转换开关的过程中，需要注意一些安全性问题。比如，在操作过程中需要断开电源，并使用绝缘工具进行操作，以免触电事故的发生；同时，还需要注意保护电路板和元件，避免在拆解的过程中造成损坏。另外，在拆解完成后，还需要仔细检查各个部分的连接是否正确，以免在安装时发生错误。

通过对双电源转换开关的结构拆解和分析，我们可以更好地了解其内部构造和工作原理，为后续的故障排查和维护工作提供参考。同时，也可以帮助我们更好地选择和设计电源开关，以提高电路的可靠性和稳定性。希望本文能对读者对双电源转换开关有更深入的了解和认识。

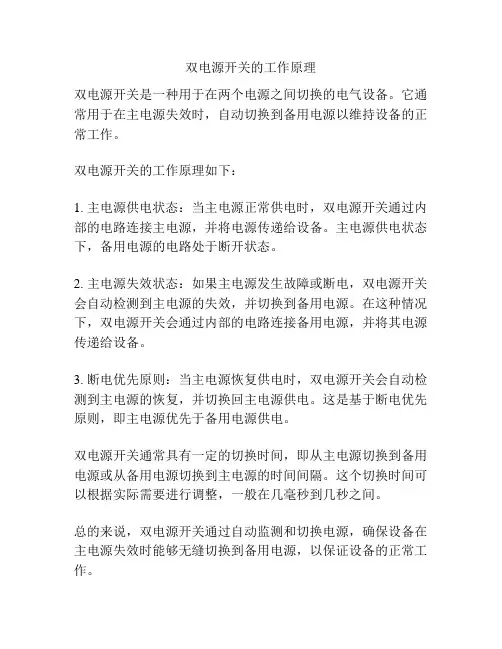

双电源开关的工作原理

双电源开关是一种用于在两个电源之间切换的电气设备。它通常用于在主电源失效时，自动切换到备用电源以维持设备的正常工作。

双电源开关的工作原理如下：

1. 主电源供电状态：当主电源正常供电时，双电源开关通过内部的电路连接主电源，并将电源传递给设备。主电源供电状态下，备用电源的电路处于断开状态。

2. 主电源失效状态：如果主电源发生故障或断电，双电源开关会自动检测到主电源的失效，并切换到备用电源。在这种情况下，双电源开关会通过内部的电路连接备用电源，并将其电源传递给设备。

3. 断电优先原则：当主电源恢复供电时，双电源开关会自动检测到主电源的恢复，并切换回主电源供电。这是基于断电优先原则，即主电源优先于备用电源供电。

双电源开关通常具有一定的切换时间，即从主电源切换到备用电源或从备用电源切换到主电源的时间间隔。这个切换时间可以根据实际需要进行调整，一般在几毫秒到几秒之间。

总的来说，双电源开关通过自动监测和切换电源，确保设备在主电源失效时能够无缝切换到备用电源，以保证设备的正常工作。

高中物理电路双电源问题

在高中物理的电路章节里，双电源问题是个相当有挑战性的部分。很多同学一听到“双电源”，可能脑袋里就像打了浆糊一样，感觉眼前一片雾霾。不过别担心，今天我们就用最简单的语言，把这块内容捋顺了，让大家轻松搞懂这个难点！

1. 双电源电路的基本概念

1.1 双电源是什么？

双电源电路，顾名思义，就是在一个电路中有两个电源。你可以把它想象成两个“电池兄弟”，它们一起在电路里“工作”，给电路提供电能。一个电源可能是干电池，另一个则可能是蓄电池，它们的电压和电流可以不一样。

1.2 双电源电路的作用

你可能会问，为什么电路里要用两个电源呢？其实，这样的电路有很多实际应用。例如，在一些复杂的电子设备中，两个电源可以提供不同的电压和电流，满足不同部分的需要。就像你家里的冰箱和电视机，都需要不同的电压来正常工作。

2. 双电源电路的分析步骤

2.1 确定电源和电路结构

首先，你得弄清楚电路的结构。你需要知道电源的电压是多少、各个电源怎么连在一起、各个电阻的阻值等。就像解谜游戏一样，你要先搞清楚“谜底”是什么，才能找到“线索”。

2.2 应用基尔霍夫定律

基尔霍夫定律是处理这种电路问题的“利器”。它分为两个部分：

基尔霍夫电流定律（KCL）：这个定律告诉你，在电路的任何一个节点，进入节点的电流总和等于离开节点的电流总和。你可以把它想象成一个交通规则，车辆进出一个十字路口的数量必须一样。

基尔霍夫电压定律（KVL）：这个定律说的是，在一个闭合回路中，各个电压源和电阻的电压降之和等于零。就像是做一个完整的回路，一圈走下来，所有的“账”都要清楚。

3. 具体的例子分析

3.1 例题讲解

假设有一个电路，包含两个电源，分别是电源E1和E2，还有三个电阻R1、R2和R3。电源E1与R1串联，然后与电源E2并联，再与R2、R3串联形成一个大回路。这个电路看起来复杂得很，但咱们一步一步来。

1. 确定电流方向：假设电流从E1出来，流经R1，再流向E2和其他电阻。这样，我们就有了电流的方向。
