mpeg2的参数

MPEG标准

MPEG标准主要有以下五个，MPEG-1、MPEG-2、MPEG-4、MPEG-7及MPEG-21等。该专家组建于1988年，专门负责为CD建立视频和音频标准，而成员都是为视频、音频及系统领域的技术专家。及后，他们成功将声音和影像的记录脱离了传统的模拟方式，建立了ISO/IEC1172 压缩编码标准，并制定出MPEG-格式，令视听传播方面进入了数码化时代。因此，大家现时泛指的MPEG-X版本，就是由 ISO(International Organization for Standardization)所制定而发布的视频、音频、数据的压缩标准。

MPEG标准的视频压缩编码技术主要利用了具有运动补偿的帧间压缩编码技术以减小时间冗余度，利用DCT技术以减小图像的空间冗余度，利用熵编码则在信息表示方面减小了统计冗余度。这几种技术的综合运用，大大增强了压缩性能。

MPEG-1

MPEG-1标准于1992年正式出版，标准的编号为ISO/IEC11172，其标题为“码率约为1.5Mb/s用于数字存贮媒体活动图像及其伴音的编码”。

MPEG-1层1 数字盒式录音带

MPEG-1层2 DAB,VCD,DVD

MPEG-1层3 Internet,MP3音乐

MPEG-2

MPEG-2标准于1994年公布，包括编号为13818-1系统部分、编号为13818-2的视频部分、编号为13818-3的音频部分及编号为13818-4的符合性测试部分。

MPEG-2编码标准希望囊括数字电视、图像通信各领域的编码标准，MPEG-2按压缩比大小的不同分成五个档次(profile)，每一个档次又按图像清晰度的不同分成四种图像格式，或称为级别(level)。五个档次四种级别共有20种组合，但实际应用中有些组合不太可能出现，较常用的是11种组合。这11种组合分别应用在不同的场合，如MP@ML(主档次与主级别)用在具有演播室质量标准清晰度电视SDTV中，美国HDTV大联盟采用MP@HL(主档次及高级别)。

关于MPEG-2传送流的PSI信息的讨论

2002-6-25 10:19:08 前锋数字公司 岳 翔 四川省有线广播电视台 刘

晓 阅读249次

MPEG-2是运动图像专家组的缩写（Moving Picture Expert Group）成立于1998年以建

立活动图像及相应音频的编码标准。实际上，MPEG是一个标准系列。有MPEG1、MPEG2、M

PEG4和MPEG7。

MPEG-2目前分为9个部分，1990年成立了ATM视频编码专家组与MPEG一起开发适用

于ATM传输的视频编码联合标准。两个工作组主要在9个部分的ISO/IEC 13818国际标准中第

一和第二两个部分进行合作，即：MPEG-2的ITU-T Rec﹒H﹒220，ISO/IEC DIS 13818-1系

统和ITU-T Rec﹒H﹒262，ISO/IEC DIS 13818-2视频。其他部分在不同的阶段完成，有一个

已经取消。ISO/IEC 13818-3是音频；ISO/IEC DIS 13818-4符合测试；ISO/IEC DTR 13818-

5软件模拟；ISO/IEC DIS 13818-6 DSM-CC扩展的完全软件实现；ISO/IEC DIS 13818-9系

统解码的实时接口扩展。第一部分解决多个视频、音频和数据基本码流的组合问题。产生两种码

流：节目码流和传送码流，用于不同的相应环境。节目码流类似于MPEG-1系统复用，是由打包

的基本码流组合而成，用于误码相对较小的环境。节目码流的包可变也相对较长。传送包将时基

相互独立的打包的基本码流组合成单一的码流。适用于误码相对较多的环境，传送包长188拜特。

在第二部分视频中，按清晰度将图像分为4个等级，按使用的工具和方法不同分为5种处理类型，

普通清晰度数字电视使用主类和主级MP@ML。用于演播室编辑用的4：2：2P@ML已通过，合

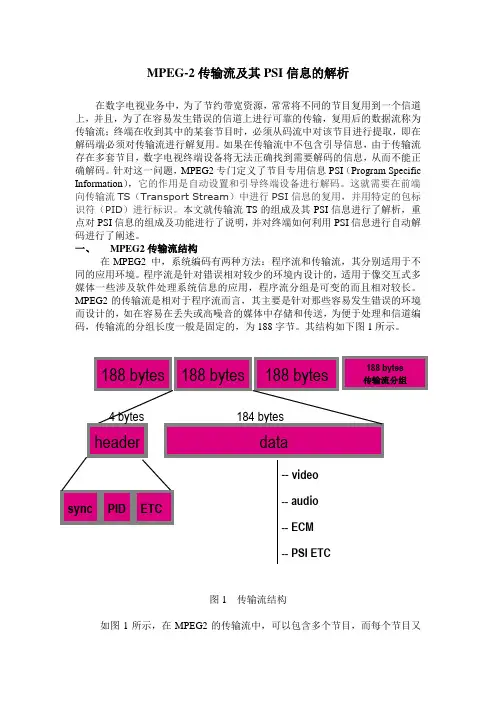

MPEG-2传输流及其PSI信息的解析

在数字电视业务中，为了节约带宽资源，常常将不同的节目复用到一个信道上，并且，为了在容易发生错误的信道上进行可靠的传输，复用后的数据流称为传输流；终端在收到其中的某套节目时，必须从码流中对该节目进行提取，即在解码端必须对传输流进行解复用。如果在传输流中不包含引导信息，由于传输流存在多套节目，数字电视终端设备将无法正确找到需要解码的信息，从而不能正确解码。针对这一问题，MPEG2专门定义了节目专用信息PSI（Program Specific

Information），它的作用是自动设置和引导终端设备进行解码。这就需要在前端向传输流TS（Transport Stream）中进行PSI信息的复用，并用特定的包标识符（PID）进行标识。本文就传输流TS的组成及其PSI信息进行了解析，重点对PSI信息的组成及功能进行了说明，并对终端如何利用PSI信息进行自动解码进行了阐述。

一、 MPEG2传输流结构

在MPEG2 中，系统编码有两种方法：程序流和传输流，其分别适用于不同的应用环境。程序流是针对错误相对较少的环境内设计的，适用于像交互式多媒体一些涉及软件处理系统信息的应用，程序流分组是可变的而且相对较长。MPEG2的传输流是相对于程序流而言，其主要是针对那些容易发生错误的环境而设计的，如在容易在丢失或高噪音的媒体中存储和传送，为便于处理和信道编码，传输流的分组长度一般是固定的，为188字节。其结构如下图1所示。

图1 传输流结构

如图1所示，在MPEG2的传输流中，可以包含多个节目，而每个节目又188 bytes 188 bytes 188 bytes

data header 4 bytes 184 bytes

sync PID ETC -- video

-- audio

-- ECM

-- PSI ETC 188 bytes

传输流分组 是由多个基本码流（如视频、音频、数据等）组成，基本码流、PSI信息及其他控制数据都被打成固定长度的包分组，这些数据流分组的区分都是通过PID（packet ID）来区分的。传输流的实例可如图2表示。

MPEG标准简介

介绍MPEG编码标准的发展过程，简要介绍MPEG-1、MPEG-2、MPEG-4、MPEG-7、MPEG-21等几个标准的基本特点和应用。MPEG是国际标准化组织下的MPEG活动图像专家组（Moving

Picture Experts Group)，于1988年成立，是一个为数字视频、音频之制定压缩标准的组织。

MPEG组织最初得到的授权是制定用于“活动图像”编码的各种标准，随后扩充为“及其伴随的音频”及其组合编码。后来针对不同的应用需求，解除了“用于数字存储媒体”的限制，成为现在制定“活动图像和音频编码”标准的组织。目前为止，在视频压缩领域MPEG成为最热也是应用最多的压缩技术。随着互联网和宽带的发展，MPEG技术越来越多的在各个领域得到应用。

MPEG的任务是开发运动图像及其声音的数字编码标准，目前已提出MPEG-1、MPEG-2、MPEG-4、MPEG-7和MPEG-21标准。

MPEG-1：数字电视标准，1992年正式发布。

MPEG-2：数字电视标准。

MPEG-3：已于1992年7月合并到高清晰度电视(High-Definition TV，HDTV)工作组。

MPEG-4：多媒体应用标准(1999年发布)。

MPEG-7：多媒体内容描述接口标准(正在研究)。

1、MPEG-1标准及其应用

MPEG-1标准于1993年8月公布，是针对1.5Mbps以下数据传输率的数字存储媒质运动图像及其伴音编码的国际标准。它提供的重要特性包括基于帧的视频随机访问，通过压缩比特流的快进/快退搜索，视频的倒放，以及压缩比特流的可编辑性。

MPEG1用于在CD—ROM上存储同步和彩色运动视频信号。可优化为中等分辨率，并在其优化模式下，采用所谓的标准交换格式（SIF）。MPEG1现已成为常规视频标准的一个子集，该子集称为CPB流。基本的MPEG-1视频压缩技术基于宏快结构、运动补偿和宏块的有条件倒填。MPEG1对色差分量采用4∶1∶1的二次采样率。MPEG1旨在达到VRC质量，其视频压缩率为26∶1。基本的混合DPCM/DCTMPEG-1解码器和编码器的结构如图所示：
