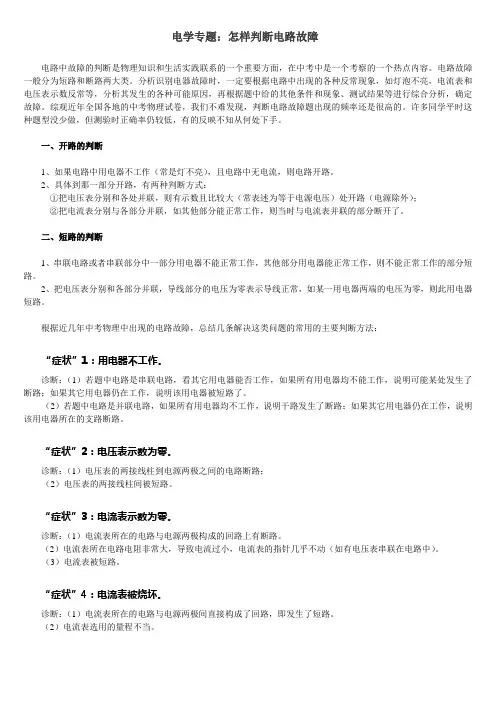

1 电路故障分析
一、串联电路中的故障分析：（以电路中两盏为例子）
①闭合开关发现只有一盏灯亮。
故障分析：既然有灯亮，说明电路是通路的，那盏不亮的灯可能被短路了。
【例1】如图当闭合开关时，L1亮，L2不亮。电压表和电流表均有示数。故障可能原因是（ ）
A. L1短路 B.L2短路 C.L1断路 D.L2断路
【变式1】如上图，当闭合开关时，L1不亮，L2亮。电压表无示数，电流表有示数。故障可能原因是（ ）
A. L1短路 B.L2短路 C.L1断路 D.L2断路
【变式2】如上图，当闭合开关时，L1不亮，L2亮。电路中可能存在的故障原因和两表示数的情况可能是( )
A.L1短路，电压表有示数，电流表无示数 B.L1短路 ，电压表无示数，电流表有示数
C.L2短路，两表都无示数 D.L2短路，两表都有示数
②开始时两盏灯都亮，一段时间后发现两盏都不亮。
故障分析：既然所有灯都不亮了，说明电路中存在断路现象。即此时电路是开路的。
常用判断方法：用电压表依次测试某段两端，有读数或者无读数，以此判断故障的原因。
电压表有读数：说明有电流通过电压表，此时连接电压表的电路应该是通路的。
电压表无读数：说明没有电流通过电压表，此时连接电压表的电路是开路的。
【例2】图6所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是Uad=6v,
Uab=0, Ubc=0, Ucd=6V, 该电路的故障可能是（ ）
A、开关S接触不良； B、灯L1断路；
C、灯L2短路； D、灯L2的灯丝断了
总结：
1.串联电路中如果有一盏灯亮，另外一盏灯不亮。说明这个电路可能发生了短路现象，谁不亮谁短路。
2.串联电路中如果所有灯都不亮，说明电路可能中发生了开路现象。

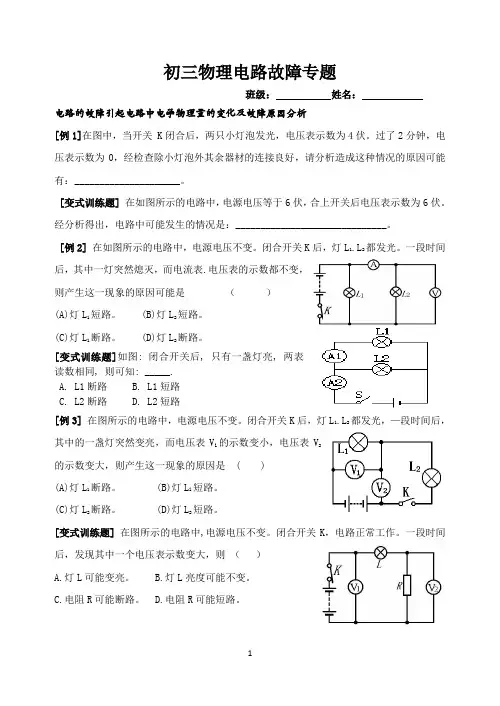

二、并联电路中的故障分析：（以电路中两盏为例子）
①闭合开关发现只有一盏灯亮。
故障分析：既然有一灯亮，说明这一灯亮的电路是通路的，那盏不亮的灯一定是开路。（因为如果短路，会烧坏电源所有灯都不亮了）
【例3】如图所示电路中，电源电压不变，闭合开关S后，L1，L2都发光，一段时间后，其中一灯突然熄灭，而电流表电压表的示数都不变，产生这现象的原因是：（ ）
A、灯L1短路； B、灯L2短路；
C、灯L1开路； D、灯L2开路。
【变式】如图所示电路中，电源电压保持不变，当开关S闭合后，电路正常工作。一段时间后，其中一盏灯突然熄灭，两只电表中一只电表示数变小，另一只电表示数不变。出现这种现象的可能原因是：（ ）
A．L1开路 B．L2开路 C．L1短路 D．L2短路
②并联两灯都不亮的情况比较复杂在这里就不做详细的研究了。
总结：并联一灯亮一灯不亮，是开路（因为如果短路，会烧坏电源所有灯都不亮了）
选择优胜，选择未来
2 练习（一）
1、 如图1是测定小灯泡两端的电压和通过小灯泡的电流的电路图。如果某同学在操作的过程中对两只电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S后（ ）
A.电流表、电压表均损坏； B.电流表损坏，电压表示数为零；
C.电流表有示数，电压表示数为零； D.电流表示数为零，电压表有示数。
2、如图2所示，下列说法正确的是 （ ）
A.电流表的连接是正确的； B.电压表的连接是正确的；
C.两表的连接都是错误的； D.电流表将会被烧坏。
3、如图3所示，两只电灯L1和L2并联在电路中，当S1和S2都闭合时，电路中可能出现
A.电流表被烧坏； B.电压表被烧坏； （ ）
C.两只灯会被烧坏； D.两只灯都能发光。
4、如图4所示，开关闭合后两灯均不亮，电流表无示数，电压表示数等于电源电压，则电路发生的故障是 （ ）
A.电源接线接触不良； B.电流表损坏，断路，其他元件完好；
C.灯L1发生灯丝烧断； D.灯L2发生短路，其他元件完好。
5、如图5所示为某同学做实验时的错误电路图，当闭合开关后将 （ ）
A.电压表指针有明显偏转； B.电压表一定烧坏；
C.灯泡L的灯丝烧坏； D.电源损坏。
6、如图6所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是Uad=6v, Uab=0, Ubc=0, Ucd=6V, 则该电路的故障可能是 （ ）
A.开关S接触不良； B.灯L1断路； C.灯L2短路； D.灯L2的灯丝断了。
7、如图7所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是Uad=6v, Uab=6V, Ubc=0, Ucd=0, 则该电路的故障可能是 （ ）
A.开关S接触不良； B.灯L1断路； C.灯L2短路； D.灯L2的灯丝断了。
8、如图8所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是Uab=0, Ubc=6V, 则该电路的故障可能是
（ ）
A.开关S接触不良； B.灯L1断路； C.灯L2短路； D.灯L2的灯丝断了。
9、如图9所示的电路中，若开关S闭合后，灯L1、L2均不亮。某同学用一根导线去查找电路故障，当他用导线连接L1两端时，两灯仍不亮；用导线连接L2两端时，L1亮、L2不亮。由此可以断定 （ ）
A.灯L1断路； B.灯L2断路； C.灯L1短路； D.灯L2短路。
选择优胜，选择未来
3
练习（二）
1．在图1所示的电路中，电源电压等于6V，合上开关后电压表示数为6V。经分析得出，电路中可能发生的情况是：____。
图 1 图2 图3
2．在如图2所示的电路中，电源电压不变。闭合开关K后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（ ）
A.灯L1短路 B.灯L2短路 C.灯L1断路 D.灯L2断路
3．在图3所示的电路中，电源电压不变。闭合开关K后，灯L1、L2都发光，—段时间后，其中的一盏灯突然变亮，而电压表Vl的示数变小，电压表V2的示数变大，则产生这一现象的原因是 ( )
A.灯L1断路。 B.灯Ll短路。 C.灯L2断路。 D.灯L2短路。
4．小明按如图甲所示的电路进行实验，当开关闭合后，V1和V2的指针位置完全一样，如图乙所示，造成这一现象的原因是( )
第4题图 图5 图6
A.可能Ｌ1开路 B.可能Ｌ2短路
C.可能 V1和V2所选量程不相同，Ｌ1短路 D.可能 V1和V2所选量程不相同，电路各处完好
5．图5是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数．则故障原因可能是（ ）
A.L1断路 B.L1短路 C.L2断路 D.L2短路
6．图6所示的电路中，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表V的示数为6V，产生这一现象的原因可能是（ ）
A.灯L1处短路 B.灯L2处短路 C.灯L1处断路 D.灯L2处断路
7．下图所示，当开关S闭合时，发现电流表指针偏转，电压表指针不动。该电路的故障可能是（ ）
A.灯L2的接线短路 B.灯L1的接线短路 C.灯L1的灯丝断了 D.灯L2的灯丝断了
