三防胶使用注意事项

三防胶可以用在哪些地方？有什么作用？施工需要注意哪些？

三防胶又称为线路保护胶或者涂覆胶，主要用在电器零部件的保护，达到延长使用寿命的特点，从而可以提高电器使用安全性和可靠性能。在施工的时候仅需要涂覆40到60微米的厚度即可达到防潮、防盐雾、绝缘的性能。那么，三防胶可以用在哪些地方？施工需要注意哪些？

三防胶可以用在哪些地方

三防胶可以用在电脑控制板的零部件中，可以达到良好的防水性能和防潮性能。可以保护电脑控制板中的零部件防腐蚀、防霉菌入侵导致电线短路、出现故障。

用在工业控制板中，可能起到抗紫外线、防污染、耐气候变化的特性，即使在恶劣的环境中也能隔离线路、避免线路受到腐蚀，保障电器正常运作。

用在用在汽车电子装置中，可以保证汽车长期可靠的基本要求，能够延长电子系统的使用寿命和安全。 三防胶施工注意事项

1、三防胶在施工的时候比较方便，因为是单组份胶粘剂，施工在电器元器件中可以形成保护层，能够释放温度周期性变化造成的压力，延长电器使用寿命和安全指数。 2、在施工的时候需要注意，只需要薄薄一层即可达到相应的效果，如果涂覆层较厚，会影响电器零部件释放热能，反而会增加安全隐患，降低防阻燃性能。

关于三防胶的相关内容就是以上这些，因为三防胶属于电器用胶，所以无论是采购或者施工的时候都严格按照施工要求，这样才能发挥其性能。如果三防胶质量不达标，或者购买三无产品，则会增加安全隐患，质量没有保障，所以为了安全起见，一定要和有产品质量保证的企业合作，专注三防胶的研究，提供定制化的三防胶应用解决方案，用途广泛，能应用于新能源、军工、医疗、航空、船舶、电子、汽车、仪器、电源、高铁等行业领域。

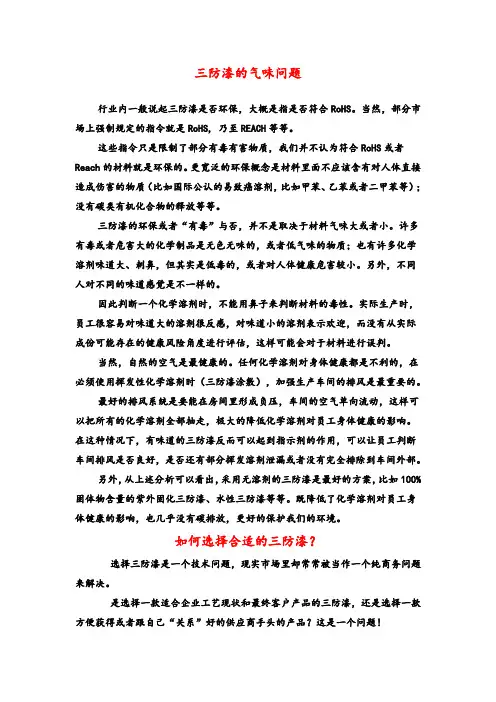

三防漆的气味问题

行业内一般说起三防漆是否环保，大概是指是否符合RoHS。当然，部分市场上强制规定的指令就是RoHS, 乃至REACH等等。

这些指令只是限制了部分有毒有害物质，我们并不认为符合RoHS或者Reach的材料就是环保的。更宽泛的环保概念是材料里面不应该含有对人体直接造成伤害的物质（比如国际公认的易致癌溶剂，比如甲苯、乙苯或者二甲苯等）；没有碳类有机化合物的释放等等。

三防漆的环保或者“有毒”与否，并不是取决于材料气味大或者小。许多有毒或者危害大的化学制品是无色无味的，或者低气味的物质；也有许多化学溶剂味道大、刺鼻，但其实是低毒的，或者对人体健康危害较小。另外，不同人对不同的味道感觉是不一样的。

因此判断一个化学溶剂时，不能用鼻子来判断材料的毒性。实际生产时，员工很容易对味道大的溶剂很反感，对味道小的溶剂表示欢迎，而没有从实际成份可能存在的健康风险角度进行评估，这样可能会对于材料进行误判。

当然，自然的空气是最健康的。任何化学溶剂对身体健康都是不利的，在必须使用挥发性化学溶剂时（三防漆涂敷），加强生产车间的排风是最重要的。

最好的排风系统是要能在房间里形成负压，车间的空气单向流动，这样可以把所有的化学溶剂全部抽走，极大的降低化学溶剂对员工身体健康的影响。在这种情况下，有味道的三防漆反而可以起到指示剂的作用，可以让员工判断车间排风是否良好，是否还有部分挥发溶剂泄漏或者没有完全排除到车间外部。 另外，从上述分析可以看出，采用无溶剂的三防漆是最好的方案，比如100%固体物含量的紫外固化三防漆、水性三防漆等等。既降低了化学溶剂对员工身体健康的影响，也几乎没有碳排放，更好的保护我们的环境。

如何选择合适的三防漆？

选择三防漆是一个技术问题，现实市场里却常常被当作一个纯商务问题来解决。

是选择一款适合企业工艺现状和最终客户产品的三防漆，还是选择一款方便获得或者跟自己“关系”好的供应商手头的产品？这是一个问题！

涂覆工艺（三防漆可采用喷涂、刷涂或浸漆的工艺进行涂覆）

注意事项：

●线路板的清洗

线路板在被涂三防漆前应彻底清洁表面的灰土、油污及杂质等，并保持线路的干燥。这

是为了确保膜层的性能以及确保膜层对基材有足够的粘附力。

1、浸涂

线路板应该以垂直或者接近垂直的角度浸入三防漆中（插件或者开关不应该浸入的三防漆当中，除非这些零件已经被很好的密封保护）。

浸涂件浸入胶液内2-5 秒钟，当观察到三防漆中的气泡开始消散时，就可以把线路板以非常缓慢的速度从三防漆中提出。提出后线路板要悬空在三防漆槽或滴盘的上方，使三防漆自然滴落，直到大部份三防漆脱离表面。

在溶剂挥发完成后（即表干），板材应放在干燥通风的橱室中凉干或进行其它的加热处理。

2、刷涂

操作时要采用高质量的毛刷，这样不会导致刷毛和刷印遗留在线路板上，从面避免了线路板及元器件遭到破坏。

将胶液倒入容器内，然后用毛刷粘适当胶液对线路板进行工艺均匀施工，按所需厚度进行涂刷次数。

刷涂完成之后，将线路板放在干燥通风的橱室内凉干或进行其它的加热处理。涂胶完毕，表面固化即可组装或包装。若上两遍胶，需待第一遍胶指干后进行。

检查浸涂件表面情况，未上胶者刷涂补胶

3、喷涂

喷涂方式上胶使用时如若喷涂非常薄的情况下建议使用普通空压气体加喷枪即可将液体适当倒入喷枪罐体内，密封后直接进行喷涂使用。

操作时需要选择适合当前粘度的喷嘴及喷涂的压力，为了确保涂层渗透到元器件的底部及任何联结位的边缘位置，喷涂应从各个角度平稳喷射。

双层涂覆：

三防漆的保护性能在通常情况下与漆膜的厚度有关。再加上基材污染，电子元器件的表面张

力过大都会导致三防漆的漆膜产生极小的针孔，从而达不到最佳的保护效果。通常情况下，

如果线路板表面清洁干净，并且涂覆操作控制得很恰当，则不需要双层涂覆。双层涂覆能更

好、更强的保护线路板及电子元器件免受恶劣环境的腐蚀与破坏，因第二次涂覆能够有效的

覆盖第一层涂层产生的针孔，从而也增加了保护膜的厚度。如果要选择二次涂覆时，第二次

三防漆使用有哪些注意事项

当今电子设备的关键要求是产品的可靠性，使用三防漆可以用很低的成本解决这个问题。为了使得三防漆发挥优秀的性能，操作工艺非常重要。以下就详细介绍一下三防漆的操作工艺。

一、三防漆涂覆作业温度应不低于16度及相对湿度应控制在百分之85的条件下进行，pcb线路板作为复合材料会吸潮，如不去潮，三防漆保护效果达不到理想的防护可能线路板三防漆会发白，预干、真空干燥可去除大部分湿气。

二、三防漆的保护性能在通常情况下与漆膜的厚度有关。再加上基材污染，电子元器件的表面张力过大都会导致三防漆的漆膜产生极小的针孔，从而达不到最佳的保护效果。通常情况下，如果线路板表面清洁干净，并且涂覆操作控制得很恰当，则不需要双层涂覆。双层涂覆能更好、更强的保护线路板及电子元器件免受恶劣环境的腐蚀与破坏，因第二次涂覆能够有效的覆盖第一层涂层产生的针孔，从而也增加了保护膜的厚度。如果要选择二次涂覆时，第二次涂覆的时间要在第一次涂覆完成之后15分钟内（即表干）进行，以保证两层涂膜之间具有良好的结合力。

三、膜层的厚度：膜层的厚度取决于应用方法。稀释剂的加入量大，胶的粘度低，涂胶的厚度薄；反之，胶的粘度高，涂胶的厚度厚。

四、在往PCB线路板上涂三防漆时，一般连接器、软件插座、开关、散热器、散热区域、插板区域等是不允许有涂覆材料的, 建议使用可撕性防焊胶遮盖。

五、如果修复已经涂覆的器件，只需将焊接电烙铁直接接触涂层就可去掉该元器件，装上新的元器件后，再将该区域用刷子或溶剂清洗干净，然后干燥，重新用涂料涂覆好。也可使用我司专用的三防漆清洗剂。

注意事项

1） 如果希望得到较厚的涂层，最好通过涂两层较薄的涂层来获得—且要求必须在第一层完全晾干后才允许涂上第二层。

2）在往PCB上涂涂料时，一般连接器、软件插座、开关、散热器、散热区域、插板区域等是不允许有涂覆材料的, 建议使用可撕性防焊胶遮盖。奥斯邦120可撕性阻焊胶可用于三防漆涂覆时遮盖，可起到临时性保护线路板无需刷涂的部分。
