变频控制柜操作说明

变频控制柜使用说明

一、产品概述

变频控制柜是一种可以实现电动机频率调速的电气设备。它可以通过改变电机输入的电频和电压来控制电机的转速，从而实现对机械设备的精确控制。变频控制柜广泛应用于电力、石化、冶金、制药、建筑、纺织、电子等行业的各种机械设备。

二、安装及调试

1.变频控制柜的安装应该由专业技术人员进行，确保设备的安全运行。

2.安装时应注意避免与其他电子设备发生干扰，要选择合适的位置进行安装，并保持良好的通风。

3.安装完成后，检查各接线是否牢固可靠，并进行电气连线的接地。

三、使用方法

1.接通电源：将变频控制柜的电源插头插入电源插座，然后打开变频控制柜的主电源开关，此时变频控制柜将开始启动。

2.设置参数：使用控制柜上的按钮和数字显示屏设置变频控制柜的运行参数。

a.通过控制柜上的方向键调整电机的运行方向，确保电机按照所需的方向旋转。

b.通过控制柜上的旋钮调整电机的转速。

c.通过数字显示屏设置电机运行的频率，也可以选择其他控制模式。 3.运行控制：在完成参数设置后，按下启动按钮，电机将开始运行。可以通过变频控制柜上的停止按钮随时停止电机的运行。

四、注意事项

1.使用之前，请读取变频控制柜的产品说明书，了解产品的安全操作规程。

2.变频控制柜的操作必须由专业人员进行，不得擅自改动操作参数。

3.使用过程中要注意防止水、火及其它有害气体进入控制柜内部，以免引发故障。

5.不得将变频控制柜暴露在高温、高压、高湿等恶劣环境中，以免对设备造成损坏。

6.变频控制柜的维护应由专业人员进行，定期检查电气系统和冷却系统，并进行必要的清洁和维修。

五、故障排除

1.如发现变频控制柜无法启动，请检查电源是否正常，是否插入电源插座，主电源开关是否打开，是否有输入电压等问题。

2.如发现电机无法运行，请检查电机运行的方向设置是否正确，转速设置是否正常，是否有异常报警等问题。

3.如发现变频控制柜散热不良，可能导致过载保护或设备过热，请停止使用，并检查冷却系统是否正常，散热器是否清洁等问题。

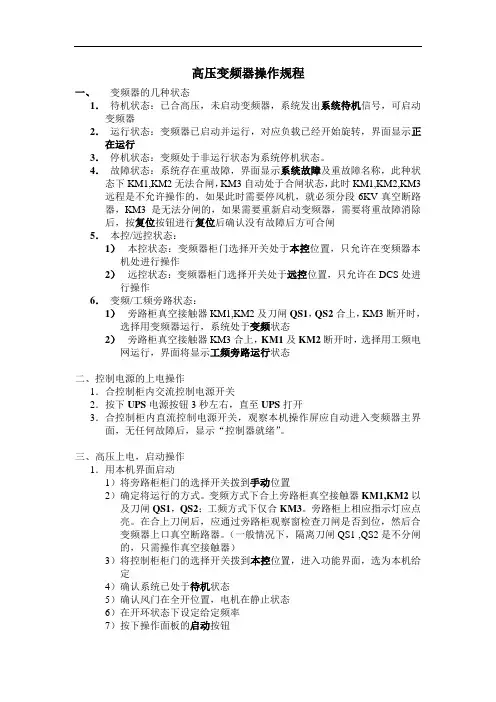

高压变频器操作规程

一、 变频器的几种状态

1． 待机状态：已合高压，未启动变频器，系统发出系统待机信号，可启动变频器

2． 运行状态：变频器已启动并运行，对应负载已经开始旋转，界面显示正在运行

3． 停机状态：变频处于非运行状态为系统停机状态。

4． 故障状态：系统存在重故障，界面显示系统故障及重故障名称，此种状态下KM1,KM2无法合闸，KM3自动处于合闸状态，此时KM1,KM2,KM3远程是不允许操作的，如果此时需要停风机，就必须分段6KV真空断路器，KM3是无法分闸的，如果需要重新启动变频器，需要将重故障消除后，按复位按钮进行复位后确认没有故障后方可合闸

5． 本控/远控状态：

1） 本控状态：变频器柜门选择开关处于本控位置，只允许在变频器本机处进行操作

2） 远控状态：变频器柜门选择开关处于远控位置，只允许在DCS处进行操作

6． 变频/工频旁路状态：

1） 旁路柜真空接触器KM1,KM2及刀闸QS1，QS2合上，KM3断开时，选择用变频器运行，系统处于变频状态

2） 旁路柜真空接触器KM3合上，KM1及KM2断开时，选择用工频电网运行，界面将显示工频旁路运行状态

二、控制电源的上电操作

1．合控制柜内交流控制电源开关

2．按下UPS电源按钮3秒左右，直至UPS打开

3．合控制柜内直流控制电源开关，观察本机操作屏应自动进入变频器主界面，无任何故障后，显示“控制器就绪”。

三、高压上电，启动操作

1．用本机界面启动

1）将旁路柜柜门的选择开关拨到手动位置

2）确定将运行的方式。变频方式下合上旁路柜真空接触器KM1,KM2以及刀闸QS1，QS2；工频方式下仅合KM3。旁路柜上相应指示灯应点亮。在合上刀闸后，应通过旁路柜观察窗检查刀闸是否到位，然后合变频器上口真空断路器。（一般情况下，隔离刀闸QS1 ,QS2是不分闸的，只需操作真空接触器）

3）将控制柜柜门的选择开关拨到本控位置，进入功能界面，选为本机给定

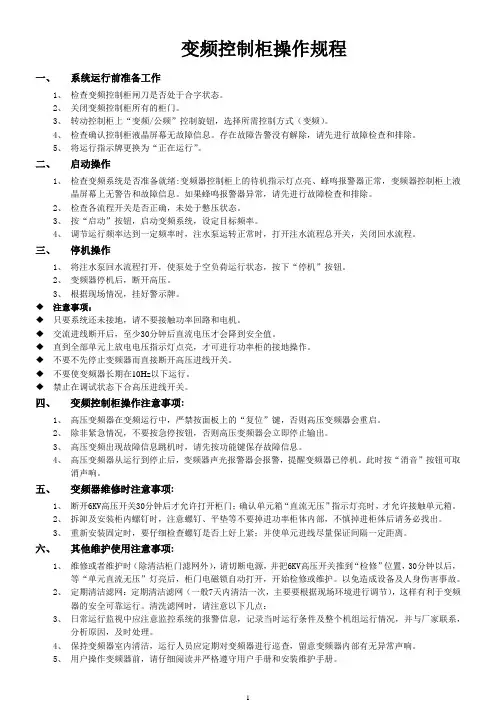

1 变频控制柜操作规程

一、 系统运行前准备工作

1、 检查变频控制柜闸刀是否处于合字状态。

2、 关闭变频控制柜所有的柜门。

3、 转动控制柜上“变频/公频”控制旋钮，选择所需控制方式（变频）。

4、 检查确认控制柜液晶屏幕无故障信息。存在故障告警没有解除，请先进行故障检查和排除。

5、 将运行指示牌更换为“正在运行”。

二、 启动操作

1、 检查变频系统是否准备就绪:变频器控制柜上的待机指示灯点亮、蜂鸣报警器正常，变频器控制柜上液晶屏幕上无警告和故障信息。如果蜂鸣报警器异常，请先进行故障检查和排除。

2、 检查各流程开关是否正确，未处于憋压状态。

3、 按“启动”按钮，启动变频系统，设定目标频率。

4、 调节运行频率达到一定频率时，注水泵运转正常时，打开注水流程总开关，关闭回水流程。

三、 停机操作

1、 将注水泵回水流程打开，使泵处于空负荷运行状态，按下“停机”按钮。

2、 变频器停机后，断开高压。

3、 根据现场情况，挂好警示牌。

 注意事项：

 只要系统还未接地，请不要接触功率回路和电机。

 交流进线断开后，至少30分钟后直流电压才会降到安全值。

 直到全部单元上放电电压指示灯点亮，才可进行功率柜的接地操作。

 不要不先停止变频器而直接断开高压进线开关。

 不要使变频器长期在10Hz以下运行。

 禁止在调试状态下合高压进线开关。

四、 变频控制柜操作注意事项:

1、 高压变频器在变频运行中，严禁按面板上的“复位”键，否则高压变频器会重启。

2、 除非紧急情况，不要按急停按钮，否则高压变频器会立即停止输出。

3、 高压变频出现故障信息跳机时，请先按功能键保存故障信息。

4、 高压变频器从运行到停止后，变频器声光报警器会报警，提醒变频器已停机。此时按“消音”按钮可取消声响。

五、 变频器维修时注意事项:

1、 断开6KV高压开关30分钟后才允许打开柜门；确认单元箱“直流无压”指示灯亮时，才允许接触单元箱。

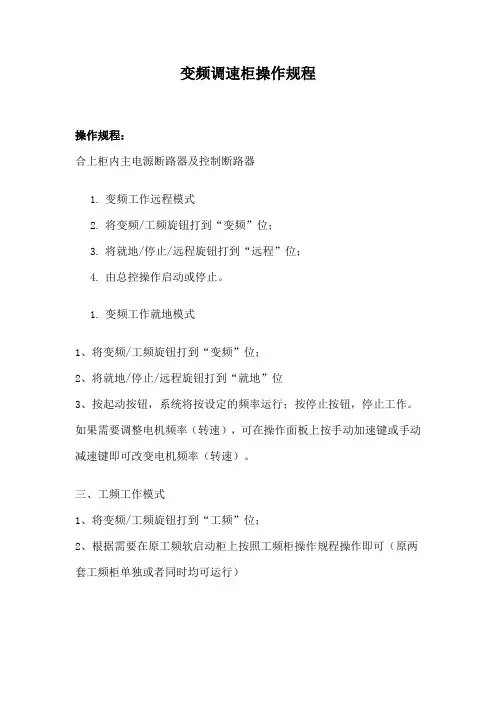

变频调速柜操作规程

操作规程：

合上柜内主电源断路器及控制断路器

1. 变频工作远程模式

2. 将变频/工频旋钮打到“变频”位；

3. 将就地/停止/远程旋钮打到“远程”位；

4. 由总控操作启动或停止。

1. 变频工作就地模式

1、将变频/工频旋钮打到“变频”位；

2、将就地/停止/远程旋钮打到“就地”位

3、按起动按钮，系统将按设定的频率运行；按停止按钮，停止工作。如果需要调整电机频率（转速），可在操作面板上按手动加速键或手动减速键即可改变电机频率（转速）。

三、工频工作模式

1、将变频/工频旋钮打到“工频”位；

2、根据需要在原工频软启动柜上按照工频柜操作规程操作即可（原两套工频柜单独或者同时均可运行） 四、系统故障处理方法

运行中可能出现的故障及处理方法

1. 当出现故障时变频器将会作出相应的故障代码E0**，并自动停机报警；

2. 电机出现电机过湿、漏水等绝缘故障时，湿度报警器报警并停机。变频器显示障代码E015。

3. 当变频器出现故障后，应先按停止按钮，使系统停机，并及时请技术人员来处理，在故障排除后，可按变频器面板上的STOP键，或重新给变频器送电，使其复位便可。不论是工频或者变频运行模式，变频柜主电源和控制电源开关必须合上。
