桥梁施工技术培训

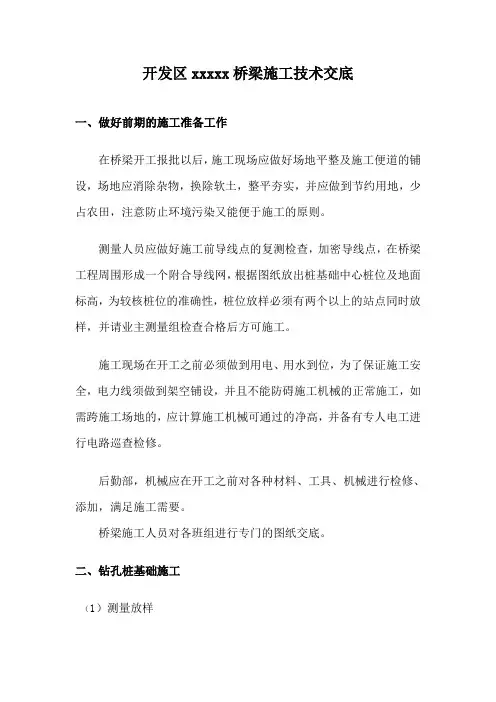

开发区xxxxx桥梁施工技术交底

一、做好前期的施工准备工作

在桥梁开工报批以后，施工现场应做好场地平整及施工便道的铺设，场地应消除杂物，换除软土，整平夯实，并应做到节约用地，少占农田，注意防止环境污染又能便于施工的原则。

测量人员应做好施工前导线点的复测检查，加密导线点，在桥梁工程周围形成一个附合导线网，根据图纸放出桩基础中心桩位及地面标高，为较核桩位的准确性，桩位放样必须有两个以上的站点同时放样，并请业主测量组检查合格后方可施工。

施工现场在开工之前必须做到用电、用水到位，为了保证施工安全，电力线须做到架空铺设，并且不能防碍施工机械的正常施工，如需跨施工场地的，应计算施工机械可通过的净高，并备有专人电工进行电路巡查检修。

后勤部，机械应在开工之前对各种材料、工具、机械进行检修、添加，满足施工需要。

桥梁施工人员对各班组进行专门的图纸交底。

二、钻孔桩基础施工

（1）测量放样

桩基施工前，现场技术人员应认真符合图纸，确保每根桩基桩径﹑桩长施工与图纸一致。测量负责人员需用全站仪放出桩基的中心线，定出桩孔准确位置根据桩的轴线位置。引出每个桩位十字中心线，中心线两端点用小钉钉牢于附近的木桩上，然后按照设计图纸放出砼护壁外径灰线，并请测量监理工程师复核后方可施工。

（2）埋设护筒

护筒采用5mm厚A3钢板制作，护筒内径应大于桩径20～40cm，基底应为粘土，护筒顶端应高出地面0.3m，并且高出地下水位2m以上，护筒的平面位置偏差不大于20mm，护筒与桩轴线的垂直偏差不大于1%。

（3）固孔

固孔采用钻机原位造浆法,若泥浆质量不能满足要求时,可以加入粘土或膨润土进行改善。钻孔泥浆应始终高出地下水位或地表水位1.0-1.5m，胶泥应用清水彻底拌和成悬浮体，使之能在灌注混凝土时及施工完成保持钻孔的稳定。在地面或最低冲刷线以下部分，护筒应在灌注混凝土后及时拨除。

（4）钻孔施工

桥梁工程是铁路（高铁）、公路建设中的重要组成部分。施工测量在桥梁建设过程中起着十分重要的作用。随着现代科学技术的发展桥梁的结构形式不断变革，技术含量越来越高；测量工作也应随科技的发展而相应变化。

控制网建立和布设形式

目前公司在建项目类型多样，有铁路、公路、地铁、城市轨道、地方引水工程等。铁路项目和多数公路项目采用GPS布网控制，也有一些项目受条件限制采用导线布网控制。除个别长大桥梁和特殊设计桥梁以外，一般项目中的桥梁的控制都纳入了全线的精测加密网中。

建网时遵守先整体后局部的工作程序，应将设计院控制点全部纳入精测网或加密网中，对设计破坏或缺失的控制点应要求设计院补埋重测。在建立控制网时，既要考虑三角网、三角锁本身的精度（即图形强度），还要考虑施工的需要。所以在布网之前应对桥梁的设计方案、施工方法、场地便道布置、桥址地形、周围环境条件、水文地质情况，以及精度要求等方面进行分析和研究。可以事先在奥维地形图中拟定布网方案，再到现场选定定位。

长大桥梁或个别特殊设计桥梁应独立建网，编写《桥梁施工测量技术方案》。根据桥梁的长度、结构类型、仪器的等级，合理选择控制网等级和精度；选择有利的三角网进行布设控制。

桥梁三角网一般应满足下列要求：

三角网的布设应满足控制网精度和观测条件的要求。首级网可为测角网、测边网或三角网，亦可根据需要增设插入点或精密导线点，作为次级控制点。三角形网的求距角不宜小于30°，困难情况不宜小于25°。岸上基线边应与桥中线近于垂直，其长度宜为桥轴线度的0.7倍，困难时不应小于桥轴线长度的0.5倍。

1、桥梁三角网的基本图形的选择：

2、三角网的控制点必须能控制全桥（主跨）及相关的重要附属工程；

3、桥轴线一般是控制网中的一条边；

4、所有控制点必须选定在开阔、安全、稳固和便于引点的地方；

5、控制网图形应有足够的图形强度和满足一定的精度；以确保引点和墩台定位的精度；

6、有长大引桥或个别特殊桥梁的三角网宜采用分级控制，根据工程进展情况，分阶段逐级布网；所布设的三角网应与设计院或加密点一同联测，保证全桥连接的整体性。

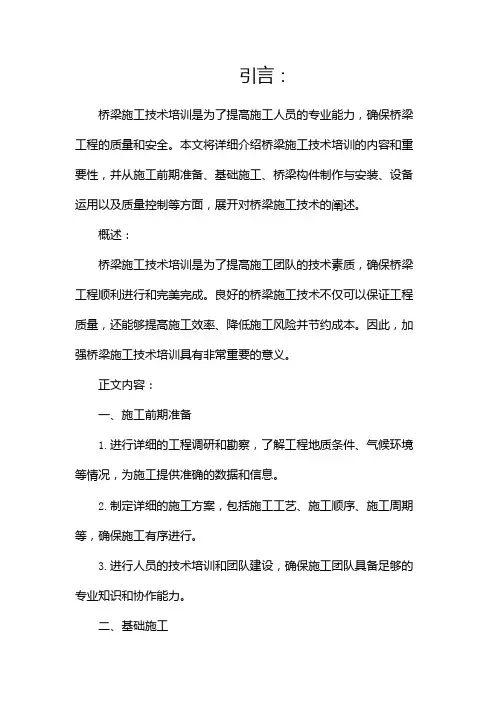

引言：

桥梁施工技术培训是为了提高施工人员的专业能力，确保桥梁工程的质量和安全。本文将详细介绍桥梁施工技术培训的内容和重要性，并从施工前期准备、基础施工、桥梁构件制作与安装、设备运用以及质量控制等方面，展开对桥梁施工技术的阐述。

概述：

桥梁施工技术培训是为了提高施工团队的技术素质，确保桥梁工程顺利进行和完美完成。良好的桥梁施工技术不仅可以保证工程质量，还能够提高施工效率、降低施工风险并节约成本。因此，加强桥梁施工技术培训具有非常重要的意义。

正文内容：

一、施工前期准备

1.进行详细的工程调研和勘察，了解工程地质条件、气候环境等情况，为施工提供准确的数据和信息。

2.制定详细的施工方案，包括施工工艺、施工顺序、施工周期等，确保施工有序进行。

3.进行人员的技术培训和团队建设，确保施工团队具备足够的专业知识和协作能力。

二、基础施工 1.进行桥梁基础的测量和布线，包括桩基的打桩和地基的处理，确保桥梁的稳定和安全。

2.进行基础的土方开挖和回填工作，合理安排土石方的运输和堆放，确保施工进度和质量。

3.根据设计要求施工桥台和桥墩，包括钢筋的制作和安装、混凝土的浇筑和养护等，确保桥梁的承重能力和稳定性。

三、桥梁构件制作与安装

1.根据桥梁设计方案，制作预制桥梁构件，包括梁体、支座、伸缩缝等，保证其尺寸和质量符合要求。

2.编制详细的构件安装方案，包括吊装顺序和方法，保证安装过程中的安全性和稳定性。

3.进行桥梁构件的吊装和安装，包括吊车的操作、索具的选择和使用等，确保构件安装准确无误。

四、设备运用

1.合理选择和使用施工所需的机械设备，包括起重机械、混凝土搅拌站、钢筋加工设备等，提高施工效率和质量。

2.保证设备的维修和保养工作，及时检查和更换设备的磨损部件，确保设备的正常运行和安全使用。

五、质量控制 1.建立严格的质量控制体系，包括质量检验标准、检测仪器以及抽检和样品鉴定等，确保施工过程中的质量可控。

《铁路桥梁施工技术规范》JTG T3651-2024培训

铁路桥梁施工技术规范 JTG T3651-2024

培训文档

1. 介绍

根据最新的技术规范 JTG T3651-2024，本培训文档旨在为铁路桥梁施工提供专业的指导，确保施工质量，提高工程效率，保障人员安全，符合我国铁路建设的发展需求。

2. 培训内容

2.1 总则

- 掌握铁路桥梁工程的定义、分类、及施工原则。

- 理解并执行国家及行业相关法律法规、标准、规范。

2.2 术语与符号

- 学习并使用规范中的专业术语和符号。

- 明确各术语和符号的含义及其在施工中的应用。

2.3 材料与设备

- 了解并选择合适的桥梁建筑材料。

- 掌握桥梁施工设备的使用及维护。

2.4 设计与施工

- 学习桥梁设计的基本要求，包括结构设计、抗震设计等。

- 掌握施工准备、基础施工、墩台施工、梁体施工、桥面系施工及附属结构施工等关键环节。

2.5 施工监理与质量控制

- 理解监理的角色和职责，包括施工过程的监督和质量控制。

- 学习使用质量控制的方法和工具，确保工程质量。

2.6 安全、健康与环境管理

- 遵守施工现场的安全规定，预防安全事故的发生。

- 掌握施工现场的环境保护措施，减少对环境的影响。

2.7 施工组织与管理

- 学习施工组织设计的基本内容，包括施工方案、进度计划、资源配置等。

- 掌握施工项目管理的方法，提高项目执行效率。

3. 培训方法

- 理论培训：通过讲解、案例分析等方式，使学员掌握铁路桥梁施工的基本知识和技能。

- 实践操作：通过实地考察、模拟操作等方式，让学员亲身体验并掌握施工技能。

4. 培训时间与地点

- 培训时间：根据实际情况安排。

- 培训地点：培训中心或施工现场。

5. 培训考核

- 培训结束时，将对学员进行理论知识测试和实际操作考核。

- 考核通过者将获得相关培训证书。

6. 附录

- 提供相关法律法规、标准、规范的复印件，以便学员查阅。
