电力变压器高压试验及其故障处理措施

电力科技　２０１３年第２１期１科技创新与应用　变压器高压试验方法及故障处理　

何海川　郭培恒　耿坤　（青海省电力公司检修公司变电运检中心，青海西宁８１００００）　摘要：随着电网覆盖范围的不断扩大，电力变压器的数量也呈不断增加的趋势。变压器作为电力系统的重要组成部分，承担着电　力传输的重要任务，可以称之为电力系统的“心脏”。在对千家Ｚ－？进行供电的过程中，电能都需要流经变压器再进入到千家万户，　从而保证人们对电能的正常使用。所以电力变压器作为电力系统安全运行的重要保障设备，需要具有较高的可靠性和连续性。文中　对电力变压器高压试验的条件和方法、故障和处理进行了分析，并进一步对强化高压试验的安全措施进行了具体的阐述。　关键词：变压器；高压试验；方法；技术分析　前言　随着经济水平的提高，人们的物质文化生活水平有了较大的改　善，人们在对电能利用过程中已不仅仅满足于正常的照明需要，电　能成为人们生产和生活中所不可或缺的重要资源，对经济的发展及　社会的进步起着积极的作用。在这种情况下人们对电能的质量和供　电的连续性提出了更高的要求，要想保证供电的可靠性和连续性，　则需要保证电力变压器的安全运行，变压器性能的判定无法用肉眼　观察，所以需要对其进行高压试验，从而保证及早的发现问题，并及　时的对问题进行处理，从而提高变压器运行时的经济效益。　１电力变压器高压试验的条件、方法　１．１变压器高压试验的条件　为了有效的保证高压试验流程的堆满性和精确性，则需要在高　压试验中，尽量对高压试验中的工行条件进行提取，所以在电力变　压器进行高压试验时则需要满足以下基本条件：　一是保护试验室周围的环境符合试验的要求，同时对于环境温　度则要控制在一２０％和４０℃之间；二是试验室中空气温度为２５～３０℃　时，应将相对湿度控制在８５％以下；三是在地面电力变压器的试验　室安装中，则需要对试验室的环境进行严格的控制，以有效的避免　气体、污垢和化学性积尘等对绝缘性能的影响；四是进行电力变压　器高压试验时，需要有足够的保护电阻来保护电压升高过程所需要　的电阻，一旦在试验过程中超过规定的高压时，则变压器不能进行　断合；五是进行变压器试验过程中，需要保护额定容量和电压在严　格的控制水平内，同时还要保证其具有良好的散热。　１．２变压器高压试验的方法　电力变压器高压试验的方法为：　一是在进行引线的连接时要严格按照电力变压器接线的原理　图进行，在与控制箱进行接地时，要对其安全性和可靠性予以保证；　二是为了确保高压试验的稳定进行，需要在试验前对各接线的接触　点进行检查，确保接触的良好性，同时还要对控制箱内的调压器进　行检查，确认其已归零；三是在接通电力变压器的电源时，当绿色指　示灯亮时可以启动按钮，但红色指示灯亮时则要等待升压；四是在　进行升压过程中，试验人员握住调压器的手柄进地顺时针的匀速旋　转，使升压缓慢进行，同时对于仪表的指示变化及运转情况要密切　观察；五是一旦高压试验完成，则迅速按下停止按钮，并切断所连接　的电力变压器电源，同时去除连接的引线。　２高压试验变压器的故障及处理　２．１试验设备组成及工作原理　ＹＤ—ＱＳＢ（ＪＺ）高压试验变压器是对高压设备进行试验交、直流　耐压的专用仪器。该仪器由控制箱、高压试验变压器（升压变压器）、　连接导线组成。其工作原理为：将控制箱、高压试验变压器用连接导　线按正确的方式连接上，将手轮调回零位，接通电源，控制箱面板绿　灯指示亮，表示电源接通。按下起动按钮，红灯亮，绿灯灭，表示试品　已接通，可以升压。转动调压器手轮，均匀而较快地升压，同时从控　制箱指示仪表读取所升高电压数据，并记录所升高电压的稳定时　间。　２．２故障现象　此仪器所表现出来的故障显示控制箱高电压指示仪表指示不　正常，但在返厂修理过后一段时间内则一切正常，但后来又出现该　种故障，在故障发生时，从外观上看还看不出来有什么异常的地方，　一切显示都正常。　２．３仪器检查及原因分析　控制箱内的控制回路升压正常，输入、输出正常；连接导线用万　用表欧姆档测试，也显示正常；因此判断可能是高压试验变压器故　障。其高压试验变压器有３个同心线圈——原边线圈、高压输出线　圈、仪表专用线圈。工作时，控制箱内电压回路接通后，通过自耦调　压器的调节，使高压试验变压器的原边线圈与高压输出线圈的比例　关系不变，而其匝数远远小于高压输出线圈，故从仪表上可读取升　压值。将试验变压器拆开后检查发现，变压器原边线圈、高压输出线　圈均无异常，而仪表专用线圈有明显的过热痕迹，因此判断为仪表　专用线圈烧毁。检查仪表线圈，其所使用导线为０．３ｒａｍ。分析烧毁原　因，应该是由于线圈芯线的截面积较小，载负荷能力差，致使在仪器　升压工作过程中当泄漏电流较大时，将线圈烧毁。　２．４处理措施　根据实际情况，采取的办法只能是更换仪表线圈。更换仪表线　圈，在较洁净的房间内，将铁心硅钢片一一拆开，然后将原边线圈、　高压输出线圈依次取下；测量好仪表线圈的原绕制成型的数据，然　后将已烧毁的仪表线圈取下，选用截面积较大、载负荷能力较高的　０．４５ｒａｍ的漆包线，按原来的仪表线圈匝数及装配外型尺寸重新绕　制。绕制完成后浸漆、干燥。开始装配，将修好的仪器进行空载试验、　带负荷试验，显示正常；与另外的一套仪器升压试验比较，结果良　好，达到了工况要求。　３强化高压试验的安全技术措施　３．１准备工作是进行高压试验前必须做好的工作。需要根据相　关的规程拟定好试验方案，同时，在试验的四周设备好安全网，并挂　上标示牌，标明“止步，高压危险”等字样。同时派专人对安全网的地　方进行看管，避免外人入内。　３．２在进行高压试验时，需要至少二个人才能进行，同时还要设　置有经验的人员为试验负责人，从而保证试验过程中的安全。　３＿３在进行高压试验前，需要试验负责人对参加试验的每一名　工作人员进行详细的分工，告知其在试验过程中所负责的工作应该　注意的各事项。　３．４对于高压试验的进行，则需要有明确的分工，熟悉试验周　围的环境，对于试验过程中应该遵循的标准和制度都要十分清楚，　只有各项工作都布置妥当才能进行试验。　３．５试验设备的容量，仪表的量程必须在试验前考虑合适，仪　表的转换开关、插头和调压器及滑杆的转动方向，必须判明且正确　无误。　３．６因试验需要而断开设备与外部的连线时，拆前应做好标　记，以免恢复时接线错误。　３．７试验设备和被试验设备的金属外壳均应接地，高压试验引　线应尽量缩短，截面应足够大；高压回路对安全网，设备外壳墙壁等　地电位物体应有足够的安全距离，以防发生放电。　３－８高压试验一般由较低一级的试验人员负责接线，之后由试　验负责人负责检查。经检查确认无误后，令全部试验工作人员撤到　安全网之外后发出“各就各位”的命令，方可认为试验预备工作全部　完成。　４结束语　目前为了有效的保证变压器使用过程中的各项性能都能达到　可靠、稳定性，对电力变压器进行高压试验的项目则越来越多，所以　在试验过程中，要保证试验条件、方法和内容的合理性，并对试验过　程中的安全设计加以重视，以保证高压试验的Ｊｌ￣，Ｎ进行。　参考文献　［１】陈文大．电力变压器高压试验探讨『Ｊ］．机电信息，２０１２（６）．　［２］施建华，金海敏．浅析变压器试验问题与故障处理　．广东科技，　２０１１．１０（２０）．　

影响变压器试验的主要因素及故障分析

摘要：对于变压器而言，通过进行电气试验的工作，在一定程度上可以保证变压器在电网运行过程中的安全系数和运行的状态，同时对于变压器的安装和维修人员生命安全也能提供相应的保障。但是对于变压器，在电气试验的过程中，整个过程是比较繁琐的，对于试验人员自身的操作和技术水平以及环境因素等要求较高，同时在进行实际试验时，如果操作存在不合理，不仅会导致变压器的正常使用受到影响，同时也会出现比较严重的安全隐患问题，所以在对变压器进行试验的过程中，要对影响因素做出全面分析，采取合理措施进行科学有效的解决，保证电网建设工作的顺利进行。

关键词：变压器试验;主要因素;故障

1分析影响变压器试验的因素

1.1由于电阻测量不准确

对于变压器而言，在电气试验的过程中，电阻测量是一个十分重要的组成内容，然而导致电阻测量不准确和误差较大的因素种类比较多，例如接线方式出现错误和试验电流不稳定和计量设备准确度较低等原因，所以在对变压器进行试验的过程中，要做好设备调试工作，根据正确的流程进行操作，提高电阻测量过程中的精准性。

1.2由于试验操作人员自身的责任意识淡薄

在对变压器进行电气试验中，试验操作人员自身责任意识会直接关系到试验结果是否准确，在完成试验后操作人员要对变压器试验数据和操作步骤进行准确记录，为下一次试验提供参考。如果试验操作人员记录不准确，或者是在细节上存在遗漏，会导致下一次试验结果出现偏差，对于变压器试验性能会带来不利影响。

2分析变压器试验故障问题

2.1变压器绝缘缺陷问题

作为重要电力设施，电力变压器对绝缘等级要求较高，通常又包含内部绝缘与外部绝缘之分，而在高压试验结果中，变压器的绝缘缺陷往往较多发生，绝缘试验中通常会用吸收比、极化指数等指标衡量电力变压器绝缘状况，若指标发生异常，则表明变压器绝缘阻值达不到固定要求，以至于设备可靠性较差。由经验可知，高压试验结果中绝缘指标的降低往往有如下原因：一是绝缘电阻检测操作不规范，由于试验人员不能够正确使用绝缘检测仪器，或者是不良的绝缘检测环境，再者是连接线支撑物不能保证完全绝缘，上述问题均可造成绝缘试验的失败，以至于出现错误的绝缘检测数据；二是变压器本体确有绝缘问题，具体表现为套管绝缘老化、污损、绕组短接等，这也是绝缘缺陷的主要原因，而且会对变压器安全构成较大威胁。所以，在变压器实际试验工作中，应严格监督绝缘检测过程，并对其结果予以有效分析，确定变压器绝缘薄弱点，掌握变压器实际绝缘状况，如此变压器的运行才能更加的稳定。

配电变压器预防性试验中常见问题及故障处理方法

摘要：当前，国家推行了“双碳”战略，强制国标GB20052-2020《配电变压器能效限定值及能效等级》的颁布实施，在全国一系列绿色安全、节能提效举措的新形势下，清洁能源发电的投资和建设将快速提升，终端用能电气化水平将快速提高。考虑到新能源发电系统具有随机性、间歇性和波动性的特征，系统需要占用调节资源多，且新能源大规模并网引入大量的电力电子设备。相较于传统电力系统，新型电力系统在电网安全稳定、可靠持续供电、绿色环保和运营维护等方面对电网设备特别是变压器产品质量和可靠运行提出了重大挑战。作为电网的枢纽和输配电的核心通用设备，配电变压器担负着电能转换的任务，在各类工商业、城乡居民生活供电以及公共基础设施建设等领域得到广泛应用，其安全可靠运行钳制了电力的传输和消纳，重要性不言而喻。

关键词：预防性试验；变压器试验问题；故障处理方法

引言

维护配电变压器运行的安稳性，既可以提升电力传输的稳定性，也可以为用户使用不同电力资源提供安全优质保障。受各方面因素制约，变压器故障类型也会有所不同，相关人员需要及时给予有效解决，以保证其运行的正常性。配电变压器日常运行和企业电能质量及用户电能质量均有直接关系，需要选取合理维护方式确保其安稳运行，使其作用得到充分发挥。

1预防性试验中变压器试验问题及故障

1.1接触不良

接触不良在变压器故障中比较常见，变压器中的元件、设备较多，若存在接触不良的现象，可能导致各种故障状态。例如，如果线路接触不良，变压器将无法正常工作，电力运输的效果也会受到影响；在安装变压器的过程中，开关的安装不当会导致其接触不良，极易引起短路、断开等问题；在变压器的运行过程中，如果外部环境中的灰尘、杂物进入变压器内部，则很容易由于物理、化学反应的影响而发生接触不良。变压器如果出现接触不良，虽然不会在短期内对变压器的工作带来较多的影响，但小的问题会随着时间的推移逐步发展成更加严重的故障，最终导致变压器失效或者损坏。

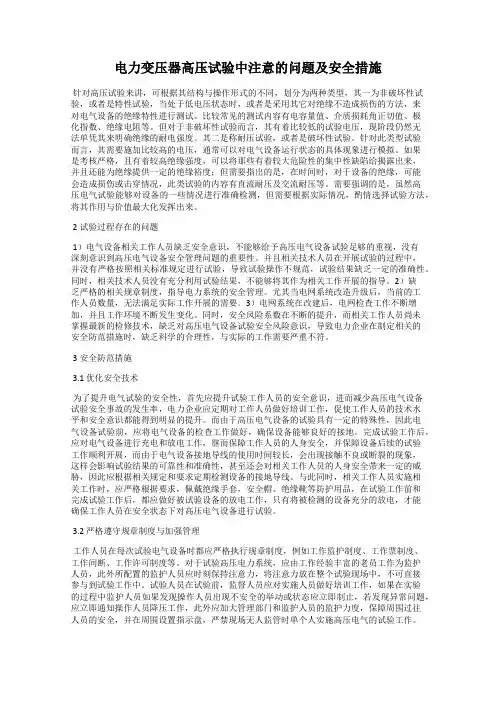

电力变压器高压试验中注意的问题及安全措施

针对高压试验来讲，可根据其结构与操作形式的不同，划分为两种类型，其一为非破坏性试验，或者是特性试验，当处于低电压状态时，或者是采用其它对绝缘不造成损伤的方法，来对电气设备的绝缘特性进行测试。比较常见的测试内容有电容量值、介质损耗角正切值、极化指数、绝缘电阻等。但对于非破坏性试验而言，其有着比较低的试验电压，现阶段仍然无法单凭其来明确绝缘的耐电强度。其二是称耐压试验，或者是破坏性试验。针对此类型试验而言，其需要施加比较高的电压，通常可以对电气设备运行状态的具体现象进行模拟。如果是考核严格，且有着较高绝缘强度，可以将那些有着较大危险性的集中性缺陷给揭露出来，并且还能为绝缘提供一定的绝缘裕度；但需要指出的是，在时间时，对于设备的绝缘，可能会造成损伤或击穿情况，此类试验的内容有直流耐压及交流耐压等。需要强调的是，虽然高压电气试验能够对设备的一些情况进行准确检测，但需要根据实际情况，酌情选择试验方法，将其作用与价值最大化发挥出来。

2试验过程存在的问题

1）电气设备相关工作人员缺乏安全意识，不能够给予高压电气设备试验足够的重视，没有深刻意识到高压电气设备安全管理问题的重要性。并且相关技术人员在开展试验的过程中，并没有严格按照相关标准规定进行试验，导致试验操作不规范，试验结果缺乏一定的准确性。同时，相关技术人员没有充分利用试验结果，不能够将其作为相关工作开展的指导。2）缺乏严格的相关规章制度，指导电力系统的安全管理。尤其当电网系统改造升级后，当前的工作人员数量，无法满足实际工作开展的需要。3）电网系统在改建后，电网检查工作不断增加，并且工作环境不断发生变化。同时，安全风险系数在不断的提升，而相关工作人员尚未掌握最新的检修技术，缺乏对高压电气设备试验安全风险意识，导致电力企业在制定相关的安全防范措施时，缺乏科学的合理性，与实际的工作需要严重不符。

3安全防范措施
