1. 引言
焊接是金属加工领域中常见的连接工艺之一。在工业生产和建筑领域中，焊接被广泛应用于连接不同材料或相同材料的构件。钢板的焊接是常见的焊接应用之一。在钢结构制造中，焊接是保证结构强度和稳定性的关键环节。本文将重点讨论10mm壁厚钢板的坡口对接焊缝，并分析其标准要求、问题及建议。
2. 标准要求
在焊接领域，标准化是保证焊缝质量和连接强度的基础。对于10mm壁厚钢板坡口对接焊缝，一般需要遵循以下标准要求：
2.1 焊接工艺标准
针对10mm壁厚钢板的焊接，应选用合适的焊接方法和工艺参数。常见的焊接方法包括手工电弧焊、气体保护焊、埋弧焊等。在选择焊接方法时，要考虑到焊缝的强度、均匀性以及焊接效率等因素。还应根据实际工作环境选择合适的焊接材料和气体保护。
2.2 坡口准备标准
对于10mm壁厚钢板的坡口对接焊缝，坡口的准备非常关键。通常情况下，坡口的几何形状和尺寸应符合相关标准规定。常见的坡口形状有V型坡口、X型坡口等，其中V型坡口是较常用的。坡口的尺寸和角度也需要根据具体焊接要求进行合理设计。
3. 常见问题及解决建议
在焊接10mm壁厚钢板的坡口对接焊缝过程中，常见问题如下：
3.1 焊缝质量不达标
焊缝质量是衡量焊接连接质量的重要指标之一。对于焊接10mm壁厚钢板的坡口对接焊缝，焊缝应达到一定的强度和密度要求。如出现焊缝抽丝、裂纹或未完全焊透等问题，将会影响焊缝质量和连接强度。建议在焊接过程中加强操作技能和控制焊接参数，保证焊缝质量。
3.2 坡口形状不合理
对于10mm壁厚钢板的坡口对接焊缝，坡口形状的合理设计对焊接效果至关重要。坡口形状不合理将会增加焊接应力集中和焊接变形的风险。建议在坡口设计中采用V型坡口，同时合理调整坡口尺寸和角度，以提高焊缝强度和焊接工艺性能。
4. 个人观点和理解
从事多年的焊接工作，我对10mm壁厚钢板坡口对接焊缝的标准要求有了深入的理解。在实际操作中，我发现焊接工艺的合理选择和坡口准备的严格执行对焊接质量至关重要。不仅需要根据具体要求选择合适的焊接方法和材料，还应对焊缝形状和尺寸进行合理设计和控制。在操作过程中，我也遇到了一些常见问题，但通过不断总结和改进，取得了较为满意的焊接效果。

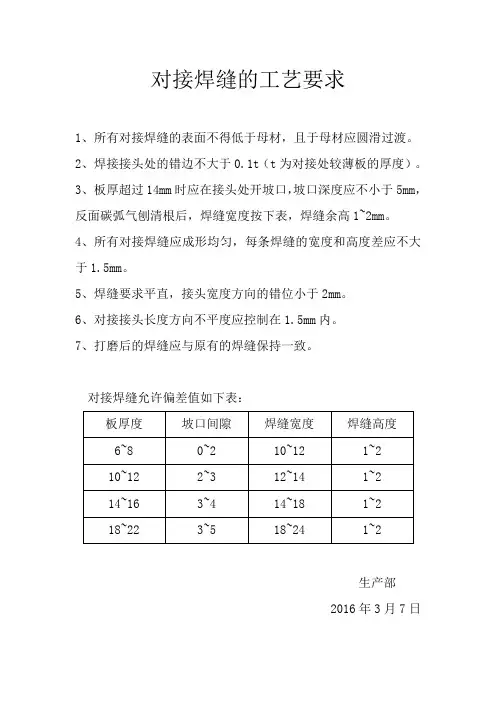

对接焊缝的工艺要求
1、所有对接焊缝的表面不得低于母材，且于母材应圆滑过渡。
2、焊接接头处的错边不大于0.1t（t为对接处较薄板的厚度）。
3、板厚超过14mm时应在接头处开坡口，坡口深度应不小于5mm，反面碳弧气刨清根后，焊缝宽度按下表，焊缝余高1~2mm。
4、所有对接焊缝应成形均匀，每条焊缝的宽度和高度差应不大于1.5mm。
5、焊缝要求平直，接头宽度方向的错位小于2mm。
6、对接接头长度方向不平度应控制在1.5mm内。
7、打磨后的焊缝应与原有的焊缝保持一致。
对接焊缝允许偏差值如下表：
板厚度 坡口间隙 焊缝宽度 焊缝高度
6~8 0~2 10~12 1~2
10~12 2~3 12~14 1~2
14~16 3~4 14~18 1~2
18~22 3~5 18~24 1~2
生产部
2016年3月7日 H型钢的组立工艺要求
1、组立前应详细核对所使用的材料尺寸。
2、点焊尺寸、焊点之间的距离应均匀，焊点大小不可超过要求的焊角高度（t*75%，t为腹板厚度）。
3、控制好变截面腹板对接缝隙处的平面度。
4、翼板对接焊缝与腹板对接焊缝处应平直。
5、翼板对接焊缝与腹板对接焊缝的距离应符合验收规范的要求（<200）。
6、腹板中心偏移控制在2.0mm内。
7、腹板平面度控制在3.0mm内。
8、严格控制H型钢组装后的垂直度（b/100且不大于3.0mm，b为翼板宽度）。
生产部
2016年3月7日
机械矫正工艺要求
1、必须严格控制翼缘板的垂直度。
2、当机械矫正无法进行时，应采取有效方式保证连接处的垂直度。
3、整改后的构件不能有明显的外观缺陷。
4、严格控制装配前构件整体的弯曲、扭曲、保证装配尺寸有足够的余量。
5、翼缘矫正超标时应采用其他方式，如锤击修正到合乎要求。
生产部
2016年3月7日
法兰板加工标准要求
1、宽度、长度允许偏差±3mm。

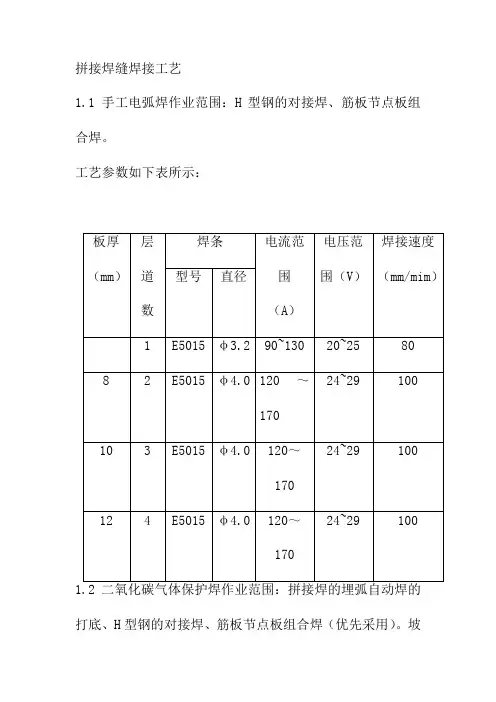

拼接焊缝焊接工艺
1.1 手工电弧焊作业范围：H型钢的对接焊、筋板节点板组合焊。
工艺参数如下表所示：
板厚
（mm） 层道数 焊条 电流范围
（A） 电压范围（V） 焊接速度（mm/mim） 型号 直径
1 E5015 φ3.2 90~130 20~25 80
8 2 E5015 φ4.0 120～170 24~29 100
10 3 E5015 φ4.0 120～170 24~29 100
12 4 E5015 φ4.0 120～170 24~29 100
1.2二氧化碳气体保护焊作业范围：拼接焊的埋弧自动焊的打底、H型钢的对接焊、筋板节点板组合焊（优先采用）。坡口焊缝打底焊道厚为6mm。CO2气体保护焊的焊接工艺参数如下表：
焊条 电流范围
（A） 电压范围（V） 焊缝厚度（mm） 焊接速度（mm/min） 气流量mL/min 型号 直径
φ1.2 120~240 18～32 4～8 100~150 15~20
注：此电流范围为单道焊所用电流，多层多道焊应根据实际情况适当调节，最大电流不应超过250A。单道焊缝厚度不应超过8mm，大于8mm的焊缝宜采用多层多道的焊接方式，焊道之间应圆滑过度，不得有夹沟、焊瘤等焊接缺陷。
1.3 埋弧自动焊作业范围：所有钢板的拼接焊缝。
1.3.1 引弧板、收弧板设置：拼接焊缝两端应设置引弧板、收弧板（引、收弧板厚度根据母材的厚度选用，以免焊接应力过大产生裂纹等缺陷），引弧板、收弧板长度120mm，宽度大于焊缝宽度40mm，不小于60mm。引弧板、收弧板的材质及厚度应与母材一致。
1.3.2埋弧自动焊焊接工艺参数按下表，焊接作业人员应对操作过程中的焊接工艺参数做如实记录，焊接质检人员不定期抽查并签证：
焊层道数 焊丝直径
(mm) 焊接电流
(A) 电弧电压
(V) 焊接速度(m/min)
1 4 450～500 25～30 0.40－0.48
中间层道1 4 450～550 28～35 0.40－0.45
详谈焊接接头和焊缝区别以及种类和形式
焊接接头和焊缝是焊接技术中最基础的两个专业术语，好多时候我们可能分不清两者的区别，实际上焊接接头和焊缝是两种不同的概念。
焊接接头：是指两个或两个以上零件用焊接方法连接的接头，焊接接头由焊缝金属、熔合区、热影响区和母材金属所组成。
焊缝：是利用焊接热源的高温，将焊材和接缝处的金属熔化连接而成的缝。可见焊缝只是焊接接头的一部分。
焊接接头形式和焊缝形式也是不同的，对接焊缝连接的不一定都是对接接头，可能是角接接头；角焊缝连接的不一定都是角接头，可能是T型接头。焊接接头形式不同，连接它们的焊缝形式是可以相同的，同一种焊缝形式也可以是不同的焊接接头。
焊接中，由于焊件的厚度、结构及使用条件的不同，其接头型式及焊缝形式也不同。下面我们来分别介绍焊接接头和焊缝的种类及形式。
一、焊接接头
1、焊接接头种类
根据接头构造形式不同，焊接接头主要有：对接接头、T形接头、角接接头及搭接接头等，基本覆盖了接头的种类。
部分教材分为：对接接头、T形接头、十字接头、搭接接头、盖板接头、套管接头、塞焊接头、角焊接头、卷边接头和端接接头等10种类型。盖板接头、套管接头、塞焊接头实质上是搭接接头的变形，而不同的卷边接头可分属于对接接头、角接接头和端接接头。
2、焊接接头特点
1）对接接头
对接接头：两件表面构成大于或等于135°，小于或等于180°夹角的接头。对接接头是各种焊接结构中它是采用最多的一种接头型式。 对接接头
对于对接接头，钢板厚度在6 mm以下，除重要结构，一般可以不开坡口。
厚度不同的钢板对接时要考虑两板厚度差，不超过规定（可查手册）时，则焊缝基本形式与尺寸按厚板尺寸来选取；否则，应在厚板上作出单面或双面削薄，其削薄长度L≥3倍板厚差。
2）角接接头
角接接头：两焊件端面间构成大于30°、小于135°夹角的接头。角接接头，接头受力状况不太好，常用于不重要的结构中。 角接接头
